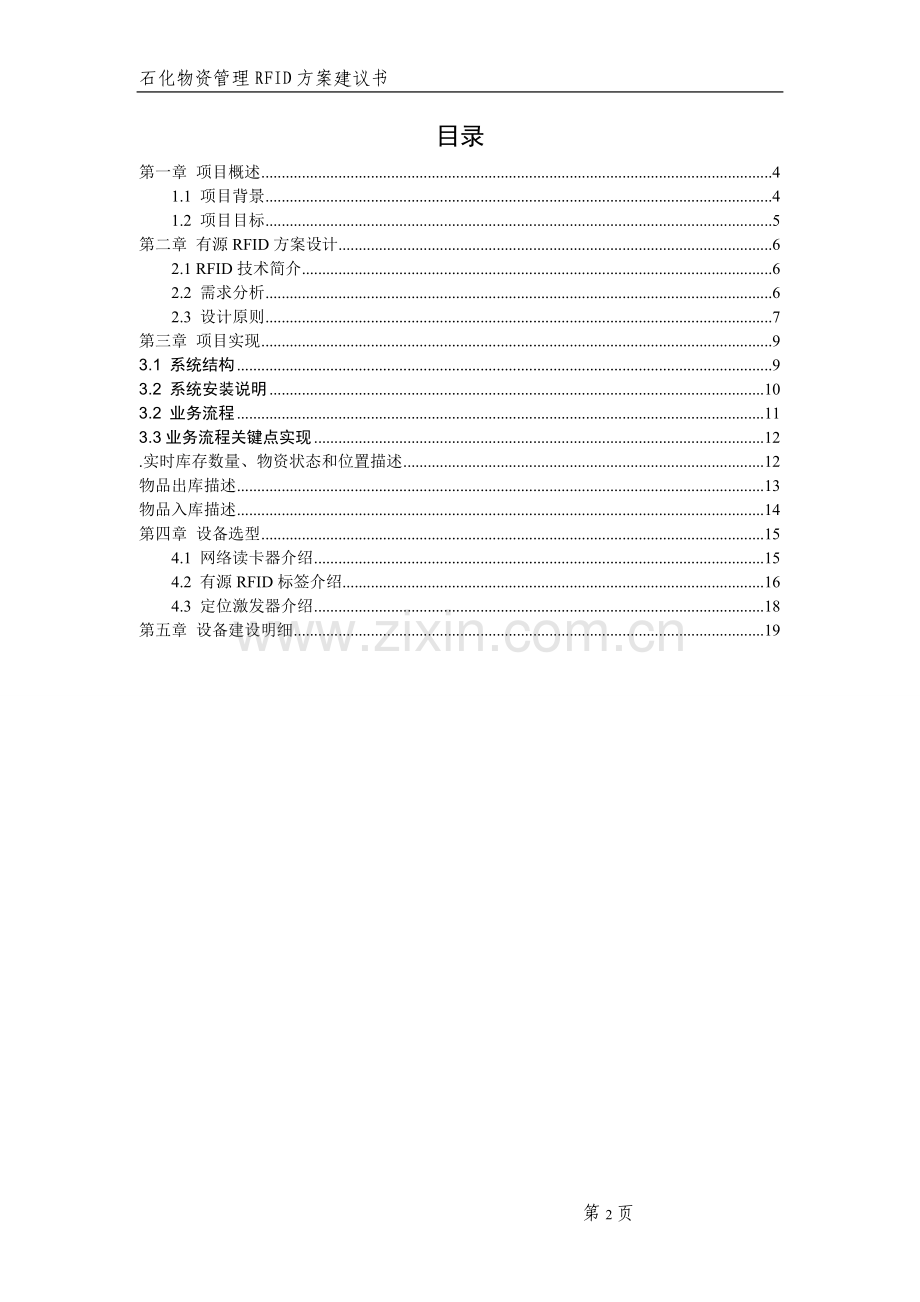

1、石化物资管理RFID方案建议书石化物资信息管理系统RFID方案建议书2011年9月目录第一章 项目概述41.1 项目背景41.2 项目目标5第二章 有源RFID方案设计62.1 RFID技术简介62.2 需求分析62.3 设计原则7第三章 项目实现93.1 系统结构93.2 系统安装说明103.2 业务流程113.3业务流程关键点实现12.实时库存数量、物资状态和位置描述12 物品出库描述13物品入库描述14第四章 设备选型154.1 网络读卡器介绍154.2 有源RFID标签介绍164.3 定位激发器介绍18第五章 设备建设明细19第一章 项目概述1.1 项目背景传统的仓库管理,一般依赖于一
2、个非自动化的、以纸张文件为基础的系统来记录、追踪进出的货物,完全由人工实施仓库内部的管理,因此仓库管理的效率极其低下,所能管理的仓库规模也很小。随着计算机的应用普及,目前大多数企业的仓库管理数据资料已开始采用计算机数据系统管理,但数据还是采用先纸张记录、再手工输入计算机的方式进行采集和统计整理。这不仅造成大量的人力资源浪费,而且由于人为的因素,数据录入速度慢、准确率低。随着企业规模的不断发展,仓库管理的物资种类及数量在不断增加、出入库频率剧增,仓库管理作业也已十分复杂和多样化,传统的人工仓库作业模式和数据采集方式已难以满足仓库管理的快速、准确要求,严重影响了企业的运行工作效率,库存准确度比较低
3、,不能实时掌握库存物品情况和物品实时状态信息,成为制约企业发展的一大障碍。1.2 项目目标 为保证实时掌握物品的库存准确数量及物品的存放位置、物品的状态信息(是否保存温度正常、非法移动、被盗等),实现从物品的入库、库存实时盘点到物品储库的全过程管理,使用有源RFID的方式,对物品进行实时状态管理,有源RFID具有识别距离远、快速、不易损坏、容量大等优势,能简化繁杂的工作流程,有效改善供应链的效率和透明度。 对仓库到货检验、入库、出库、调拨、移库移位、库存盘点等各个作业环节的数据进行自动化的数据采集,保证仓库管理各个环节数据输入的速度和准确性。第二章 有源RFID方案设计2.1 RFID技术简介
4、射频识别(Radio Frequency Identification,RFID)技术,是一种利用射频通信实现的非接触式自动识别技术(以下通称RFID技术)。RFID标签具有体积小、容量大、寿命长、可重复使用等特点,可支持快速读写、非可视识别、移动识别、多目标识别、定位及长期跟踪管理。RFID技术与互联网、通讯等技术相结合,可实现全球范围内物品跟踪与信息共享。RFID技术应用于物流、制造、公共信息服务等行业,可大幅提高管理与运作效率,降低成本。随着相关技术的不断完善和成熟,RFID产业将成为一个新兴的高技术产业群,成为国民经济新的增长点。因此,研究RFID技术,发展RFID产业对提升社会信息化
5、水平、促进经济可持续发展、提高人民生活质量、增强公共安全与国防安全等方面产生深远影响,具有战略性的重大意义。2.2 需求分析物资管理项目采用有源RFID的方式,对物品的入库、库存、出库等进行管理,对在库物品进行实时状态信息侦测管理。进而达到:-实现物资的定位管理,实现物资在库实时情况-实现物资入库、出库记录-在未经授权情况下,转移或非法移动物资报警。首先要解决物品通过有源RFID标识问题,在物资管理中,每件物品需要标识管理, 物资有不同种类,材质、形状、大小会有所不同,如何安装RFID标签需要根据具体情况;RFID标签安装方式也是多种多样,有粘贴的、有栓挂的,有铆钉安装的、外加保护罩按装、捆绑
6、的等等。对侦测物品实时状态的要求,就要选择带有状态侦测的RFID标签。(震动、位移、温湿度等等)其次是库房布防设备,每个不同环境对网络RFID读卡机的信号影响不同,根据现场情况合理布防网络RFID读卡机的数量和位置,使设备效果达到最优。如需要比较精准的位置定位侦测,还需要布防精准定位激发器,以达到0-3米内精准定位。 上述需求, RFID标签的选型和读写设备选型提出了很高的要求,需满足多种条件下,数据采集的准确性和可靠性。2.3 设计原则针对用户不同的使用环境与现场的情况,根据我们多年来的实践经验,提供给物资管理项目的RFID解决方案。在方案设计的时候我们依据以下的原则进行设计。稳定性稳定的数
7、据采集是实现实时管理的必要前提。所以, 有源RFID技术保证最先进的同时,也必定是最稳定的。可靠性由于物品流动频繁,保证实时状态检测、进出记录痕迹保存、数据及时有效,更需要整个系统的稳定、可靠性。所以RFID标签和网络读卡器设备必须稳定可靠。成熟耐用性系统所包括的任何软硬件产品,必须是成熟的并具有广泛的实用性。而且系统的软硬件产品必须有长久的耐用性,使日后的长期维护经济、可用。系统扩充性、兼容性整个系统可以随着用户应用的发展,能够及其容易的进行扩展延伸,包括用户设备的增加;软件功能的增加等。即能进行系统升级,又可保护投资,不会对原有系统推翻重来。多种RFID标签设备,系统所有部分需很好的兼容,
8、保障数据采集效果。易于维护性整个系统将具备易于维护的特性,用户的工程师可以对设备进行灵活方便的管理,包括日常监控以及故障保修,而故障设备的返修也必须及时,不影响到管理上的需求。第三章 项目实现3.1 系统结构 采用基于TCP/IP的Ethernet网路架构,各RFID读卡器、RFID标签独立编址。终端PC软件负责各读写器数据的接收、解析和传输等。标签初始化和进出库操作、物品在库实时盘点、物品实时状态侦测等在终端PC完成。仓库管理信息系统由三部分组成:仓库管理中心子系统:负责仓库管理数据库的集中管理与维护,负责进货计划、出库计划的制定和指令下达;打印生成各种管理报表。仓库管理现场子系统:发行入库
9、标签、进行实时库存管理(库位管理)、通过无线网络发布仓库管理作业指令。实时侦测物品的状态,防止物品的非法移动、非法拆卸RFID标签、物品意外震动等。最大程度上实时、安全管理物品在库情况。仓库管理执行子系统:完成入库、出库、移库、盘库等作业具体操作,并返回执行实况。3.2 系统安装说明 3.2 业务流程物品信息初始化物品入库库房执行现场物品出库新购物品信息定义邦定RFID安装RFID制定存放指令执行入库检测形成入库资料非法核实比对指令物品存放形成入库数据重新调整移库实时检测异常状态报经实时形成盘点数据执行移库操作执行出库检测形成出库资料非法核实比对指令形成出库数据重新调整3.3业务流程关键点实现
10、实时库存数量、物资状态和位置描述 数据库服务器位置1位置2位置3位置n位置5位置4系统根据网络实时侦测应急物资的实时库存数量、物资状态和位置。每个物资上安装TAG标签,放置在不同的位置;按照实际环境在位置上布设激发器用于侦测物资的位置;根据现场环境布设1个或多个网络读卡器,读取TAG标签信息;利用系统软件实时接收每个物资上的TAG上传信息(物品的位置、震动、倾斜、加速度等等信息),对物资进行实时监控;实时获知物资数量、在库位置、是否非法移动等情况。物品出库描述数据库服务器激发器2激发器1系统根据网络实时侦测应急物资的实时出库记录。物资出库门在库房出口设立两个物资TAG激发器,在物资经过这两个激
11、发器时系统自动获知出库物资信息和数量。利用系统软件实时接收每个物资上的TAG上传信息(在经过激发器1和2 的时间,判断进库还是出库),在物资经过此区域时,系统自动记录出库物资记录。(可以判断是否合法出库)物品入库描述数据库服务器系统根据网络实时侦测应急物资的实时入库记录。激发器2激发器1物资入库门在库房入口设立两个物资TAG激发器,在物资经过这两个激发器时系统自动获知入库物资信息和数量。利用系统软件实时接收每个物资上的TAG上传信息(在经过激发器1和2 的时间,判断进库还是出库),在物资经过此区域时,系统自动记录入库物资记录。(可以判断是否合法出库)第四章 设备选型4.1 网络读卡器介绍4.2
12、 有源RFID标签介绍4.3 定位激发器介绍第五章 设备建设明细物品管理系统设备明细如下: 序号项目说明 单价数量合计备注1系统软件 Ultra_TZ002网络读卡机SYRD245-1N003物品标签SYTAG245-2F5004物品标签SYTAG245-2CL1005激发器SYEX-S1006合计 元数量为暂估 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 57716498
