电子镇流器专用控制芯片应用.ppt

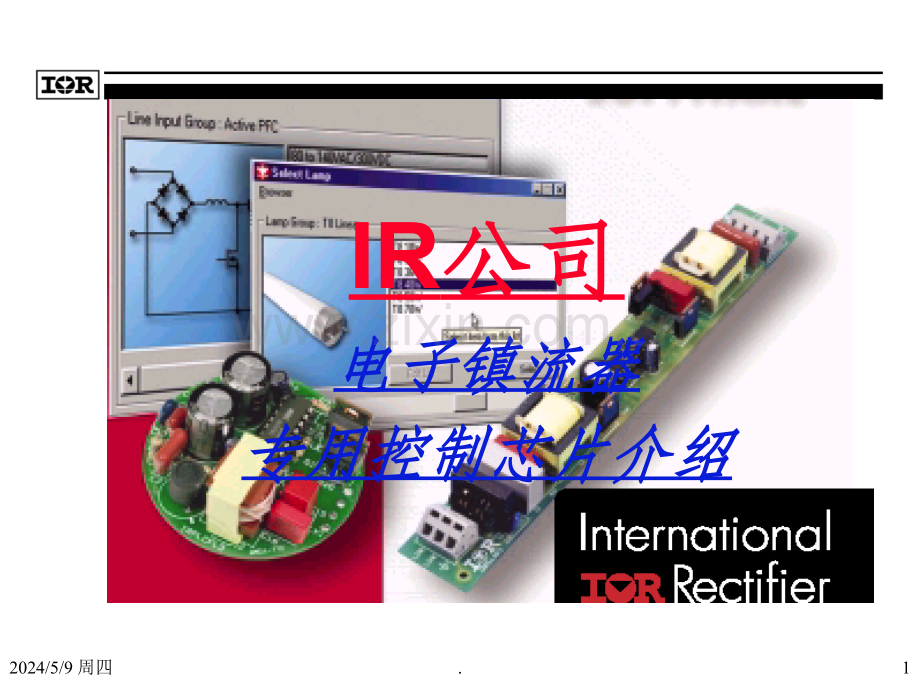

IR公司公司电子镇流器电子镇流器专用控制芯片介绍专用控制芯片介绍2024/5/9 周四1.灯的类型灯的类型-荧光灯荧光灯2024/5/9 周四2.灯的类型灯的类型-HID2024/5/9 周四3.最新灯和镇流器要求最新灯和镇流器要求标准标准(CE,ENEC)IEC61000-3-2(CE):谐波抑制谐波抑制EN60928:交流常规和安全要求交流常规和安全要求EN60929:交流性能要求(波峰系数等等)EN55015,EN50022:(射频干扰)EN60924:直流常规和安全要求EN60925:直流性能要求EN61547:抗扰特性寿命，多次启动，预热寿命，多次启动，预热:工作30000小时,反复启动3小时 或开关10000下 能量级别能量级别:镇流器因数,流明/瓦特成本成本可靠性可靠性/安规安规:灯损坏时要能可靠关断灯管达到灯寿时间是要能可靠关断更换灯管时能自动重启动暗光保护2024/5/9 周四4.照明市场倾向照明市场倾向节能，功率因数校正，谐波节能，功率因数校正，谐波 电子镇流器比电感镇流器节约电子镇流器比电感镇流器节约30%以上的电流以上的电流电感镇流器因为功率因数和谐波差所以被许多国电感镇流器因为功率因数和谐波差所以被许多国家禁止使用家禁止使用灯的新类型灯的新类型要求预热（要求预热（T5）和电子镇流器（和电子镇流器（CFL）时尚的照明控制时尚的照明控制:调光调光,多路电子镇流器多路电子镇流器,可寻址电子可寻址电子镇流器镇流器,宽范围输入。宽范围输入。2024/5/9 周四5.IR的方案帮助设计者把握今天，迎接明天的挑战的方案帮助设计者把握今天，迎接明天的挑战 低成本低成本 减少了元件个数减少了元件个数 加速了商品化时间，缩短了设计周期加速了商品化时间，缩短了设计周期 尺寸小，重量轻尺寸小，重量轻 柔性设计平台多种镇流器的结构和时尚的柔性设计平台多种镇流器的结构和时尚的控制方案减少了发展时间和成本控制方案减少了发展时间和成本2024/5/9 周四6.EMI 滤波滤波 半桥半桥PFC整流整流输出级输出级驱动驱动UVLO灯故障灯故障Line灯灯IR21571 典型的电子镇流器方框图典型的电子镇流器方框图2024/5/9 周四7.StartPHIGNRUNDIMtimeV lampI=IPH,V=VPHV=VIGNV=VRUN镇流器工作模式镇流器工作模式2024/5/9 周四8.VINILph,ILignt0ILrunILVINVSVBUSVSHOLOLOHOtimeFor Half-Bridge VIN=VBUS/2 镇流器输出级镇流器输出级2024/5/9 周四9.LCRVin半桥输出VIN是方波,R 代表灯,L 谐振电感，C 是谐振电容 输出级简化模型输出级简化模型2024/5/9 周四10.FrequencyHigh-QLow-QPreheatIgnitionRunfr(HQ)fr(LQ)VoutVin触发前:高 Q 曲线(R 不在电路内)触发后:低 Q 曲线(R 在电路内)灯上的电压有预热，触发，运行频率决定 方案模型和灯的工作点方案模型和灯的工作点2024/5/9 周四11.软启动预热触发运行或调光timeV lampI=I PHV=V PHV=V IGNV=V RUN(红外线红外线)(公差公差)预热到触发期间预热到触发期间)(电感电感/MOSFET等级等级)(减少损耗减少损耗不调光设计约束不调光设计约束预热电流预热电流 预热电压预热电压 触发电压触发电压 运行灯功率运行灯功率 运行灯电压运行灯电压 不调光灯的要求不调光灯的要求 设计要求与约束设计要求与约束2024/5/9 周四12.预热，触发和运行时的灯电压 灯电压灯电压2024/5/9 周四13.预热波形预热波形 高低灯丝电流波形 高低灯丝电压波形 2024/5/9 周四14.触发波形触发波形Preheat,and Ignition Ramp with 2 lamps crossed 2024/5/9 周四15.不触发故障条件不触发故障条件(CS pin)no over-current,inductor saturation,damage or destruct half-bridge MosfetsHigh-QLow-QPreheatIgnitionRunHigh-QPreheat!VoutVinfrequencyVSIL2024/5/9 周四16.灯丝开路条件灯丝开路条件(CS pin)no hard switching at half-bridge which would damage or destruct power MosfetHigh-QLow-QPreheatIgnitionRunfr(HQ)fr(LQ)VSILVSIS1IS2!2024/5/9 周四17.在谐振点以下在谐振点以下(CS pin)early detection of load faultHigh-QLow-QPreheatIgnitionRunfr(HQ)fr(LQ)High-QPreheatIgnitionRunfr(HQ)!VSILVSILIS12024/5/9 周四18.靠近谐振点条件下靠近谐振点条件下(CS pin)no hard switching for load faultHigh-QLow-QPreheatIgnitionRunfr(HQ)fr(LQ)!High-QLow-QPreheatIgnitionRunfr(HQ)fr(LQ)2024/5/9 周四19.no over-heating of lamp filaments.Glass can melt and fall out of fixture.High current spikes in the half-bridge which can damage and destroy power Mosfet到达灯寿时间条件下到达灯寿时间条件下2024/5/9 周四20.灯检测和自动重启动灯检测和自动重启动(SD pin)Lamp exchange and restart without re-setting mains voltage 暗光检测暗光检测 Lamp can extinguish and remain unlit.Entire room will be dark after a brown-out occurs.2024/5/9 周四21.IR公司推出的适合电子镇流器的高压公司推出的适合电子镇流器的高压ICIR215x系列是符合工业标准的可用在电子镇流器和开关电源上的产品系列是符合工业标准的可用在电子镇流器和开关电源上的产品.IR215x系列的所有产品内部都集成了系列的所有产品内部都集成了600V高压半桥驱动电路高压半桥驱动电路.IR2153:在在IR2151的基础上改进的新型镇流器控制驱动芯片的基础上改进的新型镇流器控制驱动芯片.IR2156:预热频率预热频率,运行频率可编程的控制驱动芯片运行频率可编程的控制驱动芯片.IR21571:功能丰富的镇流器控制驱动芯片功能丰富的镇流器控制驱动芯片.IR21592/3:可调光可调光镇流器控制驱动芯片镇流器控制驱动芯片.IR2166：经济型功能齐全内部集成经济型功能齐全内部集成PFC控制的高端产品，系统成本可降控制的高端产品，系统成本可降 低低30%IR2167:操作条件可编程操作条件可编程,有各种保护功能有各种保护功能,内部集成内部集成PFC控制的高端产品控制的高端产品2024/5/9 周四22.IR公司用于电子镇流器的公司用于电子镇流器的高压驱动控制芯片高压驱动控制芯片 IR2153 2024/5/9 周四23.IR2153-自振荡门级驱动自振荡门级驱动IC di/dt 抑制电路抑制电路微功率启动微功率启动.CT脚有关闭的功能脚有关闭的功能高端和低端驱动的半桥拓扑结构高端和低端驱动的半桥拓扑结构 最高最高600V的偏制的偏制.高压总线启动时内部钳位齐纳管抗高压总线启动时内部钳位齐纳管抗CMOS锁定锁定 内部的振荡器产生精密的占空比和死区时间控制内部的振荡器产生精密的占空比和死区时间控制.顺序启动和欠压输出锁存顺序启动和欠压输出锁存.2024/5/9 周四24.IR2153 di/dt的抑制及其益处的抑制及其益处IR2153的输出缓冲级可以减小输出级的的输出缓冲级可以减小输出级的di/dt在门级驱动电路中减少在门级驱动电路中减少di/dt可以减低可以减低di/dt和门级和门级寄生电路结合产生的门级振铃寄生电路结合产生的门级振铃.di/dt的减少可以不同程度的减少射频干扰对的减少可以不同程度的减少射频干扰对EMC问题有好处问题有好处.选择合适的门级电阻选择合适的门级电阻,减少减少di/dt将不会影响效率的将不会影响效率的.2024/5/9 周四25.IR2153欠压输出锁存欠压输出锁存当当Vcc高于高于VccUV+时时IR2153开始工作开始工作,当当Vcc低于低于VccUV-时时IR2153停止工作停止工作.2024/5/9 周四26.IR2153是真正的微功率启动是真正的微功率启动微功率启动是指：在微功率启动是指：在IC静态时（即静态时（即IC没有振荡，没有振荡，VccVccUV)的偏制电流很小。的偏制电流很小。2024/5/9 周四27.微功率启动在设计中的优点微功率启动在设计中的优点微功率启动只需很小的电流可使器件开始工作并微功率启动只需很小的电流可使器件开始工作并且可以从自举式辅助电源中获得正常工作所需的且可以从自举式辅助电源中获得正常工作所需的较大的电流。这样做可以减低启动功耗。较大的电流。这样做可以减低启动功耗。启动更容易。启动更容易。效率比用单一电阻从高压总线上取出电压的方式效率比用单一电阻从高压总线上取出电压的方式高得多。高得多。2024/5/9 周四28.IR2153 典型应用电路典型应用电路2024/5/9 周四29.IR公司用于电子镇流器的公司用于电子镇流器的高压驱动控制芯片高压驱动控制芯片 IR2156 2024/5/9 周四30.IR2156功能介绍功能介绍集成的单片式电子镇流器控制驱动芯片集成的单片式电子镇流器控制驱动芯片.预热频率可编程预热频率可编程.预热时间可编程预热时间可编程.内在触发轨道内在触发轨道.可编程过流保护可编程过流保护.运行频率可编程运行频率可编程.死区时间可编程死区时间可编程.直流总线欠压复位直流总线欠压复位.关断脚滞环特性关断脚滞环特性Vcc内部有内部有15.6V齐纳稳压二极管齐纳稳压二极管.微功率启动微功率启动(150uA).抗锁定和抗锁定和ESD保护保护.2024/5/9 周四31.IR2156内部框图内部框图2024/5/9 周四32.电子镇流器组成的结构框图电子镇流器组成的结构框图谐振电路谐振电路LC提供触发高压提供触发高压.灯运行时电感限制灯的电流灯运行时电感限制灯的电流.控制控制IC检测灯的电流和功率并且调整半桥的驱动使之恒流或恒功率检测灯的电流和功率并且调整半桥的驱动使之恒流或恒功率.2024/5/9 周四33.IR2156的典型应用电路的典型应用电路2024/5/9 周四34.IR2156的启动的启动2024/5/9 周四35.IR2156 预热预热2024/5/9 周四36.灯丝预热特性灯丝预热特性 预热时灯丝发射电子预热时灯丝发射电子,减小灯启动时对灯丝的损坏减小灯启动时对灯丝的损坏.阴极预热到发出橘黄色的光阴极预热到发出橘黄色的光.检测阴极预热程度用测量灯丝的电阻的方法检测阴极预热程度用测量灯丝的电阻的方法,使热态电阻与冷态电阻的比为使热态电阻与冷态电阻的比为4.5:1,最少为最少为4:1注意注意:白光是由于阴极两端电压过高使局部放电产生的白光是由于阴极两端电压过高使局部放电产生的,这样会影响灯的寿命这样会影响灯的寿命.灯启动时有蓝光是由于阴极预热不足灯启动时有蓝光是由于阴极预热不足.预热频率比运行频率更高预热频率比运行频率更高,以确保灯阴极两端没有足够的电压使灯管击穿以确保灯阴极两端没有足够的电压使灯管击穿.2024/5/9 周四37.IR2156 触发触发2024/5/9 周四38.触发失败的原因触发失败的原因即使灯管的阴极没有损坏的情况下也有很多原因使灯管不能触发。即使灯管的阴极没有损坏的情况下也有很多原因使灯管不能触发。触发失败的原因主要有：过流或着是出现了硬开关现象。触发失败的原因主要有：过流或着是出现了硬开关现象。镇流器要有保护功能避免对灯管及自身的损坏。镇流器要有保护功能避免对灯管及自身的损坏。Big Voltage2024/5/9 周四39.IR2156的保护功能的保护功能当灯管移走时在插坐上会有很高的电压，处于安全的原因这时镇流器必须关当灯管移走时在插坐上会有很高的电压，处于安全的原因这时镇流器必须关闭闭.当灯管放回原地时镇流器应自动重启动。当灯管放回原地时镇流器应自动重启动。Big Voltage2024/5/9 周四40.IR2156的保护功能的保护功能-DC欠压复位欠压复位当当DC总线电压过低时，灯管的输出级频率会接近总线电压过低时，灯管的输出级频率会接近或低于谐振频率，这样同样会造成硬开关，并破或低于谐振频率，这样同样会造成硬开关，并破坏半桥的开关。为了防止这种现象的发生，管脚坏半桥的开关。为了防止这种现象的发生，管脚VDC测量测量DC总线的电压，并在管脚总线的电压，并在管脚VDC上的电压上的电压低于低于10.9V时线性拉低管脚时线性拉低管脚CPH电压，这样使得电压，这样使得P沟道沟道MOSFET S4在在DC总线降压时关断，并使频总线降压时关断，并使频率向上提高到高于谐振点的一个安全的工作频率率向上提高到高于谐振点的一个安全的工作频率 DC总线在频率移动时通过外部电阻总线在频率移动时通过外部电阻RBUS和内部和内部电阻电阻RVDC决定。通过拉低管脚决定。通过拉低管脚CPH，触发斜率也触发斜率也被复位。但被复位。但DC总线电压过低时，镇流器不进行触总线电压过低时，镇流器不进行触发，当发，当DC总线电压再次上升时，总线电压再次上升时，IC将进行自动再将进行自动再触发触发 2024/5/9 周四41.IR2156工作时序图工作时序图2024/5/9 周四42.IR2156 样品样品Compact ballastLinear Ballast2024/5/9 周四43.IR公司用于电子镇流器的公司用于电子镇流器的高压驱动控制芯片高压驱动控制芯片 IR215712024/5/9 周四44.IR21571特点介绍特点介绍预热时间和频率可编程。预热时间和频率可编程。触发沿可控。触发沿可控。故障故障-击穿保护。击穿保护。过流保护。过流保护。欠压保护。欠压保护。更换灯管可重新启动。更换灯管可重新启动。过热保护。过热保护。死区时间可编程。死区时间可编程。综合的综合的600V电平转换门级驱动。电平转换门级驱动。VCC管脚内部稳压二极管钳位管脚内部稳压二极管钳位15.6V。微功率启动。微功率启动。所有管脚都有抗锁定和静电防护。所有管脚都有抗锁定和静电防护。2024/5/9 周四45.IR21571内部结构框图内部结构框图2024/5/9 周四46.IR21571典型应用电路典型应用电路2024/5/9 周四47.IR21571 状态图状态图2024/5/9 周四48.IR21571 系统的优点系统的优点能够对各种类型的快速启动荧光灯控制。能够对各种类型的快速启动荧光灯控制。各种功能和保护措施给镇流器设计工程师提供了高度灵活各种功能和保护措施给镇流器设计工程师提供了高度灵活的设计方法。的设计方法。所须外围器件少。所须外围器件少。2024/5/9 周四49.IR21571样品样品 2024/5/9 周四50.IR公司用于电子镇流器的公司用于电子镇流器的高压驱动控制芯片高压驱动控制芯片 IR215922024/5/9 周四51.IR21592 可调光可调光电子镇流器控制芯片功能电子镇流器控制芯片功能集成镇流器控制和半桥驱动集成镇流器控制和半桥驱动闭环功率控制闭环功率控制预热电流可调预热电流可调 触发到调光时间可调触发到调光时间可调0.5V到到5V调光控制输入调光控制输入 最小和最大灯管功率调节最小和最大灯管功率调节最小频率可调最小频率可调 电流检测抗干扰电流检测抗干扰灯管损坏保护灯管损坏保护 自动重启动自动重启动微功率启动微功率启动 VCC稳压管钳位稳压管钳位过热保护过热保护2024/5/9 周四52.调光方案调光方案灯电流检测要求用变压器与灯丝电流隔离。灯电流检测要求用变压器与灯丝电流隔离。相控用串在低端开关的电阻来检测电流的过零点并计算出相位。相控用串在低端开关的电阻来检测电流的过零点并计算出相位。1)灯电流检测灯电流检测2)相控相控2024/5/9 周四53.相位与灯功率的关系相位与灯功率的关系相位与灯功率的关系是线性的相位与灯功率的关系是线性的,所以相控是有可能实现线性所以相控是有可能实现线性调光的。调光的。2024/5/9 周四54.IR21592触发到调光输出级特性触发到调光输出级特性灯管触发后输出级阻抗与频率响应的变化。灯管触发后输出级阻抗与频率响应的变化。2024/5/9 周四55.IR21592 调光调光基准相位和输出电流相位的相位差，强制基准相位和输出电流相位的相位差，强制VCO引引导频率做正确的变化，该误差是由输出级的传导导频率做正确的变化，该误差是由输出级的传导函数决定的，并强制该误差为零。在调光模式期函数决定的，并强制该误差为零。在调光模式期间管脚内部连接的间管脚内部连接的15A电流源对电流源对VCO电容放电，电容放电，并向锁定点降低频率。并向锁定点降低频率。2024/5/9 周四56.IR21592 调光调光相控定时图表相控定时图表2024/5/9 周四57.IR21592的保护功能的保护功能-电流检测电流检测在调光模式期间，电流检测电路对硬开关进行过流检在调光模式期间，电流检测电路对硬开关进行过流检测，并且过零测量总负载电流的相位为避免低端测，并且过零测量总负载电流的相位为避免低端MOSFET或或IGBT开通时的开关噪声干扰，开通时的开关噪声干扰，IC内部的数内部的数字电流检测电路屏蔽掉管脚字电流检测电路屏蔽掉管脚LO变高电平时，过零检测变高电平时，过零检测电容上最初的电容上最初的400ns变化。变化。2024/5/9 周四58.IR21592的保护功能的保护功能-电流检测电流检测当镇流器工作在最小相移时（最大功率），内部当镇流器工作在最小相移时（最大功率），内部屏蔽电路会对调光范围产生微小的影响，管脚屏蔽电路会对调光范围产生微小的影响，管脚MAX的外接电阻选择时，应注意避开屏蔽时间的的外接电阻选择时，应注意避开屏蔽时间的影响。影响。2024/5/9 周四59.IR21592系统的优点系统的优点可在可在1%到到100%进行调光。进行调光。可在任意调光点触发可在任意调光点触发灯管损坏检测灯管损坏检测不需运算放大器不需运算放大器只需微小的改动就可将非调光镇流器变为可调光镇流器只需微小的改动就可将非调光镇流器变为可调光镇流器2024/5/9 周四60.IR21592样品样品2024/5/9 周四61.IR2166单片单片IC 集成镇流器控制和集成镇流器控制和功率因数校正功率因数校正IR公司用于电子镇流器的公司用于电子镇流器的高压驱动控制芯片高压驱动控制芯片2024/5/9 周四62.背景背景-产品所要解决的问题产品所要解决的问题需要两个或更多的需要两个或更多的IC电感式镇流器与电子镇流器的比较电感式镇流器与电子镇流器的比较-节能变的越来越重要节能变的越来越重要.-电子镇流器比电感镇流器节能电子镇流器比电感镇流器节能40%(没有硅元素没有硅元素).-政府能源部门通过立法强制制造商停止生产政府能源部门通过立法强制制造商停止生产 40W传统的电感镇流器传统的电感镇流器 新立法要求新立法要求PFC -PFC在许多国家被强制执行在许多国家被强制执行.-欧洲立法通过大于欧洲立法通过大于26W的应用的应用.电感镇流器没有针对电感镇流器没有针对T5灯的解决方案灯的解决方案 -T5是快速发展的一种灯是快速发展的一种灯灯寿保护灯寿保护-许多镇流器没有保护功能而导致起火许多镇流器没有保护功能而导致起火.2024/5/9 周四63.电感式镇流器电感式镇流器-能源利用率不高能源利用率不高-不符合不符合PFC和和THD的标准的标准传统电路中有很少的保护功能传统电路中有很少的保护功能-增加保护功能需要大量的外围元件增加保护功能需要大量的外围元件电感镇流器提供照明品质低（有频闪）而且具有可听见的噪声电感镇流器提供照明品质低（有频闪）而且具有可听见的噪声传统方案使灯的寿命很短传统方案使灯的寿命很短镇流器的体积和重量很大镇流器的体积和重量很大选择方案一选择方案一:利用磁性元件电路利用磁性元件电路2024/5/9 周四64.需要许多的元件需要许多的元件 2 IC 解决方案解决方案-镇流器控制镇流器控制 IC(IR2156,UBA2021/2)+分离的分离的 PFC IC(ST6560)3 IC 解决方案解决方案-微控制器微控制器+基本的驱动器基本的驱动器(IR2104)+分离分离PFC IC(ST6560)低成本分离低成本分离PFC有有8个引脚个引脚-IR2166仅有仅有4个引脚个引脚-需要电流检测或交流线检测需要电流检测或交流线检测-布线复杂布线复杂 设计周期设计周期-前端和后端之间没有反馈前端和后端之间没有反馈选择方案二：用选择方案二：用IC和分离的和分离的PFC IC2024/5/9 周四65.EXISTINGIR PFC METHODL1C2BR1C3R1R2R3R4R5R6R7C4C5L2D1C6M1R9R10D2C8LNR8RV1GNDC1 8 7 6 54321ConventionalPFCC7L1C2BR1C3R4R5R6C5L2M1R9D2C8LNR8RV1GNDC1IR PFCPart of IR2166仅在仅在PFC级就省去了级就省去了9个元件个元件-省去1个昂贵的电流检测电阻-省去4个总线和保护电阻-省去1个电容-省去3个自举元件 IR PFC与分离与分离PFC IC的比较的比较2024/5/9 周四66.最大总线电压调最大总线电压调整整PFC两种工作模式提高了性能两种工作模式提高了性能:在预热和触发期间在预热和触发期间PFC工作在高增益模式减少了总线电压下跌工作在高增益模式减少了总线电压下跌在运行期间在运行期间PFC工作在低增益模式使得有高工作在低增益模式使得有高PF和低和低THDIR PFC 与分离与分离PFC IC 对比对比2024/5/9 周四67.IR2166 PFC 特征特征升压类型升压类型(调节调节DC总线总线)临界导通模式临界导通模式:每个周期电感电流放电到每个周期电感电流放电到0。Toff 由检测到的电感过零点决定。由检测到的电感过零点决定。总线调节控制总线调节控制PFC MOSFET的开通时间的开通时间.Ton 由检测的总线电压决定。由检测的总线电压决定。自由运行频率自由运行频率(当输入电压低时高当输入电压低时高,当输入电压高时低当输入电压高时低)没有乘法器没有乘法器2024/5/9 周四68.Up to 5%improvement in THDBetter PF at all voltagesTHD和和PF比标准比标准PFC IC有改进有改进2024/5/9 周四69.IR PFC 控制方框图控制方框图变增益优化闭环响应时间变增益优化闭环响应时间可变电流调制开通时间以减小可变电流调制开通时间以减小THD镇流器控制级反馈，镇流器与功率因数镇流器控制级反馈，镇流器与功率因数校正错误共享校正错误共享仅有仅有4个控制端个控制端2024/5/9 周四70.开通时间与交流输入的关系开通时间与交流输入的关系自由运行频率自由运行频率(在电流最大值和最小值接近过零点时的高频）在电流最大值和最小值接近过零点时的高频）TON 调制接近线电流过零点来减小调制接近线电流过零点来减小THD2024/5/9 周四71.IR2166/2167 35W镇流器镇流器线：线：黄黄 功率因数功率因数 红红 THD 绿绿 总线电压总线电压 IR PFC 特征特征Note:IR2166 demo board results,EMI filter to add to fulfill THD requirements EN61000-3-22024/5/9 周四72.IR2166 and IR2167 PFC 特征特征 来自来自IR的专利的专利 仅有仅有4个控制管脚个控制管脚 不需电流检测电阻不需电流检测电阻 不需交流检测不需交流检测 很少的外围元件很少的外围元件 与镇流器控制一起工作与镇流器控制一起工作 PF与镇流器之间有反馈与镇流器之间有反馈2024/5/9 周四73.灯寿检测和保护灯寿检测和保护 SD脚内部有脚内部有2V的基准电压的基准电压.在灯管达到最大使用寿命期间，灯管电压将对称上升或在灯管达到最大使用寿命期间，灯管电压将对称上升或不对称上升不对称上升.SD脚的峰峰值也将上升脚的峰峰值也将上升(有有2V的偏制的偏制)任何一种情况都会超出任何一种情况都会超出1V到到3V窗窗口比较器的界定口比较器的界定,因此触发关断因此触发关断.470pF660 KohmREOL4470nFCRESSD2V1 MohmInside theIR2166/IR2167 2024/5/9 周四74.单片解决方案单片解决方案 不需要电流检测电阻不需要电流检测电阻 不需要交流线检测不需要交流线检测 外围元件数目少外围元件数目少 快速启动并且无闪烁快速启动并且无闪烁 灯寿特征灯寿特征 完整的镇流器控制和保护完整的镇流器控制和保护 符合所有的符合所有的PFC和和THD规格规格 与镇流器控制联合工作与镇流器控制联合工作 PF与镇流器控制共用同一个保护电路与镇流器控制共用同一个保护电路 市场上第一块集成功率因数校正和镇流器的芯片市场上第一块集成功率因数校正和镇流器的芯片对客户的优点对客户的优点2024/5/9 周四75.完整的单片集成镇流器IC预热次序:有预热能延长灯管寿命30倍 运行和预热频率可编程能适用于任何类型的标准灯和非标准灯利用很少的不同外围元件可以对不同类型的灯进行设计 门级驱动电流 250/400mA 16脚封装保护特性:欠压输出锁存软启动触发失败保护灯丝开路保护 过流点可编程有可关断脚DC总线欠压复位灯寿保护（IR专利）灯管复位自动重启动故障计数器 通用输入(80-260 VAC)-消除了必需的细节设计Items in red are unique value driversIR2166产品描述产品描述2024/5/9 周四76.White Line Input VoltageBlue Line Current CurrentPower Factor=0.55THD=128%Green Line Input VoltageBlue Line CurrentBallast with 35W load with no PFC120VAC inputPower Factor=0.99THD 10%IR2166 Ballast with 35W load120VAC inputIR PFC的性能的性能-0.99 PF and 42024/5/9 周四115.no over-current,inductor saturation,damage or destruct half-bridge MosfetsHigh-QLow-QPreheatIgnitionRunHigh-QPreheatVoutVinfrequencyVSIL!不触发故障条件下不触发故障条件下(CS pin)2024/5/9 周四116.灯丝开路条件下灯丝开路条件下(CS pin)High-QLow-QPreheatIgnitionRunfr(HQ)fr(LQ)VSILVSIS1IS2!2024/5/9 周四117.较少的元件数较少的元件数仅有仅有18个元件个元件!典型应用图典型应用图2024/5/9 周四118.新的新的8脚脚IC的特点的特点完整的完整的CFL方案方案高功率容量高功率容量比自振荡方案更可靠比自振荡方案更可靠延长灯的寿命延长灯的寿命MOSFET低损耗低损耗灯丝开路保护灯丝开路保护触发故障保护触发故障保护减少元件数量减少元件数量仅有仅有8个脚个脚2024/5/9 周四119.设计软件介绍设计软件介绍Pin=34W,Vign=1600Vppk,Vph=600Vppk,tph=1secLres=2mH,Cres=8.2nF2024/5/9 周四120.IR产品的优点产品的优点真正的微功率启动，减小功耗提高效率。真正的微功率启动，减小功耗提高效率。输出缓冲减小了输出级的输出缓冲减小了输出级的di/dt，从而减小了电磁干从而减小了电磁干扰提高了扰提高了EMC性能。性能。具有抗锁定能力和静电防护，防止自身的损坏。具有抗锁定能力和静电防护，防止自身的损坏。温度特性好，器件温升小，提高了系统的可靠性延温度特性好，器件温升小，提高了系统的可靠性延长了镇流器系统的使用寿命。长了镇流器系统的使用寿命。预热频率预热频率/时间可控，运行频率可控，死区时间可控时间可控，运行频率可控，死区时间可控有各种保护功能给电子镇流器设计工程师提供了更有各种保护功能给电子镇流器设计工程师提供了更加方便的条件加方便的条件,使设计变的更加简单。使设计变的更加简单。2024/5/9 周四121.IR公司全方位满足客户的需要公司全方位满足客户的需要IR公司拥有各种不同的产品从低端到高端满足客公司拥有各种不同的产品从低端到高端满足客户不同的需求。户不同的需求。IR公司还为客户提供一整套完整的电子镇流器设公司还为客户提供一整套完整的电子镇流器设计方案并且为客户计方案并且为客户 提供全面的技术支持。提供全面的技术支持。2024/5/9 周四122.镇流器镇流器镇流器镇流器ICIC的可编程特性的可编程特性的可编程特性的可编程特性2024/5/9 周四123.镇流器设计参考组合完整并调试的PCB板文件包括：原理图，原料清单，PCB图，应用指导，数据表。可从 DesignBallast ICDescriptionIRPLCFL2IR215642W,Single,Compact Lighting Ballast,110/220VAC.IRPLLNR2EIR21571Linear Lighting Ballast,European Version,230VAC,36W/T8 lamp.IRPLLNR2UIR21571Linear Lighting Ballast,US Version,120VAC,32W/T8 lamp.IRPLDIM1EIR2159/92Dimming Lighting Ballast,European Version,230VAC,36W/T8 lamp.IRPLDIM1UIR2159/92Dimming Lighting Ballast,US Version,120VAC,32W/T8 lamp.IRPLDIM2EIR2159/92Digital Dimming(DALI)Lighting Ballast,European Version,230VAC,32W/T8 lamp.IRPLDIM2UIR2159/92Digital Dimming(DALI)lighting Ballast,US Version,120VAC,32W/T8 lamp.IRPLCFL3IR215625W,Single,Dimmable Compact Lighting Ballast,110VAC.IRPLLNR3IR2167Linear Lighting Ballast,Universal Input 80-260VAC,35W/28WT5 lamp.IRPLLNR4IR2166Linear Lighting Ballast,Universal Input 80-260VAC,35W/28WT5 lamp.2024/5/9 周四124.IR公司有关产品文献及设计软件公司有关产品文献及设计软件 镇流器控制芯片系统设计方法镇流器控制芯片系统设计方法高频电子镇流器设计新方法高频电子镇流器设计新方法可调光电子镇流器控制新方法可调光电子镇流器控制新方法新的高频荧光灯电子镇流器样品新的高频荧光灯电子镇流器样品 IR2156,IR21592/21593,IR21571,IR2167&IR2166 数据表数据表照明选择指南照明选择指南2001年电子镇流器控制芯片手册年电子镇流器控制芯片手册电子镇流器设计软件电子镇流器设计软件2024/5/9 周四125.IR公司网址公司网址:WWW.IRF.COM2024/5/9 周四126.照明主页照明主页2024/5/9 周四127.
