园林工程喷淋方案.doc

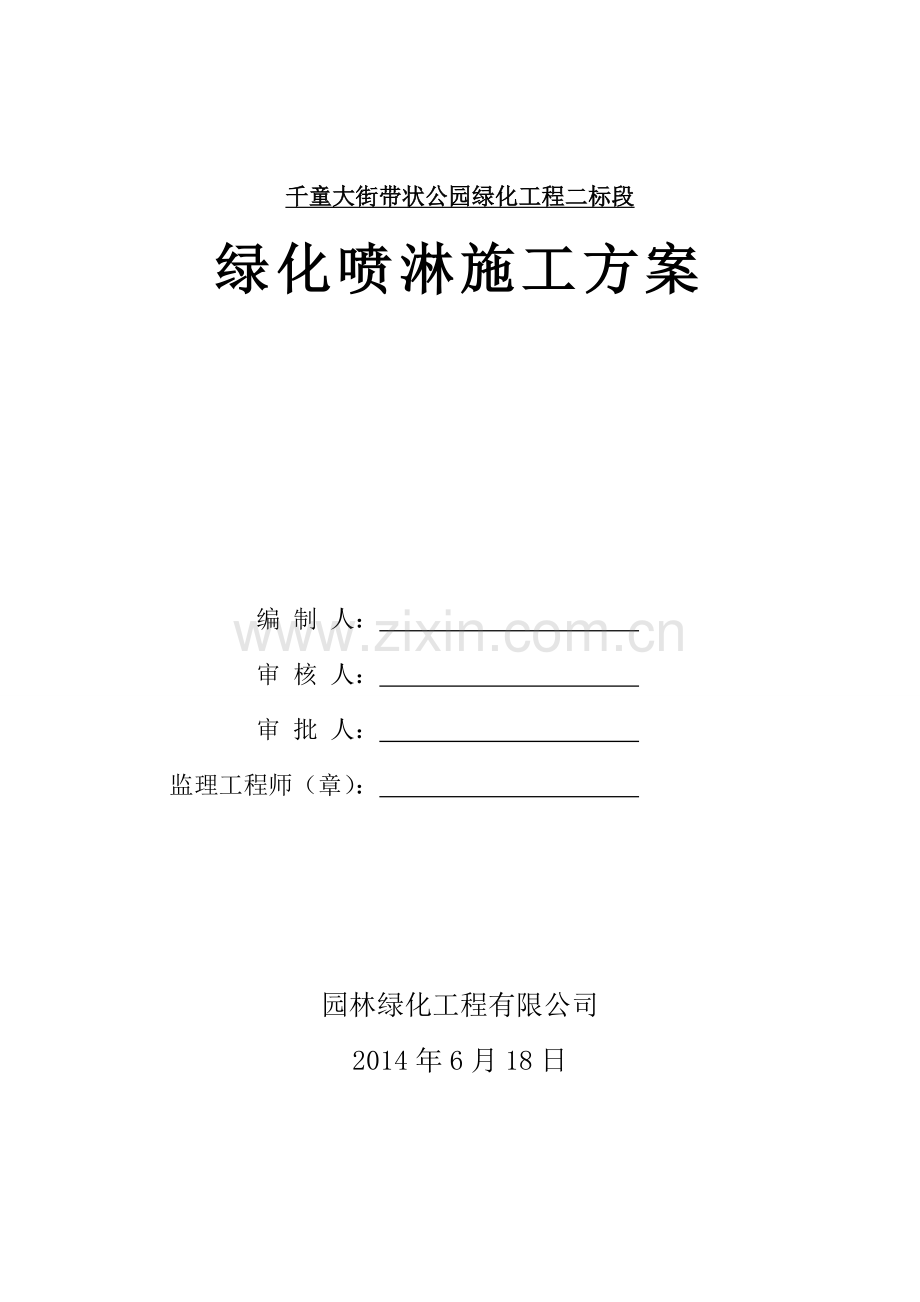

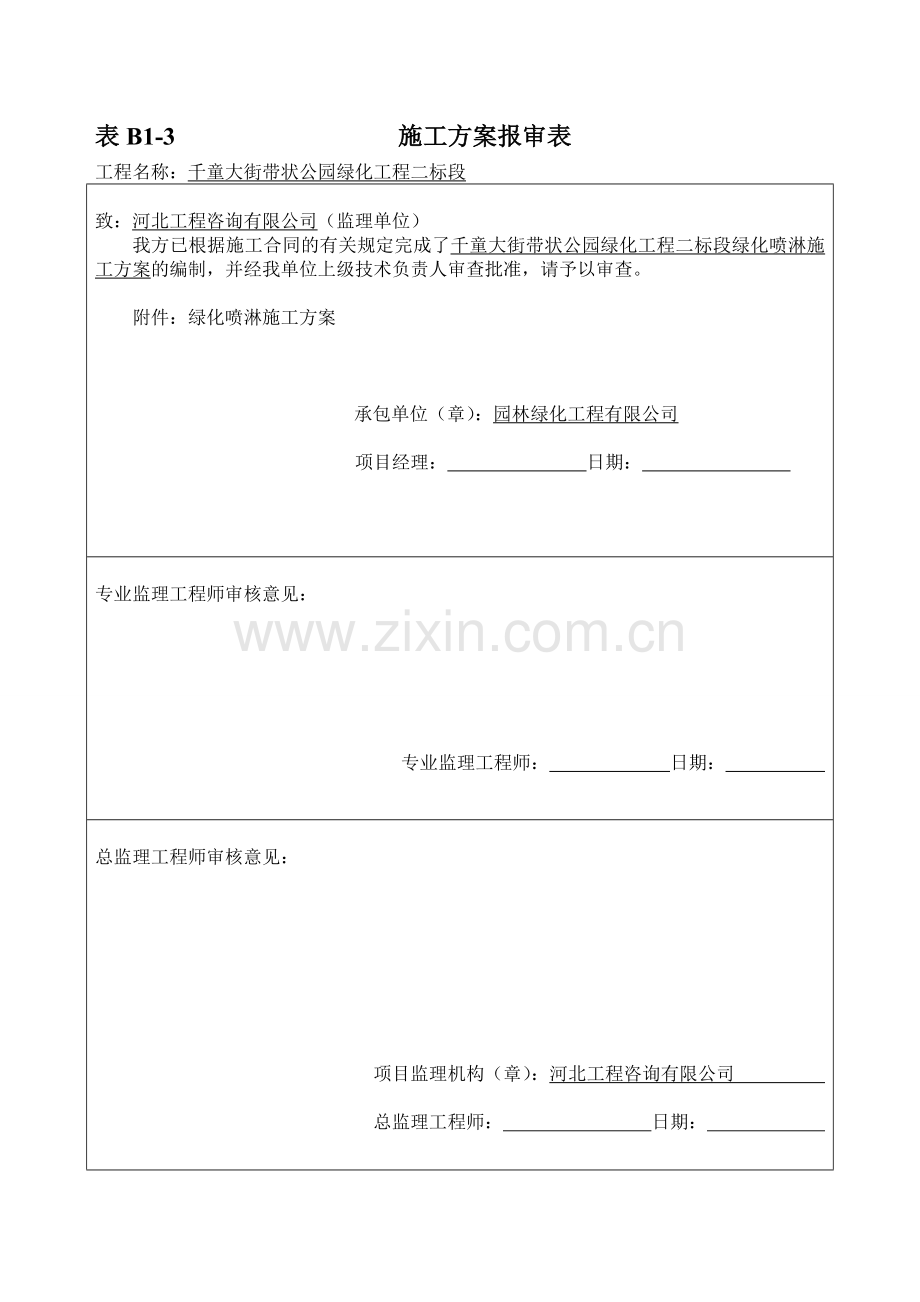

表B1-3 施工方案报审表工程名称：千童大街带状公园绿化工程二标段 致：河北工程咨询有限公司（监理单位）我方已根据施工合同的有关规定完成了千童大街带状公园绿化工程二标段绿化喷淋施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：绿化喷淋施工方案 承包单位（章）：园林绿化工程有限公司项目经理： 日期： 专业监理工程师审核意见： 专业监理工程师： 日期： 总监理工程师审核意见： 项目监理机构（章）：河北工程咨询有限公司 总监理工程师： 日期： 千童大街带状公园绿化工程二标段绿化喷淋施工方案 编 制 人： 审 核 人： 审 批 人： 监理工程师（章）： 园林绿化工程有限公司2014年6月18日绿化喷淋施工方案一、 工程概况 千童大街带状公园绿化工程二标段工程位于河北省县城。位于东南部，属温带季风气候，具有明显的季节性变化和季风气候的特点，年日照充足，全年平均温度为12.1雨热同季，年平均降雨量为624mm，无霜期200天左右。本工程位于千童大街两侧30m宽的绿化带内，长度为400m（双向），主要单项工程包括带状公园铺装工程、景观设计给排水工程、景观设计工程、景观设计工程（养护）、景观设计工程（种植土）。主要工程内容包括土方工程、给排水管道铺设、园路、草皮入水驳岸、乔灌木苗木种植及养护、厕所（带管理用房）施工等。二、 编制依据 千童大街带状公园施工图河北省园林工程施工质量验收规程DB13(J)62-2006园林绿化工程施工质量验收规范DGTJ08-701-2008城市绿化工程施工及验收规范CJJ/T82-99园林绿化工程施工及验收规范CJJA382-2012喷灌工程技术规范 GBJ 85-85 给水排水管道工程施工及验收规范 GB 50268-2008施工现场临时用电安全技术规范JGJ46-2005中华人民共和国环境保护法三、管道测量及开槽 1、管道测量放线 管线测量应依据管道线路控制点的坐标进行。为了准确掌握管沟的控制点，在工程场地内引进、设置永久性基准桩位，妥善维护，工程竣工后交建设单位。上述工作结束后，请监理工程师验线，确认后进行管沟开挖工作。 2、管沟的开挖方法 开挖前应进行调查研究，充分了解挖槽段的土质、地下水位、地下构筑物、沟槽附近地下建筑及施工环境等情况，发现问题及时与建设单位取得联系，研究处理措施。为防止超挖，开挖前要划出沟槽开口边线，按开口坡度逐层下挖并随时测量挖深。四、管线阀门井的施工 1、阀门井的砌筑 (1).安装管道时，准确地测定井的位置。 (2).砌筑时认真操作，管理人员严格检查，选用同厂同规格的合格砖，砌体上下错缝，内外搭砌、灰缝均匀一致，水平灰缝凹面灰缝，宜取5-8cm，井里口竖向灰缝宽度不小于5mm，边铺浆边上砖，一揉一挤，使竖缝进浆，收口时，层层用尺测量，每层收进尺寸,四面收口时不大于3cm,三面收口时不大于4cm,保证收口质量。 (3).安装井圈时，井墙必须清理干净，湿润后，在井圈与井墙之间摊铺水泥浆后稳井圈，露出地面部分的检查井，周围浇筑注砼，压实抹光。 2、管线关键工序，测量放线工程 (1).开工之前，对监理(业主)提供的坐标点、水准点进行复测。 (2).平面施工控制测量：对坐标控制点测放护桩，施工测量严格执行测量双检制，确保测量成果的准确性。 (3).高程测量控制：以复测报告为依据，在管线区内测放4个临时水准测量点，并埋设标石。 (4).竣工测量：单项工程完工后，在管沟回填前，对管顶标高及控制点坐标进行竣工测量，绘制竣工测量成果表，依此绘制竣工图。 3、管道的安装 在管沟土石方工程施工的同时，及时做好施工各项准备，施工人员和机械及时进场，施工人员熟悉施工图和本方案的技术要求，对管材及成品管件及时组织进厂验收，一旦管沟成型，及时进行管道安装工作。 (1).管材和管件的验收 对管件进场后的质量标准进行检验。管材应质地良好、管道内外壁应光洁、平整无裂纹、无脱皮和无明显痕纹凹陷，管材的色泽基本一致。管材轴向不得有异向弯曲，管端口必须平整，并且垂直于轴线。 为了保证管的安装质量，对管材的承插口的几何加工尺寸，尤其要严格检查。管材和管件检验合格后，应加标识堆放。已不合格的管材和管件应交由生产厂家修复，不合格的管材、管件不准使用。 (2).管道安装 a.在管沟成型，管基施工经监理验收后，可进行管道的安装工作。 b.管道下沟后，组对前，在第一根管的插口端设靠背、靠背与管承口间加堵板，在管道对口时不发生位移，保证管口对接的严密性。 c.安装时，清洗干净承口内侧凹槽及插口外侧，接口采用胶圈接口，施工时，接口处内外均应用抹布擦试干净，涂抹润滑油，胶圈安装时，也应擦试干净。将胶圈正确安装在承口凹槽内，注意不得将胶圈扭曲、反装，划上插入位置标记线，将插口端对准承口并保持管道轴线平直，用紧线器将其平衡插入，直至标记线均匀外露在承口端部。 d.安装前根据塑料管的安装特征在管口处用尺子画出安装线位置，以控制安装长度。 e.安装时用绳子系住两段塑料管的安装端，用手扳葫芦拉紧，安装时保证两根管节在同一条直线上，并不时摇动塑料管，直到安装到预定位置为止。 f. 安装后，检查其管节圆心与路中心线是否在同一垂线上，否则要进行调整。 4、阀门检验 (1).阀门的型号、规格符合设计外形无损伤，配件完整。 (2).对所选用每批阀门按10%且不少一个，进行壳体压力试验和密封试验，当不合格时，加倍抽检，仍不合格时，此批阀门不得使用。 (3).壳体的强度试验压力：当试验PN1.0Mpa的阀门时，试验压力为1.01.5=1.5Mpa试验时间为8min,以壳体无渗漏为合格。 检验合格的阀门挂上标志编号按设计图位号进行安装。 5、阀门的安装 (1).阀门安装，应处于关闭位置。 (2).阀门与法兰临时加螺栓连接，吊装于所处位置，吊运中不要碰伤。 (3).法兰与管道点焊固位，做到阀门内无杂物堵塞，手轮处于便于操作的位置，安装的阀门应整洁美观。 (4).将法兰、阀门和管线调整同轴，法兰与管道连接处于自由受力状态进行法兰焊接，螺栓紧固。 (5).阀门安装后,做空载启闭试验,做到启闭灵活、关闭严密。五、管道工程的中间验收和管沟土方回填 1、管道隐蔽工程中间验收 管道在施工期间，分别对土石方工程、管道安装工程，施工单位都要请监理工程师亲临现场进行工程质量检查，并做好中间验收记录双方会签。管道在埋土前，双方以已完工程及其质量做好认证及时办理工程检查记录。上述工作合格后，管道才能进行埋土。 2、管道的土方回填土 (1).管沟的回填土质按要求进行，管顶以上500mm处均使用人工回填夯实。在管顶以上500mm到设计标高可使用机械回填和夯实。检查井周围500mm作为特夯区，回填时，人工用木夯或铁夯仔细夯实，每层厚度控制在10cm内，严禁回填建筑垃圾和腐质土，防止路面成型后产生沉陷。 (2).回填土的铺土厚度根据夯实机具确定。人工使用木夯、铁夯，夯实为小于200mm一层，蛙式夯、煤夯，夯实为250mm一层。夯填土一直回填到设计地坪，管顶以上埋深不小于设计埋深。六、管线工程的质量检验和交工 管线工程在施工中，严格按照给、排水管道施工与验收规范GB50268-97，对工程质量进行严格的检验，并取得监理单位和当地工程质检站的监督和指导。严格对土建工程和管道安装工程两个分部工程的每道工序作出施工记录和质量验评记录。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
