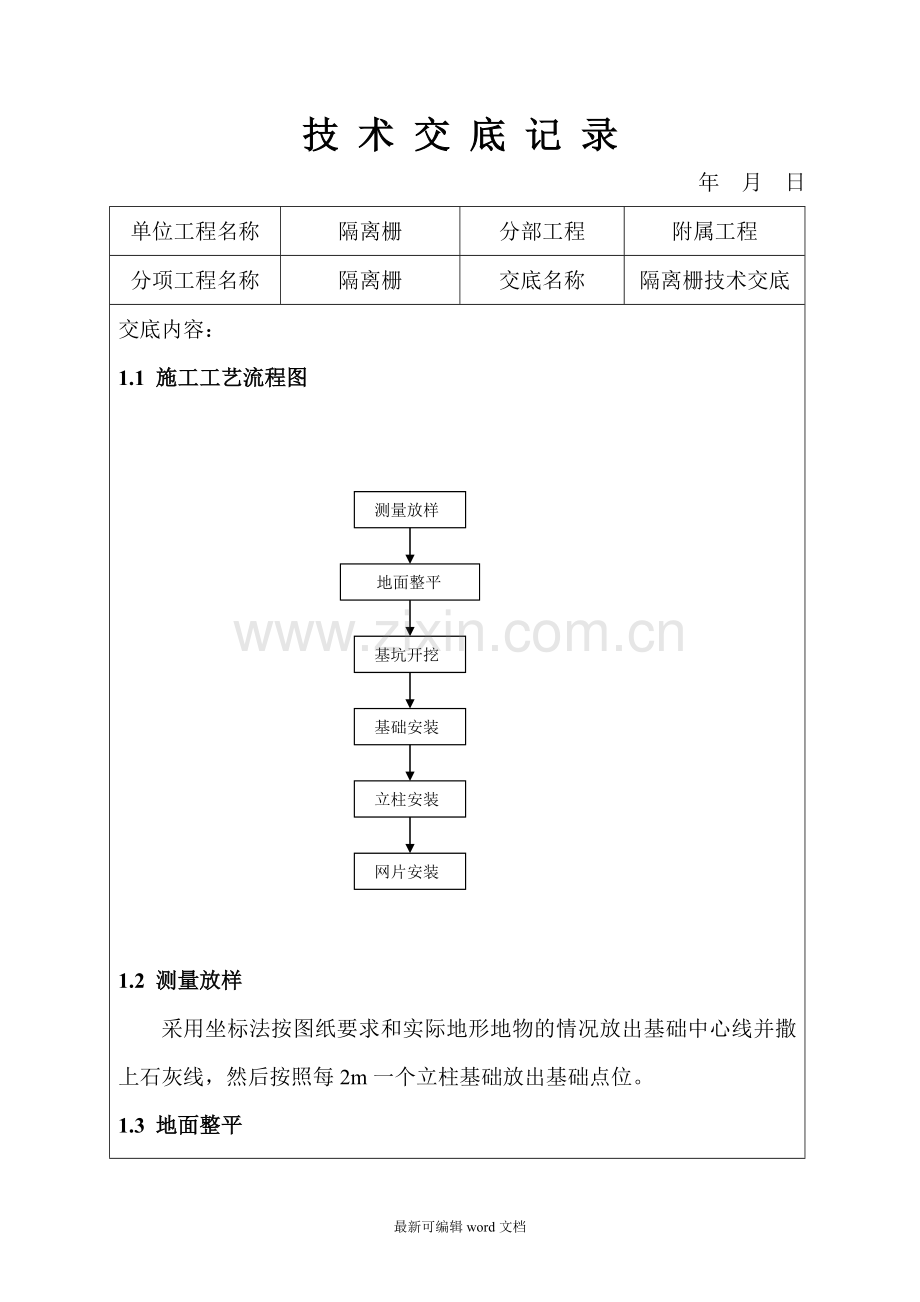

技 术 交 底 记 录
年 月 日
单位工程名称
隔离栅
分部工程
附属工程
分项工程名称
隔离栅
交底名称
隔离栅技术交底
交底内容：
1.1 施工工艺流程图
基坑开挖
地面整平
基础安装
立柱安装
网片安装
测量放样

1.2 测量放样
采用坐标法按图纸要求和实际地形地物的情况放出基础中心线并撒上石灰线，然后按照每2m一个立柱基础放出基础点位。
1.3 地面整平
按照测量放样撒出的隔离栅安装石灰线对地形进行必要的清场和挖除树根，平坦地段水平设置，坡形地段顺坡设置或按阶梯形设置，做到无明显的凹凸，起伏自然。
1.4 基坑开挖
立柱基坑采用人工配合挖机开挖，一般立柱基坑开挖尺寸为400*500*700mm，端头立柱基坑开挖尺寸为400*500*800mm，横向斜撑立柱基坑开挖尺寸为400*500*800mm，纵向斜撑立柱基坑开挖尺寸为500*500*500mm，基坑四周侧壁竖直。在开挖基坑坑底换填30cm石灰土，石灰土最小强度为8%，并用小型夯实机将坑底夯拍密实、平整，压实度不小于93%。
1.5 基础安装
基础安装前，基坑的尺寸及基坑间距必须经监理工程师检测，符合要求后方可进行基础安装。基础安装时应分段进行，先安装两端的基础，然后拉线安装中间的基础，严禁出现基础外漏情况，并用小型压路机对基础周围进行压实，压实度不小于93%。
1.6 立柱安装
立柱安装时应分段进行，先安装两端的立柱，然后拉线安装中间的立柱。立柱插入基础后必须保证立柱的稳固，以及和基础的连接紧密，并用小线对立柱安装的顺直度进行检测。从纵向看，立柱的轴线必须在一条直线上，不得出现参差不齐的现象；从高度看，柱顶必须平顺，不得出现高低不平的现象。隔离栅立柱每隔20m（特殊路段适当加密）设置一个端头立柱、一道横向斜撑和一组纵向斜撑。在改变方向的地方，立柱必须设三向斜撑，；在地势起伏较大路段，应在变坡点处加设斜撑，以保证隔离栅的稳定。斜撑与地面成45度角。
1.7 网片安装
网片安装前，立柱的线形、埋深、高度以及和基础连接的稳固性必须经监理工程师检测，符合要求后方可进行网片施工。
焊接网片安装时从端头立柱开始，先将金属网挂在支柱挂钩上，并按图纸设计大样处理端部，然后沿纵向陡坡处根据实际情况确定焊接网形状，并按图纸设计安装网片。
安装隔离栅网片时，按图纸规定的方式从立柱端部开始安装在立柱的连接件上，所有网片与立柱的连接均绷紧而不变形。
1.8 特殊情形安装
（1）隔离栅遇到旱桥梁时，桥梁区段内均设置隔离栅，且两端与路堤处隔离栅连接封死。隔离栅遇饮用水桥时，桥梁区段仅在河流处不设置隔离栅，引桥区段内设置隔离栅，左右连接封死并与路堤处隔离栅连接封死。
（2）隔离栅遇汽车通道时，应朝端墙方向围死，不应留有让人、畜可以钻入的空隙。
（3）隔离栅与沟渠和流量不大的小涵洞相交时，沟渠跨度H≤3米，隔离栅可以直接跨过，但在跨越处必须设置异形网片；沟渠跨度H＞3米时，采取类似桥梁、汽车通道的处理方法。
具体隔离栅端头围封处理图详见《两阶段施工图设计》第一册。
1.9 技术要求
（1）立柱埋深应符合图纸要求，立柱与基础、隔离栅与立柱之间的连接应稳固。
（2）隔离栅基础为预制构件，施工中应注意基础的埋置稳固，以避免隔离栅倾倒。
（3）隔离栅起终点应符合端头封围图纸的要求。
（4）立柱和基础的混凝土强度及几何尺寸应不小于图纸要求。
（5）一行隔离栅中如有断开处、或在道路交叉口时，可视需要适当调整立柱间距。
（6）尺寸和型号符合要求的隔离栅网片，应按图纸规定的方式从立柱端部开始牢固安装到立柱的挂钩上；或将网片安装在框架内，框架与立柱连接应牢固。所有的网片及铁丝均应绷紧而不变形，无明显翘曲和凹凸现象，其安装高度应符合图纸规定。隔离栅安装完毕，立柱基础均需进行最后压实处理。
（7）在高压输电线穿越安装隔离栅的地方时，隔离栅应按电力部门的规定接上地线。
（8）当电线平行或接近平行于隔离栅且电线在隔离栅上方时，应在每端或按不大于400m的间距埋设地线，接地电阻值不大于10欧姆。
（9）所有隔离栅立柱应加盖柱帽。
（10）为便于养护，在汽车通道、涵洞围封处设置活动开口。
1.10 检验项目
隔离栅基本要求：
（1）隔离栅用的材料规格及防腐处理应符合《隔离栅》(JT/T374)及设计和施工规范的规定。
（2）用金属网制作的隔离栅，安装后要求网面平整，无明显翘曲现象。
（3）金属立柱弯曲度超过8mm／m，有明显变形、卷边、划痕等缺陷者，及混凝土立柱折断者均不得使用。
（4）立柱埋深应符合设计要求。立柱与基础、立柱与网之间的连接应稳固。
隔离栅外观要求：
（1）电焊网不得脱焊、虚焊。
（2）镀锌层表面应具有均匀完整的锌层，颜色一致，表面具有实用性光滑，不允许有流挂、滴瘤或多余结块。镀件表面应无漏镀、露铁等缺陷。涂塑层应均匀光滑、连续，无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其他有害缺陷。
（3）混凝土立柱应密实平整，无裂缝、翘曲、蜂窝、麻面等缺陷。
（4）有框架的隔离栅和防落网，网片应与框架焊牢，网片拉紧。整网铺设的隔离栅，端柱与网连接牢固，网面平整绷紧。刺铁丝间距符合设计要求，刺线平直，绷紧。
（5）隔离栅安装位置应符合设计规定。安装线形整体顺畅并与地形相协调。围封严实，安装牢固。
根据《公路工程质量检验评定标准》（JTG F801–2012）制定的隔离栅安装实测项目表：

隔离栅安装实测项目
序号
检查项目
规定值或允许偏差
检查方法和频率
1
高度(mm)
±15
钢卷尺：每100根测2根
2△
镀(涂)层厚度(um)
符合设计
测厚仪:抽检5%
3△
网面平整度(mm/m)
±2
直尺、塞尺：抽检5%
4△
立柱埋深
符合设计
过程检查，尺量：抽检，10%
5
立柱中距(mm)
±30
尺量：每100根测2根
6△
混凝土强度(MPa)
在合格标准内
基础施工同时做试件每工作班作1组(3件)，检查试件的强度，抽检10%
7
立柱竖直度(mm/m)
±8
垂线、尺量：每100根测2根
