人教版八年级物理下册作图题试卷测试题（Word版含解析）
1．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。

答案：【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：
解析：
【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：

2．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

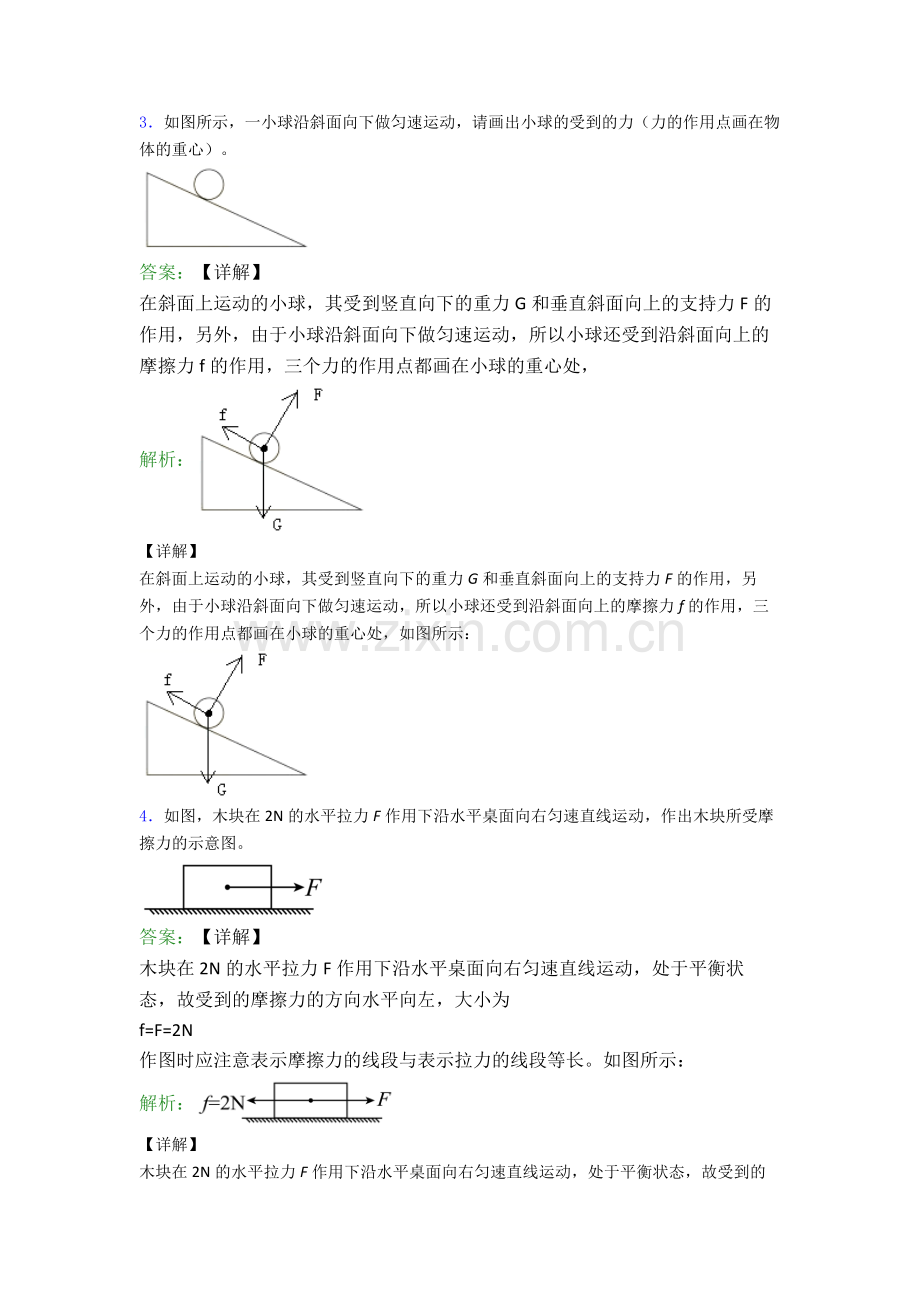

3．如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。

答案：【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，
解析：
【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：

4．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。

答案：【详解】
木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为
f=F=2N
作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：
解析：
【详解】
木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为
f=F=2N
作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：

5．如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。

答案：【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方
解析：
【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：

6．如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。

答案：【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图
解析：
【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图

7．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

答案：【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

8．如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。

答案：【详解】
O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示
解析：
【详解】
O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示

9．（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。
（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。

答案：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，
解析：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且
F=G=0.5N
据此画出小球受到力的示意图如图所示：

（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：

10．画出如图所示拉力F的力臂。

答案：【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：
解析：
【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：

11．在如图所示的滑轮组上绕线，使匀速提升重物G时最省力。

答案：【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示
解析：
【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示

12．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

13．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。

答案：【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数
根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：
解析：
【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数

根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：

14．人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。

答案：【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示
解析：
【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示

15．按照题目要求作图：
（1）如图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（2）画出滑轮组最省力绕法

答案：（1）；（2）
【详解】
（1）在图中，动力指的是作用在杠杆上的力，过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示
（2）如图所示，用3股绳子承担物重，绳端拉力向上。
解析：（1）；（2）
【详解】
（1）在图中，动力指的是作用在杠杆上的力，过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示

（2）如图所示，用3股绳子承担物重，绳端拉力向上。
