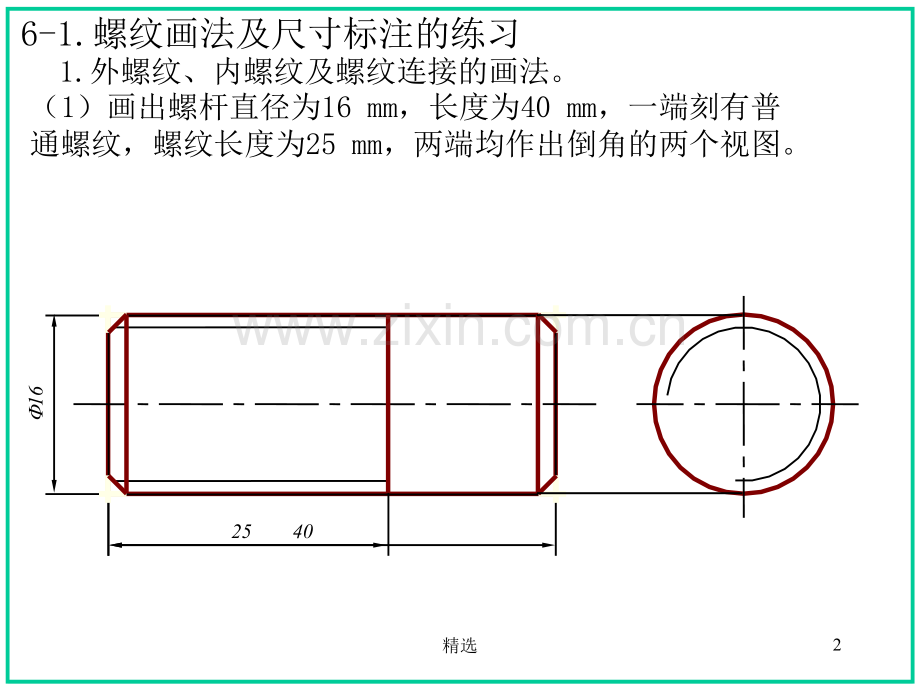

第六章 零件图6-1-4-26-1-4-36-1-4-16-1-36-1-1-36-1-26-1-1-26-1-1-1退出退出6-3泵体6-3踏架6-3机匣盖6-1-4-66-3轴6-1-4-56-1-4-46-4座6-6-16-5-2-26-5-2-16-5-1-16-5-1-26-4泵缸6-4喷嘴6-6-26-106-96-86-7-16-7-26-6-46-6-36-111精选（1）画出螺杆直径为16 mm，长度为40 mm，一端刻有普通螺纹，螺纹长度为25 mm，两端均作出倒角的两个视图。6-1.螺纹画法及尺寸标注的练习1.外螺纹、内螺纹及螺纹连接的画法。40F16252精选36F16（2）画出在长为45 mm、宽25 mm、高25 mm的铸铁块上，制出螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm的盲孔的两个视图。6-1.螺纹画法及尺寸标注的练习1.外螺纹、内螺纹及螺纹连接的画法。283精选（3）将（1）、（2）题的外、内螺纹连接起来，画出螺纹旋入长度为20的两个视图。6-1.螺纹画法及尺寸标注的练习1.外螺纹、内螺纹及螺纹连接的画法。4精选6-1.螺纹画法及尺寸标注的练习2.画出左图所示管螺纹的连接图，管口倒角为C2。5精选6-1.螺纹画法及尺寸标注的练习3.根据螺纹标记查出表内所要求的内容，并填入表中。6精选6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（1）普通螺纹，大径16 mm，螺距2 mm，公差带代号6f，长度20 mm，倒角C1.6。7精选6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（2）普通螺纹，大径12 mm，螺距1 mm，公差带代号7H，长度25 mm，倒角C1.6。8精选6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（3）梯形螺纹，公称直径16mm，导程8mm，线数2，公差带代号6g，长度20 mm，倒角C1.6。9精选6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（4）锯齿形螺纹，公称直径12 mm，导程4 mm，线数2，公差带代号6H，长度40 mm，倒角C1.6。10精选6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（5）55非密封管螺纹，尺寸代号1/2，公差等级A，长度35 mm，倒角C1.6。11精选6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（6）55密封管螺纹，尺寸代号1/2，长度20 mm。12精选6-3-113精选6-3-214精选6-3-3(图号）（校名、班号）光明王制图审核中向踏 架比例1.圆角 。2.铸件不得有气孔、裂纹等缺陷。3.铸件退火处理，消除内应力。技术要求其余15精选6-3-416精选6-4-117精选6-4-218精选6-4-319精选6-5-1-1 将指定的表面粗糙度用代号标注在图上。20精选6-5-1-2 将指定的表面粗糙度用代号标注在图上。21精选6-5-2-1 根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。22精选6-5-2-2 根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。23精选6-6-1根据配合代号，在零件图上分别标出轴和孔的直径公差带代号和偏差值。24精选6-6-2根据轴和孔的偏差值，在装配图上注出其配合代号。25精选6-6-3 用文字说明图中框格标注的含义。26精选6-6-4 将文字说明的形位公差用框格标注在图上。27精选6-7-1读主轴零件图,想出形状,要求:(1)在指定位置处画断面图C-C；（2）填写问答。28精选6-7-2 读端盖零件图,想出形状,要求:(1)在指定位置画向视图C(外形)；（2）填写问答。29精选6-8 读拨叉零件图，画出俯视图（外形），并回答问题30精选6-9 读壳体零件图,画出全剖的主视图和向视图D（外形）,并回答 问题31精选6-10 读底座零件图，在指定位置上画出向视图（外形）和断面图 32精选6-11 读支座零件图，在指定位置上画出全剖视图B-B和全剖视图C-C,并填空回答问题、33精选
