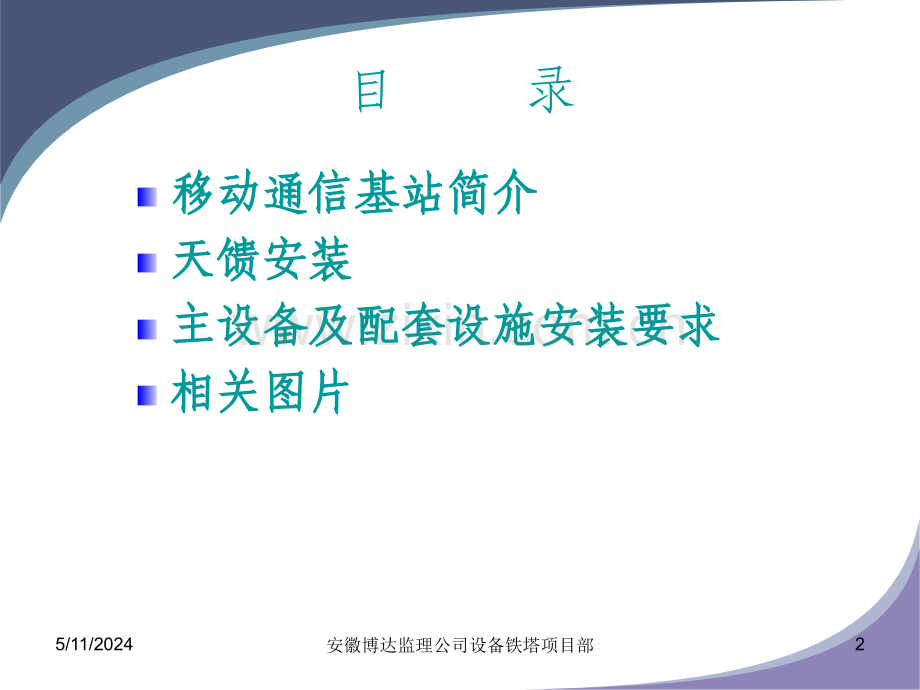

移动通信基站安装规范简介目 录移动通信基站简介移动通信基站简介 天馈安装天馈安装 主设备主设备及及配套设施配套设施安装安装要求要求相关图片相关图片5/11/20242安徽博达监理公司设备铁塔项目部移动通信基站简介 移动通信基站的建设是我国移动通信运营商投资的重要部分，种类大致分为GSM、CDMA、SCDMA等几种。移动通信基站的建设一般都是围绕覆盖面、通话质量、投资效益、建设难易、维护方便等要素进行。随着移动通信网络业务向数据化、分组化方向发展，移动通信基站的发展趋势也必然是宽带化、大覆盖面建设及IP化。公司现阶段进行的设备监理项目主要是基站设备安装监理以及传输设备安装监理等。现在简单介绍移动通信GSM基站的一些基础知识。GSM（Global System for Mobile Communications 全球移动通信系统），是由欧洲主要电信运营商和制造商组成的标准化委员会设计出来的，它在蜂窝系统的基础上发展而成，属于第二代数字移动通信系统。其特点是技术最成熟及先进，并且具有可开通的移动通信业务种类多、手机接续速度快、通话质量好、安全保密性能强、抗干扰能力强、网络覆盖面广、可国际自动漫游等诸多优点，全世界目前已有近百个国家和地区建立了GSM数字移动电话通信网。就单个移动通信基站而言，移动通信基站主要包括：通信铁塔、天馈系统（天线、馈线）、通信机房、主设备（BTS）、配套设施（接地系统、电源系统、防雷设施、传输设备、传输线路、空调、走线架、照明、监控设施、防火设施等）等内容。5/11/20243安徽博达监理公司设备铁塔项目部 一、系统结构 蜂窝移动通信系统主要是由交换网路子系统（）、无线基站子系统（）和移动台（）三大部分组成。我们需要了解的主要是以下两项：基站控制器，功能是具有对一个或多个进行控制的功能，它主要负责无线网路资源的管理、小区配置数据管理、功率控制、定位和切换等，是一个很强的业务控制点。：基站收发信台，是一种无线接口设备，它完全由控制，主要负责无线传输，完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。二、GSM基站任务：标准基站执行以下主要任务:-提供与手机的射频联接。-支持各种小区(全向和分区小区)。-提供与基站控制器（BSC）的通过陆地线（对称线或同轴电缆）或微波（需附加设备）的PCM联接 5/11/20244安徽博达监理公司设备铁塔项目部天馈安装天馈安装 移动通信天线的技术发展很快，最初中国主要使用普通的定向和全向型移动天线，后来普遍使用机械天线，现在一些省市的移动网已经开始使用电调天线和双极化移动天线。由于目前移动通信系统中使用的各种天线的使用频率，增益和前后比等指标差别不大，都符合网络指标要求，我们简单对常见的几种天线进行分析比较，并详细介绍天线以及馈线的相关安装规范。一、天线种类：1、全向天线 全向天线（图1），即在水平方向图上表现为360都均匀辐射，也就是平常所说的无方向性。全向天线在移动通信系统中一般应用与郊县大区制的站型，覆盖范围大。2、定向天线 定向天线，在在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性。定向天线在移动通信系统中一般应用于城区小区制的站型，覆盖范围小，用户密度大，频率利用率高。定向天线又分为单极化（图2）和双极化（图3）两种。双极化天线其最突出的优点是节省单个定向基站的天线数量；一般GSM数字移动通信网的定向基站（三扇区）要使用6到9根天线（DUAMCO或FICOM），每个扇形使用2到3根天线（空间分集，一发两收），如果使用双极化天线，每个扇形只需要1根天线。定向天线的特点决定了其安装特点，即存在方位角和俯仰角的概念。方位角即天线覆盖的方位角度，俯仰角即天线安装的垂直度。方位角和俯仰角根据小区覆盖的范围，可调整。5/11/20245安徽博达监理公司设备铁塔项目部 二、馈线种类：根据不同的需要，馈线常见有7/8馈线（图4），1/2馈线（图6，跳线）以及11/2馈线等几种。其功能基本相同。三、天馈系统安装规范：1、天线：1、抱杆（图5）：安装天线的载体，其安装位置应距塔身距离（全向）3米，定向1米，接地、固定都应符合要求。抱杆的高度应比天线长10cm以上。抱杆垂直度、方位角符合设计要求。2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。A、在天线的直线距离400M内无障碍物。B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。F、同一扇区两天线间隔4米，邻扇区天线间隔1米。G、同一水平面天线与其他设备天线间隔8米，同一垂直天线与其它设备天线的间隔2米。5/11/20246安徽博达监理公司设备铁塔项目部 2、馈线：A、馈线的规格、型号应符合设计。B、上塔必须携带安全带，在塔下作业时，必须戴安全帽；雷雨天气不得上塔作业。C、布放馈线时路由应符合设计要求，馈线从塔顶应顺护栏边梯而下，走向合理，平滑、顺直，不得有交叉、扭曲、损坏情况的发生；水平时相邻馈线卡不大于1.5米；垂直时相邻馈线卡不大于1米；在接口处两端，至少要保证20cm以上笔直，馈线卡子也必需要远离接口处20cm 以上。D、馈线的弯曲半径符合设计要求。E、馈线进室前的入口应安装防水板，套好防水圈做好防水处理，并且穿过进户板时要有回水弯，防止雨水沿着馈线渗入机房，回水弯的切角大于60度。F、馈线两头应有标志，具有永久性，字迹清楚端正，注明馈线的收发及所属小区和编号。并应标明馈线长度，长度偏差不超过1米。G、馈线接头制作时，一定要有专人用专用工具并戴手套负责制作，以减少馈线的驻波损耗；安装保证馈线内芯没有遗留金属废屑和其他异物。H、馈线、小跳线不得交叉。I、馈线窗至塔身的走线架安装时，应保持馈线窗处略高于与铁塔固定处。J、室外1/2英寸馈线与7/8英寸馈线的连接头要牢固，且用防水胶带和PVC胶带密封3次。K、做室内1/2跳线时用热缩套管热缩，室外7/8英寸馈线头时用注射枪注入防水胶。L、天馈线安装完毕后应测驻波比，驻波比测试必须符合天线技术指标，且测量结果必须打印、存档（现场监理必须现场记录）。5/11/20247安徽博达监理公司设备铁塔项目部 M、小跳线型号、规格要符合要求。N、天线小跳线应在两端接头处拧紧后做防水处理，先绕一层窄胶带，再缠胶泥，最外层绕三层防水胶带每圈压1/2，由下向上缠绕，缠绕方向应顺着天线与跳线接头拧紧的方向。O、小跳线应固定在抱杆上，扎带不应过分扎紧。P、室内1/2馈线平直、整齐、美观，标签齐全。Q、室内1/2馈线（小跳线）布放1、布线应横平竖直，转弯处曲率半径符合设计要求。2、不应接触尖锐物体。3、布放不应交叉、扭曲。4、接头处保持15cm无弯曲。R、馈线接头制作1、馈线接头要按规定由专人用专用工具，并戴手套，保证馈线内无金属碎物和其他异物。2、馈线应扎带绑扎并固定，松紧适度。3、馈线两端应根据收发要求进行标注（永久性标签标注）。S、小区标识方法：第一小区发：CELL0ANTO 第一小区收：CELL0ANT1 第二小区发：CELL1ANTO 第二小区收：CELL1ANT1 第三小区发：CELL2ANTO 第三小区收：CELL2ANT1 另：TX为发射 RX为接收 5/11/20248安徽博达监理公司设备铁塔项目部 S、馈线接地 塔高65米以内的馈线应三点接地，第一点应在天线跳线接头下方1.5米处左右，第二点 在馈线中（离开塔前1米），第三点在馈线进入馈线窗前，接地线走向顺着馈线方向，在塔上接地时应垂直向下，接在塔体上，最后一次接地线接在室外接地铜排上。塔高90米以内的馈线还要增加一处接地。90米以上馈线应为5次接地。馈线接地的要求是：用馈线割刀除去馈线绝缘外皮，注意馈线外皮去除尺寸要适当。接地箍应牢固连接到馈线外导体上，先用胶带包扎一层，第二层用防水胶泥，第三层用防水胶带，由下而上顺缠绕三层，每圈重复1/2。T、避雷架的安装1、避雷架应安装在室内走线架距馈线孔1米以内，安装时应考虑馈线路由选择向上或向下倒挂安装。2、避雷架要用绝缘垫与室内走线架绝缘，不得与室内走线架短连。3、避雷架接地线应引出到室外接地排上铜鼻子用螺丝固定。接地线应用胶皮铜线且线径符合设计要求。4、馈线避雷器应安装在避雷架上，其接地线应直接引出，接在室外接地排上。5/11/20249安徽博达监理公司设备铁塔项目部主设备安装以及配套设施要求主设备安装以及配套设施要求 根据话务量以及覆盖范围等因素，通常各运营商建设的基站站型主要有宏基站、边际网站、直放站等几种。公司目前监理业务主要集中在宏站、边际网站两种站型上。宏基站使用的主设备通常有西门子、摩托罗拉等几种，边际网站点主要使用华为、中兴等国产设备。下面介绍机房内设备安装规范以及边际网站点设备安装规范。宏基站一般包括：天馈系统、主设备（图7）、传输综合机架（图8）、开关电源柜（图9）、蓄电池组（图10）、交直流配电箱（图11）、防雷箱（必要地区，图11）、照明设施、空调、走线架（图12）、避雷器支架（图13）、室内接地排（图11）、室外接地排（图13）。边际网站一般包括：天馈系统、主设备、UPS（一体化工作箱）、防雷箱、接地排。一、移动通信宏基站安装规范（适用于有机房的边际网站点）1、机房条件 A、机房照明良好、有工作电压220V电源插座；机房门窗、防盗符合要求。B、机房安装足够的空调系统，机房的温、湿度、洁静度应符合要求。C、线缆进户板安装牢固及有防水处理。D、馈线孔位置应该与设计位置一致，且高于室内走线架及不在机架顶上。E、防火和安全报警应安装及功能完善。F、机房室内、外提供保护接地铜排（必须可靠接地，引入地网），接地电阻小于或等于5欧姆（使用地阻仪测量），机房的线槽、壁槽、位置、路由、深度及宽度应符合施工图要求。G、移动通信基站的建筑物应有完善的防直击雷及抑制二次感应雷的防雷装置（避雷网、避雷带和接闪器等）。H、机房内走线架、吊挂铁架、机架或机壳、金属通风管道、金属门窗等均应作保护接地。5/11/202410安徽博达监理公司设备铁塔项目部 2、主设备安装规范 A、设备外包装不能有损坏，对已损坏的外包装的设备，打开后应重点检查损伤、发霉、雨水、变形等项。B、机架位置符合工程设计平面图要求,有活动地板的机房，还要加工机架底座，底座应比地板高3-5 mm。机架顶端要用夹板与走线架（槽道上梁）固定。需要机架位置变更时，必须经得设计和建设单位的同意，并办理相应手续。C、机架安装完毕后应稳立不动，对整机观察应紧密整齐,四面走道侧的机柜门板全部安装后，应对齐成直线；几个机架排列在一起，面板应在同一平面、同一直线上（使用水平尺测量）。D、机柜安装后前后门开关顺畅。E、当地震设防烈度在七度或七度以上地区的机房，机架安装必须进行抗震加固，应符合通信设备安装抗震设计规范（YD5059-98）要求。F、设备上的各种零件部件及有关标志正确、清晰、齐全，各部件不能存在变形，油漆脱落或碰伤等现象。（注：实际监理过程中，我们应该注意设备型号、数量以及模块配置是否符合设计。）G、设备接地必须符合设计要求，位置正确，线径符合设计要求，走线合理（各设备厂家对设备接地线径要求不一致，必须仔细阅读设计文本，严格要求以保证设备运行安全）。H、设备电源接入来源必须准确（主设备一般使用负48伏直流电，必须接在机房开关电源柜对应端子上，熔丝型号也必须适用于现场所安装的主设备型号），电源线的线径必须符合厂家要求。I、设备告警、传输线线序必须准确无误（如：西门子设备告警线序为蓝、绿、红、黑）。5/11/202411安徽博达监理公司设备铁塔项目部 3、信号线、电源线布放及电缆端头处理 A、信号线、电源线规格、程式符合设计要求，要有出厂合格证、进网许可证，外皮不能老化、破损、扭伤，绝缘电阻、直流特性要符合指标要求。出厂合格证一定要有产品名称、规格、型号、长度、出厂日期、质量检验号、厂名地址、联系方式等。B、信号线、电源线布放应符合施工图设计，操作告警和隐蔽告警线连接正确，长度应按实际路由丈量剪裁，走向合理。C、布放的电源线、信号线必须是整条线料，严禁中间有接头；布放直流电源线时必须要注意颜色（红色为正极、兰色为负极）。D、交直流电源线及信号线应分开布放，即“三线分开”，无法避开同一路由时，至少要间隔20mm以上。E、电缆转弯应均匀园滑，曲率半径应大于电缆直径的20倍以上。F、电缆在槽道中布放应顺直，无明显扭绞和交叉，不得溢出槽道。电缆在走线架上布放应顺直，排列整齐，拐弯均匀，不交叉，并在每根横铁上进行绑扎。G、电缆在机架内部布放顺直，并做适当绑扎，不得影响原有内部布放和机盘插拔。H、电缆在架内布放时应顺直，出线位置准确，预留长度一致，绑扎整齐，间隔一致，绑扎头不应放在明显部位。I、沿地槽布放电缆时，电缆不能直接与地面直接接触，应用橡皮垫子或横木条垫底，尤其是在一楼更是这样。5/11/202412安徽博达监理公司设备铁塔项目部 J、电缆穿越上下层或水平穿墙时，应用防火材料堵封洞孔，电缆还应有余量。K、屏蔽线端头处理：屏蔽线剖头长度应一致，剖头处应套上合适的热缩管，屏蔽层应均匀分布在同轴插头外导体压接处。L、电源线的端头处理：a、截面在10mm2以下单芯或多芯电源线可与设备端子直接连接，即将电源线端头剖开适当长度，按照螺帽拧紧的方向制作接头圈，在导线与螺母之间加装垫片和弹簧圈，拧紧螺母。b、截面在10 mm2以上的多股电源线端头应加装接线端子，尺寸与导线线径适合，用专用工具进行压接，直流电源线压接后应用热缩管套上接头端子。c、电源线复接时，两端头（铜鼻子）成45或90度夹角。M、设备端子等处的所有布线都应有明显标志。4、配套设备安装要求 A、开关电源柜：功能是供给主设备平稳、可靠的直流电。安装规范重点注意检查接地是否规范,线缆连接是否正确、牢固。B、传输综合机架：基站传输用设备装置，功能是放置DDF架、ODF架、告警模块等设备，提供基站的传输等功能。安装规范重点注意检查机架接地是否规范，告警模块以及传输线序。C、蓄电池组：功能是基站断电时保持基站用电，接到开关电源柜内端子。型号、位置必须符合设计要求。重点注意蓄电池托架接地、蓄电池安装顺序、蓄电池间连接安全。D、交直流配电箱：基站市电交流引入设备。注意必须可靠接地。5/11/202413安徽博达监理公司设备铁塔项目部 E、防雷箱：功能是基站内设备的雷击保护装置。大部分基站设计要求安装。其安装位置与连接方法必须符合设计或建设方要求（其与交直流配电箱的连接方法有多种，如目前安徽移动要求的是凯文接法即市电引入必须先进防雷箱，后进交直流配电箱）。F、照明设施：日光灯等（部分机房配有应急灯）。G、空调：保证机房内温湿度，注意安装位置符合设计，电源须直接接在交直流配电箱中。H、走线架：所有线缆走线用，高度、位置必须符合设计，安装牢固且可靠接地。I、接地排：室内、外各一个，必须分别引入地网，安装位置符合设计。所有设备以及室内铁件接地接在室内地排上，馈线第三次接地以及避雷器支架接地接在室外地排上。移动基站的一般特点是：（1）交流供电复杂。有的为三相供电，有的为单相供电，有的是国电专线送达，但同样存在如高压送达至专用变压器，变压器的容量大小及低压侧的线路距离问题；有的则可能直接并接在农网、居民生活用电线路或厂矿企业的生产用电线路上；从而可能导致供电质量差，如电压波动范围很宽，电压突变情况经常发生，经常频繁停电等。（2）基站数量多、分布广、站点环境差异大。为了网络覆盖而不得不将大量基站建在野外高山上、民房制高点、高温高湿区等，从而不仅导致交流供电难度大，还导致雷击的机率升高、高温高湿致使设备运行稳定性及寿命降低、故障率升高等。（3）无人值守。一旦出现问题不仅人工干预维修及恢复的直接成本高，而且如未能及时发现而倒站带来的用户影响及间接损失也很大。所以目前移动基站均采用组合式机架电源系统，配带在线浮充供电制的铅酸蓄电池组组成的直流不间断供电系统。其供电电压为-48 V。其整流器的输出电流容量则视主机需求、电池组充电需求、不间断供电裕度需求等考虑而定。5/11/202414安徽博达监理公司设备铁塔项目部相关图片相关图片全向天线全向天线 图图15/11/202415安徽博达监理公司设备铁塔项目部 单极化天线单极化天线 （图（图2）5/11/202416安徽博达监理公司设备铁塔项目部 双极化天线双极化天线 （图（图3）5/11/202417安徽博达监理公司设备铁塔项目部 7/8馈线馈线 （图（图4）5/11/202418安徽博达监理公司设备铁塔项目部 抱杆抱杆 （图图5）5/11/202419安徽博达监理公司设备铁塔项目部 1/2馈线馈线 （图（图6）5/11/202420安徽博达监理公司设备铁塔项目部 主设备主设备 图图7 5/11/202421安徽博达监理公司设备铁塔项目部 传输综合架传输综合架 图图8 5/11/202422安徽博达监理公司设备铁塔项目部 开关电源柜开关电源柜 图图95/11/202423安徽博达监理公司设备铁塔项目部 蓄电池组蓄电池组 图图105/11/202424安徽博达监理公司设备铁塔项目部 交直流配电箱交直流配电箱 防雷箱防雷箱 图图115/11/202425安徽博达监理公司设备铁塔项目部 走线架走线架 图图125/11/202426安徽博达监理公司设备铁塔项目部 避雷器支架避雷器支架 图图135/11/202427安徽博达监理公司设备铁塔项目部 室外接地排室外接地排 图图145/11/202428安徽博达监理公司设备铁塔项目部
