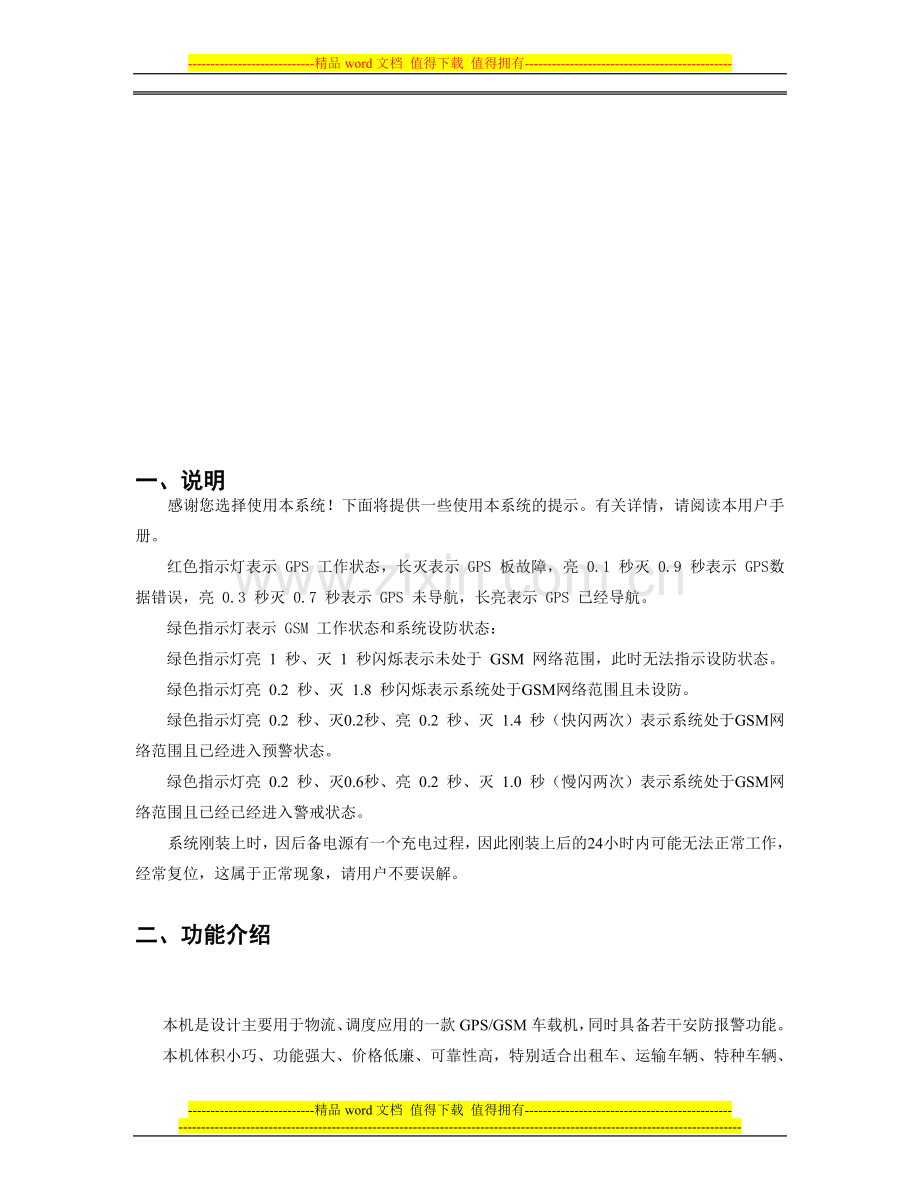

一、说明
感谢您选择使用本系统！下面将提供一些使用本系统的提示。有关详情，请阅读本用户手册。
红色指示灯表示 GPS 工作状态，长灭表示 GPS 板故障，亮 0.1 秒灭 0.9 秒表示 GPS数据错误，亮 0.3 秒灭 0.7 秒表示 GPS 未导航，长亮表示 GPS 已经导航。
绿色指示灯表示 GSM 工作状态和系统设防状态：
绿色指示灯亮 1 秒、灭 1 秒闪烁表示未处于 GSM 网络范围，此时无法指示设防状态。
绿色指示灯亮 0.2 秒、灭 1.8 秒闪烁表示系统处于GSM网络范围且未设防。
绿色指示灯亮 0.2 秒、灭0.2秒、亮 0.2 秒、灭 1.4 秒（快闪两次）表示系统处于GSM网络范围且已经进入预警状态。
绿色指示灯亮 0.2 秒、灭0.6秒、亮 0.2 秒、灭 1.0 秒（慢闪两次）表示系统处于GSM网络范围且已经已经进入警戒状态。
系统刚装上时，因后备电源有一个充电过程，因此刚装上后的24小时内可能无法正常工作，经常复位，这属于正常现象，请用户不要误解。
二、功能介绍
本机是设计主要用于物流、调度应用的一款GPS/GSM车载机，同时具备若干安防报警功能。

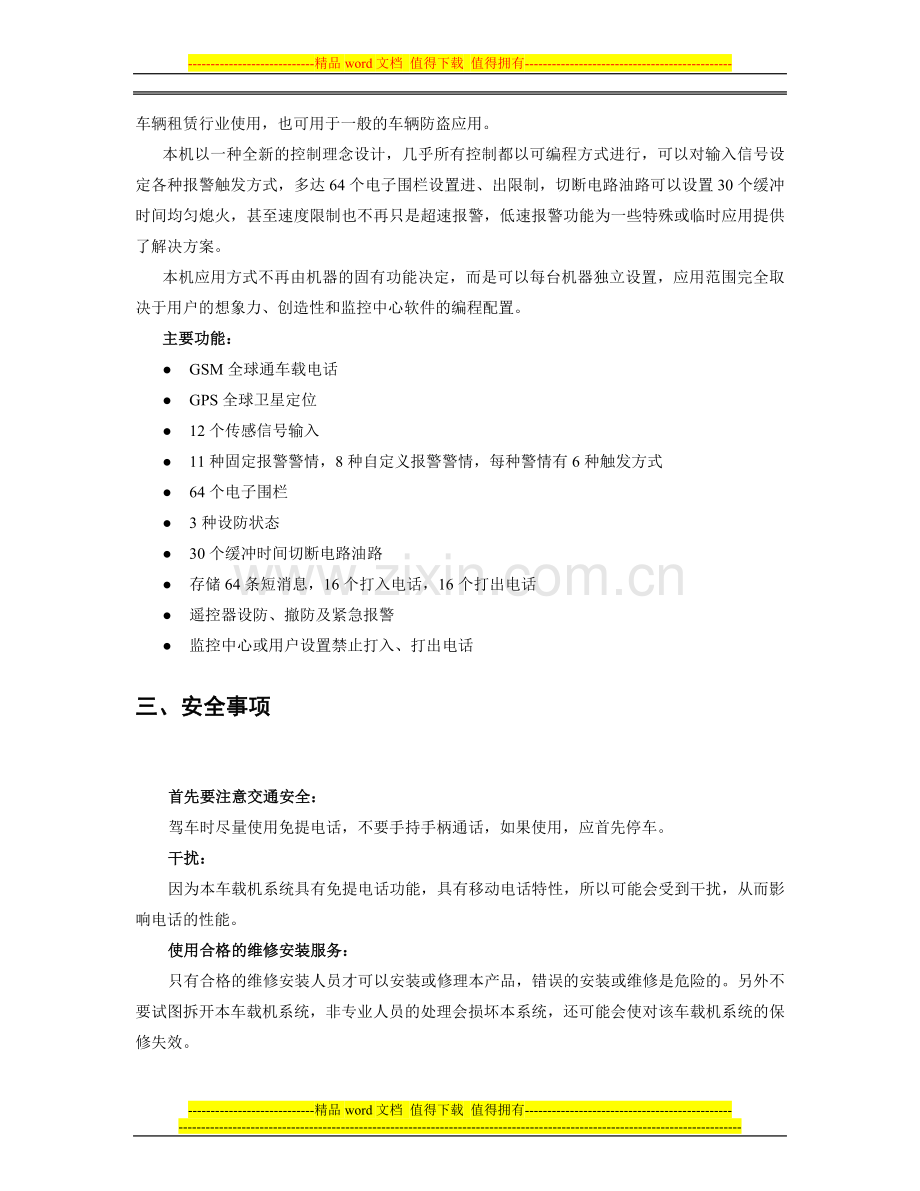

本机体积小巧、功能强大、价格低廉、可靠性高，特别适合出租车、运输车辆、特种车辆、车辆租赁行业使用，也可用于一般的车辆防盗应用。
本机以一种全新的控制理念设计，几乎所有控制都以可编程方式进行，可以对输入信号设定各种报警触发方式，多达64个电子围栏设置进、出限制，切断电路油路可以设置30个缓冲时间均匀熄火，甚至速度限制也不再只是超速报警，低速报警功能为一些特殊或临时应用提供了解决方案。
本机应用方式不再由机器的固有功能决定，而是可以每台机器独立设置，应用范围完全取决于用户的想象力、创造性和监控中心软件的编程配置。
主要功能：
● GSM全球通车载电话
● GPS全球卫星定位
● 12个传感信号输入
● 11种固定报警警情，8种自定义报警警情，每种警情有6种触发方式
● 64个电子围栏
● 3种设防状态
● 30个缓冲时间切断电路油路
● 存储64条短消息，16个打入电话，16个打出电话
● 遥控器设防、撤防及紧急报警
● 监控中心或用户设置禁止打入、打出电话
三、安全事项
首先要注意交通安全：
驾车时尽量使用免提电话，不要手持手柄通话，如果使用，应首先停车。
干扰：
因为本车载机系统具有免提电话功能，具有移动电话特性，所以可能会受到干扰，从而影响电话的性能。
使用合格的维修安装服务：
只有合格的维修安装人员才可以安装或修理本产品，错误的安装或维修是危险的。另外不要试图拆开本车载机系统，非专业人员的处理会损坏本系统，还可能会使对该车载机系统的保修失效。
配件：
只能使用经过本公司认可的配件，不要使用其他不明的配件或自己动手安装的配件。
打电话：
确保系统在GSM网络服务区内。输入电话号码（包括区号），然后按“发送/重拨”键，要结束通话按“挂断”键，要接听来电按“发送/重拨”键。另外，请不要在有禁止使用移动电话标志的区域使用车载电话，如加油站、医院等。
热线服务：
确保系统在GSM网络服务区内。按下“热线”键，系统将自动拨打当地代理商的服务热线，以得到帮助和支援。
四、操作说明
1、通话功能
打电话
1） 输入要拨打的电话号码，包括区号；
2） 如果输错号码，可按“清除”键删除前一个错误号码；按住“清除”键维持2秒钟， 将删除所有已输号码；
3） 按“发送/重拨”键以拨打电话，显示：正在拨出：xxxxxxxx；
4） 对方接听后显示：正在通话：xxxxxxxx；
5） 按“挂断”键结束通话（或取消试拨）。
6） 若设置了禁止呼出功能，将无法打出电话。
使用查询打入号码打电话
1） 按下“OK”键，选中菜单“查询打入电话”，按“OK”
2） 按翻页键查询选择呼入的电话；
3） 按“发送/重拨”键拨打电话。
4） 按“挂断”键结束通话（或取消试拨）。
使用查询打出号码打电话
1） 下“OK”键，选中菜单“查询打出电话”，按“OK”
2） 按翻页键查询选择打出的电话；
3） 按“发送/重拨”键拨打电话。
4） 按“挂断”键结束通话（或取消试拨）。
重拨最后一次拨出的号码
1） 按下手柄上“发送/重拨”键。
接听来电
1） 按下手柄上的“发送/重拨”键；
2） 接通后显示：正在通话：xxxxxxxx；
3） 按下手柄上的“挂断”键可结束通话。
2、预警解警功能
进入警戒
1） 确保车辆处在熄火状态，且车门处于关门状态；
2） 按下遥控器上的“设防/撤防”键，系统进入预警状态；或按住手柄上的“挂断”键维持2秒钟，系统进入预警状态。
3） 预警状态保持2分钟，用于下车或临时取放物品等，2分钟后系统将进入警戒状态。
4） 进入预警或警戒状态后，将无法启动发动机运转。
解除警戒
1） 按下遥控器上的“设防/撤防”键，系统警戒解除；
2） 或上车后按下手柄上的任一键，显示：请输入解锁密码。
3） 输入正确密码，按“OK”键即可解除警戒。
3、 设置功能
1） 按下“设置”键，显示：已启动设置功能，请输入密码；
2） 输入用户密码，并按“OK”键结束。
3） 若密码正确，显示：按1键更改密码，2设置呼入限制，3设置呼出限制，4设置监听功能。
4） 按1、2、3、4进入相应设置项目。
5） 设置后按“OK”健保存设置。
6） 设置呼入（呼出）限制时，若监控中心打开了条件呼入呼出限制，则手柄只能选择禁止呼入（呼出）或条件呼入（呼出），若中心关闭了条件呼入呼出限制，则手柄可选择设置禁止呼入（呼出）或允许呼入（呼出）。
7） 设置监听功能可选择“无报警允许监听”或“无报警禁止监听”，当选择“无报警禁止监听”时只有在没有报警（包括自定义报警）时监控中心才能够进行监听。
4、 附加功能
热线
1） 按下”热线”键，车载机将自动拨打预先设置好的当地客户服务中心的热线电话，以得到中心值班人员的热情服务；
2） 通话过程中再次按下”热线”键，车载机会自动将当前车辆信息发送到客户服务中心（需开通短消息功能）以得到更周到的服务。
3） 通话结束后，按“挂断”键结束通话。
音量调节
调节音量时按动手柄侧面的”音量” 键，上面的键增大音量，下面的键减少音量；
查询车辆信息
1） 按 * 键，显示：东经：xxxx，北纬：xxxx，速度：xxx，方向：xxxx。
五、液晶显示操作
液晶显示部分的操作按键有四个：
OK、UP、DOWN、CLR
OK ：确认按键，用于进入菜单或执行选中操作。
UP，DOWN ：上、下翻页按键，用于选择菜单选项，或增减设置内容。
CLR ：退出/清除按键，用于结束/撤销操作或返回上级菜单。
在液晶屏常态显示下按确认按键 OK 后将显示主菜单，主菜单有 5 个选项：
查阅短消息
发送固定短消息
查询打出电话
查询打入电话
系统设置
查阅短消息：查询存储的已收短消息，最多可存储64条短消息。
发送固定短消息：向服务中心发送固定短消息。
查询打入电话：查询存储的打入电话，最多16条，号码前有"+"表示已接来电，"-"表示未接来电。
查询打出电话：查询存储的打出电话，最多16条。
系统设置：用于设置系统参数，系统设置菜单有 6 个选项：
菜单效果
来电铃声
短消息铃声
对比度设置
时间设置
日期设置
菜单效果：设置菜单显示效果，有反白、加框、穿线、抖动、闪烁、穿线闪烁、加框闪烁、反白闪烁等 8 种菜单效果。
来电铃声：设置来电铃声，有 10 种铃声可供选择。
短消息铃声：设置短消息铃声，有 10 种铃声可供选择。
对比度设置：设置液晶显示的对比度
时间设置：设置当前时间，当主机GPS定位后会自动按照GPS系统时间进行校准。
日期设置：设置当前日期，当主机GPS定位后会自动按照GPS系统日期进行校准。
六、信号输入及输出
本机有12个传感信号输入，分别是：
GPS天线开路、GPS天线短路、主机掉电由后备电池供电、电瓶拆除、车门、紧急按钮、发动机、ACC、高电平传感器1（高于6V有效）、高电平传感器2、低电平传感器1（搭铁有效）、低电平传感器2。
信号输出
本机有2个控制输出，分别是：
切断电路、油路，由外接的汽车继电器控制切断电路油路。
告警，由外接的汽车继电器控制警号或左右转向灯，以声或光方式作为进入、解除警戒状态的提示。
七、报警警情及触发方式
1、 本机支持的固定报警警情有：
1） GPS天线开路：GPS天线开路达5秒钟时，触发天线开路报警。
2） GPS天线短路：GPS天线短路达5秒钟时，触发天线短路报警。
3） GPS接收机故障：GPS板连续15秒没有数据输出，触发报警。
4） 盗警：车辆警戒情况下打开车门，1分钟内未输入正确密码，触发报警。
5） 三次密码错误报警：车辆警戒情况下三次输错密码，触发报警。
6） 当监测到电瓶拆除信号持续30秒，触发报警
7） 紧急按钮（劫警）：紧急按钮被按下，触发报警。
8） 禁止驶出报警：车辆驶出预设区域，并且持续时间超过预设时间，触发报警。
9） 禁止驶入报警：车辆驶入预设区域，并且持续时间超过预设时间，触发报警。
10） 速度报警：预设最低、最高车速和超速时间，车辆速度超出预设限速区间，并且持续时间超过预设时间触发报警。用于监视车辆被移动、意外停车等情况。
11） 非法点火报警：车载机处于预警或警戒状态下，发动机运转超过20秒，触发报警。
2、 自定义报警：
除了固定的报警警情，系统还支持8个用户自定义报警
1） 车门开（A1）
2） 发动机运转（A2）
3） ACC开（A3）
4） 主机由后备电池供电（电瓶没有拆除但电压过低或过高）（A4）
5） 高电平传感器1接高电平（A5）
6） 高电平传感器2接高电平（A6）
7） 低电平传感器1搭铁（A7）
8） 低电平传感器2搭铁（A8）
每种自定义报警可以设置以下6种触发方式之一：
1） 被定义信息产生后若干秒触发报警。
2） 被定义信息撤销后若干秒触发报警。
3） 被定义信息产生并保持若干秒触发报警。
4） 被定义信息撤销并保持若干秒触发报警
5） 被定义信息产生或撤销后若干秒触发报警 = 1+2
6） 被定义信息产生或撤销并保持若干秒触发报警 = 3+4
每种自定义报警同时带有监控选项，当打开时若报警被触发则同时打开监控功能，每隔预设时间自动向中心回传位置及车辆信息。
触发方式含义举例如下：
若定义了车门开（A1）触发方式1，时间设定为3秒，同时打开A1的监控选项，那么只要车门打开一下，不论是否又关上过3秒都会触发报警，并启动自动监控功能。
若将车门开（A1）定义为触发方式3，时间设定为3秒，那么必须车门打开超过3秒才会触发报警，若3秒内又关上车门则不会触发报警。
若定义了主机由后备电池供电（A4）触发方式3，时间设定为60秒，关闭A4的监控选项，当电瓶电压持续过低超过60秒就会触发报警，中心可以知道该车电瓶有问题，而正常点火由于持续时间一般不会超过10秒则不会引起报警，若电瓶被拆掉则到第30秒时先报电瓶非法拆除，第60秒报A4自定义报警。
自定义报警功能的提出为GPS车载机应用开辟了与以往完全不同的崭新思路，它以最大的灵活性、可编程性满足不同用户的各种极端需求，大大拓展了GPS车载机的应用范围，这里给出几个应用例子：
1） 车辆使用监督：将ACC开或发动机运转设置为自定义报警触发方式6，时间设置为60秒，这样每当车辆开动或停止60秒后中心就会收到报告。
2） 海关货物监管：在集装箱上安装门开关，将其接到低电平传感器1，将低电平传感器1搭铁设置为自定义报警触发方式1，时间设置为3秒，若集装箱门被打开，过3秒将会向中心报警，若打开自动监控则中心可获得车辆违法移动轨迹。
3） 重要货物运送监管：货物放尾箱，低电平传感器1接尾箱灯，将低电平传感器1搭铁设置为自定义报警1，时间设置为1秒，中心可通过报警知道尾箱门被打开过。
4） 直接信息传送：将各传感器甚至ACC、发动机、车门传感器直接接开关做成一个面板，各开关的状态代表不同含义，低电平传感器1接按钮后搭铁作为发送开关，将其设置为自定义报警触发方式1，时间设置为1秒，这样每次按动该按钮就会向中心传送开关状态，中心根据约定即可知道相应含义。
5） 低电平或高电平传感器接其他报警器输出，实现报警联动，如火灾、洪水等等。
3、报警流程：
当触发报警后，物流型车载机将每4分钟一次主动向中心发送一般定位信息，最多发送3次，中心根据信息中的车辆状态内容确定发生何种警情，然后发送报警应答命令或报警清除命令。
八、电子围栏
本机可设置64个矩形区域，当车辆驶出（或驶入）区域超过预定时间后触发报警，围栏提供禁止驶入和禁止驶出两种功能，禁止驶入的区域是所有禁止驶入围栏区域的叠加，禁止驶出的区域是所有禁止驶出围栏区域的叠加；两种功能独立互不影响，禁止驶入和禁止驶出的区域可以重叠，这样车辆在进入、离开边界时都会触发报警。
越界报警同时带有监控选项，当打开时若报警被触发则同时打开自动监控功能，每隔预设时间自动向中心回传信息。
电子围栏的应用
1、 长途运输到站自动报告，如令车辆到达长沙、武汉、郑州时自动报告
2、 公交车自动报站、电子站牌。
3、 汽车租赁行业限制车辆行驶范围
4、 特种车辆预定区域行驶，等等。
该功能使得以往由中心进行的区域监控改在机内进行，减少了信息传输次数。

九、主要技术参数
1、 电源电压 12V 或 24V（标称）
2、 电瓶保护电压 低端：11V（12V 电瓶机型） 或 20V（24V 电瓶机型）
高端：36V
电瓶电压低于低端或高于高端保护电压自动切换到备用电池工作。
3、 极限输入电源电压 100V
4、 电源电流 解警状态 140mA
警戒状态 70mA
5、 工作温度 -20 ℃ ～ +70 ℃
6、 相对湿度 20 ～ 95%
7、 定位精度 <15m

外形尺寸：主机 102x68x43 0.3
手柄 165x58x23 0.2
LCD屏 150x73x26 0.3

重量：主机 0.3kg
手柄 0.2kg
LCD屏 0.3kg
