模塑聚苯板施工组织设计(聚苯板涂料饰面).doc

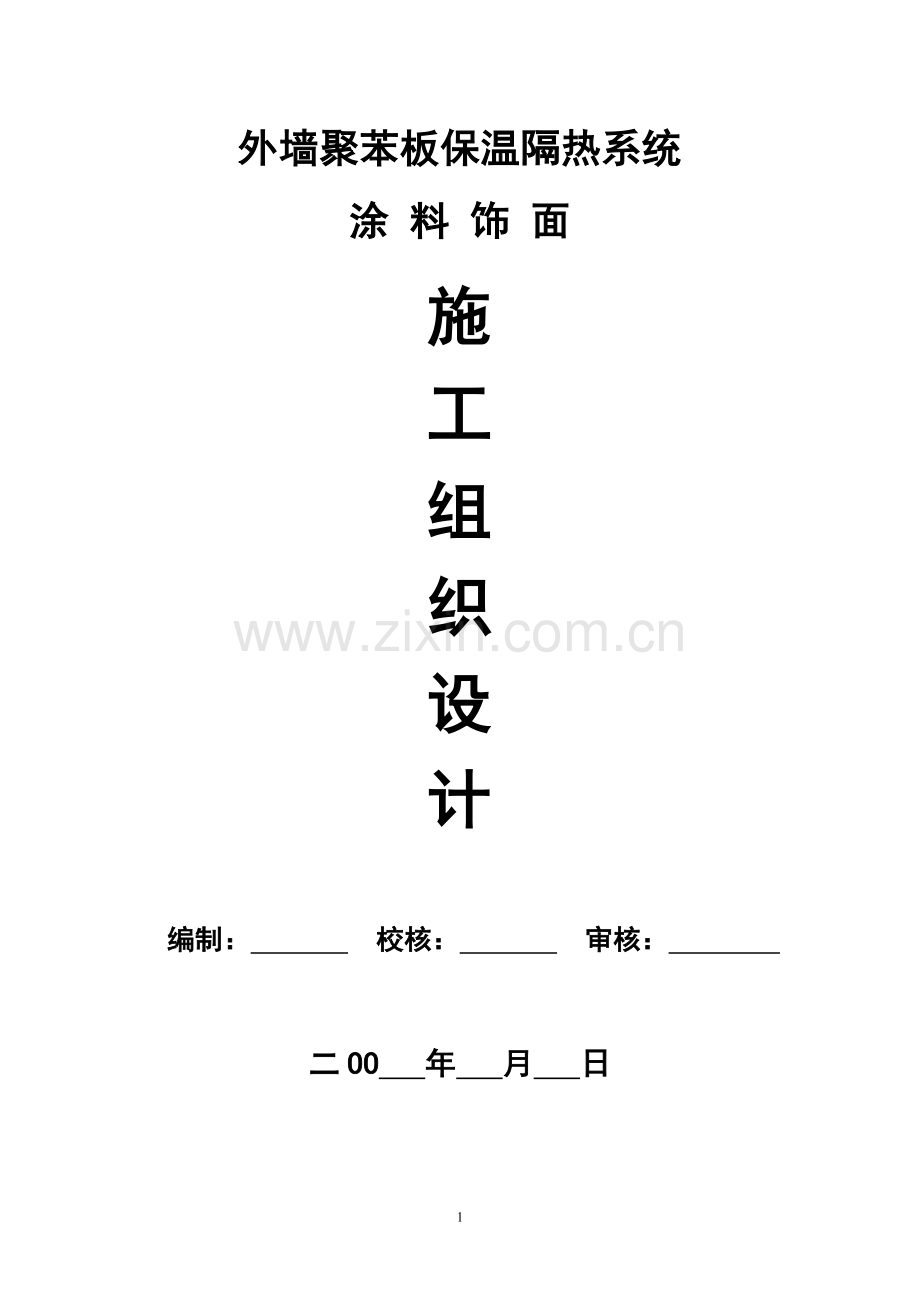

外墙聚苯板保温隔热系统
涂 料 饰 面
施
工
组
织
设
计

编制： 校核： 审核：

二OO 年 月 日

一、 工程概况
本工程为 工程，是由 开发的 ，由 设计，位于 。本工程有 栋，每栋 层的
结构，其檐口高度约 m，外墙采用AJ聚苯板涂料饰面保温系统进行外墙外保温，其保温施工面积约为 m2

二、施工管理目标和组织机构
（一）施工管理目标
1、工期目标：根据本工程的特点，各立面采用平行施工与流水交叉作业的方法组织施工，网络优化组合，确保在质量达到优良标准的前提下，承诺在60天内完成子分部工程全部施工任务。
2、质量目标：满足设计与工程质量验收标准，严格按施工组织设计及相关的施工规范、规程精心组织施工，确保本子分部工程验收质量达到优良标准。
3、文明施工目标：争创施工现场文明工地。
4、安全目标：严格按国务院颁发的《建设工程安全生产管理条例》及建设部颁布的《施工企业安全生产评价标准》的规定和要求进行管理，组织施工，杜绝一切大小安全事故，创建“文明安全工地”，确保工程安全无事故。
（二）施工组织机构图

抹灰班组
质安员
抹灰班组
抹灰班组
质安员
抹灰班组
材料负责人

技术负责人

项目经理
质安负责人
公司质量监组
公司总经理
三、施工方案
（一） 施工条件
1、水电满足生产、生活所需要求，场地要满足材料堆放，并有防雨、防潮措施。
2、外墙和外门窗口施工及验收完毕，外墙抹灰，砼或水泥砂浆地坪应在保温体系施工之前完成，并达到干燥硬化的要求。
3、应尽量避免在外墙面上固定脚手架，因此该改架的地方应在保温施工前改好，并留有施工间距100mm以上。
4、各种进户管线、落水落支架、空调预埋管件等按设计安装完毕。
5、施工环境温度不应低于5℃，风力不应大于5级，风速不宜大于5m/s。雨天不得施工，雨期施工应做好防雨措施。
6、施工用吊篮或专用外脚手架搭设牢固，安全检验合格后方可上人施工。脚手架横竖杆距离墙面、墙角适度，架板铺设应与外墙分格相适应。施工时应有防止工具、用具、材料坠落的措施。
（二） 施工准备
1、施工机具准备
垂直运输机械、木槎板、卷尺、电锤、铝合金靠尺、刷子、托板、拉线、砂纸、剪刀、手锤、手提式搅拌器等。
2、施工材料准备
苯板粘接剂、聚苯板（600×1200）抹面胶浆、专用膨胀锚栓、耐碱网格布（标准网为4×4,加强网为6×6）、分格条,密封膏。
3、生产工人准备
根据合同工期，合理安排保温施工人员，以及各批施工人员进场时间和数量。
4、技术准备
会同甲方、监理公司商议外保温施工的具体位置及各节点的处理方案；
对技术人员及操作工人进行岗前培训和技术交底，认真学习外墙外保温施工规范和施工方法。

（三）施工工艺流程图
基层墙体验收

基层墙体处理
施工准备

弹线

贴翻包网格布

粘贴聚苯板
配制苯板粘结剂
聚苯板打磨找平
做分格条
铺设网格布
清理嵌缝
专用锚栓加强固定

涂刮抹面胶浆第一遍

配制抹面胶浆

涂刮抹面胶浆第二遍

保温系统验收

涂料饰面（土建完成）

(四)现场施工组织
施工阶段的划分
划分原则；以设计图纸为依据，外保温施工规范、规程为标准，科学组织资源，有效地利用时间和空间，组织有序均衡的施工。根据保温工程的施工特点和工艺流程，将该保温工程在施工层次上划分为四个施工阶段。
A基层处理阶段
B保温层施工阶段
C抗裂防护层施工阶段
D涂料饰面阶段（由土建完成）
协调组织
A在施工前，将存在的问题及时处理，开工前编制详细的施工技术交底，使施工人员及施工班组深入了解，形成统一认识，进行有计划、有制度、有措施地组织施工。
B加强与土建队伍的协调、争取土建方的密切配合，保证施工计划的顺利实施，达到工期目标的目的。
C加强现场生产组织、施工质量、施工进度的控制与检查，发现与计划偏差及时处理，使之符合。
(五)施工方法
聚苯板薄抹灰外墙外保温系统，要解决三大技术问题，第一、保温隔热，第二、抗裂防渗，第三、防脱落固定牢固。因此聚苯板薄抹灰外墙保温面系统的基本构造由里至外分别为：
①保温层：能满足设计节能的要求，而保温层又由粘结层，苯板层及锚固层构成。
②抗裂防护层：保护外保温系统，防止开裂和渗水，抗裂防所层又由抹面胶浆和耐碱网格布共同组成。
③涂料层：由土建完成

④其基本构造图如下：

1、基层处理
①施工程序
基层处理
下道工序
外架搭设

②施工要点
A外架搭设：
根据相应规范搭设外架，铺设水平防护，挂好安全网。
B基层处理：
a、对原有墙体必须清理干净，使墙面无浮尘、污垢、脱模剂、涂料、油、蜡、防水剂、泥土等污染物或其它妨碍粘结的材料，并剔除墙体表面的凸出物，必要时用水冲洗墙面，对原有的墙面裂缝≥2㎜宽的要用防水油膏进行挤缝处理。
b、清除基层墙体中松动中风化的部分，并用水泥砂浆填实后找平，用专用界面砂浆对基墙进行拉毛处理。拉毛有效面积≥95%。
2、保温层施工
配制粘结胶浆
施工程序
贴翻包网格布
吊角垂直线、弹水平基准线

配制粘结胶浆
专用锚栓固定
1天后
粘贴聚苯板

下道工序
做分格条

清、嵌缝，打磨平

②施工要点
A吊角垂线、弹水平基准线
a、吊垂线：从上到下吊大角通线，控制各大角垂直度，当中间被腰线打断时应引测吊线。
b、弹水平基准线：从需做保温层首层窗台线下翻300mm弹水平线，作为聚苯板粘贴的基准线。
B聚苯板的粘贴
a、配制粘结胶浆：将粘接剂与水按5：1的比例在手提式搅拌器中，搅拌器中搅拌均匀，静置5分钟再次搅拌即可施工；粘结胶浆应随搅随用，且应在2小时内用完。
b、贴翻包网格布：弹线后，聚苯板粘贴前，在保温系统的末端部位均需预留翻包网格布。其具体操作方法：裁剪好窄幅网格布（宽200㎜，长由需翻包的墙体部位的尺度而定），再在基层墙体上所有洞口四周及系统末端处涂抹上粘结胶浆（宽100mm），然后将窄幅网格布的一端100mm压入粘接胶浆内，余下的甩出备用，并保持清洁。
c、聚苯板切割：标准聚苯板（600宽×1200长×20-30高）粘贴需切割时，应量尺弹线、靠尺，并用壁纸刀裁切。
d、粘结胶浆涂抹方法：用不锈钢抹子，沿聚苯板周边距板边约20mm涂抹配制好的粘结胶浆，其宽度为100mm，厚度为10 mm，同时留50mm缺口不抹胶浆，然后在板的中间部分均匀安置两个圆点，其直径为100mm，如图示

e、聚苯板粘贴方法：
先沿角垂直线和水平基准线铺贴好各大角聚苯板，铺贴时先退后进，由下至上横向铺贴，且阴阳角处均应垂直交错连接；再沿水平基准线拉两角水平通线，铺贴基准聚苯板块，逐排拉通线，逐排向上铺贴，并用靠尺压平操作；如遇门窗洞口，需整块切割套合。
聚苯板涂抹粘结胶浆后应立刻将板平贴在墙体上滑动就位，轻揉均匀挤压，贴紧基准板块，并用2米靠尺压平操作，尽量减小板间高差接缝。聚苯板应错缝搭接，其错缝长度为1/2板长；同时，保证粘结面积大于或等于40%。如图示

C、安装固定件
聚苯板粘贴24小时后方可钻孔锚固。先用电锤在聚苯板“T”字接口处和板中心点上钻孔，其孔径为8㎜，孔深为100㎜，然后用φ8×90专用膨胀锚栓固定，且每平米锚栓不得少于5个。阳角处锚栓应离墙大于100mm，注意锚栓位置应避开分格条位置。如图示

D、清、嵌缝，打磨平
当板间水平拼缝大于5㎜时,应先清理缝隙杂物，再切割聚苯板条填实挤紧；然后再用砂纸对高低接缝进行打磨平整；打磨墙面的动作应是轻柔的圆周运动，不得沿着与聚苯板接缝平行的方向打磨，以防减弱板材与基层墙体的粘接力。
E、分格条处理
a、 当设计有要求时按设计要求设置分格条，当设计无要求时，宜分层设置。
b、 具体做法：先在设置位置弹线，线宽比分格条宽10mm，再用开槽器开槽，槽深比分格条深5mm；接着在槽内嵌满抹面胶浆，再压入网格布；最后将分格条嵌入槽内，同时收去侧沿口浮浆。如图示
3、抗裂防护层施工：它是由抹面胶浆和耐碱网格布共同组成的抗裂防护层。
① 施工程序
涂刮抹面胶浆找平
铺压耐碱网格布
涂刮抹面胶接打底

保温系统验收

涂料饰面

②施工要点
A、配制抹面胶浆：将抹面砂浆与水按5：1的比例搅拌均匀，静置5分钟后再次搅拌方可施工。抹面胶浆应随拌随用，且应在2小时内用完。
B、抗裂防护层施工方法：用不锈钢抹子、在聚苯板表面均匀涂抹一层面积略大于一块网络布的抹面胶浆，厚度约为2-3mm，再立即将网格布压入湿的抹面胶浆中，直至网格布全部被覆盖，同时将接口预留的网格布沿板侧翻包至板面压入抹面胶浆中。然后再在其表面涂抹1-2mm厚抹面胶浆找平。抹面胶浆总厚度为3-5mm。全部抹面胶浆施工完毕后，至少养护24小时，方可进行下道工序。
C、网格布的铺设
a、先铺各阴阳角双层网格布，采用竖铺法，且预留100mm甩出搭接，然后做直大角（见详图）
b、阴阳角做好后，应自上而下沿外墙一圈一圈横向铺设网格布；横向应与大角预留的100mm网格布搭接，垂直方向网格布底部应预留100mm不抹浆，待下一圈网格布铺贴后，再用预留的100mm网格布铺压在下圈网格布顶部。（见详图）
4、特殊部位处理及注意事项
① 阴阳角处理如图示

② 门窗洞口处理如图示

③ 滴水处理
沿土建方做好的水泥砂浆鹰嘴滴水贴聚苯板，坡度与已做的鹰嘴坡度一致。如图示：

④空调板接口、阳台接口处理如图示

⑤墙面伸缩缝、墙身变形缝处理如图示

⑥架管洞处理如图示

5、 防火隔离带施工要点
防火隔离带的施工与主体保温系统同步进行，两种保温材料间不留缝隙。
（1）基层处理
清洁基层墙面的灰尘、异物等。
（2）弹线
在需设置防火隔离带的位置，弹好水平线，在需要弹线部位弹好线。
（3）调制聚合物胶浆
在干净的塑料桶中将聚合物胶浆与净水按4：1的比例进行混合，并用低速搅拌器搅拌成稠度适中的胶浆，净置5分钟。使用前再搅拌一次。调好的胶浆宜在2小时内用完。
（4）铺设保温板
4．1 将聚苯板切割成与防火隔离带相同的宽度的条状。
4．2 将聚苯板粘结面满涂一层聚合物粘结胶浆，厚度5mm-10mm。
4．3 将涂好胶浆的聚苯板立即粘贴于墙体上，滑动就位，用2米靠尺压平，保证其平整度和粘贴牢固。
（5）打磨、修整
打磨防火隔离带上下两侧各200mm宽范围的主体部分保温板，使保温板面低于主体其它部位保温板3-5mm。
（6）铺设加强网，安装锚固件
裁剪宽度大于防火隔离带宽度400mm的钢丝网，横向铺设在防火隔离带保温材料上，使上下两边均与主体保温材料搭接200mm，每块岩棉板的周边接缝及板中间安装锚栓，并固定好网格布。锚栓深度为基层内不小于50mm。锚固件的头部要略低于保温板，锚栓间距300mm。
锚栓安装完毕后，钢丝网与主体部位保温板平齐。
（7）抹面层聚合物胶浆并找平
在防火隔离带保温材料上均匀涂抹聚合物抗裂抹面胶浆，将钢丝网全部覆盖，并将搭接至主体保温材料上的钢丝网压入胶浆。待干燥后进行大面网格布的铺设。
在铺设主体保温材料网格布时，将防火隔离带完整覆盖，并保持面层的平整。
6、 注意事项
A、 首层外墙应采用双层网格布，底层铺设6×6加强网格布，采用对接，面层铺设4×4标准网格布搭接。
B、聚苯板的接缝应紧密，且平齐，仅在聚苯板需翻包网格布时，才可以在聚苯板的侧面涂抹粘结胶浆，其它情况下均不得在聚苯板侧面涂抹粘结胶浆或挤入粘接胶浆。
C、聚苯板出厂前应在自然条件下陈化42天或在60度蒸气中陈化5天。
D、各种材料应分类存放并挂牌标明材料名称，不得用错、不得在聚苯板上放置易燃及溶剂性化学物品，不得在上面进行电气焊作业。
E、合理安排工序，严禁颠倒作业，对已开始进行施工的保温墙体不得随意开凿孔洞，如确实需要，应通知现场技术人员并在施工完毕后恢复原状。
（六）保证措施
1、质量保证措施
　质量是企业的生命，只有树立“质量第一、信誉第一”的思想，加强管理，保证有良好的质量，才能赢得市场，取得生存发展，在本工程施工中，我们将建立完整的质量保证体系，制定具体的质量保证措施，精心组织施工，确保该分项工程质量。
　　①质量保证体系
　　A高起点、高标准的质量管理
　　施工前制定《质量保证计划》的《施工组织设计》由专人监督实施，发现问题及时向公司反馈，并进行整改。
B建立健全的内部质量检验机构
　　公司和项目采取定期组织质量大检查与随机进行质量检查相结合的方法，并将检查结果进行统计分析，寻找质量问题或潜在质量问题的根源，加以解决，避免同一问题的重复出现。
　　C严格执行各项施工规范程，保证依法施工
认真贯彻执行国家及行业颁布的各种外保温的技术标准，施工规范和质量评定标准。
　　D 坚持自检、互检、交接检制度
　　每道工序完工后，按质量标准要求进行“三检制度”，不合格产品不得进入下一道工序，实行层层把关，从根本上消除隐患，达到“防患于未然”的目的。
　　E遵循监理程序
　　认真学习合同文件及有关技术规范，自觉接受建设方代表和现场监理工程师的监督，及时作好各种施工原始资料的记录，收集和整理工作。
　　②质量保证具体措施
　　A原材料的质量保证
　　　a各种保温原材料出厂合格证齐全；
b胶粘剂应符合JG149-2003表4的要求
c聚苯板应符合JG149-2003表5、表6要求外，还应符合GB/T10801.1-2002第II类的其它要求
d抹面胶浆应符合JG149-2003表7的要求
e耐碱网格布应符合JG149-2003表8的要求
f专用膨胀锚栓应符合JG149-2003表9的要求。
　　B施工方面的质量保证
a基层要清除干净，清理外粉中松动，空鼓的部份，并用水泥砂浆找平。
　　　B所有胶浆从配制完成，到施工完毕均不能超过其初凝时间，如超过则作弃料处理；
c保温层的质量控制：要求聚苯板粘结面积大于40%，保证具有足够的粘结力；要求专用锚栓每平方米大于等于5-7个且锚固至基层墙体深度≥25mm；吊大角垂直线先贴大角再拉水平通线，贴大面墙体，并用2-3m铝合金靠尺检测，以保证其垂直度和平整度符合规范要求。垂直度允许偏差，±5mm/层，≤20mm/全高；平整度允许±4mm。
d抗裂防护层的质量控制：吊大角垂直通线，傍铝合金靠尺先做直各大角；然后拉水平通线粉刷其它墙面，同时用靠尺检测，控制其平整度，垂直度允许偏差，±4mm/层，≤20mm/全高；平整度允许±4mm，阴阳角方正差为≤±4mm。
2、安全保证措施
安全生产是工程顺利实施的前提，同时也能起到提高工作效率，加强施工质量的作用，因此施工中应切实加强安全生产管理，严格遵守有关安全操作规程，严禁违章作业。
　　①保证安全生产制度
　　A严格执行三级安全教育，组织工人，尤基是新进工人进行安全生产规章制度和安全技术操作规程学习，未经安全教育和交底的人员，不准上岗作业。
　　B公司成立安全生产领导小组，定期组织开展安全检查，发现事故苗头及时分析原因和组织处理，把各种事故隐患消灭在萌芽状态。
　　C进入施工现场的人员必须戴好安全帽，禁止穿高跟鞋，拖鞋，打赤脚、赤膊等。对安全事故的处理必须执行“四不放过”的原则。
②保证安全生产措施
A安全帽、安全带的保护措施
　　a安全帽
　　·安全帽必须经有关部门验收合格后方能使用；
　　·正确使用安全帽，并扣好帽带；
　　·不准把安全帽抛、扔、坐、垫；
　　·不准使用缺衬、缺带或破损安全帽。
　　b安全带
　　·安全带必须经有关部门验收合格后方能使用；
　　·安全带使用两面年后，必须按规定抽检一次，对抽检不合格的必须更安全绳后才能使用；
　　·安全带应储存干燥、通风的仓库内，不准接触高温、明火、强酸或尖锐坚硬物体；
　　·安全带应高挂低用，不准将绳打结使用；
　　·安全带上的各种部件不得任意拆除，更换新绳时要注意加绳索。
B用电安全保护措施
　　a电动施工工具支线要绝缘好，无老化、破损和漏电；
　　b严禁使用花线或塑料胶质线，导线不得随地拖拉或绑在架管上；
c电箱内应设置漏电保护器，选用合适的额定漏电动作电流进行分极配合。
C中小型机器具安全保护措施
　 a砂浆搅拌机
　　必须拱设防雨操作棚，机体安装坚实平稳；
　　应有专人持证上岗操作；
　　必须有良好导线接地，接地电阻符合规定；
　　砂浆机筒体保护齐全，开料应配备圆盘或手转盘。
　 b手持电锤
　　必须单独安装漏意保护器；
　　外壳必须有效按地或接零保护；
　　橡皮电线不得破损。
C防火安全
工地建立防火责任制，职责明确；
施工道路兼做消防通道，必须保持时刻畅能无阻。
（七）施工进度计划用保证措施
1、合同工期
在对施工图纸进行认真研究，并对施工现场进行详细踏勘的基础上，结合本公司的综合实力和以往类似工程施工经验及业主对工期的具体要求，确保外保温工程工期为60天。
2、保证措施
　　　①在接到开工命令后，工程部将积极迅速组织人员和工器具进场，做好施工前各项准备工作。
　　　②外保温技术负责人长驻工地，全盘负责本工程的施工进度，及时解决施工中遇到的问题，保证施工中各环节，各工序之间的协调与平衡。
　　　③加强科技力度，对工期计划和资源予以优化，进行动态控制管理，编制相应的资源用量计划，确保资源满足计划需要，为计划的执行提供可靠的物质保证。
　　　④选用技术培训娴熟的生产工人，合理增加劳动力，按时足额支付职工和民工工资，采取经济手段调动工人的生产积极性，加强劳动纪律，提高工作效率。同时农忙和节假日不放假，采取补贴工资手段稳定队伍，确保季节施工队伍不减员，保证施工正常进行。
　　　⑤根据本工程的特点和实际情况，组织连续、平行、流水施工。
　　　⑥要求参与施工的技术人员彻底熟悉图纸和施工组织设计，按照设计与施工技术规范验收标准组织施工，确保一次性合格率100%，不因工程质量返工而延误工期。
（八）资源需要量计划
针对本工程施工特点和合同工期要求，现对劳动力、施工材料、施工机具计划做出如下安排：
1、 主要工器具使用计划
序号
工器具名称
型号
功率
数量
备注
1
手提式搅拌机

2
电锤

3
不锈钢抹子

4
铝合金靠尺

5
手锤

2、劳动力安排计划
序号
工种
计划投入工人数
基层处理
保温层阶段
抗裂层防护阶段
1
泥工

2
普工

3、主要材料计划用量表
序号
名称
单位
数量
备注
1
苯板粘接剂
T

2
聚苯板（600×1200×20-30）
M3

3
抹面胶浆
T

4
耐碱标准网格布（网径4×4）
100m2

5
专用膨胀锚栓（φ6×90）
100个

（九）成品保护措施
1、外保温施工完毕后严禁用重物敲打，猛烈碰撞；
2、争取土建方密切配合，外墙拆架时，严禁架管、架板碰撞外墙边角；
3、窗洞口严禁踩踏；
4、外墙严禁悬挂重物，对空调架、晾衣架、落水管支架等要预先留好伸出墙外的预埋铁，否则要进行特殊处理。
5、分格条、滴水槽、门窗框、管道、槽盒上残存的抹面胶浆要及时清理干净。
（十）现场文明施工
1、材料堆放要整齐划一，所有胶凝材料还要采取防雨、防水、防潮措施。
2、施工管理人员、作业人员一律要持牌作业，现场作业人员按领导干部、管理人员、生产工人分别配戴红、蓝、黄三种安全帽。
3、聚苯板接口打磨时散落的聚苯屑应即时用刷子、扫把清理干净。
4、翻动架板时，先要清除其上的渣料，同时要注意下层人员的安全。
5、现场施工人员必须服从统一管理，不许聚众闹事，打牌赌博，自觉遵纪守法，所有民工要“三证”齐全。
（十）施工平面布置（略）
