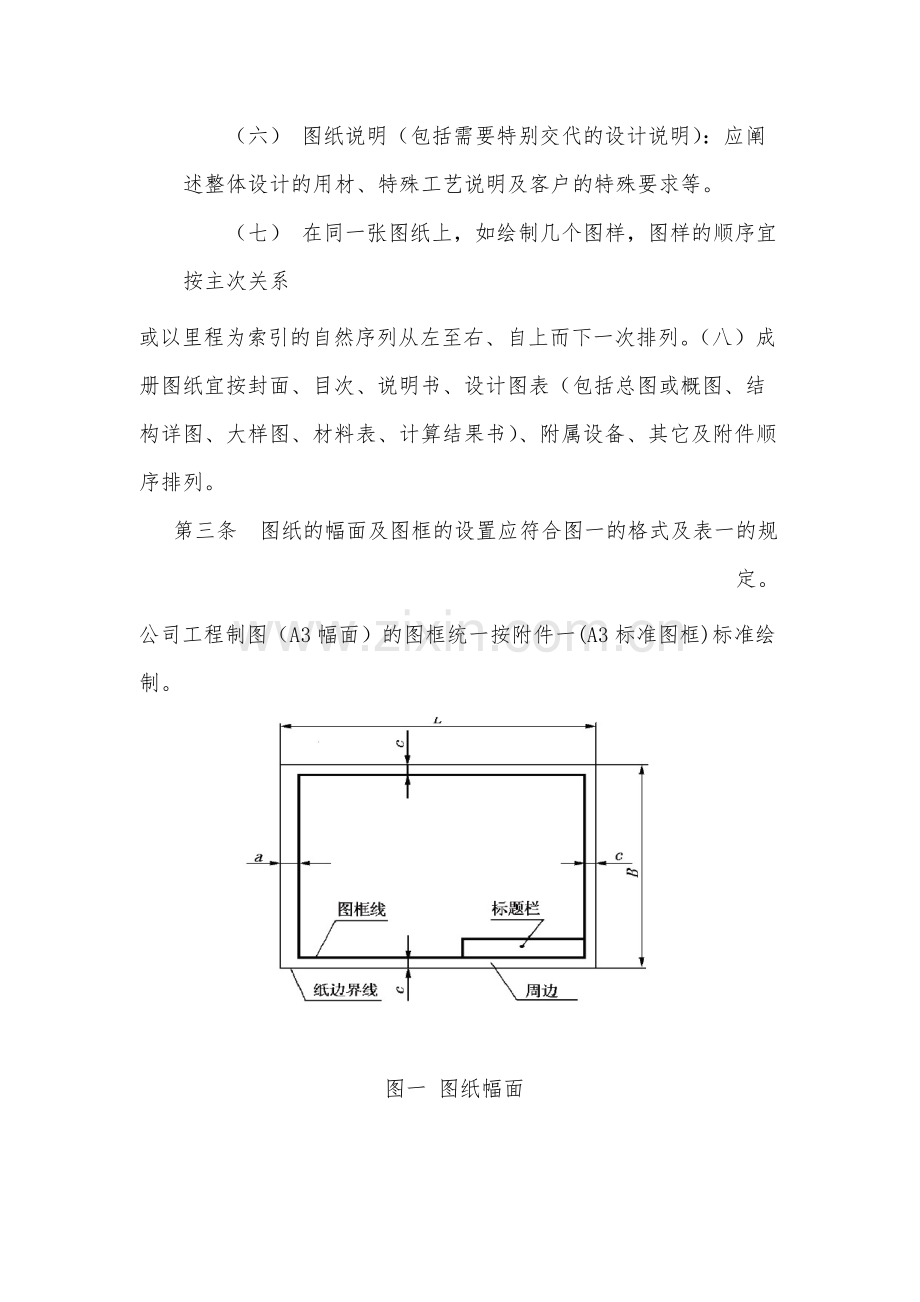

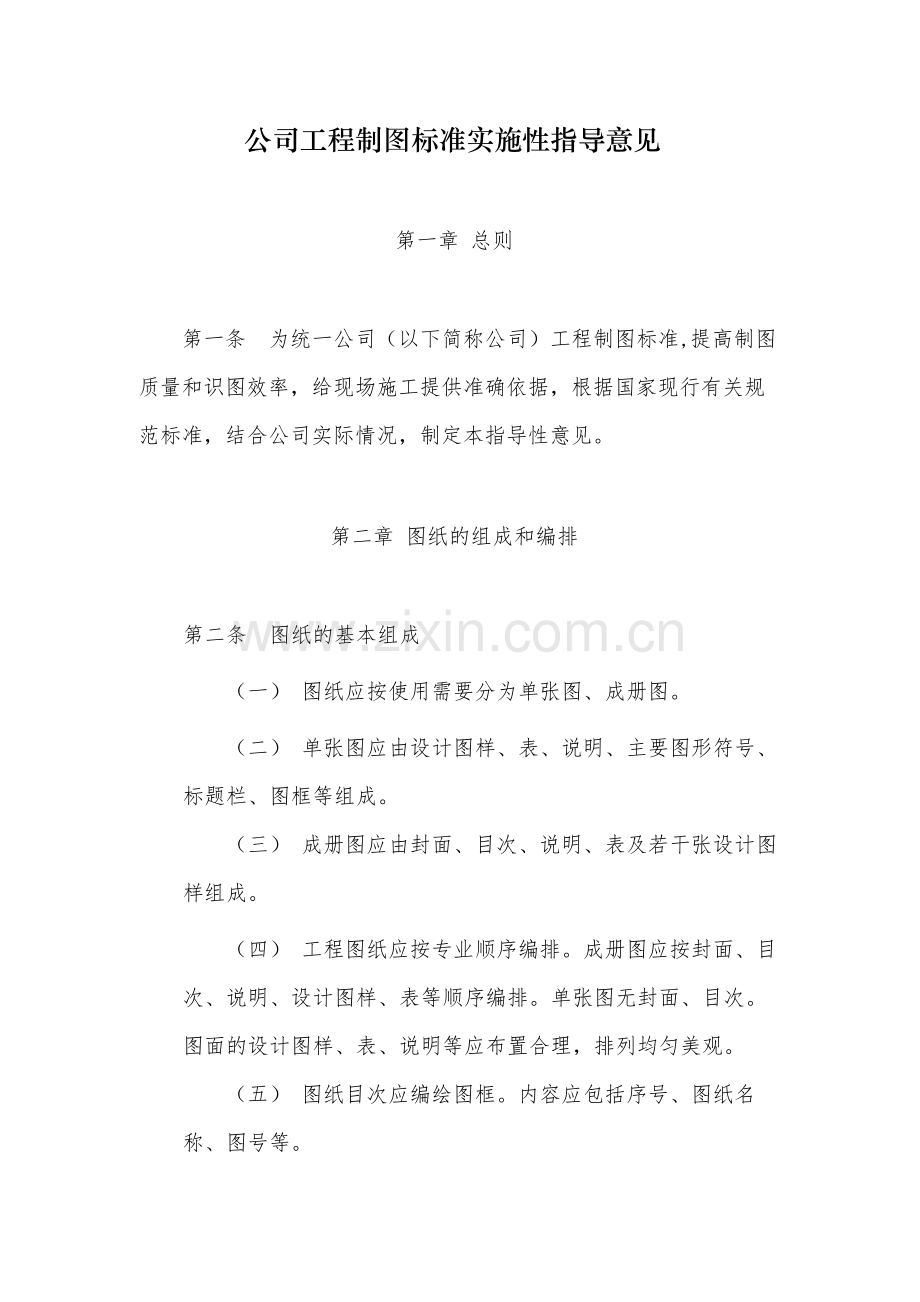

公司工程制图标准实施性指导意见 第一章 总则 第一条 为统一公司（以下简称公司）工程制图标准,提高制图质量和识图效率，给现场施工提供准确依据，根据国家现行有关规范标准，结合公司实际情况，制定本指导性意见。 第二章 图纸的组成和编排 第二条 图纸的基本组成 （一） 图纸应按使用需要分为单张图、成册图。 （二） 单张图应由设计图样、表、说明、主要图形符号、标题栏、图框等组成。 （三） 成册图应由封面、目次、说明、表及若干张设计图样组成。 （四） 工程图纸应按专业顺序编排。成册图应按封面、目次、说明、设计图样、表等顺序编排。单张图无封面、目次。图面的设计图样、表、说明等应布置合理，排列均匀美观。 （五） 图纸目次应编绘图框。内容应包括序号、图纸名称、图号等。 （六） 图纸说明（包括需要特别交代的设计说明）：应阐述整体设计的用材、特殊工艺说明及客户的特殊要求等。 （七） 在同一张图纸上，如绘制几个图样，图样的顺序宜按主次关系或以里程为索引的自然序列从左至右、自上而下一次排列。（八）成册图纸宜按封面、目次、说明书、设计图表（包括总图或概图、结构详图、大样图、材料表、计算结果书）、附属设备、其它及附件顺序排列。 第三条 图纸的幅面及图框的设置应符合图一的格式及表一的规定。公司工程制图（A3幅面）的图框统一按附件一(A3标准图框)标准绘制。 图一 图纸幅面 幅面代号 尺寸代号 A0 A4 A3 A2 A1 BL 8411189 594841420594297420 210297 c 10 5 a 25 注：图幅的宽度b不得增减，其长度L不够时，0-3图幅可按L/8的倍数增加，但延长总长度不宜超过L。 表一 幅面及图框尺寸（单位：mm） 第四条 公司内制图的标题栏格式统一按图二进行绘制。标题栏分为三个区域，分别为签字区、图名区及图号区。 图二 标题栏（mm） （一） 签字区的设计栏应由具体绘图的工程技术人员填写，技术主管或工程部长复核，项目总工审核，公司直管项目由公司审批、其他项目由子（分）公司审批。 （二） 图名区第一行据实填写统一格式的公司名称，第二行填写工程项目名称，第三行填写单位工程名称，第四行填写分部分项工程名称 XX 图。图名区的列宽可根据需要适当加宽。 （三） 图号区中图号栏自行按统一格式编制，格式为单位工程名称-页码/总页码。比例尺据实填写，如图中含有2个或2个以上图样时，则填写“见图”。日期为绘图完成日期。 具体示例参见附件2（某项目图纸示例）。 第五条 附表 （一） 当图纸中需要附表时，表格宜布置在图纸的右端，布置应合理、均匀、美观。 （二） 表格均应有表名，表名注写于表正上方。 （三） 表格内文字位置应对齐;表格内栏目间文字、数值相同时、应重复写出，不得简写;表内文字最末一句不应加句号。 第六条 说明 （一） 图纸中需要说明的事项，应编写在每张图的右端。有表格时，应在表的下方、标题栏上方加以叙述。在叙述事项的左上角应标“说明” 字样。 （二） 当说明事项需要划分层次时，层次的编号应用阿拉伯数字标注。 （三） 几张图组成的同类型图纸，说明宜写在最后一张图上。 第七条 图样中应选用国家现行标准规定的图形符号，图形符号的绘制应符合下列要求。 （一） 未注明尺寸者，当需按比例制图时，应根据实测或实际尺寸比例绘制。 （二） 当不需按比例制图时，应根据图面布置，使图形符号大小适当。 （三） 在同一张图中，同一图形符号的尺寸应一致。 （四） 图形符号除需要按实际方向表示者，均应垂直于图幅下边线绘制。 （五） 必要的重点图形符号应在图纸中予以制表说明。 第三章 图线 第八条 常用绘图线型有实线、虚线、折断线、点划线等。线宽一般分粗线、中线、细线三种。粗线的线宽宽度b为基本线宽，中线及细线的线宽分别为0.5b和0.25b。 第九条 图线的基本宽度b，宜从下列线宽系列中选取:2.0mm、1.4mm、1.0mm、0.7mm、0.5mm、0.35mm。 第十条 每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表二中相应的线宽组。同一张图纸内应选用相同线宽组。 线宽比 线宽组 b 2.0 1.4 1.0 0.7 0.5 0.35 0.5b 1.0 0.7 0.5 0.35 0.25 0.18 0.25b 0.5 0.35 0.25 0.18 - - 注：1、需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2、同一图纸内，各不同线宽组中的细线，可统一采用比较细的线宽组细线 表二 线宽组(mm) 第十一条 公司内绘图一般应选用b值为1.0mm的线宽组。细线线宽可直接由CAD的默认线宽代替。如有需要，也可选择其他线宽组。 第十二条 工程建设制图，应选用表三所示的图线。 名称 用途 粗实线 隧道的衬砌轮廓线、新建各种给排水管线 中实线 钢筋线、预应力钢筋、路肩线、隧道断面开挖线 细实线 结构图轮廓线、尺寸线、尺寸界线、索引符号、高程符号、材料分界线、限界线 粗虚线 新建各种给排水管线不可见部分、规划管道 中虚线 隧道中心线 细虚线 结构不可见轮廓线、不可见材料分界线、不可见限界线、辅助线 点划线 中心线、对称线 折断线 断开界线 注：以上用途为各图线的常用用途，其他用途详见各专业制图标准。 表三 图线 第十三条 图纸的图框、标题栏及表应采用表四的线宽。 幅面代号 图框线 标题栏、表外框线 标题栏、表分格线 A0、A1 1.4 0.7 0.35 A2、A3、A4 1.0 0.7 0.35 表四 图框、表格线的宽度（mm）第十四条 图线画法的一般规定 （一） 相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于1.0mm。 （二） 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。 （三）点划线的两端，不应是点。点划线与点划线交接或点划线与其他图线交接时，应是线段交接。 （四） 虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。 （五） 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。 第四章 字体 第十五条 文字的高度尺寸系列为2.5、3.5、5、7、10、14、20mm。当采用更大的字体时，其字高应按2的比例递增。 第十六条 公司内制图文字应采用仿宋_GB2312，宽高比为 0.7。汉字的高度不得小于3.5mm、数字的高度不得小于2.5mm。图名、表名下方加双划线，分别为0.5mm粗实线与0.25mm细实线(细实线可采用CAD默认线宽代替)。粗实线与细实线间距为1mm。 第十七条 为便于识图，图中的文字高度根据图幅的大小采用第十五条的标准适当调整，以便图示内容比例协调，清晰视读。 第五章 比例 第十八条 绘图选用的比例，应根据图面大小及图样的复杂程度，并结合图面布置合理、清晰、均匀、美观的原则,从表五中选用，并优先选用表中的常用比例。 常用比例 11、 12、 15、 110、 120、 150、 1100、 1150、1200、 1500、 11000、 12000、 15000、 110000、 120000、 150000、 1100000、 1200000 可用比例 13、 14、 16、 115、 125、 130、 140、 160、180、 1250、 1300、 1400、 1600 表五 绘图所用的比例 第十九条 一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。 第二十条 比例采用阿拉伯数字表示，一张图纸只有一个图样时应标注在标题框中，一张图纸有两个及两个以上的图样时，应标注在图名正下方。比例标注的字高应为图名字高的一半。 第二十一条 公司工程制图务必按比例绘制，力戒”示意“,以便在绘图过程中发现现场地形地貌或结构设计的干扰之处，予以及时处理。 第六章 符号 第二十二条 剖切符号 （一） 剖面的剖切符号，由剖切位置线及剖视方向线组成，均应以粗实线绘制，剖切位置线的长度宜为6-10mm；剖视方向线应垂 直并短于剖切位置线，宜为4-6mm，用单边箭头表示。剖切符号的编号采用阿拉伯数字或拉丁字母编排并成对表示，并写在剖视方向线的端部。如图三所示： 图 图三 （二） 断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为610mm。 （三） 断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向。如图四所示： 图四 （四） 剖面图或断面图宜与被剖切图样在同一张图上显示，如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。 第二十三条 索引符号 （一） 索引符号由参考圆、引出线组成。 （二） 图样中的某一局部或构件，如需另见详图，应以索引符号索引（如图五a所示）。索引符号的圆及直径均以细实线绘制，圆的直径应为10mm。 （三） 索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（如图五b所示）。 （四） 索引处的详图，如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的图纸号（如图五c 所示）。 （五） 索引处的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号（如图五d所示）。 图五 索引符号 第二十四条 零件、钢筋、杆件、设备等的编号，应以直径为 6mm 的细实线圆表示，按顺序用阿拉伯数字排号。 第二十五条 详图符号 （一） 详图的位置编号，应以详图符号表示，详图符号应以粗实线绘制，直径宜为10mm。 （二） 详图与被索引的图样在一张图纸内时，应在详图符号内用阿拉伯数字注明详图编号（如图六a）。 （三） 详图与索引的图样不在一张图纸内时，可用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸的图纸号（如图六b）。 图六 详图符号 第二十六条 引出线应以细实线绘制，宜采用水平方向的直线或水平方向成 30、45、60、90的直线再折为水平的直线。文字说明宜在横线的上方或端部。 图七 引出线 第二十七条 视图的简化画法应符合下列规定：（一）当图形较大时，可用折断线绘出图形表示的范围，折断线选用细实线。如图八所示： 图八 折断线 （二）当图形需折断简化表示时，折断线宜等长，成对布置。两线间距宜为5mm。越过省略部分的尺寸线不应折断，并标注实际尺寸。如图九所示： 图九 图形折断简化画法 第二十八条 当用大样图表示较小且复杂的图形时，其放大范围，应在原图中采用细实线图形圈出，并用引出线标注，如图十所示： 图十 大样图范围标注 第七章 标注 第二十九条 尺寸标注 （一） 尺寸界限与尺寸线均应采用细实线。尺寸起止符号可采用单箭头表示。当箭头尺寸不足时，可采用反箭头标注或斜线代替箭头；尺寸数字宜标注在尺寸线上方中部。当标注位置不足时，中部相邻的尺寸数字可错开标注，也可引出标注。 （二） 相互平行的尺寸线，应从被标注的图样轮廓线由近向远整齐排列，分尺寸线离轮廓线近，总尺寸线离轮廓线较远，平行尺寸相隔间距宜为5-10mm。 （三） 尺寸宜标注在图样轮廓线以外、不宜与图线、文字及符号相交。 （四） 图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。 （五） 连续排列的等长尺寸，可采用间距数间距尺寸的形式标注。 （六） 杆件或管线的长度，在单线图(桁架简图、钢筋简图、管线简图)上，可直接将尺寸数字沿杆件或管线的一侧注写。如图十一所示： 图十一 单线图尺寸标注 第三十条 高程符号 （一）图样中的高程应为绝对高程，如个别情况需标注相对高程时，应注明相对高程与绝对高程的换算关系。（二）在图样中需要特别指明某些部位的高程时，高程符号应采用细实线绘制的等腰三角形表示，高度为3mm，底角为45。如图十二（a）。如标注位置不够，也可按图十二（b）所示形式绘制。 图十二 高程符号 （三） 标高符号的尖端应指至被注高度的位置。尖端一般应向下，也可向上。标高数字应注写在标高符号的左侧或右侧(图十三)。 图十三 标高的指向 （四） 标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位。 （五） 零点标高应注写成0.000，正数标高不注“+”，负数标高应注“-”，例如3.000、-0.600。 第八章 图层与颜色 第三十一条 采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。图层具有颜色、线形、状态等属性。 第三十二条 图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。 第三十三条 实际绘图过程中，应根据图样的复杂程度，设置不同的图层及颜色，方便对图样的辨识及修改。特别是结构轮廓线、内部结构线及标注线，应采用不同颜色，以示区别，便于视图。 第九章 附则 第三十四条 本指导性意见自公布之日起开始实行，由公司技术中心负责解释。
