阻燃剂基本知识.ppt

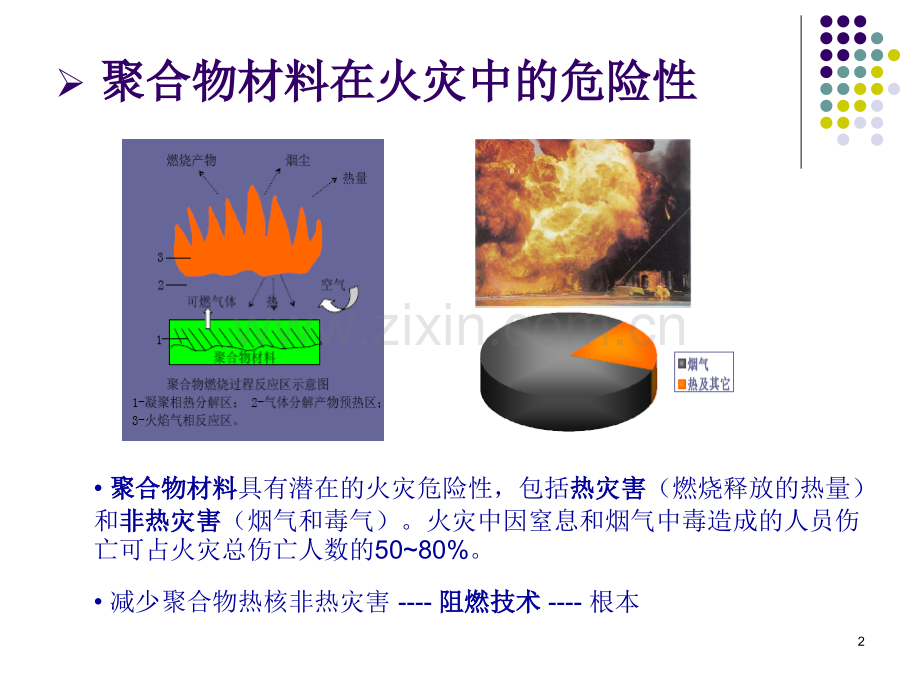

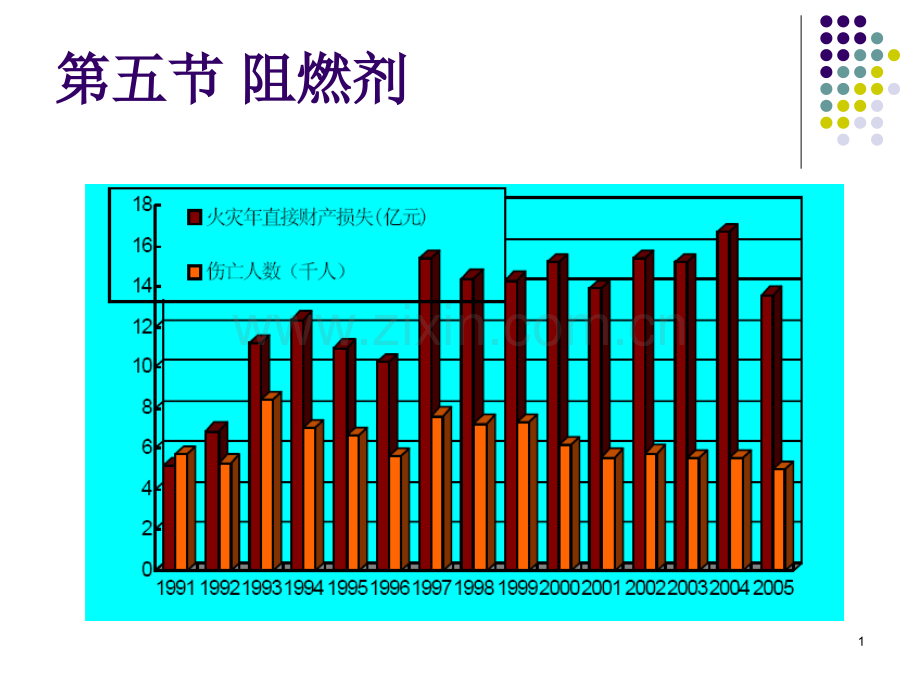

第五节第五节 阻燃剂阻燃剂1 聚合物材料在火灾中的危险性聚合物材料在火灾中的危险性 聚合物材料聚合物材料具有潜在的火灾危险性，包括热灾害热灾害（燃烧释放的热量）和非热灾害非热灾害（烟气和毒气）。火灾中因窒息和烟气中毒造成的人员伤亡可占火灾总伤亡人数的5080%。减少聚合物热核非热灾害-阻燃技术阻燃技术-根本2一、塑料阻燃概述一、塑料阻燃概述 常用的热塑性塑料如PE、PP、PS、ABS、PC、POM、PA等性能优良，但易燃，燃烧时产生大量烟雾和有毒气体，使人中毒窒息而死，且影响消防救援工作；PVC等含氯塑料本身不燃，但往往因加入其它物质（如增塑剂等）而可燃。大部分聚合物材料是可燃的大部分聚合物材料是可燃的3衡量阻燃性的指标衡量阻燃性的指标1、氧指数（、氧指数（OI）氧指数定义为塑料试样在N2-O2混合气体中保持连续燃烧所需的最低氧气体积分数。式中，N2和O2代表两种气体的流量。塑料的氧指数越小，说明其连续燃烧所需氧气的浓度越低，材料越易燃；反之，塑料的氧指数越大，说明其连续燃烧所需氧气的浓度高，材料越不易燃。4常见塑料的氧指数常见塑料的氧指数塑料品种塑料品种氧指数氧指数塑料品种塑料品种氧指数氧指数聚甲醛(POM)14.9聚酰胺(PA1010)25.5聚氨酯(PU)17.0软质聚氯乙烯(SPVC)26.0发泡聚乙烯(PE)17.1聚酰胺(PA6)26.4聚甲基丙烯酸甲酯(PMMA)17.3酚醛树脂(PF)30.0聚乙烯(PE)17.4聚苯醚(PPO)30.0聚丙烯(PP)18.0聚砜(PSF)32.0聚苯乙烯(PS)18.1蜜胺树脂(MF)35.0丙烯腈-丁二烯-苯乙烯(ABS)18.2聚酰亚胺(PI)36.0环氧树脂(EP)19.8聚苯硫醚(PPS)40.0聚对苯二甲酸丁二醇酯(PBT)20.0纯聚氯乙烯(PVC)45.0聚对苯二甲酸乙二醇酯(PET)20.6硬质聚氯乙烯(HPVC)50.0氯化聚醚(CP)23.0聚苯并咪唑(PBI)58.0聚酰胺(PA66)24.3聚偏氯乙烯(PVDC)60.0聚碳酸酯(PC)24.9聚四氟乙烯(PTFE)95.05u 当OI 27时，为难燃塑料。大多数塑料的大多数塑料的OI都达不到都达不到27，而阻燃场合对，而阻燃场合对塑料的塑料的OI要求都在要求都在30左右，因此大部分树脂左右，因此大部分树脂都需要进行阻燃改性处理。都需要进行阻燃改性处理。62、美国、美国UL标准（标准（UL-94）美国UL-94标准的测试方法为观察塑料在直接接触火源时的燃烧情况，并划分为三个级别。V-0级级 离火后10s熄灭，并不引燃其下方30cm处的药棉。V-1级级 离火后1030s熄灭，并不引燃其下方30cm处的药棉。V-2级级 离火后30s熄灭，并引燃其下方30cm处的药棉。73、最大比光密度（、最大比光密度（Dm）这是衡量塑料发烟量大小的指标，也称为最大烟密度。塑料的最大比光密度越大，说明其发烟性越大，燃烧时冒黑烟越浓，对环境污染越大。塑料品种塑料品种最大比光密度最大比光密度塑料品种塑料品种最大比光密度最大比光密度POM0PVDC98PA61PET390PMMA2PC427LDPE13PS494HDPE39ABS720PP41PVC720PTFE55 含双键、苯环类和含氯类塑料发烟量比较大。而塑料燃烧时无烟的标准为最大比光密度低于300，因此PET、PC、PS、PPO、ABS及PVC等需要进行消烟改性。8二、阻燃剂的作用机理二、阻燃剂的作用机理1、塑料的燃烧、塑料的燃烧 塑料的燃烧过程是一个极其复杂的热氧化反应过程，导致燃烧的基本要素是热热、氧氧和燃料燃料。9塑料的燃烧过程塑料的燃烧过程第一阶段：热引发过程。外部热源或火源的热量导致塑料发生从固态到液态的相态变化；第二阶段：热降解过程。塑料吸收的热量足以克服分子内原子间某些弱小的键能时，开始发生降解反应，其实质为空气中氧存在下的一种自由基链式反应，反应的结果可生成可燃气体；第三阶段：燃烧过程。热降解反应生成的可燃气体浓度达到着火极限后，与氧气相遇，当塑料吸收的热量足以使可燃气体燃烧时，可引发塑料燃烧，并从局部向整体扩散。此时对易燃塑料而言，即使去掉火源，燃烧也将继续。102、阻燃剂的阻燃机理、阻燃剂的阻燃机理阻燃剂是通过吸热作用、覆盖作用、抑制链反应、不燃气体的窒息作用等若干机理发挥其阻燃作用的。多数阻燃机是通过若干机理共同作用达到阻燃目的。11（1）吸热作用）吸热作用u 任何燃烧在较短的时间所放出的热量是有限的，如果能在较短的时间吸收火源所放出的一部分热量，那么火焰温度就会降低，辐射到燃烧表面和作用于将已经气化的可燃分子裂解成自由基的热量就会减少，燃烧反应就会得到一定程度的抑制。12如：Al(OH)3阻燃剂的阻燃机理就是通过提高聚合物的热容，使其达到热分解温度前吸收更多的热量，从而提高其阻燃性能。这类阻燃剂充分发挥其结合水蒸汽时大量吸热的特性，提高其自身的阻燃能力。13（2）覆盖作用）覆盖作用u 在可燃材料中加入阻燃剂后，阻燃剂在高温下能形成玻璃状或稳定泡沫覆盖层，隔绝氧气，具有隔热、隔氧、阻止可燃气体向外逸出的作用，从而达到阻燃目的。如有机磷类阻燃剂受热时能产生结构更趋稳定的交联状固体物质或碳化层。u 碳化层的形成一方面能阻止聚合物进一步热解，另一方面能阻止其内部的热分解产生物进入气相参与燃烧过程。14（3）抑制链反应）抑制链反应u 根据燃烧的链反应理论，维持燃烧所需的是自由基。阻燃剂可作用于气相燃烧区，捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。15如：含卤阻燃剂，它的蒸发温度和聚合物分解温度相同或相近，当聚合物受热分解时，阻燃剂也同时挥发出来。此时含卤阻燃剂与热分解产物同时处于气相燃烧区，卤素便能够捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。16（4）不燃气体的窒息作用）不燃气体的窒息作用u 阻燃剂受热时分解出不燃气体，将可燃物分解出来的可燃气体的浓度冲淡到燃烧下限以下。同时也对燃烧区内的氧浓度具有稀释的作用，阻止燃烧的继续进行，达到阻燃的作用。u 在聚合物热分解产生可燃性气体的同时，如果聚合物-阻燃剂体系能分解产生不燃气体，如H2O、N2、HCl、HBr、CO2、NH3等。172、阻燃剂的消烟机理、阻燃剂的消烟机理在火灾中烟是最先产生和最易致死且贻误救火时机的因素，据统计火灾中的死亡人数有80%是窒息所致，所以当代的“阻燃”是与“消烟”相提并论的，而且对某些高聚物如PVC而言“消烟”比“阻燃”更为重要。烟雾的组成 可见部分为固体悬浮物。可见部分为固体悬浮物。可见部分为固体悬浮物。可见部分为固体悬浮物。其中黑烟为炭黑，粒径为0.030.05m；白烟为悬浮在空气中的微小粒子。不可见部分为气体。不可见部分为气体。如HCl、CO2、CO、HCN及甲烷等，其中HCl、CO及HCN为有毒气体。18常见塑料烟雾组成常见塑料烟雾组成气体气体HClCO2CONH3HCNCH4C2H4C2H2气体含量气体含量/%PE-738210-721853462.5PS-619178-6.5181330.1PVC286657117-1169.3PA66-59020.59.83140941560.7PAN-55610.8-565.9-7.437.7PU-66617.3-3.321431451.4EP-1138157-2.2162.37.452.9 塑料消烟的基本原理塑料消烟的基本原理塑料消烟的基本原理塑料消烟的基本原理为加入无机消烟剂，改变塑料的降解方式，抑制炭微粒的形成，使之形成焦炭，并吸收有毒气体。19三、阻燃剂的要求及分类三、阻燃剂的要求及分类 阻燃剂的要求阻燃剂的要求1、阻燃剂不损害塑料的物理力学性能。2、阻燃剂的分解温度需适应进行阻燃加工塑料的需要。阻燃剂必须在塑料热分解时急速分解以发挥其阻燃效果，但是阻燃剂在塑料成型加工时又不能发生热分解。3、具备耐候性。4、具有持久性。进行阻燃加工的塑料制品都是准备长期使用的物品，所以阻燃效果不能在制品使用期中消失。5、价格低廉。20阻燃剂阻燃剂添加型添加型反应型反应型卤系阻燃剂卤系阻燃剂无卤阻燃剂无卤阻燃剂乙烯基衍生物乙烯基衍生物含氯化合物含氯化合物含羟基化合物含羟基化合物含环氧基化合物含环氧基化合物 阻燃剂的分类阻燃剂的分类水合金属氧化物水合金属氧化物磷系阻燃剂磷系阻燃剂金属氧化物金属氧化物金属硼化物金属硼化物膨胀型阻燃剂膨胀型阻燃剂21四、常用阻燃剂四、常用阻燃剂22（一）卤系阻燃剂（一）卤系阻燃剂（一）卤系阻燃剂（一）卤系阻燃剂 卤族元素阻燃效率的顺序是IBrClF。因为C-F键很稳定，难分解，故阻燃性能差，而碘化物的热稳定性差，具有实用价值的仅是溴和氯的化合物。工业上用氯和溴化合物阻燃效能顺序为脂肪族脂环族芳香族。但脂肪族卤化物热稳定性差，加工温度不能超过205oC，芳香族卤化物热稳定性好，加工温度可达315oC，作为卤化物，卤素的含量高。23 卤系阻燃剂的阻燃原理1、在燃烧时，卤系阻燃剂于200300oC分解放出HX，能捕获造成降解的高能自由基H.和HO.，延缓或终止反应。2、HX为一种难燃气体，密度比空气大，可覆盖在材料表面，降低其可燃性气体的浓度，抑制材料的燃烧。由于卤系阻燃剂作用时会产生大量的烟雾，有毒且具有腐蚀性的卤化氢气体，不仅妨碍救援工作，而且会腐蚀仪器和设备，产生二次危害，目前卤系阻燃剂的用量有逐渐减少的趋势。241、氯化石蜡、氯化石蜡氯化石蜡包括含氯量50%和含氯量70%的两大类产品，含氯量50%的主要用作PVC的辅助增塑剂，含氯量70%的则主要作为阻燃剂使用。含氯70%的氯化石蜡为白色粉末，化学稳定性好，价廉，用途广泛，常和Sb2O3混合使用。可用于PE、PS、聚酯、合成橡胶的阻燃剂。氯化石蜡的缺点是分解温度较低（120oC），在塑料成型时有时会发生热分解，使制品着色切腐蚀金属模具。252、四溴双酚、四溴双酚A性质：灰白色粉末。熔点180-184，沸点316（分解）。用途：用于塑料；橡胶；纺织；纤维和造纸等工业作阻燃剂，如用于环氧；聚碳酸酯；聚酯；酚醛及ABS等树脂中，使制品具有良好的阻燃性和自熄性。目前正式用于电视高压包灌注环氧树脂中。263、十溴二苯醚、十溴二苯醚性质：白色或淡黄色粉末。熔点304-309。溴含量83.3%。几乎不溶于所有溶剂。热稳定性良好。用途：添加型阻燃剂，用途广泛。可用于PE、PP、ABS、PBT、PET以及硅橡胶、三元乙丙橡胶制品中。该品与Sb2O3并用阻燃效果更佳，是无污染阻燃剂。该品作为阻燃剂在物性和经济性两方面都比较好。但其缺点是耐候性差，并会使树脂发黄。用于高冲击聚苯乙烯中的添加量为12%-15%。27欧盟的欧盟的RoHS指令指令欧盟的RoHS指令是对有害物质的限制指令，于2006年7月开始停止某些物质在电子电器设备中的使用：铅铅汞汞镉镉六价铬六价铬多溴联苯多溴联苯多溴联苯醚多溴联苯醚28（二）无卤阻燃剂（二）无卤阻燃剂（二）无卤阻燃剂（二）无卤阻燃剂 21世纪应着力于开发新型低毒低烟、无污染的阻燃剂。从环保的角度考虑，国外许多国家已经限制了对环境有污染的阻燃剂的生产和使用。欧洲已经开始限制含卤阻燃剂的销售，日本禁止使用使电缆燃烧时产生酸性气体的阻燃剂，美国已制定了采用低卤电缆包覆层的规定。含卤阻燃体系逐渐被无卤阻燃体系替代已是大势所趋。现在常用的无卤阻燃体系包括：无机阻燃剂、有机磷系阻燃剂、膨胀型阻燃剂以及有机硅阻燃体系等。291、水合金属氧化物、水合金属氧化物氢氧化铝（氢氧化铝（ATH）氢氧化铝习惯上也称为氧化铝三水合物，可适用于不饱和聚酯、PVC、EP、酚醛树脂等，由于氢氧化铝阻燃性补强，因此添加份数高达4060份，氢氧化铝阻燃的塑料在火焰中发烟性较小是一个突出的优点。氢氧化铝的脱水吸热温度较低，为235350oC，因此在塑料刚开始燃烧时的阻燃效果显著。氢氧化镁（氢氧化镁（MDH）氢氧化镁阻燃剂具有良好的阻燃效果，同时还能够减少塑料燃烧时的发烟量，起到消烟的作用。氢氧化镁还具有安全无毒，高温加工时热稳定性好等优点。由于阻燃能力不强，因此添加份数高达4060份。氢氧化镁分解温度较高，达340490oC，吸热量也较小，因此对抑制材料温度上升的性能比氢氧化铝差，对聚合物的炭化阻燃作用却优于氢氧化铝。因此两者复合使用，互为补充，其阻燃效果比单独使用更好。302、磷系阻燃剂、磷系阻燃剂 磷系阻燃剂的阻燃机理为促使塑料初期分解时的脱水和炭化，这一脱水炭化过程必须依赖塑料本身的含氧基团。此阻燃剂对本身结构中含氧的塑料阻燃效果好，而对于不含氧的PE、PP等塑料，单独使用效果不好，应与氢氧化铝和氢氧化镁一起协同使用，才会有良好的阻燃效果。磷系阻燃剂包括无机磷系阻燃剂和有机磷系阻燃剂。无机磷系阻燃剂：红磷、磷酸酯、磷酸铵盐、多磷酸盐及聚磷酸铵等。有机磷系阻燃剂：磷酸三苯酯、磷酸三甲苯酯、磷酸甲苯二苯酯、丙苯系磷酸酯、丁苯系磷酸酯等。31（1）无机磷系阻燃剂）无机磷系阻燃剂 阻燃机理：燃烧时生成磷酸、偏磷酸、聚偏磷酸等，覆盖于树脂表面，可促进塑料表面炭化成炭膜；聚偏磷酸则呈黏稠状液态覆盖于塑料表面。这种固态或液态膜能阻止自由基逸出，又能隔绝氧气。磷系与氮系、卤系及金属氢氧化物等阻燃剂都有协同作用，并用可产生协同阻燃和消烟效果。无机磷系阻燃剂的耐水性差，与聚烯烃的相容性差，致使制品的力学性能下降，所以在聚烯烃中用量少。32红磷红磷 红色至紫红色粉末，因仅含有磷元素，所以比其他磷化物阻燃效率高。如7.5%红磷填充PA的氧指数可达35%，而加入15%磷酸酯阻燃剂的PA氧指数仅为28%。红磷的缺点为与树脂的相容性差、易吸湿、颜色太深。红磷进行微囊化处理后，与树脂的相容性提高，吸湿性降低，但需防止红磷与氧及水接触而生成剧毒的磷化氢，必须加入磷化氢捕捉剂。33聚磷酸铵（聚磷酸铵（APP）白色粉末，随聚合度增大而吸水性降低。APP在250oC以上分解，释放出水和氨，并生成磷酸，阻燃机理为吸热降温和稀释可燃气体。APP由于分子内含有磷和氮，具有很好的协同作用，阻燃效果很好。34（2）有机磷系阻燃剂）有机磷系阻燃剂 有机磷系阻燃剂与树脂的相容性好，可保持树脂的透明性；缺点为热稳定性差、易水解、渗出性大等。优点为阻燃和增塑双功能，阻燃无卤化。由于有机磷系阻燃剂大多为油状，与粒状树脂不易混合，因此常用于热固性不饱和聚酯、聚氨酯、软PVC、PVC糊树脂及纤维素树脂等。353、金属氧化物、金属氧化物 最常用Sb2O3（ATO），单独使用时，没有什么阻燃效果。与卤化物等其他阻燃剂并用，具有优良的阻燃效果和抑烟效果，因此可以用作卤类阻燃剂的阻燃协效剂。Sb2O3的粒度越细，阻燃效果越好，加入量越小。由于Sb2O3的价格太高，近年来开发了其代用品，具体品种有硼酸锌、氧化锌、氧化铁、氧化锡等。364、硼化合物、硼化合物 作为阻燃剂使用的无机硼化合物主要是硼酸锌和硼酸钡，与Sb2O3一样，它们和卤化物有协同作用，其效果虽不及Sb2O3，但价格为Sb2O3的1/3左右，所以用量稳步增长，主要用于PVC和不饱和聚酯。375、氮系阻燃剂、氮系阻燃剂 又称为三嗪系阻燃剂，主要为三聚氰胺及其衍生物。它具有多重反应功能，稳定性、耐久性和耐候性优异，无卤、低烟、光稳定性，阻燃效果好，同时价廉。缺点为加入氮系阻燃剂的复合体系加工性不好，与树脂分散性差。常用品种有三聚氰胺、三聚氰胺脲氰酸盐（MCA）等，往往需加入协同剂，用于PA、PU、PO、PET、PS、PVC等树脂中。氮/磷为最常用的协同阻燃体系。386、膨胀型阻燃剂、膨胀型阻燃剂 膨胀型阻燃剂不是单一的阻燃剂品种，是以氮、磷、碳为主要成分的无卤复合阻燃剂，它不含卤素，也不采用氧化锑为协同剂，其体系内自身具有内协同作用。由于此类阻燃剂在受热时发泡膨胀，所以成为膨胀型阻燃剂。膨胀型阻燃剂基本克服了传统阻燃技术中的缺点，有如下优点：高阻燃性、无熔滴行为，对长时间或重复暴露在火焰中有较好的抵抗性；无卤、无氧化锑；低烟、少毒、无腐蚀性气体产生。39 膨胀型阻燃剂由三个部分组成：酸源（脱水剂）、膨胀型阻燃剂由三个部分组成：酸源（脱水剂）、炭源（成炭剂）、气源（发泡源）。炭源（成炭剂）、气源（发泡源）。1、酸源、酸源一般为无机酸或无机酸化合物，可与树脂作用，促进炭化物的生成。品种：磷酸、硫酸、硼酸、磷酸铵盐、磷酸酯、磷酸盐及聚磷酸铵等，以聚磷酸铵最为常用。2、炭源、炭源主要为一些含碳量较高的多羟基化合物或碳水化合物，如树脂本身、淀粉、季戊四醇及其二聚体和三聚体等。3、气源、气源为含氮类化合物如铵类和酰胺类，具体有尿素、三聚氰胺、双氰胺、聚磷酸铵、聚氨酯、聚脲树脂等。氮化合物除起发泡作用外，对炭化层的形成也有促进作用。40 膨胀型阻燃剂的阻燃过程膨胀型阻燃剂的阻燃过程1、在较低温度时，由酸源放出能与多元醇反应且可作为脱水剂的无机酸；2、在稍高于释放酸的温度下，无机酸与多元醇（炭源）进行酯化反应，体系中的胺可作为酯化反应的催化剂，使酯化反应加速进行；3、体系在酯化反应前或反应过程中熔化；4、反应过程中产生的水蒸汽和由气源产生的不燃气体使已处于熔融状态的体系膨胀发泡，同时多元醇和酯脱水炭化，形成无机物和炭残余物，使体系进一步膨胀发泡；5、反应接近完成时，体系胶化和固化，形成多孔泡沫炭层。417、抑烟剂、抑烟剂 钼化物迄今被认为是最好的消烟剂，如Shemlnwilliams公司开发的Kegad911A是含少量锌和钼的络合物，在PVC中添加4%可减少烟量1/3。由于钼化物价格昂贵，采用硼酸锌、二茂铁、氢氧化铝、硅的化合物与少量钼化物复配，是解决消烟问题较现实的途径，如Climax公司开发的Moly-FR-201是钼酸铵和氢氧化铝的复合物，在PVC中添加510份发烟量可减少43%。42此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！43
