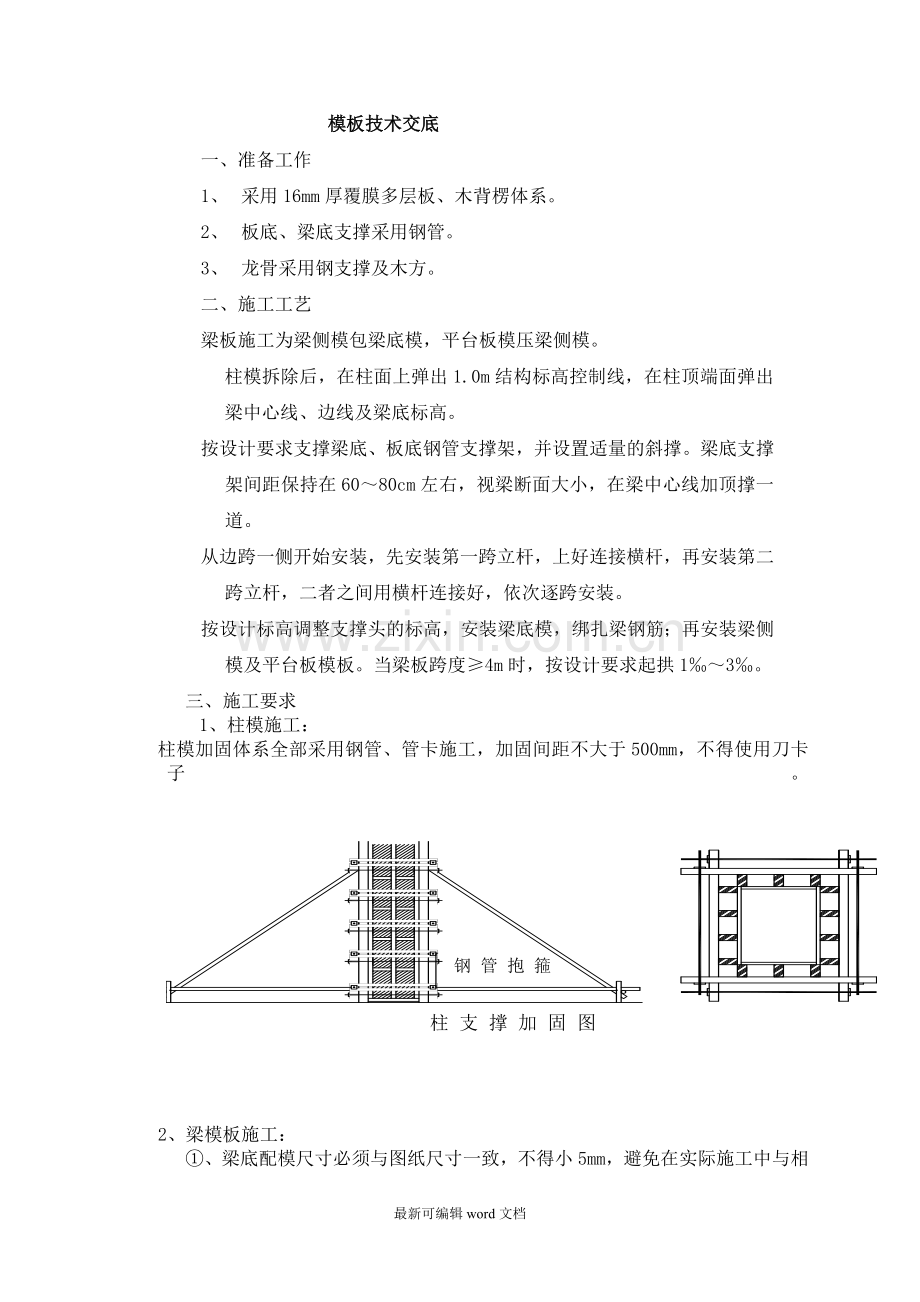

模板技术交底
一、准备工作
1、 采用16mm厚覆膜多层板、木背楞体系。
2、 板底、梁底支撑采用钢管。
3、 龙骨采用钢支撑及木方。
二、施工工艺
梁板施工为梁侧模包梁底模，平台板模压梁侧模。
柱模拆除后，在柱面上弹出1.0m结构标高控制线，在柱顶端面弹出梁中心线、边线及梁底标高。
按设计要求支撑梁底、板底钢管支撑架，并设置适量的斜撑。梁底支撑架间距保持在60～80cm左右，视梁断面大小，在梁中心线加顶撑一道。
从边跨一侧开始安装，先安装第一跨立杆，上好连接横杆，再安装第二跨立杆，二者之间用横杆连接好，依次逐跨安装。
按设计标高调整支撑头的标高，安装梁底模，绑扎梁钢筋；再安装梁侧模及平台板模板。当梁板跨度≥4m时，按设计要求起拱1‰～3‰。
三、施工要求
1、柱模施工：
柱模加固体系全部采用钢管、管卡施工，加固间距不大于500mm，不得使用刀卡子。

2、梁模板施工：

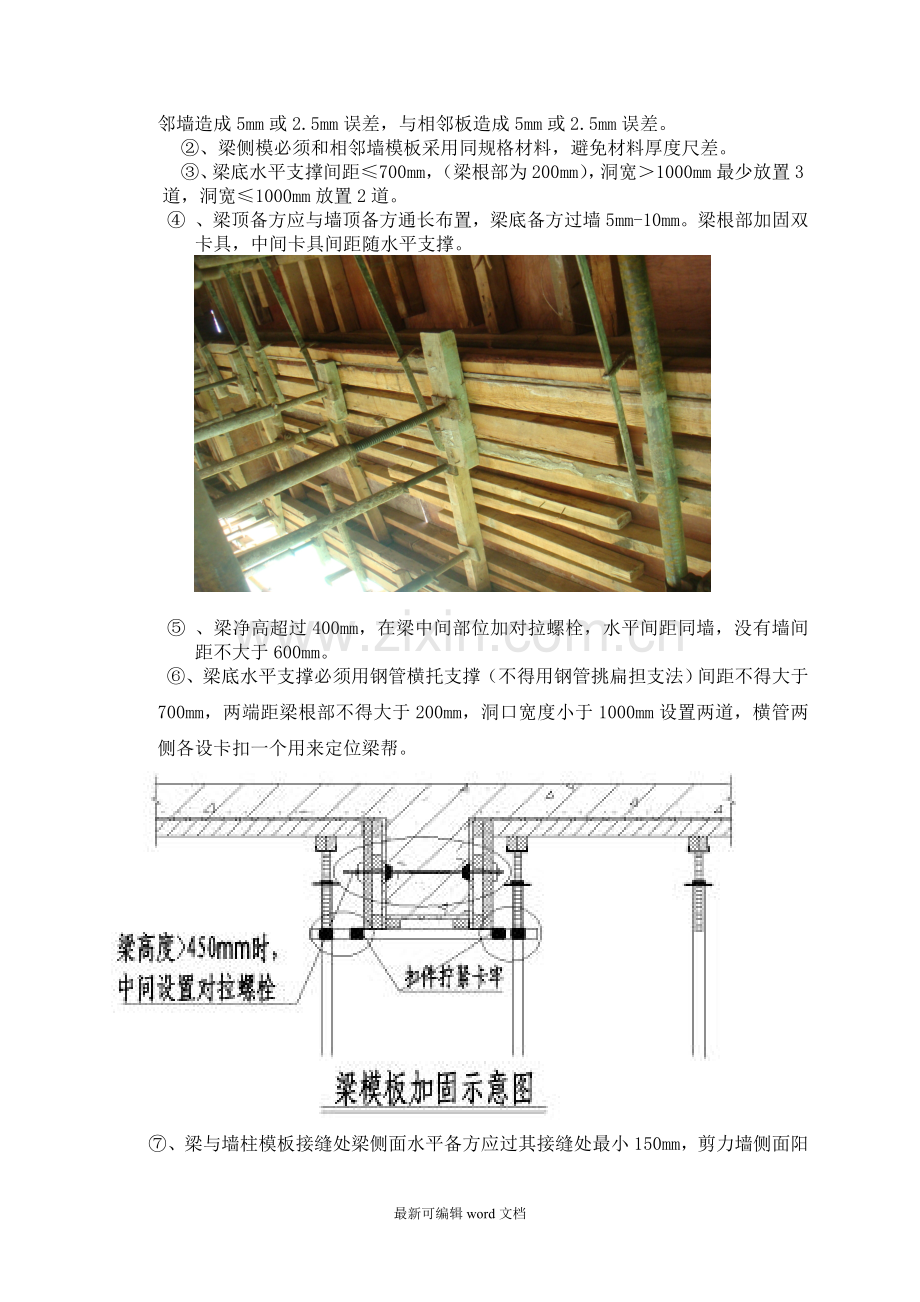

①、梁底配模尺寸必须与图纸尺寸一致，不得小5mm，避免在实际施工中与相邻墙造成5mm或2.5mm误差，与相邻板造成5mm或2.5mm误差。
②、梁侧模必须和相邻墙模板采用同规格材料，避免材料厚度尺差。
③、梁底水平支撑间距≤700mm，（梁根部为200mm），洞宽＞1000mm最少放置3道，洞宽≤1000mm放置2道。
④ 、梁顶备方应与墙顶备方通长布置，梁底备方过墙5mm-10mm。梁根部加固双卡具，中间卡具间距随水平支撑。

⑤ 、梁净高超过400mm，在梁中间部位加对拉螺栓，水平间距同墙，没有墙间距不大于600mm。
⑥、梁底水平支撑必须用钢管横托支撑（不得用钢管挑扁担支法）间距不得大于700mm，两端距梁根部不得大于200mm，洞口宽度小于1000mm设置两道，横管两侧各设卡扣一个用来定位梁帮。

⑦、梁与墙柱模板接缝处梁侧面水平备方应过其接缝处最小150mm，剪力墙侧面阳角备方在梁底位置截断，梁顶备方应与墙顶备方通长布置。
⑧、现浇板和梁跨度大于4米起拱。起拱高度大间不超过15mm,小间按10mm。
3、门洞口过梁
主体施工时根据建筑图，门洞口过梁必须与主体结构梁整体支模并浇筑成型（如下图）。

四、顶板模板
a. 支撑体系
1) 支撑体系采用碗扣式或钢管扣件式满堂脚手架。
2) 立杆间距≤1000mm，立杆底部设置100×100mm木垫板。
3) 满堂脚手架距地1600mm~1800mm设水平杆，底部距地不大于200mm设置扫地杆。
b. 主龙骨的设置
1) 主龙骨为60×90木方，U托顶部立放两根木方，严禁只放置一根，主龙骨距墙的距离≤450mm；
2) 立杆顶部U托旋出长度≤300mm，不允许采用底托。
c. 次龙骨的设置
次龙骨选用60×90木方立放，中心间距150mm。次龙骨端头距墙或梁≤100mm。次龙骨交错顶在墙或梁侧模阴角备方上。
d. 顶板模板标高及水平度
1) 底模上表面标高允许偏差为±5mm；
2) 对于跨度小于4m的板：四角与中心点的五点极差不大于5mm，可考虑中心起拱高度为5mm，正负偏差±3mm；
3) 对于跨度大于或等于4m的板：四角的四点极差不大于5mm，中心点位置起拱高度对应于水平标高为15mm正负偏差±3mm。

五、下沉间做法:
厨卫间降板区域必须使用定型钢模，厨卫间降板部位必须使用型钢制作定型钢模板，模板应安装牢固，保证模板不跑位、不变形。待混凝土达到强度时再拆模，并及时做好成品保护工作。
(1) 卫生间反坎的模板安装
卫生间反坎的模板必须采用定型钢模、定型卡具，安装牢固。
（2）管井洞口的封堵
管井洞口的封堵必须采用木模板，并使用钢管和U托支撑，不得采用穿线吊模的方式。
（3）模板的清理
模板安装完成后对模板内的垃圾进行集中清理，尤其梁、墙内的锯末等必须使用高压水枪进行清洗，不得使用吸尘器及吹风机等机械。
(4) 模板全部完成后，班组长及质检员必须亲自全数检查开间、进深、净高，偏差值在允许偏差范围内方可报验。
整体校模过程：
支设过程中的检验：检查墙柱模定位尺寸——检查螺栓孔距及背棱——检查墙面平整及水平度，开间校正——检查阴角、柱墙端及节点加固——检查顶板架体搭设及顶板木方铺设（钢龙骨）——水平线校正板标高、水平度（五点水平）调整模板翘曲对板平整的影响——检查模板拼缝；
砼浇筑过程中的模板校正：板上看模：检查下沉间定位，上返梁、外帮校正；
板下看模：检查加固——正确封堵存在漏浆隐患的节点——砼浇筑后校正柱墙垂直平整——红外线水平仪检查天棚模板五点水平及标高有问题相应调整；
拆模后的检查：墙体拆模完成后立即对墙面垂直平整进行检查并数据上墙，天棚按水平线检查天棚五点极差及水平度，对漏浆的部位应及时处理，3天内对缺陷部位整改完成；

六、质量要求(参万科A4标准）：
预留洞位置： 10mm
预留洞截面内部尺寸 ： +10mm
轴线位移： 5mm
标高 ： ±5mm
截面尺寸： ±5mm
垂直度： 8mm
相邻两板面高低差 : 2mm
表面平整度： 8mm
接缝间距： 2mm

七、材料要求：
方木必须用压刨刨平，特别是立方尺寸必须一致，大板必须每个房间用同一种材料，多层板及竹胶板不允许混用。
（2）、固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确，其允许偏差如下：
预埋钢板中心线位置 3mm 预埋管、预留孔中心线位置 3mm
预埋螺栓中心线位置 2mm 预埋螺栓外露长度 +10mm 0mm
预留洞中心线 10mm 预留洞截面内部尺寸 +10mm 0mm
现浇结构模板安装的允许偏差,规定如下：
轴线位置： 5mm 底模上表面标高 ±5mm
截面内部尺寸（基础） ±10mm
（柱、墙、梁） ＋4mm －5mm
层高垂直（全高≤5m） 6mm
（全高＞5m） 8mm
相邻两板表面高低差 2mm 表面平整（2m长度上） 5mm
