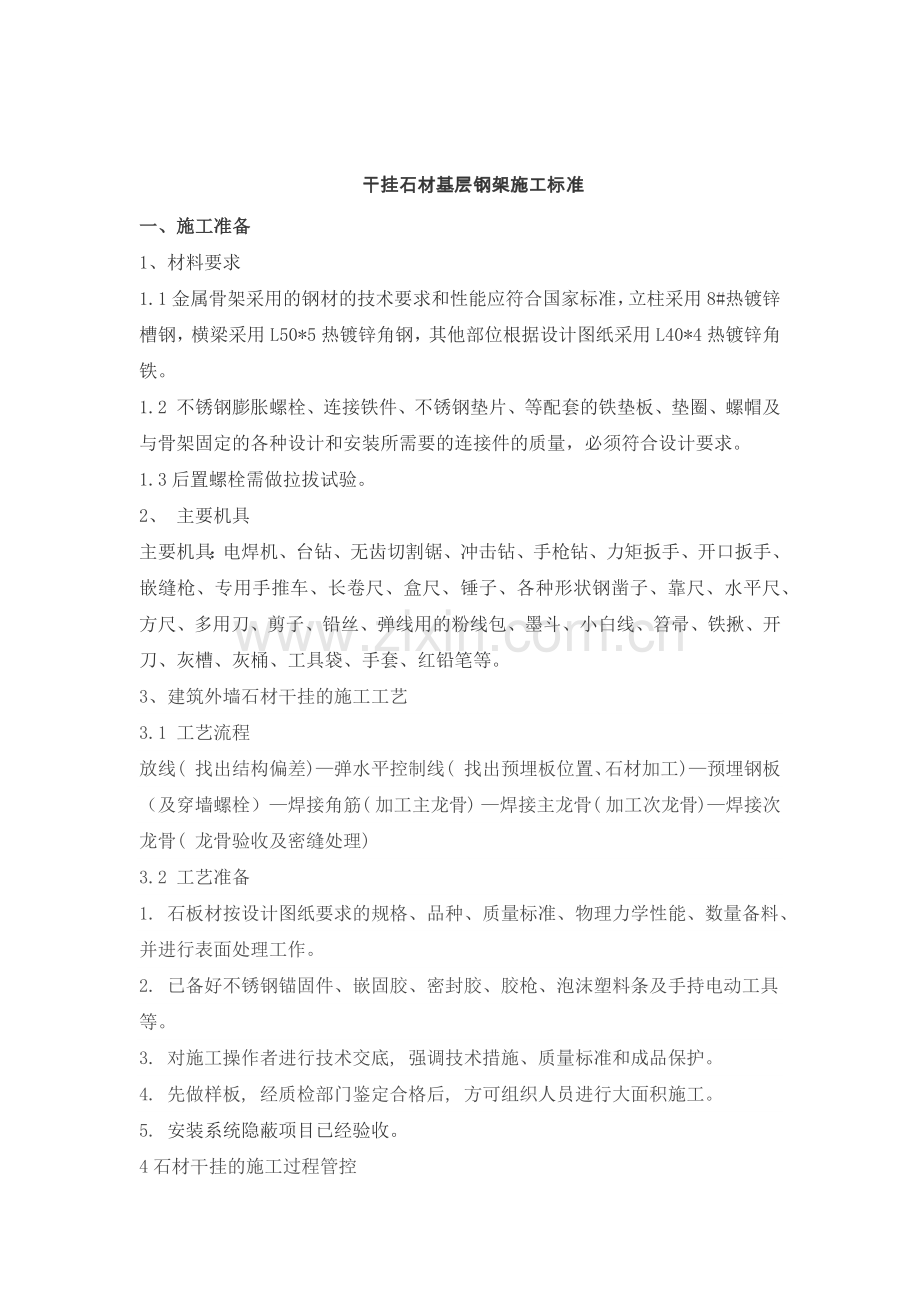

干挂石材基层钢架施工标准一、施工准备1、材料要求1.1金属骨架采用的钢材的技术要求和性能应符合国家标准，立柱采用8#热镀锌槽钢，横梁采用L50*5热镀锌角钢，其他部位根据设计图纸采用L40*4热镀锌角铁。1.2 不锈钢膨胀螺栓、连接铁件、不锈钢垫片、等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合设计要求。1.3后置螺栓需做拉拔试验。2、 主要机具主要机具：电焊机、台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状钢凿子、靠尺、水平尺、方尺、多用刀、剪子、铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁揪、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。3、建筑外墙石材干挂的施工工艺3.1 工艺流程放线( 找出结构偏差)弹水平控制线( 找出预埋板位置、石材加工)预埋钢板（及穿墙螺栓）焊接角筋( 加工主龙骨) 焊接主龙骨( 加工次龙骨)焊接次龙骨( 龙骨验收及密缝处理) 3.2 工艺准备1. 石板材按设计图纸要求的规格、品种、质量标准、物理力学性能、数量备料、并进行表面处理工作。2. 已备好不锈钢锚固件、嵌固胶、密封胶、胶枪、泡沫塑料条及手持电动工具等。3. 对施工操作者进行技术交底, 强调技术措施、质量标准和成品保护。4. 先做样板, 经质检部门鉴定合格后, 方可组织人员进行大面积施工。5. 安装系统隐蔽项目已经验收。4石材干挂的施工过程管控4.1. 施工前放线及挂线根据施工图纸的设计及现场实际情况，在主体上放线，将后埋件的中心线按十字线弹到基层上，以确定后埋件的位置。放线完毕后安装后置埋件。先用经纬仪打出大角两个面的竖向控制线, 最好弹在离大角1520cm 的位置上, 以便检查结构垂直偏差和垂直挂线的准确性。然后按设计图纸的布版图弹出水平标高控制线, 以便确定次龙骨标高及界格缝位置。弹线完成后挂垂直控制线, 竖向挂线采用1.01.2 的不锈钢丝为好, 下边沉15Kg 左右重量的沉铁, 上端挂在专用的挂线角钢架上, 一定要挂牢固、准确、不易拉动的地方, 并在控制线的上、下作出标记, 控制线要求在每道主次龙骨位置均应设置。4.2. 预埋钢板在混凝土基材上安装采用镀锌钢板和M10不锈钢膨胀螺栓固定。安装时根据埋件中心十字线和钢板孔位将螺栓的位置划到基材上，然后用冲击钻钻孔，孔位和基材表面垂直，保证埋入深度不小于80mm，然后将埋板固定，再校核埋板位置。根据每道垂直、水平方向的控制线进行预埋钢板。施工在镀锌钢板上弹出中线, 按钢板中心与墙体上弹出的控制线找直, 确定锚栓位置并做好标记, 然后用冲击钻打孔, 孔深不小于80mm 左右。非混凝土墙面需使用穿墙螺栓（螺栓卡片50mm*50mm）进行加强固定。4.2、埋件和龙骨连接支架的安装：施工前先根据实际尺寸用切割锯将各种规格的支架按长度进行加工，安装前先进行试样焊接，合格后方可正式安装，先从上方向下垂通线，保证竖向位置的准确，再拉水平线，保证水平位置的准确，安装时每个支架在校核位置后先进行点焊固定，确认无误后再满焊连接，焊接完毕后，将表面的焊药清理干净。后埋板和支架之间的焊缝刷防腐漆三遍。4.3. 角码安装按事先挂出的垂线将角码焊接在预埋钢板上, 焊缝要求满焊, 焊角高度满足10mm, 按三级焊缝验收, 角码长度应超出主龙骨垂直位置的一半以上。角码垂直间距不大于2m 即每根主龙骨由三道角码固定。4.4、竖向龙骨安装：在连接支架验收合格后，进行竖向龙骨安装。安装前，用线坠控制龙骨的垂直度，水平方向用挂线的方法控制龙骨的水平面度，位置确定后，先进行上中下三点的点焊固定，然后上下各焊接横向临时龙骨一道，以保证平面刚度，防止焊接过程发生位移，然后进行满焊连接，焊接完毕清除焊药刷防腐漆三遍。4.5、横线龙骨安装：在竖向龙骨验收合格后，进行横向龙骨安装。横向龙骨按照设计的尺寸用切割锯进行加工，安装前根据设计的位置用台钻钻出和挂件连接用的连接孔。安装前先根据设计在竖向龙骨上弹出横向龙骨的标高线，安装时先将两端点焊固定，校核位置准确后，进行满焊连接，焊缝处刷防腐漆三道。主、次龙骨均采用经热镀锌处理的槽钢和角钢。型钢规格、龙骨间距按设计图纸要求。焊接顺序为先焊主龙骨后焊次龙骨, 所有焊缝均要求满焊且焊角高度不小于10mm 的常规焊接质量要求外, 一定严格控制垂直度, 水平标高及位置的准确性。4.6. 焊接防腐处理将焊接缝的焊渣等清理干净后经验收合格方可进行防腐处理, 处理方式焊缝处刷防腐漆三道。4.7、连接挂件的安装：连接挂件和石材面板配合安装。挂件和横向龙骨采用螺栓连接。钢架的验收标准骨架安装的允许偏差和检验方法项次项目允许偏差（MM）检查方法1立柱垂直度前后垂直左右垂直层高部大于5M34用激光仪或经纬仪层高大于5M45用激光仪或经纬华全高（H）H/2000且不大于30H/1500且不大于20用激光仪或经纬仪2立柱直线度32M靠尺塞尺3横梁水平度幅宽部大于35M10用激光仪或经纬仪幅宽大于35M15用激光仪或经纬仪4横梁直线度32M靠尺塞尺5同高度相临两根横梁高差3钢材尺塞尺6伸缩缝留缝宽度（按设计宽度为准）+5尺量 钢架焊接工艺标准1. 钢架连接处需进行满焊： 2.横向、竖向钢架连接时应采用双面焊接： 4. 钢架需满焊： 5. 遇加气块墙需采用对穿螺栓固定钢板基层： 6.钢架上下焊缝应错开300mm以上：
