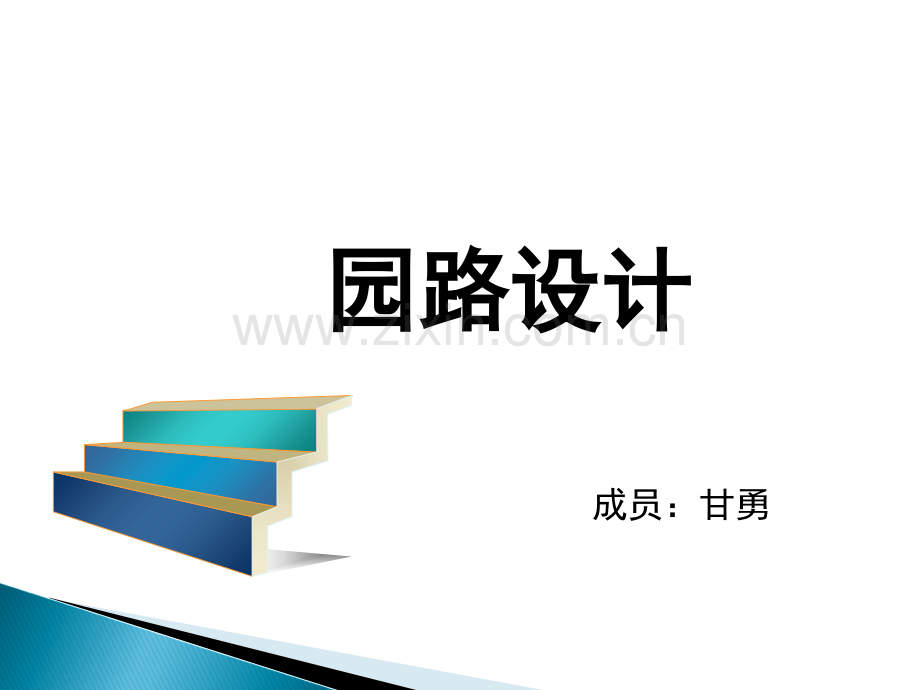

园路设计园路设计成员：甘勇 施工图的设计内容和表现方法施工图的设计内容和表现方法12 具体的案例具体的案例3Click to add Title主要的施工方法主要的施工方法平面平面图图1.路面总宽度及细部尺寸。2.放线用基点、基线、坐标。3.与周边建构筑物距离尺寸及对应标高。4.路面及广场高程、路面纵向坡度、路中标高、广场中心及四周标高、排水方向。5.雨水口位置，雨水口详图或注明标准图索引号。6.路面横向坡度。7.曲线园路线形标出转弯半径，自由曲线的园路、岸线则以方格网2米*2米-10米*10米定位。8.路面面层铺装。9.图的比例尺为1：20-1：100。施工图的设计内容和表现方法施工图的设计内容和表现方法1剖面剖面1.路面、广场纵横剖面上的标高。2.路面结构：表层、基础做法。3.图的比例尺为1：20-1：50局部放大局部放大图图1.重点结合部。2.路面铺装施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法做法做法说说明明1.放线依据。2.铺装缝线允许尺寸，以毫米为单位。3.路牙与路面结合部作法、路牙与陆地结合部高程作法。4.异型铺装块与道牙衔接处理。5.正方形铺装块折点、转弯处作法。施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法 园路的构造要求基础稳定、基层结实、路面铺装自然美观。园路路线平面图园路路线平面图路基横断面图路基横断面图路线纵断面图路线纵断面图铺装详图铺装详图园路透视效果图园路透视效果图园园路路工工程程图图主主要要包包括括施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法路线平面图主要表示园路的平面布置情况。路线平面图主要表示园路的平面布置情况。地形用等高线来表示地形用等高线来表示地物用图例来表示地物用图例来表示内容：内容：线形状线形状况、方况、方向、沿向、沿路线两路线两侧一定侧一定范围内范围内的地形，的地形，地物等地物等3号水准点，号水准点，高程高程 73.837 交角点交角点编号，编号，里程里程桩桩施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法水准点水准点终点终点起点起点注写百米桩注写百米桩注写里程桩符号注写里程桩符号注写交角点编号注写交角点编号右侧右侧转弯处转弯处左侧左侧施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法R9R9表示转弯半径为表示转弯半径为9m9m，150.00150.00为路面中心标高，为路面中心标高，纵向坡度为纵向坡度为6%6%，变坡点间，变坡点间距距101.00101.00，JD2JD2是交角点编是交角点编号。号。JD17JD17表示第表示第1717号交角点。平曲线要号交角点。平曲线要素：交角点里程桩、转折角素：交角点里程桩、转折角a a（按前（按前进方向右转或左转）、曲线半径进方向右转或左转）、曲线半径R R、切线长切线长T T、曲线长、曲线长L L、外距、外距E E（交角点（交角点到曲线中心距离）到曲线中心距离）。施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法如路线狭长需要画在几张图纸上时，应分段绘制。路线分段应在整数里程桩断开。断开的两端应画出垂直于路线的接线图线。接图时应以两图的路线“中心线”为准，并将接图线重合在一起，指北针同向。每张图纸右上角应绘出角标，注明图纸字号和图纸总张数，在最后一张图的右下角绘出图标和比例尺。施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法路线路线纵断纵断面图面图用于用于表示表示路线路线中心中心的地的地面起面起伏状伏状况。况。要点提示要点提示：纵断面图中横向和竖向纵断面图中横向和竖向常采用不同比例。常采用不同比例。地面线 是道路中心线所在处，是原地面高程的连接线，用细实线绘制。具体画法是将水准测量测得的各桩高程，按图样比例点绘在相应的里程桩上，然后用细实线顺序把各点连接起来，故纵断面图上的地面线为不规则曲折状。设计线是道路的路基纵向设计高程的连接线，即顺路线方向的设计坡度线，用粗实线表示。路线上的桥涵构筑物和水准点都应按所在里程注在设计线上，标出名称、种类、大小、桩号等。竖曲线上要标出相邻纵坡交点的里程桩和标高，竖曲线半径、切线长、外距、竖曲线的始点和终点，单位一律为米。如变坡点不设置竖曲线时，则应在变坡处标明“不设”。主要内容包括：每段设计线的坡度，用对角线表示坡度方向，对角线上方标坡度，下方标坡长，水平段用水平线表示。每个桩号的设计标高和地面标高，标注交角点编号、转折角和曲线半径。资料表应与路线纵断面图的各段一一对应。设计线 竖曲线 资料表施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法 路基横路基横断面图断面图是是假设假设用垂直用垂直于设计于设计路线的路线的铅垂剖铅垂剖切平面切平面进行剖进行剖切所得切所得到的断到的断面图。面图。地面线用地面线用细实线表细实线表示示设计线设计线用粗实线线表示用粗实线线表示每一图形下标注桩每一图形下标注桩号、断面面积号、断面面积F、地面中心到路基中地面中心到路基中心的高差心的高差H。半填半挖路堤路堑是计算路基土是计算路基土石方的依据。石方的依据。通常画在透通常画在透明方格纸上。明方格纸上。作用作用每隔每隔20m画一路基画一路基横断面图横断面图配置配置150、1100、1200比例比例施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法 铺装详图用铺装详图用于表达园路于表达园路的面层结构，的面层结构，如断面形状、如断面形状、尺寸、各层尺寸、各层材料、做法、材料、做法、施工要求和施工要求和铺装图案如铺装图案如路面布置形路面布置形式及艺术效式及艺术效果。果。施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法施工图的设计内容和表现方法 园路的施工是园林总平面施工的一个组成部分。园路施工一般都是结合着园林总平面施工一起进行的。园路工程的重点，在于控制好施工面的高程，并注意与园林其它设施的有关高程相协调。施工中，园路路基和路面基层的处理只要达到设计要求的牢固性和稳定性即可，而路面面层的铺装，则要更加精细，更加强调质量方面的要求。主要施工方法主要施工方法2（一）地基与路面基层的施工1、施工准备2、材料准备3、道路放线4、地基施工5、垫层施工6、路面基层施工7、面层施工准备(二)水泥混凝土面层施工1.核实准备工作 核实，检验和确认路面中心线、边线及各设计标高点的正确无误。2.钢筋网的绑扎 若是钢筋混凝土面层，则按设计选定钢筋并编扎成网，钢筋网应在基层表面以上架离，架离高度应距混凝土面层顶面50mm。钢筋网接近顶面设置要比在底部加筋更能保证防止表面开裂，也更便于充分捣实混凝土。3.材料的配制、浇筑和捣实 按设计的材料比例，配制、浇注、捣实混凝土，并用长1m以上的直尺将顶面刮平。顶面稍干一点，再用抹灰砂板抹平至设计标高。施工中要注意做出路面的横坡与纵坡。(二)水泥混凝土面层施工4.养护管理 混凝土面层施工完成后，应即时开始养护。养护期应为7d以上，冬季施工后的养护期还应更长些。可用湿的织物、稻草、锯木粉、湿砂及塑料薄膜等覆盖在路面上进行养护。冬季寒冷，养护期中要经常用热水浇洒，要对路面保温。5.路面装饰 路面要进一步进行装饰的，可按下述的水泥路面装饰方法继续施工。不再做路面装饰的，则待混凝土面层基本硬化后，用锯割机每隔79m锯缝一道，作为路面的伸缩缝(伸缩缝也可在浇注混凝土之前预留)。(三)水泥路面的装饰施工常见的施工方法及其施工技术要领主要有：1.普通抹灰与纹样处理2.彩色水泥抹面装饰3.彩色水磨石饰面4.露骨料饰面(三)水泥路面的装饰施工 1.普通抹灰与纹样处理 用普通灰色水泥配制成12或12.5水泥砂浆，在混凝土面层浇注后尚未硬化时进行抹面处理，抹面厚度为1015mm。当抹面层初步收水，表面稍干时，再用下面的方法进行路面纹样处理。(1)滚花 (2)压纹 (3)锯纹 (4)刷纹(三)水泥路面的装饰施工2.彩色水泥抹面装饰 水泥路面的抹面层所用水泥砂浆，可通过添加颜料而调制成彩色水泥砂浆，用这种材料可做出彩色水泥路面。彩色水泥调制中使用的颜料，需选用耐光、耐碱、不溶于水的无机矿物颜料，如红色的氧化铁红、黄色的柠檬铬黄、绿色的氧化铬绿、蓝色的钴蓝和黑色的炭黑等。(三)水泥路面的装饰施工彩色水泥压花园路(三)水泥路面的装饰施工3.彩色水磨石饰面 彩色水磨石地面是用彩色水泥石子浆罩面，再经过磨光处理而做成的装饰性路面。按照设计，在平整、粗糙、已基本硬化的混凝土路面面层上，弹线分格，用玻璃条、铝合金条(或铜条)作分格条。然后在路面刷上一道素水泥浆，再用11.2511.50彩色水泥细石子浆铺面，厚度815mm。铺好后拍平，表面用滚筒滚压实在，待出浆后再用抹子抹平。水磨石的开磨时间应以石子不松动为准，磨后将泥浆冲洗干净。待稍干时，用同色水泥浆涂擦一遍，将砂眼和脱落的石子补好。第二遍用100150号金刚石打磨，第三遍用180200号金刚石打磨，方法同前。打磨完成后洗掉泥浆，再用120的草酸水溶液清洗，最后用清水冲洗干净。(三)水泥路面的装饰施工4.露骨料饰面 采用这种饰面方式的混凝土路面和混凝土铺砌板，其混凝土应该用粒径较小的卵石配制。(四)片块状材料的地面砌筑 片块状材料作路面面层，在面层与道路基层之间所用的结合层做法有两种：1、湿法砌筑 用湿性的水泥砂浆、石灰砂浆或混合砂浆作结合材料2、干法砌筑 干性的细砂、石灰粉，灰土(石灰和细土)、水泥粉砂等作为结合材料或垫层材料。(四)片块状材料的地面砌筑1、湿法砌筑 用厚度为1525mm的湿性结合材料，如用12.5或13水泥砂浆、13石灰砂浆、M2.5混合砂浆或12灰泥浆等，垫在路面面层混凝土板上面或垫在路面基层上面作为结合层，然后在其上砌筑片状或块状贴面层。砌块之间的结合以及表面抹缝，亦用这些结合材料。(四)片块状材料的地面砌筑 花岗石、鹅卵石结合铺装 碎拼石片铺装(四)片块状材料的地面砌筑2、干法砌筑 以干性粉沙状材料，作路面面层砌块的垫层和结合层。这样的材料常见有：干砂、细砂土、13水泥干砂、13石灰干砂、37细灰土等。砌筑时，先将粉沙材料在路面基层上平铺一层，厚度是：用干砂、细土作垫层厚3050mm，用水泥砂、石灰砂、灰土作结合层厚2535mm，铺好后找平。然后按照设计的砌块、砖块拼装图案，在垫层上拼砌成路面面层。路面每拼装好一小段，就用平直的木板垫在顶面，以铁锤在多处震击，使所有砌块的顶面都保持在一个平面上，这样可将路面铺装得十分平整。路面铺好后，再用干燥的细砂、水泥粉、细石灰粉等撒在路面上并扫入砌块缝隙中，使缝隙填满，最后将多余的灰砂清扫干净。以后，砌块下面的垫层材料将慢慢硬化，使面层砌块和下面的基层紧密地结合一体。适宜采用这种干法砌筑的路面材料主要有：石板、整形石块，混凝土铺路板、预制混凝土方砖和砌块等。传统古建筑庭院中的青砖铺地、金砖墁地等地面工程，也常采用干法砌筑。(四)片块状材料的地面砌筑2、干法砌筑 石板 预制混凝土方砖(五)地面镶嵌与拼花 施工前，要根据设计的图样，准备镶嵌地面用的砖石材料。设计有精细图形的，先要在细密质地的青砖上放好大样，再细心雕刻，做好雕刻花砖，施工中可嵌入铺地图案中。要精心挑选铺地用的石子，挑选出的石子应按照不同颜色、不同大小、不同长扁形状分类堆放，铺地拼花时才能方便使用。(六)嵌草路面的铺砌 无论用预制混凝土铺路板、实心砌块、空心砌块，还是用顶面平整的乱石、整形石块或石板，都可以铺装成砌块嵌草路面。施工时，先在整平压实的路基上铺垫一层栽培壤土作垫层。壤土要求比较肥沃，不含粗颗粒物，铺垫厚度为100150mm。然后在垫层上铺砌混凝土空心砌块或实心砌块，砌块缝中半填壤土，并播种草籽。实心砌块的尺寸较大，草皮嵌种在砌块之间预留的缝中。草缝设计宽度可在2050mm之间，缝中填土达砌块的23高。砌块下面如上所述用壤土作垫层并起找平作用，砌块要铺装得尽量平整。实心砌块嵌草路面上，草皮形成的纹理是线网状的。空心砌块的尺寸较小，草皮嵌种在砌块中心预留的孔中。砌块与砌块之间不留草缝，常用水泥砂浆粘接。砌块中心孔填土亦为砌块的23高；砌块下面仍用壤土作垫层找平，使嵌草路面保持平整。空心砌块嵌草路面上，草皮呈点状而有规律地排列。要注意的是，空心砌块的设计制作，一定要保证砌块的结实坚固和不易损坏，因此其预留孔径不能太大，孔径最好不超过砌块直径的13长。采用砌块嵌草铺装的路面，砌块和嵌草层是道路的结构面层，其下面只能有一个壤土垫层，在结构上没有基层，只有这样的路面结构才能有利于草皮的存活与生长。此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
