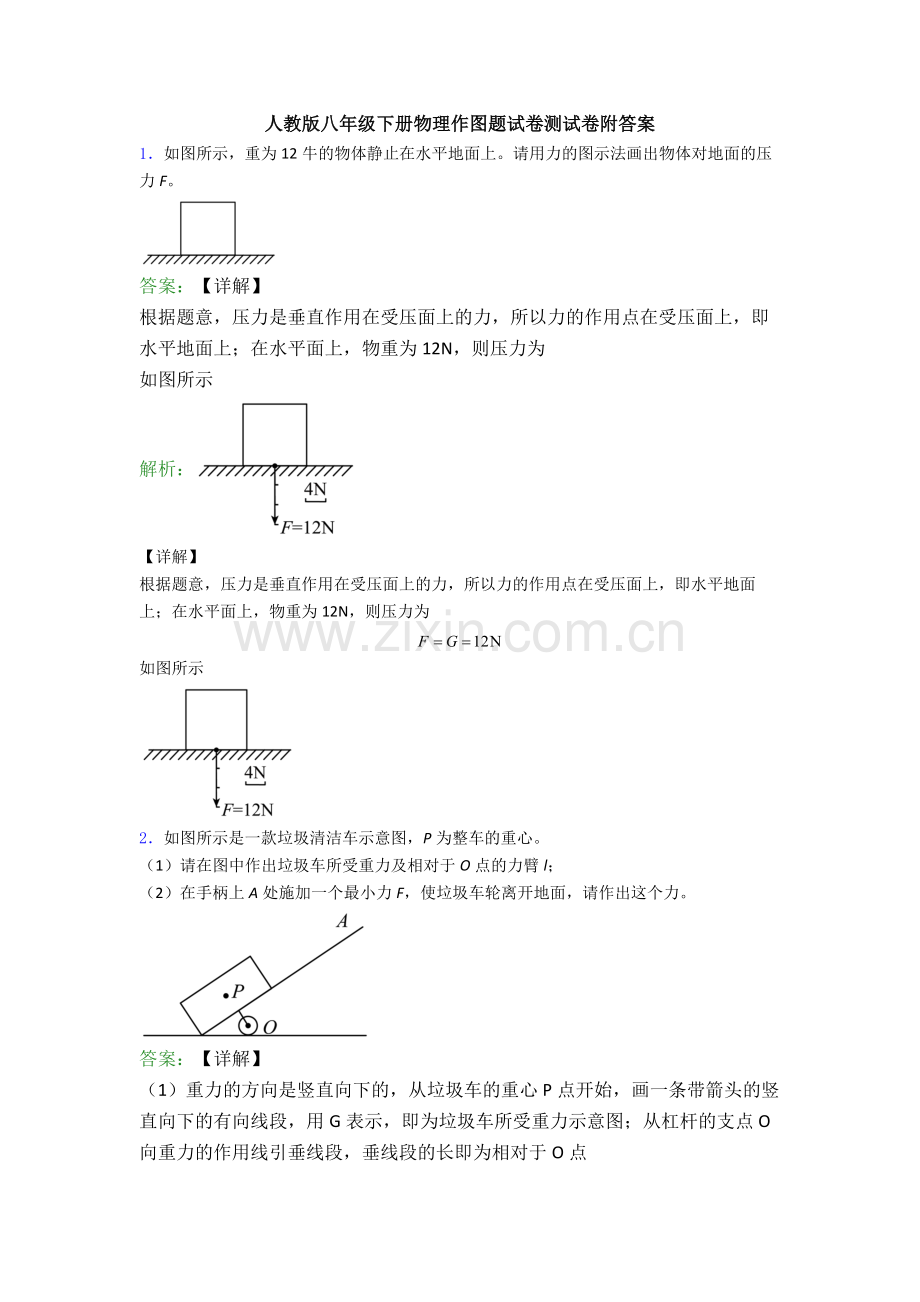

人教版八年级下册物理作图题试卷测试卷附答案
1．如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

答案：【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为
如图所示
解析：
【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为

如图所示

2．如图所示是一款垃圾清洁车示意图，P为整车的重心。
（1）请在图中作出垃圾车所受重力及相对于O点的力臂l；
（2）在手柄上A处施加一个最小力F，使垃圾车轮离开地面，请作出这个力。

答案：【详解】
（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点
解析：
【详解】
（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点的力臂l，如下图
（2）由杠杆平衡条件F1L1＝F2L2知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，过A点垂直于OA向上作出最小力F的示意图，如下图

3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

4．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

5．重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。

答案：【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示
解析：
【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示

6．按要求完成作图:
（1）请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图；

（2）如图乙是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。

答案：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：
（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：
解析：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：

（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：

7．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

答案：【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

8．如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。

答案：【详解】
小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：
解析：
【详解】
小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：

9．画出如图所示拉力F的力臂。

答案：【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：
解析：
【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：

10．按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
（______）

答案：【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
解析：
【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
11．用两个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。

答案：【详解】
最省力的绕法即承担重物的绳子段数最多的绕法，一个定滑轮与两个动滑轮组成的滑轮组，承担重物的绳子段数最多是四段，如下图所示：
解析：
【详解】
最省力的绕法即承担重物的绳子段数最多的绕法，一个定滑轮与两个动滑轮组成的滑轮组，承担重物的绳子段数最多是四段，如下图所示：

12．作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；

（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。

答案：【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，
解析：
【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：

（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：

13．一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。

答案：【详解】
由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：
解析：
【详解】
由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：

14．如图所示工人用滑轮组省力将货物提至高处，请在图中画出绕线方式。

答案：【详解】
由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：
解析：
【详解】
由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：

15．小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。

答案：【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：
解析：
【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：
