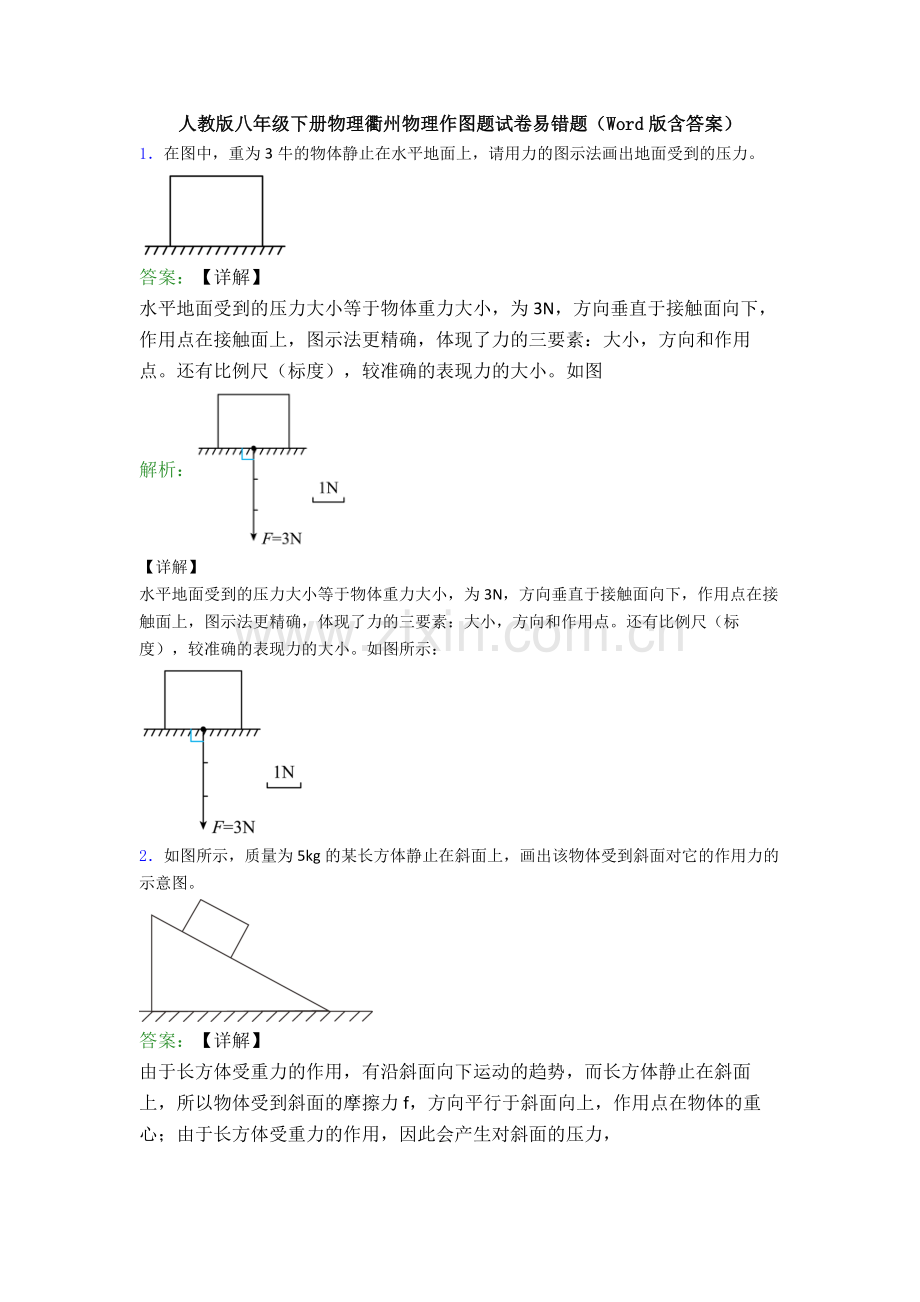

1．在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。

答案：【详解】
水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图
解析：
【详解】
水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：

2．如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。

答案：【详解】
由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，
解析：
【详解】
由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，长方体则受到斜面的支持力F作用在物体上，方向垂直于斜面向上，作用点在物体的重心，如图

3．在如图中画出足球对斜面的压力的示意图。

答案：【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示
解析：
【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示

4．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

5．如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用
解析：
【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示

6．如图所示，标出杠杆的阻力作用点及方向，并画出动力臂、阻力臂。（_______）

答案：【详解】
阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：
解析：
【详解】
阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：

7．如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。

答案：【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：
解析：
【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：

8．按要求完成作图:
（1）请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图；

（2）如图乙是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。

答案：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：
（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：
解析：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：

（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：

9．如图所示，是用铡刀铡物体的示意图，请作出阻力F2的力臂L2和最小动力F1的示意图。

答案：【详解】
由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支
解析：
【详解】
由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支点O与动力的作用点，过动力的作用点作垂线就得到施加的最小动力F1，如下图

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

12．用图示的滑轮组匀速提起重物，当重物升高1米时，绳子的自由端被拉下4米，请用笔画出此滑轮组绳子的绕法。

答案：【详解】
重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：
解析：
【详解】
重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：

13．作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；

（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。

答案：【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，
解析：
【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：

（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：

14．如图，请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。

答案：【详解】
由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：
解析：
【详解】
由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：

15．工人站在地面上利用滑轮组将货物提升，请画出合理的绕线方法。

答案：【详解】
根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。
解析：
【详解】
根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。
