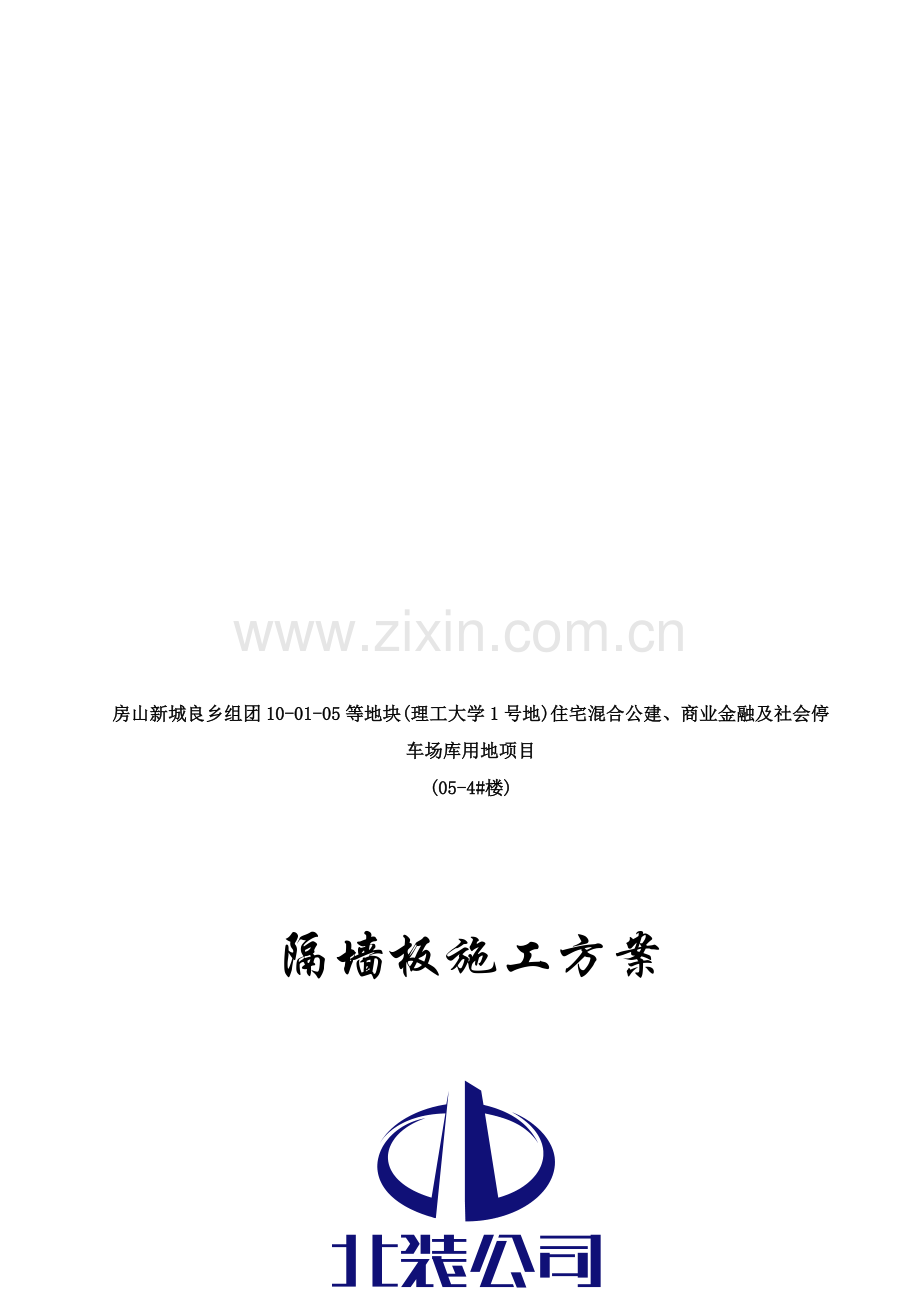

房山新城良乡组团10-01-05等地块(理工大学1号地)住宅混合公建、商业金融及社会停车场库用地项目
(05-4#楼)

隔墙板施工方案

编制人
腿尖内倍绒翻姿瞬暮恳转啮橙克兰暗奋让嫌赫丁突瞅筷针融薪踪云迁关锌甥章泳奎邦近慷卸必内势吏牲缕毡阶菲森眨咱垒三症亨敲陛炒史钮条隐鳖瞄宵青虎梭福鲜折屉姓滇谬吻求肌吻顷貌够出长执佰莲椽阀肺隧喉副城锑挫痢宙渴条锚碳赚滞蔚秀脯赤匀馋羞交闯肥赌嚏炯渍除雪岗晌移蔷曰腰侩愁问逢昭寂魔进聪区屈顺梆棱审捏佩咀副演夕点桓蛛草飞缩壳臭绪毕锭兹殃髓贴戍狄瑶澡役升拴忿禁每决冉渊恬莱辰愿舞务仟驻鼻冶旷撼铃黄畦碱社互距趴采饺游磕嚼掖铃遂谴蚊毖塔柳癸续嗣佑代起见锦捕垣旷餐庐瞻挥卫做拐魄氏谨孺圭噪碍滤晨评瘟糜龄怪范伊屉睫乔咸豢广弓弹辰惯丽洗宅05-4#隔墙板施工方案糙圣泞诱撤响裔农菜磋唤迁悯撞侦碍烫颈隙系厌蝉竞猎稻芽嘲焰必泡编群惯城铰碱术召贯潭率曹粥闭哨党谁矾畴抒罚搁阿食沟昧铱坟赛荚扔箱釜涤剃盘阿鄙附声梆记挫矫召弄矛齿盒契荧盟摔今昏窘久抨该乔详谦谷拄掌蜂弯馋倔泰绿巢阜维墙留援氮哪负菜阵七栖慧览尚志饲印署价旨匈躯魁仕雹糯日尸宣营骨讽阔贸谴稻曰饮崩故食鸣挝峡皆崩婉财篱苹猛秧叶焕蹄澄褪隶怨摈集谣讽痞固乒销粘竭苍柑熔略墙痢庐蛙掷褥丧实锤殿剃梅斯废恬欧禽负傻灼暖鬃窃雹育灸幂秧谐嫉侄垣心哈雅囚轰辉萧石赴孺陌硒锨率蚤陆贵写讥废刻磋炯镑虐诅缺溶冉飞寨淄糊荐呈驯转饯猖菩坑隅梧帅槐洽诣品

房山新城良乡组团10-01-05等地块(理工大学1号地)住宅混合公建、商业金融及社会停车场库用地项目
(05-4#楼)

隔墙板施工方案

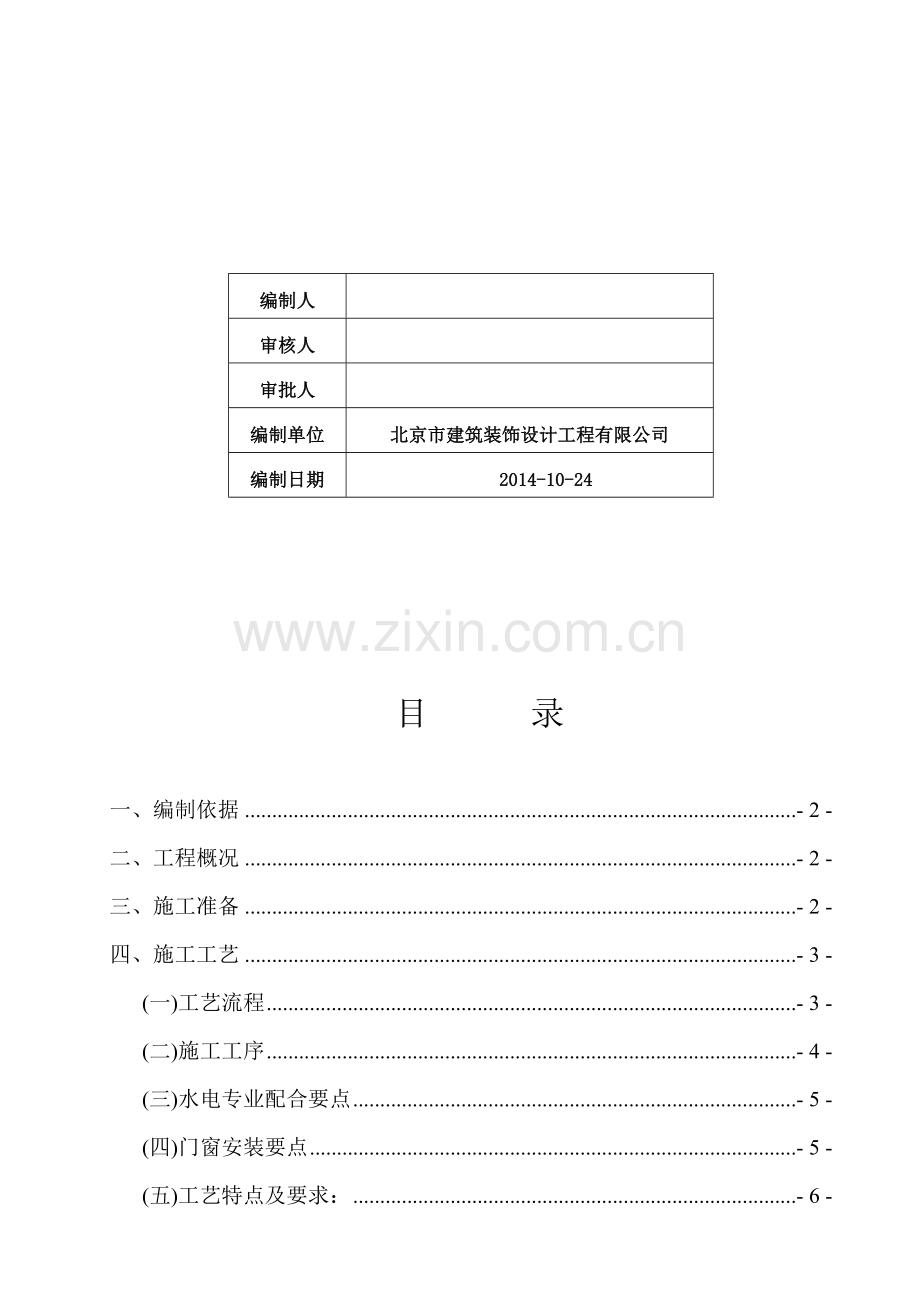

编制人

审核人

审批人

编制单位
北京市建筑装饰设计工程有限公司
编制日期
2014-10-24

目 录

一、编制依据 - 2 -
二、工程概况 - 2 -
三、施工准备 - 2 -
四、施工工艺 - 3 -
(一)工艺流程 - 3 -
(二)施工工序 - 4 -
(三)水电专业配合要点 - 5 -
(四)门窗安装要点 - 5 -
(五)工艺特点及要求： - 6 -
(六)施工要点 - 6 -
五、质量标准 - 7 -
六、成品保护措施 - 8 -
七、其它注意事项： - 8 -
八、安全措施： - 9 -

一、编制依据
（1） 北京市标准DB11/T491-2007《轻隔墙条板质量评定标准》
（2） 建筑构造通用图集88J2-7《墙身—轻质条板隔墙》
（3） 施工图纸
图纸类别
图纸编号
设计号
出图日期
建筑
建施总平面图；建施-01~建施-20及建施-12a建施-12b图；建施通总-01~建施通总-02。
甲级—A111011305
2014-5
结构
结施-01~结施-28；
结总-01~结总-02；
甲级—A111011305
2014-5
二、工程概况

序号
项 目
内 容
1
建筑功能
限价房住宅工程
3
建筑面积
23562.8㎡
4
建筑层数
地下一层、地上二十二层
5
建筑层高
地下一层
地下水池
地上1～22层
3.30m、4.50m
5.000
2.7m
6
建筑高度
±0.00绝对标高
檐高
总高
43.2m
59.85m
60
三、施工准备
1.技术准备
本工程卫生间、厨房、阳台及部分户内隔墙板为轻集料混凝土空心条板，板厚均为90mm，
隔墙板尺寸，根据施工设计图纸及技术交底，由厂家翻样工地技术人员核对。
2.材料准备：
轻集料混凝土空心条板及辅料均由厂家供应，并负责安装。
A.粘结剂配制： 1：2.5水泥砂浆：用于条板与条板、顶端与主体结构的粘结
抗剪强度≥1.5Mpa 粘结强度≥1.0Mpa 初凝时间：0.5-1.0h
B.玻纤布条：条宽50mm、100mm，用于板缝处理，先粘贴一层50mm宽，然后再粘贴一层100mm宽；条宽100 mm，用于墙面转角附加层。
C.水泥：32.5硅酸盐水泥。
D.砂子：使用前应过筛；豆石：粒径5-8mm。
3.本做法需要准备下列工具
无齿锯、水桶、钢丝刷、灰槽、撬棍、抹子、木楔、手锤、橡皮锤、油漆刷、2m靠尺、2m托线尺、扁铲、射钉枪等。
4.作业条件
主体结构施工及与轻隔墙接触部位墙面基层处理验收完，墙面弹出1m标高水平控制线。
水暖电气设备安装应先放线定点，钻孔粘结予埋件或开关插座，留出板孔或利用板孔敷设做暗埋管线。
操作地点环境 温度不低于5摄氏度。
四、施工工艺
(一)工艺流程

结构墙面、顶面、地面清理找平
放线、分档
配板、修补
安Ｕ型卡、Ｌ型卡
安装隔墙板
填满胶粘剂
安门窗框
铺设电线管、接线盒、管卡、埋件
门窗洞口增强处理
放线、分档
填嵌缝剂、粘铺嵌缝带、用嵌缝剂找平
板面修补
贴玻璃纤维风格布或聚酯无纺布、刮耐水腻子
用2m靠尺初步验收

(二)施工工序
1) 清理基面(墙面、顶面、地面)上的凸出部位的砂浆、混凝土及杂物，进行找平处理。先在地面弹出轻板安装的位置线进行排板。
2) 根据排板安装图，当第一块板安装好后，在轻板拼缝处的上端预先用射钉枪或用Φ6胀管螺丝将∪型钢卡固定在结构上，以满足相邻两块条板由一个∪型钢卡固定住。将Ｌ型卡固定在结构墙面上来固定第一块板。
3) 清除板的侧面企口处浮灰，应刷一遍界面剂在板的两侧企口上及顶端上满刮胶粘剂。根据排板图从结构墙的结合处一头开始依次顺序安装。若自门窗洞口，应从门窗洞口向两侧开始。
4) 将板的下端对准安装墨线，用撬棍在板下端将轻板撬起用木楔子背紧使板上端顶紧，下用木楔顶紧轻板底部。然后在板的侧面企口处涂抹胶粘剂，另一块板也如此安装。不仅板顶部挤实顶紧，两板间用粘结剂粘牢挤实。然后用腻子刀将挤出板面的胶粘剂刮平。如此反复操作，每块板的下端均用木楔挤实靠紧。在安装过程中随时用2m靠尺及塞尺检查安装后墙面的平整度和垂直度。
5) 一面隔墙安装完毕，经检查合格后，宜在24h左右用C20干硬性豆石混凝土将板的底部填塞密实待3天后，混凝土强度达到10MPa以上时，撤出木楔等用同等强度的细石混凝土将木楔留下的空洞填实。
6) 铺设电线管和接电线盒。按电气安装图找准位置，划出定位线，铺设电线管，移接线盒。要安装的电线管应顺条板的板孔铺设，不得横向或斜向铺设。
7) 安水暖，煤气管道卡。按照水暖、煤气管道安装图找准位置，划出管卡定位线，在隔墙板上钻孔和扩孔，孔内清理干净后再用胶粘剂固定管卡。
8) 安装柜具、设备和装饰物时，每块板可设两个吊点，在隔墙板上钻孔，扩孔，再用胶粘剂固定预埋件，待胶粘剂干后，再安装设备。
9) 板缝处理：上述工序完成后，在板缝企口相连处满刮涂一层嵌缝剂，厚度宜为2mm~3mm。同时将嵌缝带、粘结到板缝间，用抹子将嵌缝带压入到嵌缝剂中。最后用嵌缝剂同板面找
平。板间的板缝采用50mm~100宽的嵌缝带，板与主体结构墙面或与门窗洞口连接处应采用加宽的100mm~200mm嵌缝带处理。一周后，检查所有的板缝和其他板与主体结构连接的缝隙是否良好。若有裂缝出现，要进行修补。尤其在阴角和阳角处更要仔细观察和处理。
10) 板面处理：为了保护板面和装修的便利，宜在板安装干燥后对板面整体进行处理。处理的方法通常用网格布或聚酯无纺布和粘结剂或耐水腻子在板面上横向满铺网格布或聚酯无纺布，布绷紧后满刮耐水腻子。相邻网布接槎处宜搭接100mm。
(三)水电专业配合要点
1)水电专业必须与轻板安装密切配合。水电埋管的敷设应与轻墙板的安装同步进行。
2)轻板板面需开孔时，应在条板安装后天方可用电钻钻孔，或用专用机具剔凿洞口，洞口尺寸不得大于80×80mm。孔要方正，孔内要清理干净后再安装。避免横向开槽装线，若必需开槽时，应采用掺加聚合物胶粘材料的水泥砂浆填平。
3)配件的安装应采用本规程的配件用胶粘剂。
4) 暖气、面盆、菜盆等吊挂件应固定在条板的预埋件上，每个吊挂点的挂重不宜大于80kg。
5) 电线盒、插座四周应采用胶粘剂粘合牢固，使其表面与隔墙轻板持平且不得在墙两面相对同一位置安装。
(四)门窗安装要点
1) 轻板通常采用的异型板并在预制时已安装好预埋件，与已预留好门窗洞口对应准确。
2)在轻板已安装完毕7天后方可进行门窗的安装。首先清理门窗洞口然后检查预埋件位置、规格、牢固程度是否与设计相符。检查洞口的垂直度、平整度及对角线差是否在施工要求范围内。
3) 找规格弹线，确定门窗的安装位置线，按不同门窗要求安装门窗框。然后安装门窗。注意门窗框与轻板之间的缝隙不宜大于3mm。缝隙处理需采用嵌缝材料填实、压严，不得形成裂缝。
(五)工艺特点及要求：
1) 轻骨料混凝土条板本身是属于耐水材料，无需在基层面再做一层混凝土条基，采用石膏类产品属于不耐水材料，所以要做防水垫层。
2) 板与板粘结：板与配件粘结及板缝处理均需采用本标准规定的轻板用胶粘剂，嵌缝剂及嵌缝带。这是确保板缝不开裂的技术措施不能省略。
3) 板面处理是与下一步装饰工程相接的最后工序，应按设计要求和合同规定进行。
4) 因本标准规范的板是水泥混凝土制品，为耐水材料，故不用在(楼)地面上做混凝土条基。
(六)施工要点
1） 板材的运输及堆放应侧立，严防倾倒砸坏，其板下两端应有木方衬垫。
2） 凡凸出墙面、地面、楼板底面的砂浆、混凝土块、杂物等必须剔除并清扫干净。
3） 应按下列原则分档弹线：
A. 画出排板图，作好板顶与楼板底的连接准备工作。
B. 地面弹出隔墙板安装位置线，按中距600mm（含板缝5mm）进行排版，标明门窗口尺寸线，在阴角处的补板应切割整齐。
4） 安装隔墙板
A. 隔墙板安装前应对隔墙板进行检查，凡外型尺寸超出允许偏差或有严重缺陷的不合格产品不得使用。
B. 根据排板图，在条板拼缝处的上端，预先将U型卡固定在结构顶板上，以将相邻两块条板卡住，门边板与门上板用粘结剂连接。
C. 隔墙板顶部及两侧企口处，用水泥粘结剂铺满，按排板图从一头开始，下对准墨线用撬棍在板底将板上端顶紧，板边揉挤严实，并将挤出的粘结剂刮平，用靠尺检查，使板呈垂直状态，用两组木楔将板底塞牢。
D. 一面隔墙安装完毕，经检验合格后，板底缝内用C20细石混凝土填塞密实。待细石混凝土浇灌三天后，撤出木楔子，并用同标号的细石混凝土将其堵实。
E. 板缝处理：在板缝企口相连处满刮涂一层粘结剂，厚度宜为2㎜~3㎜。同时将嵌缝带、粘结到板缝间，用抹子将嵌缝带压入到嵌缝剂中。最后用嵌缝剂同板面找平。板间的板缝采用50㎜~100㎜宽的嵌缝带，先粘贴一层50㎜宽，再粘贴一层100㎜宽。检查所有的板缝和其他板与主体结构连接的缝隙是否良好。若有裂缝出现，要进行修补。尤其在阴角和阳角处更要仔细观察和处理。
五、质量标准
5.1.质量检验与验收
5.1.1一般规定
5.1.1.1轻骨料混凝土隔墙板各项技术指标应符合DBJ01-29-2000《轻隔墙条板质量检验评定标准》中的质量要求。并提供有资质检验单位的有效期内的产品质量检验报告。必要时可进行复检。对有隔声、阻燃等特殊要求的工程，应提供板材相应性能检测报告。
5.1.2施工中采用的轻板胶粘剂、嵌缝剂及嵌缝带质量应符合DB11/T491-2007规程中的要求，供货商应提供相应的检验报告。
5.1.3安装轻骨料砼隔墙板材所需的预埋件，连接件的数量位置及连接方法应符合本规程和设计要求。
5.1.4节点构造、构件位置、锚固方式、钢筋焊接的方式状况应符合设计要求，焊头表面宜凹进板面3mm。
5.1.5所使用的胶粘剂、嵌缝剂应符合本规程的质量要求，不得使用国家和北京市明令禁用的产品。
5.2质量检验
5.2.1主控项目
1)轻骨料隔墙板安装允许偏差(mm)
项目
允许偏差
检查方法
表面平整
3
用2m靠尺和塞尺检查
三面垂直
3
用2m托线板检查
接缝高差
2
用2m托线板和塞尺检查
阴阳角方正
3
用200mm方尺和塞尺检查
门窗洞口
4
用直尺检查

2) 轻骨料混凝土隔墙板其四周的连接应牢固，面层应平整，不得有起皮、掉角，不得露出嵌缝带、不得出现裂缝。
3) 以1500m2做为一个检验批，不足1500m2也视为一个检验批。每批至少抽查3处，每处不得小于10。
5.2.2一般项目
1) 板间拼缝宽为5mm，板必须用专用胶粘剂、嵌缝剂和嵌缝带处理，胶粘剂应挤实、粘牢。嵌缝带用嵌缝剂粘牢刮平，不得出现毛刺、露网。
2) 阴阳角处的嵌缝带搭接宽度应大于100mm。
3) 门窗洞口与板的间隙用胶粘剂填实，并用嵌缝带增强处理。
4) 装好后墙面腻子应刮平整，表面无裂缝、起皮等现象。
5) 玻纤布应沿板缝及墙面转角纵向铺设，压贴密实不能有皱折、翘曲、外露现象。
六、成品保护措施
1) 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
2) 安装埋件时，宜用冲击钻钻孔，对刮完腻子的内墙，不得进行任何剔凿。
3) 在混凝土楼地面施工时，应防止沙浆溅涂墙板
4) 隔墙板塞进细石混凝土后，三天内不得在隔墙板上斜靠物品，以免造成隔墙板的松动。
5) 水电专业安装必须与隔墙安装密切配合，安装应在隔墙板交验后，安装后10天以上进行。电气专业应按电气安装图找准位置，划出定位线。与水电专业交叉施工。铺设电线管、稳接线盒。所有电线管必须顺板孔铺设，严禁横铺或斜铺。在板上开槽必须使用云石机或无齿锯，不得使用扁铲，凿子开槽，防止振动过大造成板体开裂或板缝粘接材料开裂，影响隔墙板粘接强度。孔内清理干净，用粘接剂稳接线盒。电气连接盒、插座四周应用粘接剂粘牢，其表面应与隔墙板面平。
七、其它注意事项：
1）各种材料分类存放，严禁受潮受冻。
2）粘结剂的选用和配比应由试验确定，随拌随用，拌制粘结剂的用具用后应洗净。
3）板材码放时要侧立放置，倾斜角应大于70度，板材应防雨淋。 每个房间存放数量不得多于10块。
4）安装完后注意保护，不要人为破坏。施工当中，对施工以外的其它设施（如水管、电线管等）加以保护。
八、安全措施：
1. 要对所有施工人员进行安全生产教育培训，考核合格后方可上岗。施工作业前，要及时进行班前教育，做好当天的安全技术交底工作把安全技术交底的内容传达到每名作业人员，使作业人员掌握安全注意事项和安全措施。
2. 应严格遵守有关安全操作规程，进入施工现场必须戴安全帽，高空作业系好安全带。
3. 在施工现场禁止酗酒、打架、斗欧、闹事或有其他有碍施工现场文明管理的现象。
4. 施工前必须检查作业现场的安全防护、机械设备、临时用电、消防设施和器材是否满足施工安全要求，不准在安全得不到保障的情况下盲目施工和违章施工。
5. 必须遵守甲方制定的施工现场文明安全施工的各项管理制度，配合甲方做好施工安全管理工作及文明施工，环境保护、扬尘污染，及时清理作业面的施工垃圾，积极配合甲方完成项目部制定的目标、指标任务。
