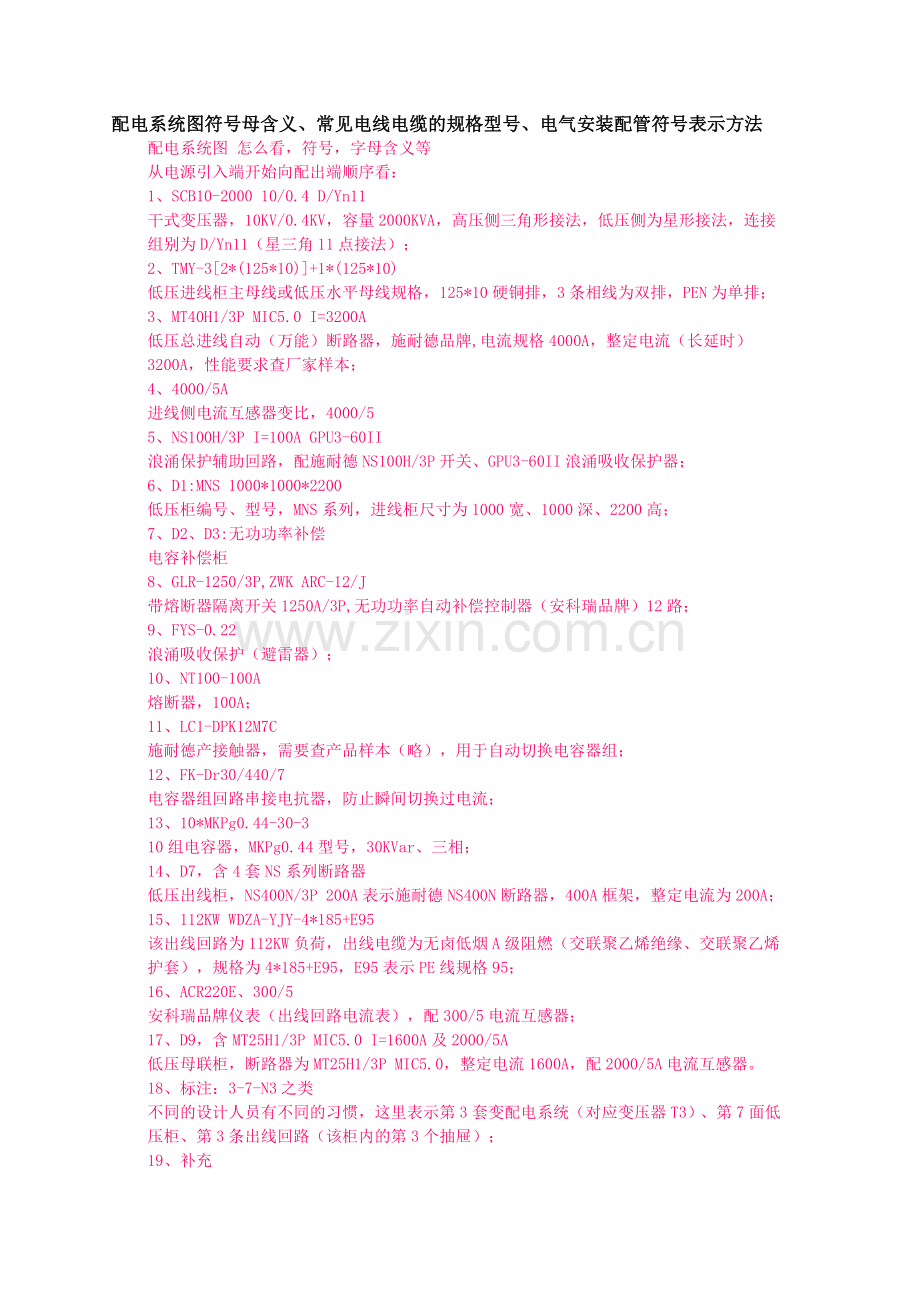

配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法
配电系统图 怎么看，符号，字母含义等
从电源引入端开始向配出端顺序看：
1、SCB10-2000 10/0.4 D/Yn11
干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；
2、TMY-3[2*(125*10)]+1*(125*10)
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；
3、MT40H1/3P MIC5.0 I=3200A
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；
4、4000/5A
进线侧电流互感器变比，4000/5
5、NS100H/3P I=100A GPU3-60II
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；
6、D1:MNS 1000*1000*2200
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；
7、D2、D3:无功功率补偿
电容补偿柜
8、GLR-1250/3P,ZWK ARC-12/J
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；
9、FYS-0.22
浪涌吸收保护（避雷器）；
10、NT100-100A
熔断器，100A；
11、LC1-DPK12M7C
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；
12、FK-Dr30/440/7
电容器组回路串接电抗器，防止瞬间切换过电流；
13、10*MKPg0.44-30-3
10组电容器，MKPg0.44型号，30KVar、三相；
14、D7，含4套NS系列断路器
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；
15、112KW WDZA-YJY-4*185+E95
该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；
16、ACR220E、300/5
安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；
17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A
低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
18、标注：3-7-N3之类
不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）；
19、补充
MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。
（没有具体的图纸，只好对照我手中的图来举例）

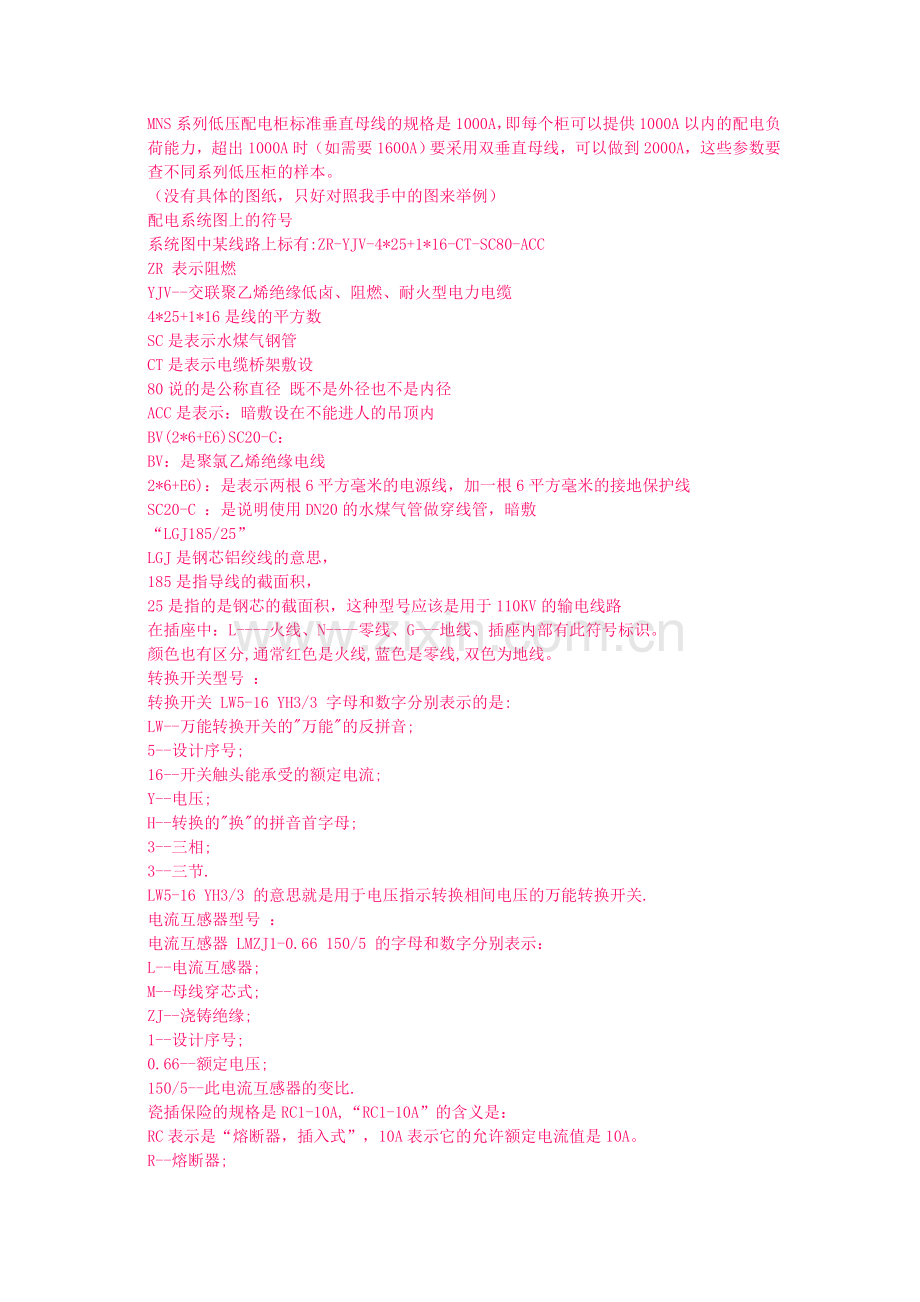

配电系统图上的符号
系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆
4*25+1*16是线的平方数
SC是表示水煤气钢管
CT是表示电缆桥架敷设
80说的是公称直径 既不是外径也不是内径
ACC是表示：暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯绝缘电线
2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线
SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思，
185是指导线的截面积，
25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路
在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号 ：
转换开关 LW5-16 YH3/3 字母和数字分别表示的是:
LW--万能转换开关的"万能"的反拼音;
5--设计序号;
16--开关触头能承受的额定电流;
Y--电压;
H--转换的"换"的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.
电流互感器型号 ：
电流互感器 LMZJ1-0.66 150/5 的字母和数字分别表示：
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
150/5--此电流互感器的变比.
瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：
RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;
C--插入式;
1--设计序号;
10A--额定电流

常见电线电缆的规格型号

BV、BVR：聚氯乙烯绝缘电缆
BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线
AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线
RV：软铜导体无护套电缆
AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线
RVB：软铜导体扁形无护套电缆
RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线
RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）
AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆
电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。

BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的。常常用于明装电线。

BVR表示聚氯乙烯绝缘，铜芯（软）布电线。常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

附：电线电缆命名
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表 0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？
电线电缆产品的命名有以下原则：
1、产品名称中包括的内容
(1)产品应用场合或大小类名称
(2)产品结构材料或型式；
(3)产品的重要特征或附加特征
基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序
产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：
额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
(太长了！)
“额定电压8.7/15kV”——使用场合/电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)
“电力电缆”——产品的大类名称
与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。
电线与电缆的区分
其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
型号
电线电缆的型号组成与顺序如下：
[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]
1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

电力电缆铠装和外护套数字代号
数字标记 铠装层 外被层或外护套
0 无 ---
1 联锁铠装 纤维外被
2 双层钢带 聚氯乙烯外套
3 细圆钢丝 聚乙烯外套
4 粗圆钢丝
5 皱纹(轧纹)钢带
6 双铝(或铝合金)带
8 铜丝编织
9 钢丝编织

电气安装配管符号表示方法
一、     电线穿线管一般有：
PVC管：PC20、
焊接钢管：SC20、
扣压式镀锌薄壁电线管：KBG20、
紧定式镀锌薄壁电线管：JDG20、
二、     以下是我收集的电气设计施工图中常用线路敷设方式：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管

一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管

二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷

三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上

沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
