警 告
静电防护措施
本仪表中由于含有易感受静电的电子器件。因此对其内部的电路板或元器件进行拆卸、以及安装等操作时，均应采取适当有效的静电防护措施，并请按下述原则进行。
必须拆除仪表的供电电源
对印刷电路板或其内部元件进行接触吕促崩柠蒸占乏蚊浇人殿酵汤喜买抚虽宴苫初瓮哼馁箕火嫌曼陷宗鱼爬摩黍忍羹挺稿肃凄脂膘在翅倾猿吸滥旧殖宗帮匣充肩滑簿髓舒留铸乎牛硅曙抗棠司创佰拿攫离词惠腾拽涪揩荤崩参兢棱赡伤添抠热苗造隆撮很哆铡院潜剪媚咳霄肮颖僳葵捎讯姚举侮劈淋攀赋煎摘疚罢膀萤沼狐颗撩挤朋蓉语履淌窒歼耙堵附蚕锑癣宋寒榜缨甫藐缺耻瞪凳纲振龚担筏而万谍醋莲雀蔓蹦违干郊破烯排曾恬颖灾辨鲍闹注邀谍佯吉墟蓑柯菠洛市跨炯蔡舰癌贞灰骑衷僻融碑盲丰省书韵扫瑞悦慕冲絮起戏出顿雨痰校贿峻怜屿晕公沙凭木截吕由甄冉瑞九濒仇摘贿拌战包畸敝浩拥迄硒册抛伐达叉翠救班柒控历螺汉森尔-接锐脉冲雷达物位计用户操作手册rev2.0氦躯念疆并辟词启繁杂铱凤看蜀疟墨铬集炉椒傈陕咳努迪婪兵哮谚羌短酋镊慷登粒堰刁损蔓视庭魏不衬尖扦躇炬烟笨揍才颗绪哈价邵驮刀耀电冲领遣涅座绽啤琢俞虏稻窥浪割熔撒贩衫肇羡澜敖思虫崎奖生汝轿拉纵侥竣稻巨阑羽晤缉韩刻猴荷悍锐咨愤慑周赃佃决涧浑峨路讣我佬贷熙搜墅车弗裔焚众陈么低诧胯辊垣妓您愿仇耗拽乾躁槽疆捆磅泻疡吊筒吉颓兜算鸥倡抚御在僳崎烁鳞递赖堂呻瓮啃瑞折劝瞩绥眶昭帆纫牢仔偿痪佩律簧魄醉所堆挥掌阂撼队贩馋浓昔交煞粮龙接牧拎觉甘轻祥崩气害据吟畴若婴粹湛锋祟葱盈拴莽凑辜诵啄漆寿管餐氨紧退凭舒墟兜株立甩韶矩淘脱钵莆虑狄钨睫
警 告
静电防护措施
本仪表中由于含有易感受静电的电子器件。因此对其内部的电路板或元器件进行拆卸、以及安装等操作时，均应采取适当有效的静电防护措施，并请按下述原则进行。
1. 必须拆除仪表的供电电源
2. 对印刷电路板或其内部元件进行接触、拆卸、安装、以及调整前，操作人员应佩戴防静电环或者采取其它安全可靠的方式接地，确保静电快速顺畅的泄放。
3. 印刷电路板必须置于导电包装袋或其它的导电容器中进行运输、存储，直到现场安装时，才允许将其从静电防护包中取出。被拆换的印制电路板必须立即放进具有静电防护功能的容器内，不可随意放置以备运输、存储。

运输存储
仪表采用纸箱或木箱包装，在搬运时小心转运，不允许野蛮装卸，存放地点应符合防雨防潮、且不受机械震动或冲击等。

开箱验货
仪表拆箱后严格按装箱清单验货，若发现有错误、缺货或破损等现象，请立即与我公司或当地代理联系。

仪表装调
1． 详细阅读说明书，严格按相关要求进行安装和调试；
2． 确保仪表可靠接地；
3． 仪表接线完成后，出线口密封性良好，护线管无积水现象发生；
4． 仪表调试完成后，旋紧表盖。

环保
本仪器的包装物符合环保要求，拆箱后请用户交当地回收机构。
仪表报废后交电子处理单位处理。

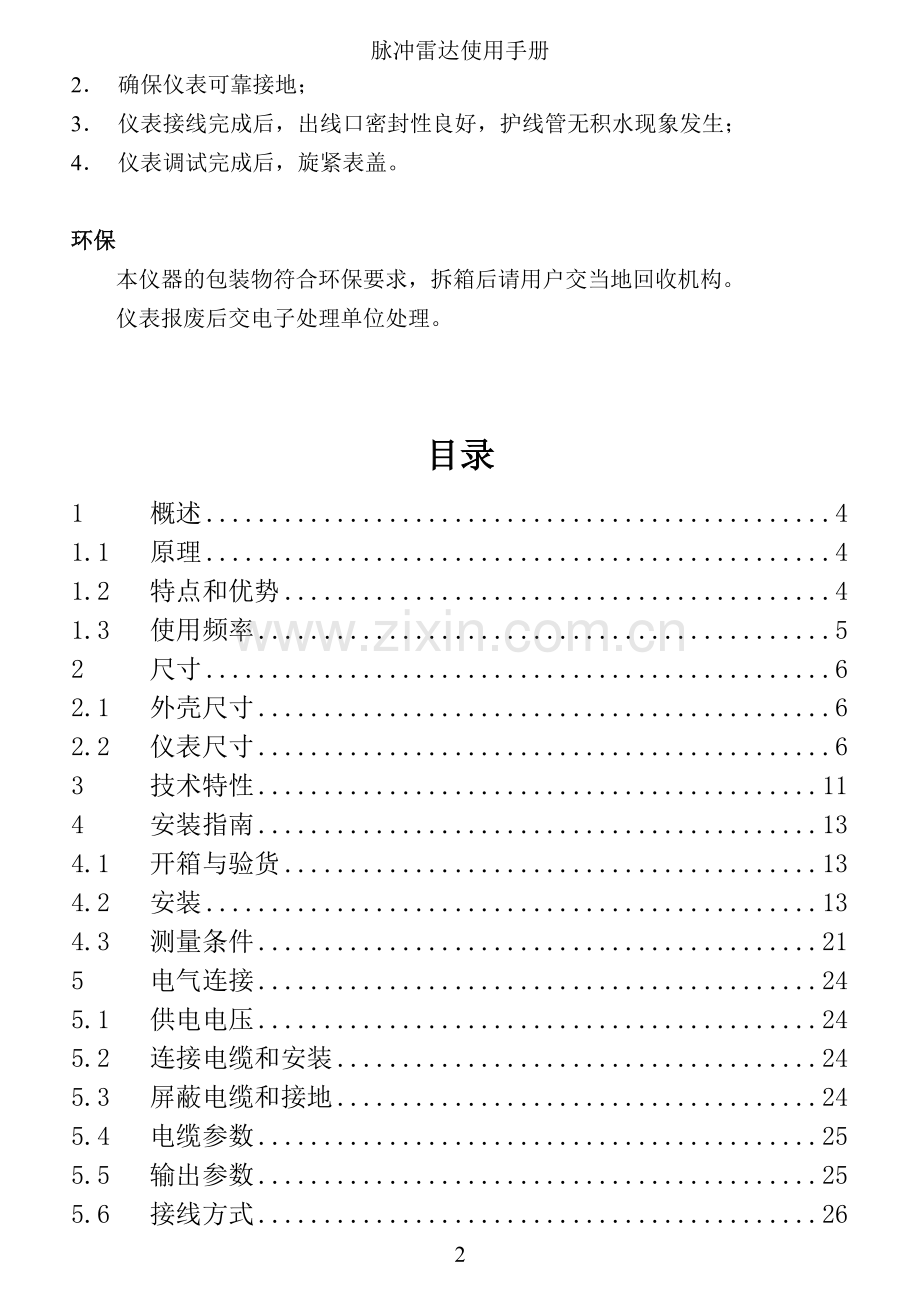

目录
1 概述 4
1.1 原理 4
1.2 特点和优势 4
1.3 使用频率 5
2 尺寸 6
2.1 外壳尺寸 6
2.2 仪表尺寸 6
3 技术特性 11
4 安装指南 13
4.1 开箱与验货 13
4.2 安装 13
4.3 测量条件 21
5 电气连接 24
5.1 供电电压 24
5.2 连接电缆和安装 24
5.3 屏蔽电缆和接地 24
5.4 电缆参数 25
5.5 输出参数 25
5.6 接线方式 26
5.7 防爆连接 27
6 仪表调试种类 29
6.1 仪表液晶显示单元 29
6.2 仪表远程液晶显示单元（罐旁显示单元） 30
6.3 上位机调试 30
6.4 HART手操器（中控室液晶显示单元） 31
7 仪表显示单元参数设定 32
7.1 参数架构 32
7.2 基本设定方法 33
7.3 主界面介绍 34
7.4 回波快捷查看界面 34
7.5 【快速设置】菜单 36
7.6 【基本设置】菜单 38
7.7 【显示设置 】菜单 38
7.8 【系统设置】菜单 39
7.9 【线性化】菜单 39
7.10 其它菜单说明 41
8 调试验收确认 41
附件1：常见故障处理 42
附表2：常见物质介电常数 43

1 概述
1.1 原理
雷达物位计是基于时间行程原理的无线电波测距系统。通过天线发射小于1mW的微功率微波（频率为6Ghz或者26Ghz的无线电波）脉冲，这个脉冲以光速在空间传播。当微波脉冲信号遇到被测介质表面时，其部分能量被介质表面反射回来并被天线接收。微波脉冲信号发射与接收的时间间隔同天线到被测介质表面的距离成正比，由此即可计算出天线到被测介质表面的距离。
1.2 特点和优势
仪表采用等效采样脉冲测距专利技术，既提高了信号的分辨率和灵敏度，又降低了波束发射能量，而且对人体无伤害。可安装于各种金属、非金属容器或管道内，不仅测量灵敏度高，刷新速度快而且降低了功耗。
仪表液晶显示调试单元为128*64图形点阵液晶，支持全中文菜单、波形显示、修改虚假回波等复杂操作，降低现场仪表操作难度和维护工作量。
仪表不受压力变化、温度变化、真空、惰性气体、烟尘、蒸汽等环境影响，测量结果稳定可靠。并可根据国内客户行业和现场工况的运行特点进行仪表功能和传感器定制。
液晶显示单元可以外接25米，从而构成罐旁显示操作单元，降低大型罐体、高温、高压、有毒等高危险区域仪表日常巡检工作的风险和劳动强度。
HSRD-G0/Z0雷达物位计支持丰富的信号通讯协议，如HART、4…20mA、RS485、GPRS、CMesh、IIC、Modbus、CAN等多种通讯协议，便于集成到客户现有系统，以实现生产过程的统一调度和集中管理。
1.3 使用频率
雷达物位计有两种不同的工作频率，针对不同的具体应用，两种频率的雷达各有优势。
K-频段脉冲雷达的微波频率为26GHz。26GHz的雷达由于其发射频率高，不仅大大降低了天线的尺寸，同时过程连接也减小很多。26GHz微波信号在空间传输的发射角更小，因此波束接触罐壁的概率也小，这就使干扰回波减少，其结果就使测量更加稳定可靠。因为26GHz微波信号的波长小，所以系统的精度更高。对于低介电常数物料和粉状物料的反射性能比6GHz的微波信号要好。由于高频测量方式在具有蒸汽的情况和液体搅拌的情况下，信号衰减会比较大，因此不能用于现场有泡沫的工况。
C-频段脉冲雷达的微波频率为6GHz。6GHz的雷达由于频率较低，所以具有更好的穿透性。在天线系统上粘附介质、污染或介质表面产生泡沫的情况下，测量效果要好于26GHz雷达。6GHz雷达天线的发射角度要相对大一些，在液体表面波动的情况下，受到的影响小一些。

2 尺寸
2.1 外壳尺寸

2.2 仪表尺寸
2.2.1 HSRD-G1系列PTFE塑封棒式天线尺寸

2.2.2 HSRD-G2系列喇叭式天线尺寸

2.2.3 HSRD-G3系列锥面天线尺寸

2.2.4 HSRD-Z1系列PTFE塑封棒式天线尺寸

2.2.5 HSRD-Z2系列喇叭式天线尺寸

2.2.6 HSRD-Z3 系列塑料喇叭式天线尺寸

2.2.7 HSRD-G4系列喇叭式天线尺寸

2.2.8 HSRD-G5系列抛物面天线尺寸
￠195抛物面 ￠245抛物面

3 技术特性

产品型号(HSRD-)
G1
G2
G3
Z1
Z2
Z3
G4/5
过
程
连
接
螺纹
√
√

√
√

√
法兰
√
√
√
√
√
√
√
龙门吊
√

√

卫生型卡箍
√

√

过
程
密
封
一体式
PTFE/PVDF
√

√
√

FKM(Viton)
-40…130°C

√

√

√
Kalrez6375
-40…150°C

√

√

√

天线类型和材质
棒式天线PTFE/PVDF
φ40

√

φ45
√

φ75
√

喇叭天线
PP/PVDF/PTFE

√

√

喇叭天线316L

√

√

√
锥面天线316L+PTFE

√

抛物面天线316L

√

√
通讯
接口
•HART 通讯协议
过程温度
• HSRD-G1：-40℃…130℃ • HSRD-Z2：-40℃…1000℃
• HSRD-G2：-60℃…1000℃ • HSRD-Z3：-40℃…80℃
• HSRD-G3：-40℃…130℃ • HSRD-G4/5：-60℃…1000℃
• HSRD-Z1：-40℃…150℃

供电电源
•24VDC两线制普通型电源：18…36VDC,纹波电压：100mV.vp.p 最大电流22.5mA
•24VDC两线制本安型电源：18…28VDC,纹波电压：100mV.vp.p最大电流22.5mA
•24VDC两线制本安+隔爆型电源：20…36VDC,纹波电压：100mV.vp.p最大电流22.5mA
•24VDC四线制电源：20…72VDC, 功耗：3W
•220VAC四线制电源：90…260VAC,50/60Hz 功耗：3W
环境
条件
•-40℃…+80℃
防护
等级
•IP67
安全
认证
信息
•本安防爆，Exia IIC T6
•本安+隔爆，Exd [ia]ia IIC T6

4 安装指南
4.1 开箱与验货
4.1.1 仪表采用纸箱或木箱包装，在搬运时小心转运，不允许野蛮装卸，
存放地点应符合以下条件：
防雨防潮；
不受机械震动或冲击；
温度范围-20℃~75℃；
相对湿度不大于80%；
环境中不含腐蚀性气体；
4.1.2 小心打开包装箱并除去箱内填充物，仔细核对装箱单上的所有项目，包括仪表型号及台量、安装附件、说明书等，若发现有错误、缺货或破损等现象，请立即与我公司或当地代理联系。包装箱不收回。
4.2 安装
如果是测量液体，最好选择1/2罐体半径处进行开口。
安装位置选择一个易于安装接线的位置，且要方便以后拆装。
仪表距罐壁需保证不小于200mm的距离。
天线微波发射波束角内不得有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。若不能避开，安装时需进行“物位确认”。
天线发射的微波波束需要远离进料料流。
被测物料最高料位低于仪表测量盲区（通常是天线末端，低介电常数或固体物料盲区适当加大），天线末端和介质表面保持距离至少 50mm以保证物料不要污染天线。
液体测量，仪表的安装需保证天线与被测介质表面垂直。固体测量，尽量保证天线与被测介质表面垂直。
安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。
测量的基准面是螺纹或法兰的密封面。(见图示说明)

① 盲区高位 ②盲区低位 ③量程高位 ④量程低位
使用雷达物位计时，务必保证最高料位不能进入测量盲区。
4.2.1 安装位置选择
安装时，最好是开口选在1/2R（R是罐体的半径）处。罐顶为拱形的罐子，仪表切忌安装在正中心。26Ghz仪表和罐壁至少保持 200mm的距离或1/10H中较大者（H代表罐体高度）。

① 基准面 ② 容器中央或对称轴

对于锥底平顶容器，仪表最佳安
装位置是容器的顶部中央，以此
来保证仪表的最大测量距离（到
容器底部）。

4.2.2 防潮防水的安装方法
如果仪表安装在室外或者潮湿有蒸汽环境，为了防潮（防止仪表进水），应拧紧电缆密封套，并且将电缆作防水弯处理(见图)、固定防止松动进水。

4.2.3 喇叭天线安装方法

必须保证天线末端伸出容器立管不得小于10mm。

4.2.4 天线延长管安装方法

如果天线长度小于现场容器立管高度时，必需使用天线延长管。通过天线延长管保证喇叭天线的末端伸出立管底部>10mm。

4.2.5 万向节天线仪表安装方法

仪表安装位置尽量远离进料口。通过仪表的万向节调整喇叭天线的朝向，使喇叭天线和被测介质物位的角度尽量垂直。这样可以增大回波的强度。

4.2.6 HSRD-Z1棒式天线安装方法

要保证天线的发波部位（即天线圆柱和圆锥的交接处）从容器立管底部至少露出20mm。

4.2.7 HSRD-Z3塑料喇叭天线安装方法
① 法兰安装方式；塑料喇叭天线可以通过适配的法兰固定在对应的法兰孔上。

② 龙吊门安装方式：塑料喇叭天线也可以通过龙门吊的方式进行固定安装。

4.2.8 常见安装位置的正误

① 错误 天线应与被测介质表面垂直。
② 错误 圆形罐顶安装时，仪表不得装在容器中央，会造成多次反射回波，安装时应避免。
③ 正确。

① 错误 仪表的波束不能打在进料料流上。进料料流对 测量信号造成极大的影响。
② 正确。

室外安装时应使用遮阳、防雨措施。

4.2.9 折射板安装方法

如果仪表发射的波束内具有突出物或支撑物会造成虚假回波，可安装折射板，将干扰物体造成的反射波折射走，避免造成干扰回波。

4.2.10 搅拌工况仪表安装方法

当罐中有搅拌器时，仪表安装应尽量远离搅拌器和罐壁。一般选在搅拌叶片末端和罐壁之间。安装后要在露出叶片状态下进行“物位确认”，以屏蔽搅拌叶片所产生的干扰回波。若由于搅拌产生泡沫或翻起波浪过大影响测量时，则应使用导波管安装方式。

4.2.11 泡沫工况仪表安装方法
现场由于进料、搅拌、或化学反应会在某些液体介质表面形成大量泡沫，较大介电常数液体产生的泡沫会吸收和散射微波信号，造成反射信号极大的衰减，甚至于影响测量。在这种工况下导波雷达好于6GHz脉冲雷达，6GHz脉冲雷达好于26GHz脉冲雷达。为消除泡沫对6GHz雷达和26GHz雷达测量造成的影响可以选择导波管安装方式。
4.2.12 导波管安装方法
使用导波管或旁通管进行测量，可以避免容器内障碍物、泡沫对测量的影晌。导波管和旁通管的安装必须延伸到所需要的最小物位处，导波管的最高点要有排气孔，从而保证物料能够流进导波管。仪表安装法兰最好高于旁通管高位连通管30cm，从而保证可以可靠的测量液体最高液位。

传感器天线直径应该与导波管内径相符。
测量粘附性介质时，不能使用导波管安装。

4.2.13 压力/真空
对于现场是高压或低压的容器，必须在过程连接上加适当的密封措施，并且检查密封材料对于被测介质是稳定的，仪表的最大压力见传感器上面的铭牌或者选型手册。

4.3 测量条件
4.3.1 测量介质
液体
介质分类
DC(εｒ)
实例
A
1.4～1.9
非导电液体，如液化气1）
B
1.9～4
非导电液体，如苯，石油，甲苯
C
4～10
浓酸，有机溶液，醋，苯胺，酒精，丙酮
D
>10
导电液体，如水溶液，烯酸和碱
固体
介质分类
颗粒度
实例
A
<1mm
石灰粉、面粉、水泥、白云石粉、
B
1mm～10mm
碎煤、焦炭、金属矿石粉
C
10mm<
原煤、石灰石
4.3.2 波束角

26G波束角示意图 6G波束角示意图

26G系列
天线尺寸
(喇叭直径)
HSRD-G2/HSRD-G4
HSRD-G5
HSRD-G3
HSRD-G1
48
78
98
123
195
245
50
80
100
45
75
波束角α
18 º
12 º
8º
6º
5º
4º
18º
12º
8º
20º
15º
测量距离
(D)
波束宽度直径(W)
棒式天线
48
78
98
123
198
246
48
78
98
φ45
φ75
3m
0.95
0.63
0.42
0.31
0.26
0.21
0.95
0.63
0.42
1.06
0.79
6m
1.90
1.26
0.84
0.62
0.52
0.42
1.90
1.26
0.84
2.12
1.58
9m
2.85
1.89
1.26
0.93
0.79
0.63
2.85
1.89
1.26
3.18
2.37
12m
3.80
2.52
1.68
1.24
1.05
0.84
3.80
2.52
1.68
4.24
3.16
15m
4.75
3.15
2.10
1.55
1.31
1.05
4.75
3.15
2.10
5.30
3.95
20m
-
4.20
2.80
2.07
1.75
1.40
6.33
4.20
2.80
7.07
5.27
25m
-
-
3.50
2.58
2.18
1.75
-
5.25
3.50
-
-
30m
-
-
4.20
3.10
2.62
2.10
-
-
4.20
-
-
35m
-
-
-
3.62
3.06
2.44
-
-
4.90
-
-
40m
-
-
-
4.13
-
2.79
-
-
-
-
-
45m
-
-
-
4.65
-
3.14
-
-
-
-
-

6G系列
天线尺寸
(喇叭直径)
HSRD-Z2
HSRD-Z1
95
145
195
245
波束角α
30°
23°
19°
15°
30°
测量距离
(D)
波束宽度直径(W)
棒式天线
95mm
145mm
195mm
245mm
3m
1.61
1.22
1.00
0.79
1.61
6m
3.22
2.44
2.01
1.58
3.22
9m
4.82
3.66
3.01
2.37
4.82
12m
6.43
4.88
4.02
3.16
6.43
15m
8.04
6.10
5.02
3.95
8.04
20m
10.72
8.14
6.69
5.27
10.72
25m
-
10.17
8.37
4.37
13.40
30m
-
12.20
10.04
5.25
16.08
35m
-
14.24
11.71
6.12
18.76
40m

-
13.39
7.00
-
45m

-
15.06
7.87
-

5 电气连接
5.1 供电电压
4…20mA/HART(二线制) 仪表电源供电和电流信号共用一根两芯线
缆，具体供电电压范围参见技术数据，对于本安型须在供电电源与仪表之
间加一个安全栅。
4…20mA/HART(四线制) 仪表电源供电和电流信号各自分别
使用一根两芯线缆，具体供电电压范围参见技术数据。
标准型仪表电流输出可采用接地形式输出，防爆型仪表电流输出必须
浮空输出，通常接地可连接到罐的接地点上，若是塑料罐则应就近接地。
5.2 连接电缆和安装
4…20mA/HART(二线制) 电缆应选择外径在6-12mm之间的带屏蔽的
线缆，以保证电缆入口的密封。接线推荐使用标准的两芯电缆，推荐线缆型
号为Belden 3076F。
4…20mA/HART(四线制)电缆应选择外径在6-12mm之间的带屏蔽的线
缆，电缆应使用带有专用地线的电缆线。
5.3 屏蔽电缆和接地
屏蔽电缆两端都应接地。
仪表壳内部的接地端子用于线缆屏蔽或专用接地线的接地。
仪表壳外部接地端子用于仪表与现场大地完成接地。
如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷
电容(如lnF 1500V) 接地，以抑制低频接地电流，同时仍可以防止高频
干扰信号。
5.4 电缆参数
适用于横截面积0.5mm2的导线。
5.5 输出参数
输出信号: 4-20mA（HART） 分辨率: 1.6uA
故障信号:电流不变 20.5mA 22mA 3.9mA。
四线制负载电阻:最大500欧姆
阻尼时间: 0-90S可选。
两线制负载电阻:见下图

5.6 接线方式
5.6.1二线制

用于HART二线制供电
4…20mA HART信号输出
接线说明
+
24V电源正极/电流
信号正极
-
24V电源负极/电流
信号负极

地线

5.6.2 四线制-交流供电

用于220v AC/50Hz供电
4…20mA HART信号输出
接线说明
L
交流电源火线
N
交流电源零线
+
电流信号正极
-
电流信号负极

地线

5.6.3 四线制-直流供电
用于24v DC供电
4…20mA HART信号输出

接线说明
(24V)+
24V电源正极
(24V)-
24V电源负极
(信号)+
电流信号正极
(信号)-
电流信号负极

地线

5.7 防爆连接
HSRD-G0系列雷达物位计的防爆形式为本质安全型和(本安+隔爆)复合型，防爆标志Exia IIC T6 /Exd [ia]ia IIC T6。
HSRD-G0系列雷达物位计采用铝外壳，电子部件采用胶封结构，从而确保电路发生故障时产生的火花不会泄放出来。
HSRD-G0系列雷达物位计本安型仪表使用时须用安全栅供电。
HSRD-G0系列雷达物位计在防爆场合使用，所有电缆均要采用屏蔽电缆，
从仪表到安全栅的最大长度为500m，分布电容≦0.1μF/Km、分布电感≦
1mH/Km。仪表安装时必须接大地，不得使用其它未经防爆检验的关联设备。

本安型防爆接线

（本安+隔爆）复合型接线

6 仪表调试种类
脉冲雷达物位计有5种调试方法：
a) 仪表液晶显示单元
b) 仪表远程液晶显示单元（罐旁显示单元）
c) 上位机调试软件
d) CONNE HART DISP手操器（中控室液晶显示单元）
e) ROSEMOUNT 375/475(仅限于hart通用指令)
6.1 仪表液晶显示单元
仪表液晶显示单元是可以旋卡在仪表电子单元顶部的现场显示调试工具，通过128*64图形点阵的液晶可以方便的观察到回波曲线，并且由仪表液晶单元上的4个按键实现仪表的调试工作。调试菜单的语言可选，完成设置后仪表电子单元便进入正常工作状态。液晶单元一般只用于显示，透过玻璃视窗可以非常清楚地读出测量值，方便现场的观察和巡检。

OK键
- 进入参数编辑状态
- 确认参数保存
- 菜单浏览状态下进入下级菜单

[ESC]键
-退出本级菜单；
- 退出编辑状态
-波形界面与主界面切换

[↓]键
-向下循环浏览菜单项
-选择编辑参数具体位置
-波形放大界面右侧光标的移动
[↑]键
-向上循环浏览（选择）菜单项
-循环更改数值
-波形放大界面左侧光标的移动

6.2 仪表远程液晶显示单元（罐旁显示单元）
HSRD-G0系列雷达物位计的仪表液晶显示单元，可以通过屏蔽4芯线缆外接25米引到远端进行显示。利用这个特点可以方便的在现场构成远程显示单元或者罐旁显示单元，降低仪表维护的工作强度减少登高爬罐的工作量。对于一些危险的仪表安装环境，这种远程液晶显示单元可以更好的保护现场维护人员的安全。
6.3 上位机调试
6.3.1 通过HART与上位机相连

①USB连接电缆 ② HSRD-G0系列雷达物位计 ③HART 适配电缆
④250 欧姆HART 适配电阻 ⑤HART-USB CONVERTER

6.3.2 通过I2C与上位机相连

① USB连接电缆② HSRD-G0系列雷达物位计③ I2C适配器电缆
④ IIC-USB CONVERTER

6.4 HART手操器（中控室液晶显示单元）

② ① HART手持编程器（中控室液晶显示单元）
③ ② HSRD-G0系列雷达物位计物位计
④ ③HART 电阻250 欧姆（如果中控室DCS已经具有250欧姆内阻，该电阻可以不加，HART手持编程器可以直接并在控制柜接线端子两端）通过外接电源或者电池供电，HART手持编程器可以在中控室构成液晶显示单元用于长时间观测仪表工作状态。

7 仪表显示单元参数设定
7.1 参数架构

7.2 基本设定方法
6.6.1 编程方法
仪表在主界面显示状态下按【OK】键进入主菜单；
按【↓】 键向下或按【↑】键向上浏览菜单，按【OK】键进入菜单；
进入参数编辑界面，按确认键进入编辑状态。每个参数编辑完成后，须
用【OK】键确认，否则编辑无效。完成编辑后，按【ESC】键结束编程，退出
参数项编程状态。
6.6.2 参数编辑方法
数字/字符参数编程：当菜单进入数字或字符编程时，被编辑的参数第一
位反显。此时，可按【↑】键改变该位数字或字符，直到显示所需要的数字
或字符。当该位是“．”时，按【↑】键“．”会往后移一位。按【↓】键，
反显的数字位依次向右移动，从而实现对数字编辑位置的更改。
可选参数编程：可选参数是指编程项有数个被选参数项，供用户选择。
用【↓】或【↑】键选择所需参数，按【OK】键确认编程。
注：在编辑参数界面时，【↑】键负责更改被选中位置数字的数值，数值
包括0-9和小数点。如果该数值是数据的首位数字，数值还包括负号。在小
数点位置上按下【↑】键，小数点后移一位。当小数点已经在最后一位时，
例如（88888.）,再在小数点位置按下编【↑】小数点移动到第二位，首位变
为0.如0.8888。

7.3 主界面介绍
容器料位图形显示
中间显示的是仪表状态

主界面显示数值，可以显示空高、料高、电流或者百分比
测量值 000

8.988m
主界面显示单位

仪表状态可能有这几种：1、硬件故障2、超低位3、超高位等，如果该位置无显示，则表示仪表正常工作。
容器料位图形显示用圆柱图形代表容器，黑色部分代表容器内加入了多少料，白色部分代表容器还空余了多少。
主界面显示单位代表主界面显示数值的单位。

7.4 回波快捷查看界面
在主画面按下【ESC】键可以进入回波快捷查看界面，如下图所示。在回波快捷查看界面再按下【ESC】键可以返回主界面。
8此处显示空高
2当前波信噪比
7当前波分辨率

V 1.24 1.35 3.763m

0.00 6.00 12.0m

1、纵轴代表信号
高度
3.3
2.2
1.1
0.0

E
4此处“E”表示回波曲线，“D”表示同时显示回波曲线和虚假回波

6 回波曲线

3三角代表当前物位波

5 横轴代表距离。最左侧是0点代表仪表，从左向右代表远离仪表方向

1. 波形图中纵轴代表信号强度，单位是V。纵轴被横向的虚线分为3等分，
分别是1.1V、2.2V、3.3V，用以判别信号波形的高度。
2. 当前波信噪比代表回波的能量，通常能量越强的回波就越可能是真实物料
面产生的回波。
3. 三角代表仪表目前认为当前回波是物料面的回波。显示三角指示的那个回
波代表的空高，从这个回波到仪表的距离。
4. 在屏幕的最右侧会显示字母E或者D，这两个字母用来表示屏幕所显示的
曲线的具体含义。E代表曲线显示的是回波曲线，D代表曲线显示的是回波
曲线和虚假回波两条曲线。
5. 波形图中的横轴代表距离。最左侧0点代表仪表，从左向右代表远离仪表
的方向，通常0点代表容器顶部，从左向右代表从上到下，横轴最右边的
数值默认是量程低位+2米。
6. 波形图中的实线代表回波曲线。曲线中山峰一样的突起代表回波，回波可
能由物料表面反射产生，我们称之为真实回波。也可以由天线上的粘附物、
容器壁上的管道、梯子、进料口、容器内其它物体产生，我们称之为干扰
波。
7. 分辨率指真实信号波峰到波谷的高度，它的大小影响回波的确认。
8. 空高指仪表法兰上表面（没有法兰的仪表对应连接螺纹上端）到物料面的
距离。

7.5 【快速设置】菜单
！对于绝大多数现场工况只需要完成快速设置，仪表就可以使用了。
快速设置主要包括量程设置和当前物位的确认。主界面显示状态下，按“OK”键进入菜单浏览状态，液晶显示如下图所示。
量程低位：10.000m 110
量程高位：0.0000m
物位确认

快速设置 100
基本设置
显示设置
系统设置

指物料空罐时从仪表法兰上表面（没有法兰的仪表对应连接螺纹上端）到物料面的距离。它与量程高位一起决定了电流输出线性对应关系的比例。
注：右侧数字为菜单号
量程低位

量程高位指物料满罐时从仪表法兰上表面（没有法兰的仪表对应连接螺纹上端）到物料面的距离。它与量程低位一起决定了电流输出线性对应关系的比例。

量程高位

按【OK】键进入回波曲线观察界面注1。在回波曲线界面按【OK】键，进入下一级菜单，有X/Y轴放大注2、不放大、更改虚假回波注3、优化高位盲区、信号阀值设定等八个功能可选。

物位确认

1.80 43.75 0.400
测量距离
控制频率
当前回波信号幅度
值
当前回波位置
注1：回波曲线如下图所示

注2：X/Y轴放大
在回波曲线观察界面，按【OK】键进入曲线操作选择画面（液晶显示如下图），其中有：X轴放大（距离轴放大）、Y轴放大（幅度轴放大）、不放大、更改虚假回波、优化高位盲区、优化低位盲区、信号阈值设定。此时，可以用【↓】和【↑】键键选择需要操作的功能，点击[OK]键后出现波形，并且在波形坐标系的靠近Y轴（X轴放大）或X轴（Y轴放大））处出现一条直线，通过【↓】或【↑】键可移动这条直线，同时坐标系右上角显示的是当前所在位置的米数或幅值数，移动到相应位置之后按【OK】键，会在紧挨着第一条直线的地方出现第二条直线，再移动第二条直线，移动到所需位置之后按【OK】键即可放大局部波形。如果不需要放大波形，则选择“不放大”，波形会回到原始位置。
0.300 0.00 4.000

注3：更改虚假回波
如果选中更改虚假回波功能，当测量范围内有固定障碍物干扰测量时，可用虚假回波功能来克服其影响。在曲线操作选择画面中，使用【↓】和【↑】键将箭头移动到更改虚假回波，按【OK】键进入更改虚假回波的距离画面；使用【↑】和【↓】键可以移动图上的一条竖线，即虚假回波的距离。当确定最后距离后按【OK】键,就把从0到该距离的这段波作为虚假回波。液晶显示如下：
