部编版八年级物理下册作图题试卷试卷（word版含答案）
1．如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。

答案：【详解】
拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：
解析：
【详解】
拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：

2．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。

答案：【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：
解析：
【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：

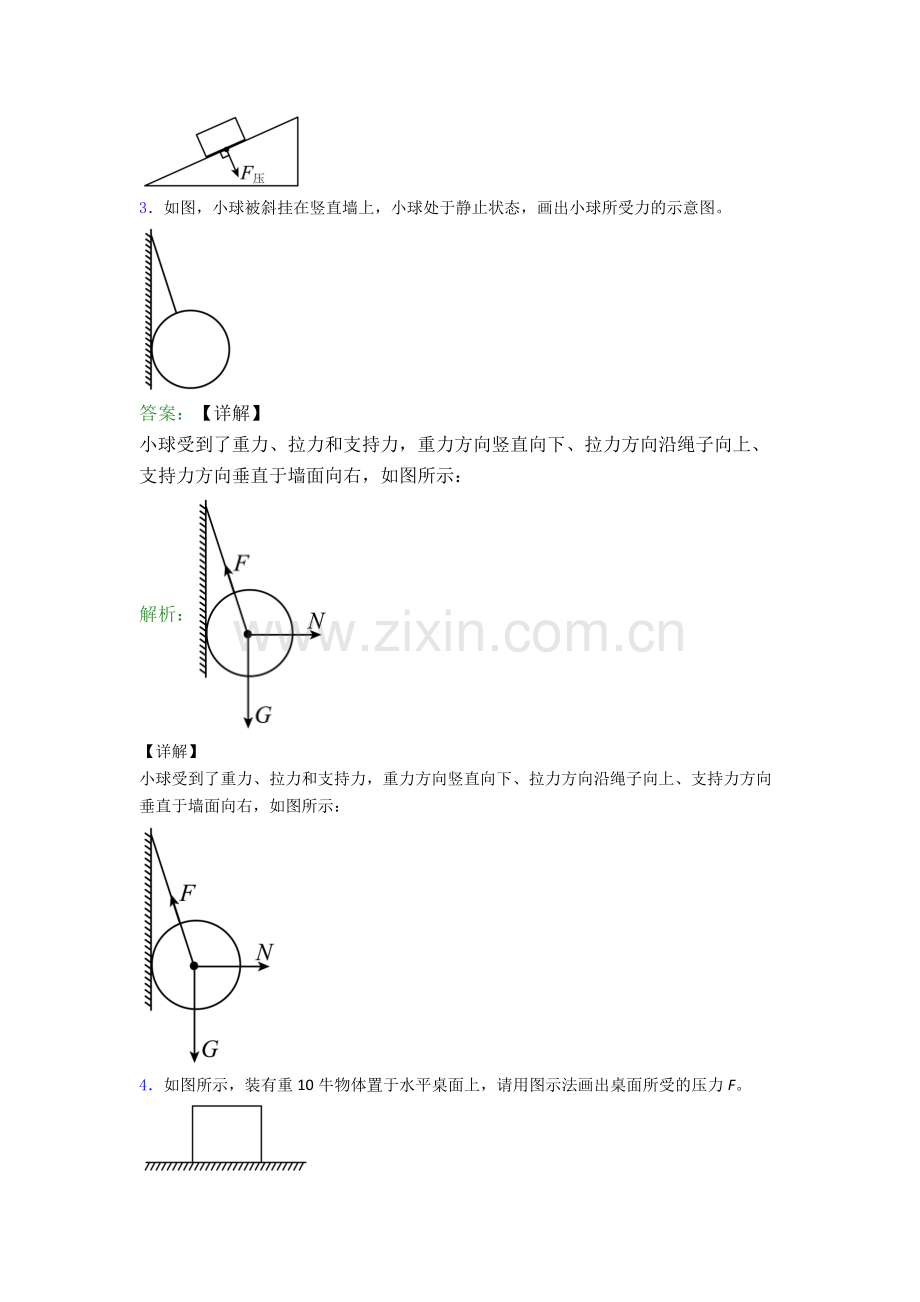

3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

4．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段
解析：
【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：

5．如图所示，重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。

答案：【详解】
物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体
解析：
【详解】
物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体A竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反。作图时：画出受力物体，用一个小方块来表示；画出标度，重力是10N，标度设为5N；作用点画在物体的中心，画出表示重力和支持力的射线；按要求截取线段；标出箭头、写上数值；如图

6．按要求完成作图:
（1）请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图；

（2）如图乙是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。

答案：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：
（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：
解析：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：

（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：

7．如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。

答案：【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：
解析：
【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：

8．如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2为力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。

答案：【详解】
反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2
解析：
【详解】
反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2。如下图所示

9．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

答案：【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

10．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

11．（1）如图所示，请你画出这个静止在墙角的球所受力的示意图________。

（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法________。

答案：【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡
解析：
【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示

（2）[2]用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示

12．如图所示，请画出最省力的绕线方法。

答案：【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
解析：
【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图

13．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

答案：【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：

14．如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示

15．如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。

答案：【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
解析：
【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
