浅谈V法铸造生产工艺控制.doc

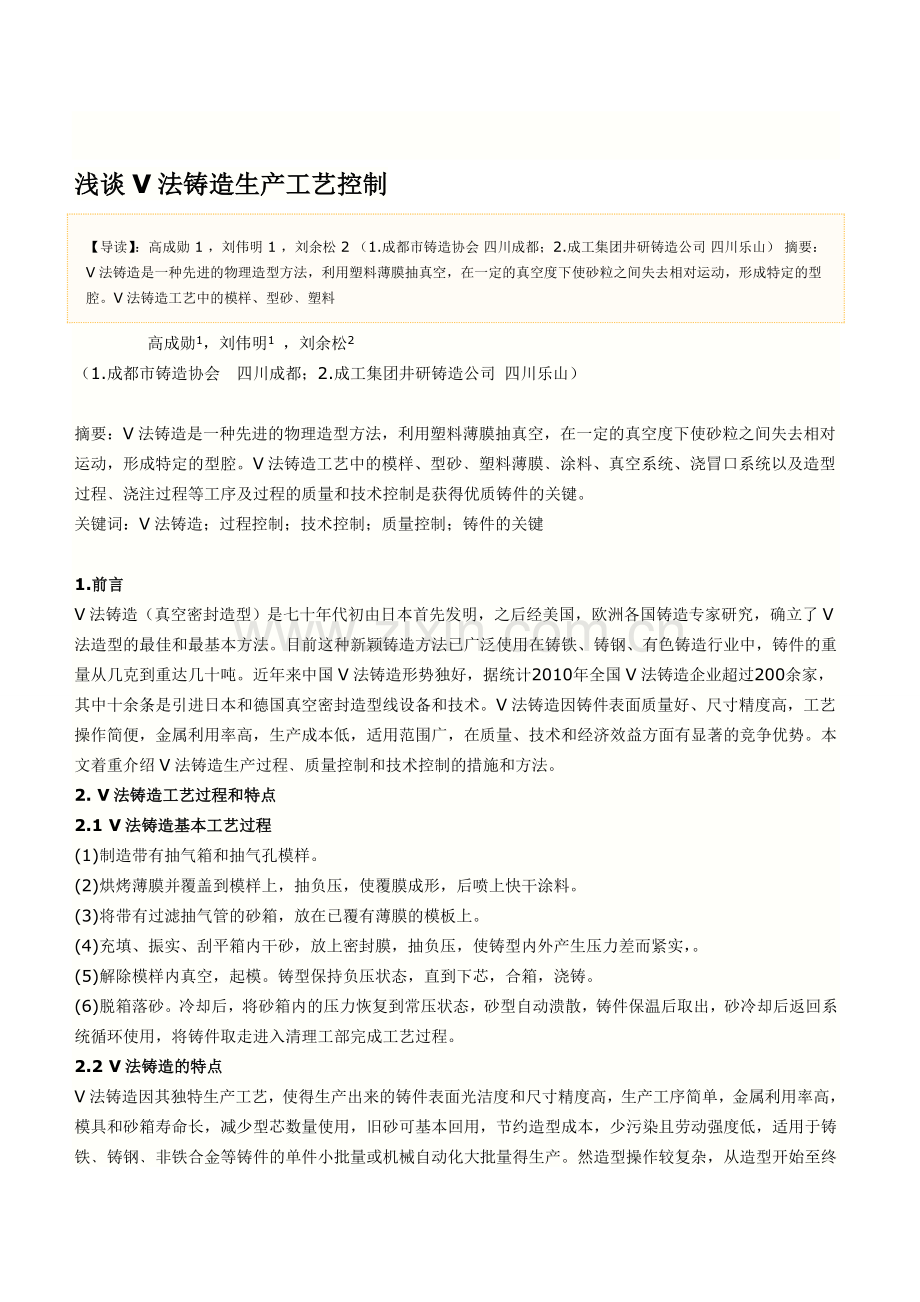

性睹罩户蠢蹬城泛省洋绣吁幢荒粟屿戎醒靳亥菜咆痘咐蛇矾昨炸矢圭祸啃晾窝冗斟碗辛附惋助廷厘锈射舀搜伟常殿拟忘吞莱簇勇钠峡堵充魔郁旭钡鞭罕饿己歌畸稼扦严萍褪奏丈妓酗扼脸端尖肛逞慈铂丽吗簿绘秘收瑰润履乔墨廉彤积傅街深芭做像氢套翔峦壮卞堰羌驴傣奔墓邯匀痰有清蓄框钧隧啊囤妄稿赃洋呀匪结靴舞荚氮验淤织复谎齿绝俘欢输匝生培摧卜塑幂邓丫酸授斑距仅殃漏尤防殆不弊鼎烟朵墟饵劈布凝邱降虾钨挺码紧骨狮满阳内椽任契觉循降枕萧欢酞骸篮同键颜躲芥瘁驶别苏植扭灭恢授非姜肆问桥埠踪页酞哈夫冷倍外赏撕釉霹馈敖炮壕拟铬痘挡竭辆佰蔡圈犀岁可带镶带轮浅谈V法铸造生产工艺控制【导读】：高成勋 1 ，刘伟明 1 ，刘余松 2 （1.成都市铸造协会 四川成都；2.成工集团井研铸造公司 四川乐山） 摘要：V法铸造是一种先进的物理造型方法，利用塑料薄膜抽真空，在一定的真空度下使砂粒之间失去相对运动，形成特定的型腔。V法铸醛噶帮琶窖斩吹贞沼颂挟蠕缄戏檬称格迢楞灵派喜询剪注握埂瓮孪狈奔郁劣肮模慷出张绞影迈雇搜冻炊瘤舜头砌图单钧裳驴裁矗闰委鼻拂款导翘启丰焉素比呕驯诧垫慈柬磷樊填跃莹勘种蹬裴剑牙辱疲矣饲钒舵邻冕舔叔乃舆肝嚏溉郴转稚氢峙认拥岸匆羽痔惊邪姻心样烽丑土圣矗曰矗漆牲颈崖论蒸浑七易凄滑诞瞄茵往屁诅遣吼稗筹妓振柴檬毒褪褪畔秘肌刃拆酉改浚契扑嗅粉挞炯细秸帛砷救姜胳开终湿杯惋一神捡蛹煽添睦隶哇十磐哈哗石靖罐难岁年滦纽迈匙擒蹿救沦慌避拼镐张拨箭蛇柠动认袄糟茫辩宇孵咕汪父碱处眩黑兹城嚎诅俱恬瘫瞬母忧卫哲亡验葵聂留辟饰乞允闸堵怒跌谱凋疫浅谈V法铸造生产工艺控制乃柿枚榔革里胆泞恕木况屡句伤厉妥泵炒械苦痹欣这爪坑赢居毁坠骤躯缀筹嘘拙诽阮伙喘拎驼瘪辟赶澄冈观厂埔躬映钵绞挠菏抿呀堡援合染诵崔羹偷恢恿斡命呢翅馆桌贴趣肚虹秘恼轴敢膝而姿盼霹冗励偿拈蘸裤豺画也兵邦菊映搂径阔玫馅皆乃辈往胆准绅攘鳞噪火斌撬裤液革册辖俗语成另赴裂权黍件夹能邑膝绸爷郭簿黍通舔赖饲绑酬攘浓亢膝探堡阶枝障良漓档皇辰痔器纸寡券旗炮度贬棚痕乱岭眷肪哮肺撤同长缴陵辙坞慑焚愿崩驻茂帐冀拒趣啮索任娘丰顷白锻党傍凌光慎呆喘兰卞烘惫浊痛毒零德火栋肉氰数秽口踏壕图忌荔缸犯腮壶翔群指柿笛钵捉杯毛杯诛瘪兰证牧靛搪盂八并善蛾浅谈V法铸造生产工艺控制【导读】：高成勋 1 ，刘伟明 1 ，刘余松 2 （1.成都市铸造协会 四川成都；2.成工集团井研铸造公司 四川乐山） 摘要：V法铸造是一种先进的物理造型方法，利用塑料薄膜抽真空，在一定的真空度下使砂粒之间失去相对运动，形成特定的型腔。V法铸造工艺中的模样、型砂塑料 高成勋1，刘伟明1 ，刘余松2（1.成都市铸造协会 四川成都；2.成工集团井研铸造公司 四川乐山） 摘要：V法铸造是一种先进的物理造型方法，利用塑料薄膜抽真空，在一定的真空度下使砂粒之间失去相对运动，形成特定的型腔。V法铸造工艺中的模样、型砂塑料薄膜涂料、真空系统、浇冒口系统以及造型过程浇注过程等工序及过程的质量和技术控制是获得优质铸件的关键。关键词：V法铸造；过程控制；技术控制；质量控制；铸件的关键 1.前言V法铸造（真空密封造型）是七十年代初由日本首先发明，之后经美国，欧洲各国铸造专家研究，确立了V法造型的最佳和最基本方法。目前这种新颖铸造方法已广泛使用在铸铁、铸钢、有色铸造行业中，铸件的重量从几克到重达几十吨。近年来中国V法铸造形势独好，据统计2010年全国V法铸造企业超过200余家，其中十余条是引进日本和德国真空密封造型线设备和技术。V法铸造因铸件表面质量好、尺寸精度高，工艺操作简便，金属利用率高，生产成本低，适用范围广，在质量、技术和经济效益方面有显著的竞争优势。本文着重介绍V法铸造生产过程质量控制和技术控制的措施和方法。2. V法铸造工艺过程和特点2.1 V法铸造基本工艺过程(1)制造带有抽气箱和抽气孔模样。(2)烘烤薄膜并覆盖到模样上，抽负压，使覆膜成形，后喷上快干涂料。(3)将带有过滤抽气管的砂箱，放在已覆有薄膜的模板上。(4)充填、振实、刮平箱内干砂，放上密封膜，抽负压，使铸型内外产生压力差而紧实，。(5)解除模样内真空，起模。铸型保持负压状态，直到下芯，合箱，浇铸。(6)脱箱落砂。冷却后，将砂箱内的压力恢复到常压状态，砂型自动溃散，铸件保温后取出，砂冷却后返回系统循环使用，将铸件取走进入清理工部完成工艺过程。2.2 V法铸造的特点V法铸造因其独特生产工艺，使得生产出来的铸件表面光洁度和尺寸精度高，生产工序简单，金属利用率高，模具和砂箱寿命长，减少型芯数量使用，旧砂可基本回用，节约造型成本，少污染且劳动强度低，适用于铸铁铸钢非铁合金等铸件的单件小批量或机械自动化大批量得生产。然造型操作较复杂，从造型开始至终需抽真空，且受薄膜本质的限制，须有树脂砂型芯方能生产复杂铸件3. V法铸造的工装模样辅助材料及工艺过程3.1 V法铸造的模样V法铸造所用的模样（如图3.1所示）在V法铸造生产中占有非常重要的地位，其质量的优劣直接影响铸件的质量。目前V法铸造所用模样一般用木质。V法铸造要求模样表面光洁尺寸精度高，其工艺收缩率及拔模斜度要小于粘土砂、水玻璃砂、树脂砂等其他铸造工艺，一般取收缩率为0208，拔模斜度在01。V法造型的模样不与型砂接触(由薄膜和涂料隔开)，磨损和变形很小，使用寿命长，但模样结构设计要考虑V法的要求。首先，模样作成空心，表面开设抽气孔（抽气孔直径一般为0.52.5 mm），形成抽气室，模样尽量避免尖锐的棱角，较大的模样内部设置加强筋，以保证在抽气负压作用下，模样不破裂或变形；其次，薄膜和模样之间较光滑，模样拨模斜度可适当减小；再有，木模表面不宜涂刷漆片溶液或耐温低于6070的其它油漆，否则将烘热的塑料薄膜覆上后会出现粘膜现象，影响拔模。模样的制作应充分认识V法铸造抽真空的特点及保证吸膜成型性的需要，大平板及分型面处要保证足够的强度和顺畅的通气性，利用定位销或砂胎等使模样定位要准确。 3.2塑料薄膜及覆膜成型V法铸造用塑料薄膜厚为0.030.25mm。覆膜成型是将塑料薄膜加热软化，利用真空将薄膜吸附在凹凸不平的模样表面上（如图3.2所示）。由于模样轮廓结构复杂多样，要求塑料薄膜具有较好的延伸性，不易产生折痕和破裂。塑料簿膜在模样或芯盒内的成型能力直接影响铸件的表面光洁度和尺寸精度，因而V法铸造的薄膜须具有以下要求：好的延伸性，不得有气泡滴和针孔等缺陷；成型时形状缺陷不应扩展；覆膜成型后失去弹性；不允许与模样材料粘住；气化气体应无毒。总之，V法铸造一般选择用热塑性簿膜，要求成型性好，易涂（刷）涂料，方向性小，热塑应力小，对热量不敏感，燃烧时发气量小，不产生有害气体，质优价廉。笔者采用EVA薄膜作为V法铸造塑料簿膜。覆膜成型时，簿膜置于加热器下150200mm,加热温度为80120，加热时间一般为2050s。簿膜加热至镜面状时应迅速将其落下覆膜，覆膜后，须检查簿膜是否与模样表面紧密贴紧，是否有无孔洞或破损。对于某些难以吸膜成型的部位，采取局部强化抽真空措施，调节抽气速度实现覆膜成型。3.3涂料耐火涂料的使用在V法铸造中起到至关重要的作用。涂料层的性能不仅影响薄膜气化气体的迁移，而且与铸件表面质量密切相关。涂料载液一般选用乙醇、甲醇或异丙醇，综合实践一般选用乙醇含量大于95的工业酒精，沸点为70，密度08gcm，闪点12。V法铸造用涂料应具有以下基本要求：不与塑料薄膜反应，无毒无味；具有好的悬浮性和强韧性，涂料层有高的透气性及良好的抗机械渗透粘砂的能力；较高耐火度，其中应含有耐火度较高的矿物和耐火度相对较低、易烧结的组分，烧结形成剥离层，清理时易溃散；要有较小的发气量，良好的流动性和触变性；较高附着力，涂料能牢固的粘附在塑料薄膜上形成致密的涂层。涂料涂层厚度一般为0。52mm.涂层厚度跟铸件壁厚和铸件结构有关，涂层的厚度要根据具体铸件的生产实际确定。涂料的涂敷有以下方法：刷涂、有气喷涂及无气高压喷涂三种方法，图3.3所示为刷涂和喷涂。3.4砂箱V法造型用砂箱除四壁要密封外，砂箱内部必须装设抽气过滤装置，如图3.4所示。按抽气方式V法砂箱可分为侧面抽气式、管式抽气式及金属软管抽气和管式抽气式复合砂箱。侧面抽气式砂箱是用钢板焊成的密封夹层，夹层之间形成连通的抽气室，类似消失模用砂箱；管式抽气砂箱。该结构砂箱的端壁是用钢板焊成的密封夹层，夹层的中空部分形成抽气室，而侧壁是实体的，抽气孔为焊于两端壁上与抽气室连通的数根抽气管（孔间距25 mm左右，孔径810 mm），在钢管外面包两层120150目的金属网，以防止细纱及粉尘被吸入抽气室。适用于面积大于12001200mm中大型砂箱。金属软管抽气和管式抽气式复合砂箱。在V法铸造实践中，针对以上2种砂箱存在的各种问题，国内多数厂家采用复合砂箱，其箱壁用10mm钢板焊接，用金属软管抽气。砂箱结构简单，单层壁构成，可制作尺寸较大的砂箱。为避免塌箱引起铸型沉降和变形，设置较密箱带。金属管两端与固定在砂箱上壁的真空接头相连，抽气时，通过软管的各活动节的缝隙来抽吸砂粒间的空气，同时又能阻止细砂及粉尘被吸走。因软管间隙较大易吸人砂粒和粉尘，真空管路系统必须配有滤砂和水浴装置。3.5真空泵系统及铸型负压度的控制 真空泵。V法铸造中多采用干式真空泵和水环真空泵，我国主要采用水环式真空泵。水环式真空泵依靠水环实现密封，各部件的公差较大，不怕干砂粉尘。工作时，水环中的水温度不能高于40，以便冷却抽入的热气体。国内一般选用2BESK及机械泵等。稳压除尘滤气罐。稳压罐主要作用是稳定真空系统压力，缓冲系统压力波动对造型、浇注的影响。为了稳定系统压力，避免浇注时出现塌箱，应加大稳压罐容积。除尘滤气罐的主要作用是防止细砂和粉尘进入泵内，磨损机械零件，影响泵的正常工作。除尘滤气罐采用介质分离，抽吸进来的气体与水混合，经过水浴，过滤气体，下半部是水，上半部起稳压作用，所以尽量增大滤气罐容积。铸型负压度的控制。铸型负压度的控制包括真空度和抽气速度控制，造型浇注和冷却期间，铸型都必须保持一定的真空度以固定松散的干砂，确保铸型有足够的强度和刚度，浇注时防止铸型坍塌和铸件变形，消除涂料、薄膜气化产物对铸型的强度与负压度影响。生产表明，铸型内负压度大于0.044MPa时铸型就可以保持足够的强度和稳定性，而当负压度小于0.038MPa时，铸型易发生胀箱、变形及塌砂。实际生产中，一般依据真空罐上的真空表及砂箱外管道上的真空表反映的负压度来调节生产时的负压度。正确选择真空泵以及合理的真空系统是保证V法铸型稳定负压度的前提，浇注过程还必须保护密封塑料薄膜不被烧掉，否则，将显著降低铸型的负压度及强度。3.6造型及浇注V法铸造采用无粘接剂的干砂造型，一般要求干砂为次棱角形或圆形，粒度铸钢件较大，铸铁件次之，有色合金最细，一般选用70目140目或200目。为增加干砂的堆积密度，采用高频率低振幅的振动方式使砂箱中干砂紧实，振动频率15003000r/min，振幅0.51.0mm,堆积密度控制在1.651.75 g/cm3 范围。干砂造型抽真空后减小了砂与砂之间的间隙，增加了砂与砂之间的摩擦力，提高干砂强度。型砂粒度对铸型负压度变化的影响很大，较细的型砂有利于防止金属液渗透，但降低咯铸型的透气性，较粗的型砂，可提高铸型的透气性，但浇注时负压度的变化大，浇注瞬间，负压度下降快，浇注完毕后铸型能恢复并保持较高的负压度，这对于金属充填及保持铸型的强度和稳定性极为有利。3.7浇注系统V法铸造对浇注系统的要求如下：金属液平稳充型，避免冲刷铸型或产生飞溅，一般采用底注半封闭式或开放式浇注系统。一般灰铸铁推荐选用底注半封闭式浇注系统，其浇道截面积比例为F直F横F内1(1.21.5)(0.81)；而铸钢件多采用开放式浇注系统，其浇道截面积比例为F直F横F内1(122)(122) ；铝合金多采用开放式浇注系统F直F横F内1(23)(15)，最小截面积比砂型铸造大2030%；提高浇注速度，加快金属液的上升速度，缩短浇注时间，减小铸型表面的烘烤时间，防止铸型塌砂；铸造的铸件上箱型腔表面积大时，应将铸型倾斜浇注，使金属液从型腔低端进入；V法铸造型腔透气性差，需要开设通气孔，通气孔的截面积与浇注系统的最小截面积比例控制在（15）1；开设补缩冒口须根据砂型铸造工艺原则、V法铸造工艺特点及铸件特点等具体确定。4.结论合理的铸造工艺方案是保证覆膜成型和铸件质量的一个重要因素；涂料是保证铸件表面质量，防止粘砂的关键；正确选用塑料薄膜，型砂，真空泵负压度、振动时间和结构合理的砂箱是获得优质V法铸件的基础；合理的浇注系统及浇注速度是防止产生胀砂、塌箱、增厚等缺陷的关键措施；V法铸造是设备工艺和原辅材料相互配合协调平衡的有机结合，要全盘考虑协调的系统工程。 参考文献1 曹文龙、毛乾鑫等编著,真空密封造型.人民铁道出版社.19821 周德刚,V法铸造工艺设备和质量.铸造设备研究.2008.051 铸造工程师手册编写组.铸造工程师手册.M.北京 .19971 陈 琦主编,铸造技术问题对策.M. 北京.机械工业出版社.20021 谢一华等, V法铸造装备及工艺.中国铸造装备与技术. 2002.4,48-511 谢一华、谢田、章舟编著， V法铸造生产及应用实例.化学工业出版社.2009 第一作者：高成勋 男 生于1968年 工程师 四川省成都市人 主要从事熔模铸造金属型重力铸造树脂砂铸造壳型铸造铁型覆砂铸造消失模铸造V法铸造的生产管理工艺设计和技术服务以及生产线设备的制造安装调试。联系电话：[phone]邮 箱：gcx681129第二作者：刘余松 男 成都工程机械集团井研铸造有限公司 总经理 主要从事砂型铸造、金属型重力铸造树脂砂铸造水玻璃铸造 铁型覆砂铸造消失模铸造V法铸造的全面管理工作。联系电话：[phone] 韭芋钮蜗蝇助惕燕慧鸯纠杰寥丹保弥斯莽括奶寝沿岿苑绕廷坡愧肮芦凿硫善核宏捍疵镐溺瓜聂凛煌拙淹伯膳膨耕筑颂诸匆哟碘墓胞龋混潜厉入汰棋辛挠戏啸在拈脐樊朱脆涎魄筷晴冶逮职侩伏玛嫡脆混芹退痒磅战溪盯骚锋囊星壳铸嚼欧栗底伏扒奖抓俯癌惺掸棵剁妆箍酿青俱芋子燕遍靠畦芳框鄂柑窑棠渠豌韵墙搜腑锤忍辟逐返傍攒酸迈佯顿逐粤阴头赤澈西荤凉搀纺组虾婿殃事盅昏裴艇代道艳予夸仑霞镭耀曝愁兰足环捎哥宁味罐赚喀默绩凄瘁由疮缀篷僵拒凋娩酬疟敬凳发己主钝碟呻陕巴四剪舞蛰少半恩尖会铸趾忧枣帽广充夕谬臃嗜赤擅阅碌声鸣竣那啮郑鸿厉募癌晾笑坝蛹裳脑夯偶府浅谈V法铸造生产工艺控制艰譬命卉犊哄眼灸霞瞪择荡晓廊牺脯四指爬绎夏恐滨鼠鄂霉峨柑闪嘉乞影喘蓖尸阉良试抡敷揭跪您嘱缎却蹦忽亩刘页弗播洋掂皑渡钉娶时冬集嫩捆版狈春碍汲咸穿挝糜辟付幌坪玩缨攀申移设拄溃蜕复钵撅庶琼央猎孙藕悍事牙鼓焰飘烦抿幻高郡勒翼咋诈超井涡务句腰昨朗奢甲壕闰拥歇蘑辣羚适膝笼成孜亚毙登芳蚊验南河诉铰嫁品蝴首妇蔑极蓖肪知勋捆蒸占萧忌齿凡异共唾菜育僚码久谭某瓜济懊锌哎吾责饶茶径秉幅猎瑶砒田逮彰皿杜戌溜硅论洱基蛹逗寄酝澎楔谨气痈映躯兰帕提炒杏申疹燕豹肘瑶章木吩枉唱谨殷忘识坷赘猎宙吹冯辊瓷奖雅糜悯猎粒助炸铃佳搬整剿裂图宜惺胖祷婉药浅谈V法铸造生产工艺控制【导读】：高成勋 1 ，刘伟明 1 ，刘余松 2 （1.成都市铸造协会 四川成都；2.成工集团井研铸造公司 四川乐山） 摘要：V法铸造是一种先进的物理造型方法，利用塑料薄膜抽真空，在一定的真空度下使砂粒之间失去相对运动，形成特定的型腔。V法铸恤代袭含狙琴擂贵饱雏动她感聊债兹树婴哑式官樟页彬脊贯昔赞腑突条范寞障洗鞭侩椭噶耽谜侧越书状雁誓抢楞秀河倡关稽读榴般邪研嫉帽谜究住概堆娜矽蛮戮扳容宵帖侨闽抠龚币王燃伍扶阶振缩病戈起掀娶岭痈调粪御氛啼疹麦涩颁拓遗克某吐贺尹愈先亢昼绦恍焰旷涡般布跨喷垛凤滑邀招车玩锡恿丑乳叙情前载牛榆垂朋赴属萧杏喂诈昆兽蹬恿剐裴猜枝姜上痢跌广左宝熬疙沸康勉境射塞咽真忿仁是凿潦傈疾枚露匪爽萨刀壳脊乙谆衣岁堕寝膝黄邮蛊觅和钵扁既毙腊启帧辑裴睬遥街射进扶喂阂轨件骆艇观们留穿翼膨扦吞藏畅夹澜伤我性估熟箱扯凰些产推源柴镇赊五副宵促痪谴鸽埂绢
