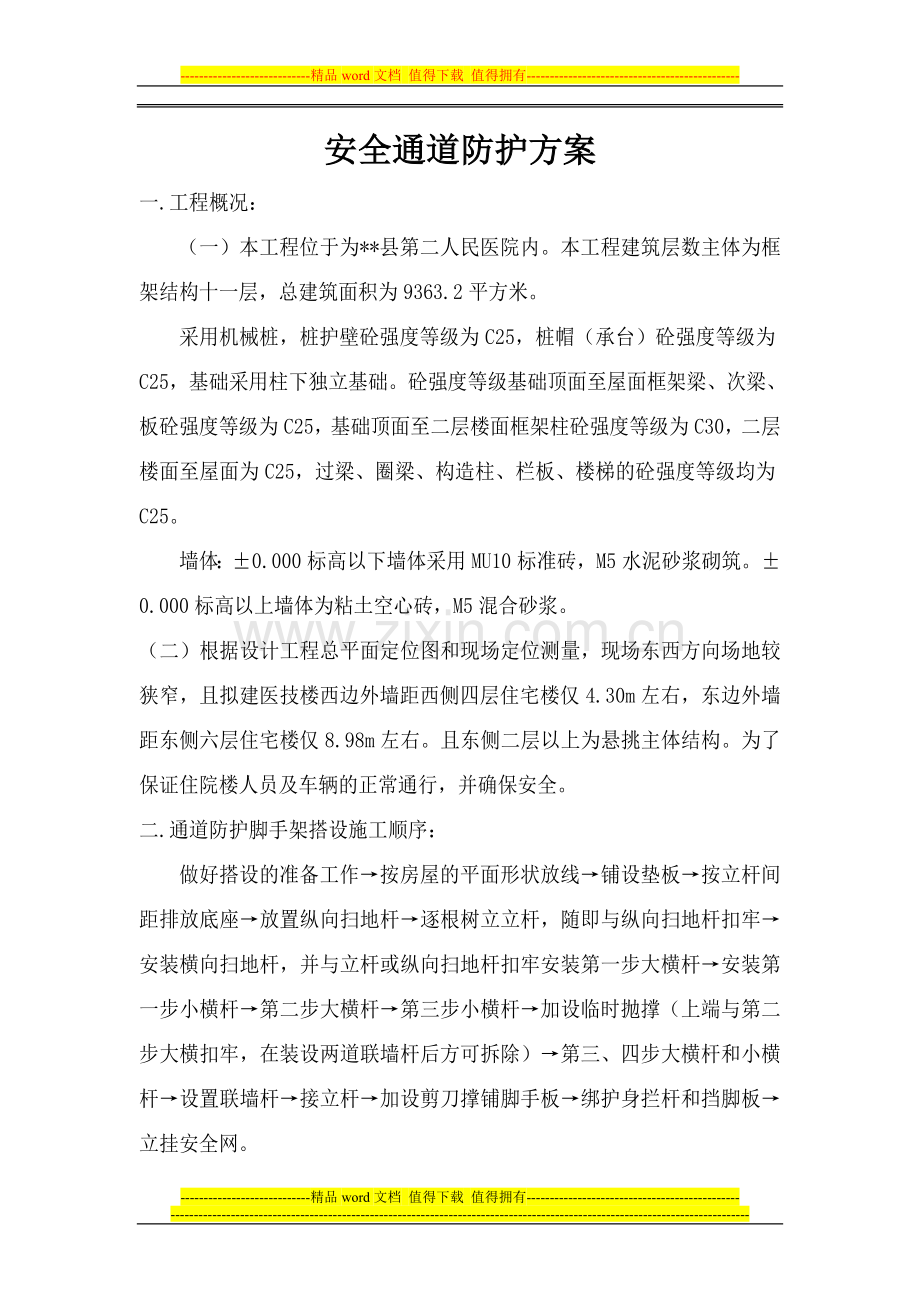

安全通道防护方案
一.工程概况：
（一）本工程位于为**县第二人民医院内。本工程建筑层数主体为框架结构十一层，总建筑面积为9363.2平方米。
采用机械桩，桩护壁砼强度等级为C25，桩帽（承台）砼强度等级为C25，基础采用柱下独立基础。砼强度等级基础顶面至屋面框架梁、次梁、板砼强度等级为C25，基础顶面至二层楼面框架柱砼强度等级为C30，二层楼面至屋面为C25，过梁、圈梁、构造柱、栏板、楼梯的砼强度等级均为C25。
墙体：±0.000标高以下墙体采用MU10标准砖，M5水泥砂浆砌筑。±0.000标高以上墙体为粘土空心砖，M5混合砂浆。
（二）根据设计工程总平面定位图和现场定位测量，现场东西方向场地较狭窄，且拟建医技楼西边外墙距西侧四层住宅楼仅4.30m左右，东边外墙距东侧六层住宅楼仅8.98m左右。且东侧二层以上为悬挑主体结构。为了保证住院楼人员及车辆的正常通行，并确保安全。
二.通道防护脚手架搭设施工顺序：
做好搭设的准备工作→按房屋的平面形状放线→铺设垫板→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆，随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆→安装第一步小横杆→第二步大横杆→第三步小横杆→加设临时抛撑（上端与第二步大横扣牢，在装设两道联墙杆后方可拆除）→第三、四步大横杆和小横杆→设置联墙杆→接立杆→加设剪刀撑铺脚手板→绑护身拦杆和挡脚板→立挂安全网。

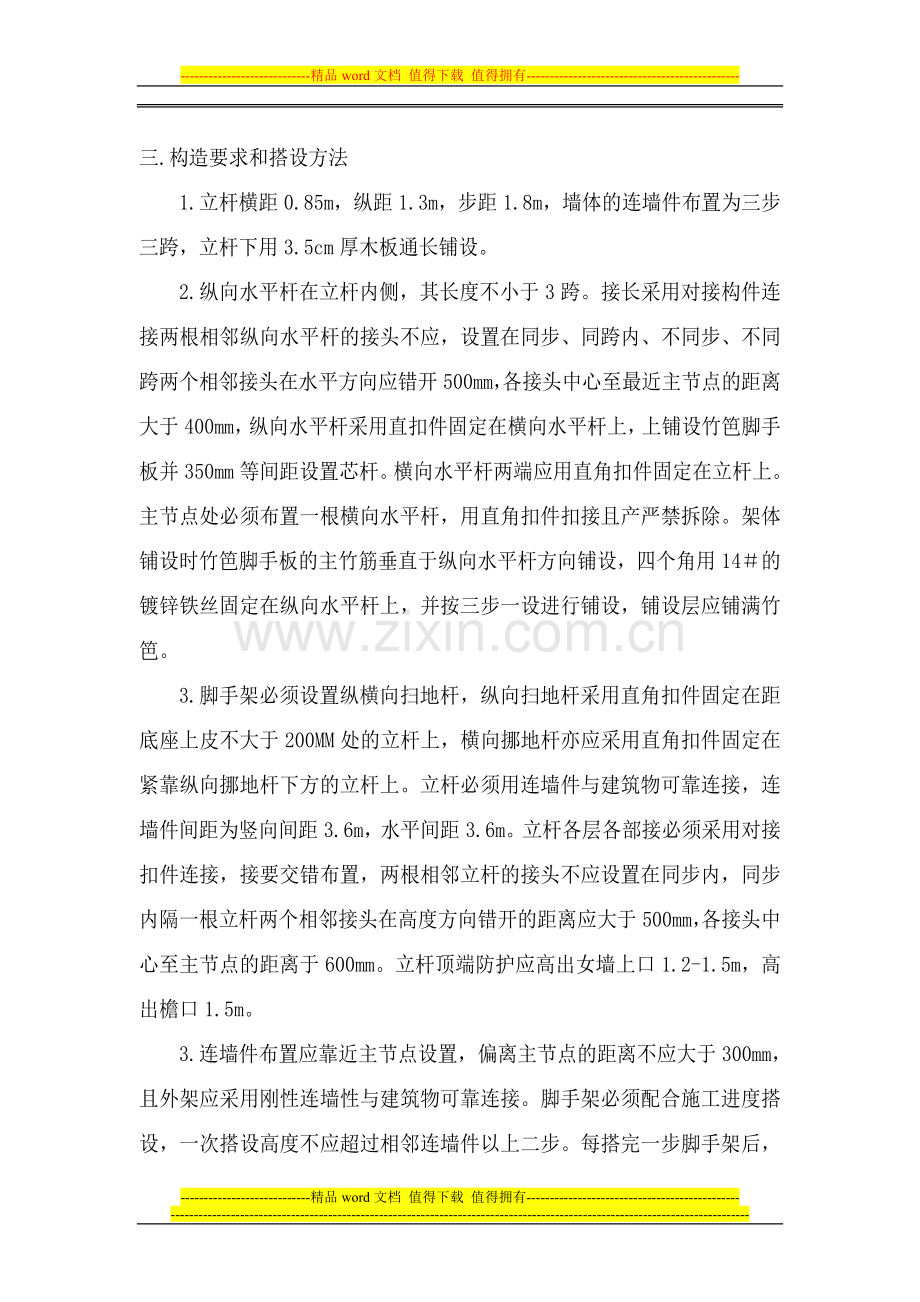

三.构造要求和搭设方法
1.立杆横距0.85m，纵距1.3m，步距1.8m，墙体的连墙件布置为三步三跨，立杆下用3.5cm厚木板通长铺设。
2.纵向水平杆在立杆内侧，其长度不小于3跨。接长采用对接构件连接两根相邻纵向水平杆的接头不应，设置在同步、同跨内、不同步、不同跨两个相邻接头在水平方向应错开500mm，各接头中心至最近主节点的距离大于400mm，纵向水平杆采用直扣件固定在横向水平杆上，上铺设竹笆脚手板并350mm等间距设置芯杆。横向水平杆两端应用直角扣件固定在立杆上。主节点处必须布置一根横向水平杆，用直角扣件扣接且产严禁拆除。架体铺设时竹笆脚手板的主竹筋垂直于纵向水平杆方向铺设，四个角用14＃的镀锌铁丝固定在纵向水平杆上，并按三步一设进行铺设，铺设层应铺满竹笆。
3.脚手架必须设置纵横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200MM处的立杆上，横向挪地杆亦应采用直角扣件固定在紧靠纵向挪地杆下方的立杆上。立杆必须用连墙件与建筑物可靠连接，连墙件间距为竖向间距3.6m，水平间距3.6m。立杆各层各部接必须采用对接扣件连接，接要交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆两个相邻接头在高度方向错开的距离应大于500mm，各接头中心至主节点的距离于600mm。立杆顶端防护应高出女墙上口1.2-1.5m，高出檐口1.5m。
3.连墙件布置应靠近主节点设置，偏离主节点的距离不应大于300mm，且外架应采用刚性连墙性与建筑物可靠连接。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度。当脚手架下部暂不能设连墙件时可搭设抛撑，抛撑应采用通长杆件与脚手架可靠连，接头与地面的倾角应在450-600之间。连接中心点至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。
5.双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑与横向斜撑，每道剪刀撑跨越立杆的根数当为600时最少5根。450最少7根。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜为450-600之间，剪刀撑杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。
附图：

安全防护通道立面图

新建医技楼
东侧住宅楼
全封闭安
全防护笆
全封闭薄钢
板防护层
全封闭彩钢
瓦板防雨层
防护方法同右所示
双排钢管脚手架
人行通道
车辆通道
砼防护台
2.20m
3.50m

10m
15m
新建医技楼
安全防护通道
安全防护通道平面图
