电力公司负控初级工试题之识图与绘图(初).doc

判断题
1、对一次电路要从电源端顺次识读，了解线路连接和走向．直至发电设备端。
答案：错误
2、识读系统原理图要先看图纸说明。
答案：正确
3、电力电气图分一次回路图、二次回路图。
答案：正确
4、在变压器的图形符号中Ｙ表示三相线圈星形连接。
答案：正确
5、电气回路图中，A表示电压表。
答案：错误
6、电气回路图中，G表示发电机、电动机。
答案：错误
7、电气回路图中，避雷器用FA表示。
答案：正确
8、图样的尺寸应以标注的尺寸数值为准。
答案：正确
9、虚线、点划线或双点划线的线段长度和间距不宜相等。
答案：错误
10、一次回路图表示一次电气设备(主设备)连接顺序。
答案：正确
11、展开式电路图中对每个独立回路，交流按U、W、V相序。
答案：错误

单选题

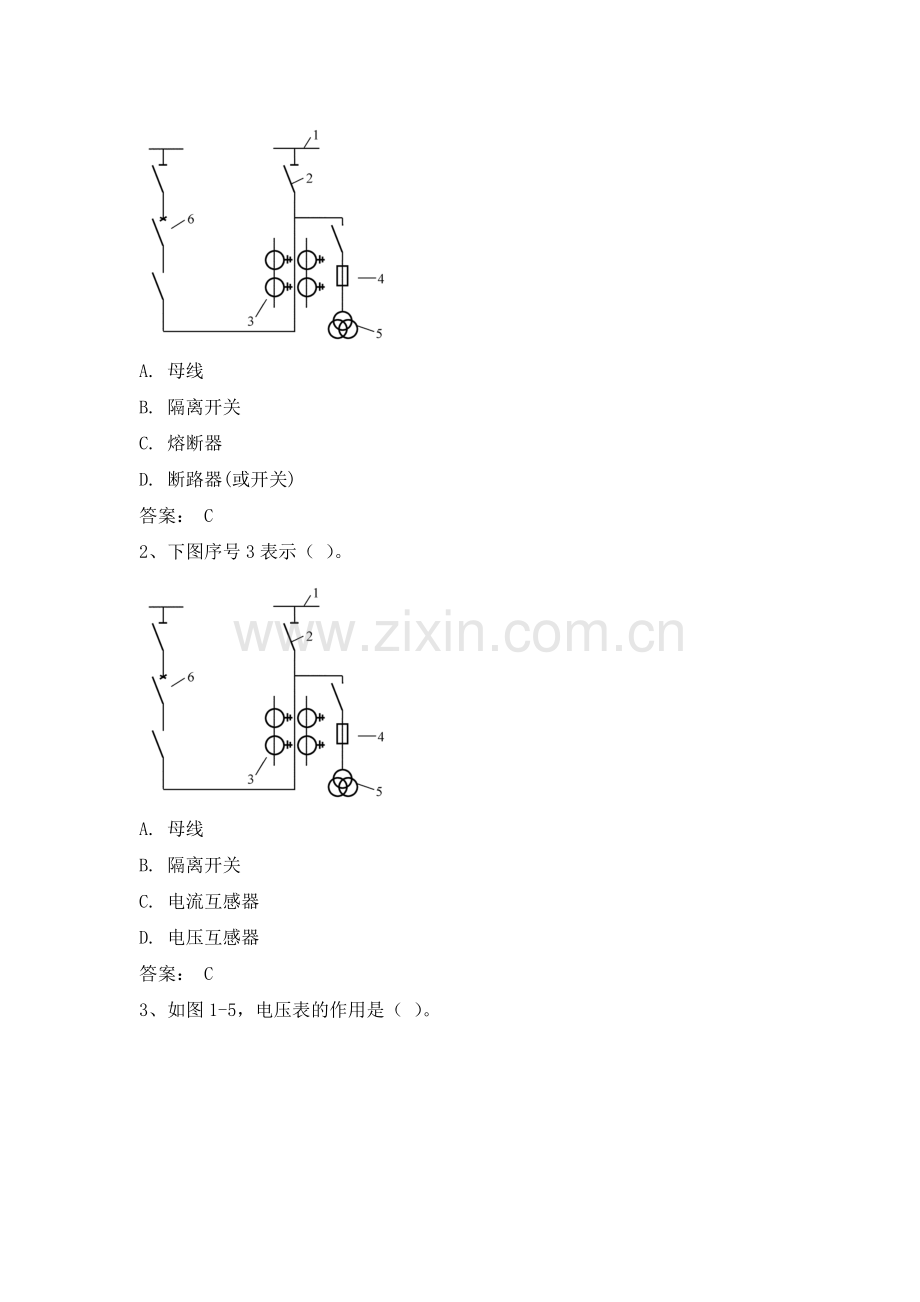

1、下图序号4表示（ ）。

A. 母线
B. 隔离开关
C. 熔断器
D. 断路器(或开关)
答案： C
2、下图序号3表示（ ）。

A. 母线
B. 隔离开关
C. 电流互感器
D. 电压互感器
答案： C
3、如图1-5，电压表的作用是（ ）。

A. 测量电流
B. 测量电压
C. 分流
D. 分压
答案： B

4、 如图所示为测量电阻值的接线原理图，图中1测量表计的作用是（ ）。

A. 测量电流
B. 测量电压
C. 分流
D. 分压
答案： A
5、如图所示，指出电压U和电流I的相位之间的关系为（ ）。

A. 电压U的相位超前于电流I
B. 电压U的相位滞后于电流I
C. 电压U的相位和电流I 同相
D. 电压U的相位和电流I反相
答案： B

6、如图：

该电路合上电源后，会发生（ ）现象。
A. 测量出电流
B. 测量出电压
C. 电流表烧毁
D. 电压表烧毁
答案： C
在继电保护的原理接图中，一般C代表电容，QF代表( )。
A. 消弧线圈
B. 跳闸线圈
C. 断路器
D. 电压继电器
答案：C

8、图纸中的汉字应写成( )。
A.仿宋体
B.黑体
C.楷书
D.行书
答案：A

9、（ ）只能反映物体两个方向的尺度。
A.一个视图
B.两个视图
C.三个视图
D.四个视图
答案：A

10、直立圆柱体的俯视图图形是（ ）。
A.圆柱体
B.圆
C.长方形
D.三角形
答案：B

11、直立圆柱体的左视图图形是（ ）。
A.圆柱体
B.圆
C.长方形
D.三角形
答案：C

12、直立圆柱体的主视图图形是（ ）。
A.圆柱体
B.圆
C.长方形
D.三角形
答案：C

13、（ ）图表示保护接地。

A.

B.

C.

D.

答案：C

14、（ ）图是带中性线的星形连接三相绕组。

A.

B.

C.

D.

答案：D

15、（ ）图是零序保护的电压线圈接线。

A.

B.

C.

D.

答案：B

16、（ ）图表示电流互感器。

A.

B.

C.

D.

答案：A

17、如图

E是（ ）。

保护接地线
保护接零线
保护接零接地线
接地线
答案：D

18、如图

N是（ ）。

A.保护接地线
B.保护接零线
C.保护接零接地线
D.接地线
答案：B

19、如图

PE是（ ）。

A.保护接地线
B.保护接零线
C.保护接零接地线
D.接地线
答案：A

20、如图

PEN是（ ）。

A.保护接地线
B.保护接零线
C.保护接零接地线
D.接地线
答案：C

21、如图
该图是（ ）系统。

A.中性点不接地
B.保护接零
C.保护接地
D.地零合一接地保护
答案：D

22、如图，

A. B. C. D.

属于延时闭合的动合触点是（ ）。

答案：A

23、如图，

A. B. C. D.

属于延时闭合的动断触点是（ ）。

答案：B

24、如图，

A. B. C. D.

属于动断按钮的是（ ）。

答案：C

25、如图，

A. B. C. D.

属于动合按钮的是（ ）。

答案：D

26、如图：
A. B. C. D.

属于一般开关符号的是（ ）。

答案：A

27、如图：
A. B. C. D.

表示断路器的是（ ）。

答案：C

28、如图：
A. B. C. D.

表示隔离开关的是（ ）。

答案：B

29、如图：
A. B. C. D.

表示自动开关低压断路器的是（ ）。

答案：D

30、 如图：
L
QS
TA
QF

代表母线的是（ ）。

答案：A

31、如图：

A.L
B.QS
C.TA
D.QF

代表隔离开关的是（ ）。

答案：B

32、如图：

A.L
B.QS
C.TA
D.QF

代表断路器的是（ ）。

答案：D

33、如图：

A.L
B.QS
C.TA
D.QF

代表电流互感器的是（ ）。

答案：C

34、如图：

LM
Q
FU
X层

表示母线的是（ ）。
答案：A

35、如图：

A.LM
B.Q
C.FU
D.X层

表示开关的是（ ）。
答案：B

36、如图：

A.LM
B.Q
C.FU
D.X层

表示熔断器的是（ ）。
答案：C

37、如图，1表示（ ）。
导体
绝缘层
半导体屏蔽层
填料
答案：A

38、下图序号3表示（ ）。

A. 母线
B. 电流互感器
C. 熔断器
D. 断路器(或开关)
答案：B

39、下图序号6表示（ ）。

A. 母线
B. 隔离开关
C. 熔断器
D. 断路器(或开关)
答案：D

40、下图序号5表示（ ）。

A. 电压互感器
B. 电流互感器
C. 熔断器
D. 断路器(或开关)
答案：A

多选题

1、二次回路包括（ ）。

交流电压回路
交流电流回路
信号直流回路
继电保护回路

答案：ABCD
