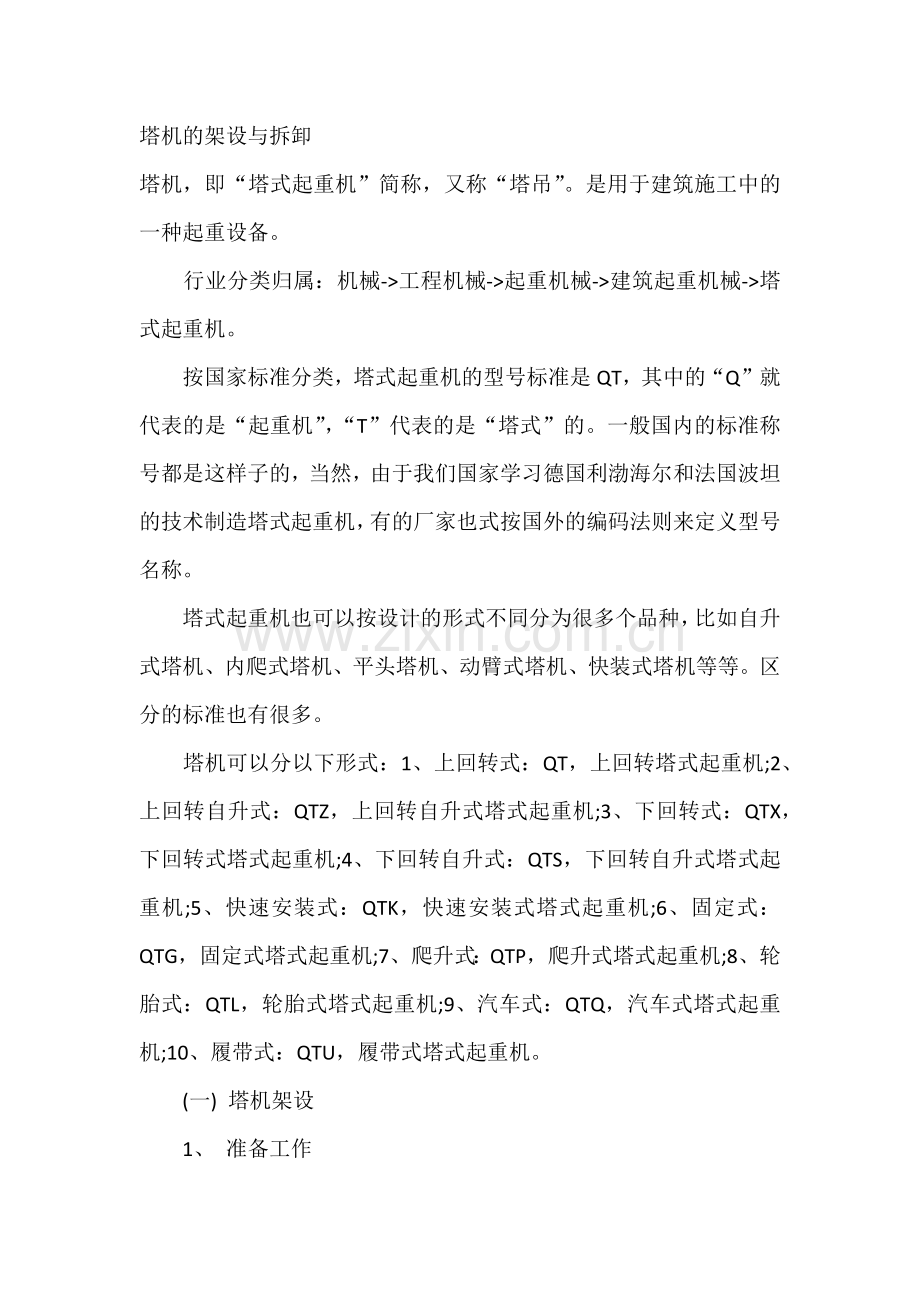

1、塔机的架设与拆卸塔机,即“塔式起重机”简称,又称“塔吊”。是用于建筑施工中的一种起重设备。行业分类归属:机械-工程机械-起重机械-建筑起重机械-塔式起重机。按国家标准分类,塔式起重机的型号标准是QT,其中的“Q”就代表的是“起重机”,“T”代表的是“塔式”的。一般国内的标准称号都是这样子的,当然,由于我们国家学习德国利渤海尔和法国波坦的技术制造塔式起重机,有的厂家也式按国外的编码法则来定义型号名称。塔式起重机也可以按设计的形式不同分为很多个品种,比如自升式塔机、内爬式塔机、平头塔机、动臂式塔机、快装式塔机等等。区分的标准也有很多。塔机可以分以下形式:1、上回转式:QT,上回转塔式起重机;2、上
2、回转自升式:QTZ,上回转自升式塔式起重机;3、下回转式:QTX,下回转式塔式起重机;4、下回转自升式:QTS,下回转自升式塔式起重机;5、快速安装式:QTK,快速安装式塔式起重机;6、固定式:QTG,固定式塔式起重机;7、爬升式:QTP,爬升式塔式起重机;8、轮胎式:QTL,轮胎式塔式起重机;9、汽车式:QTQ,汽车式塔式起重机;10、履带式:QTU,履带式塔式起重机。(一) 塔机架设1、 准备工作a、 确定塔机架设位置,确定原则为能够最大限度发挥塔机施工能力,方便塔机进出场及安装、拆卸。b、 选择恰当的基础型式。压重及砼基础均应提前制作并达到标号,基础地面地耐力不小于20T每平方米。c、
3、开通现场通道,清理现场,找平基础平面。2、 架设程序1、 底甲安装:在基础上组装底架,用水准仪找平支脚病锁紧地脚固定螺栓。2、 标准节安装a、 将1标准节安放在底架上固定好。b、 平衡臂对正塔身标准节放置并锚固好。c、 将吊杆穿好器重绳并固定在标准节靠近平衡臂一端的主旋杆上,用卡具固定好。d、 将第二标准节吊至第一标准节上固定好,然后将吊杆上升1M。注意提升前先在上部固定导向卡具。e、 将支撑节吊到第二标准节上固定好,再将吊杆提升一节的距离固定好.f、 安装三根斜支撑杆,固定吊杆的一端暂时不按装第四根。g、 吊起一节加固节至支撑节上部固定好,再将吊杆提升一节的距离固定好。此时吊杆脱离支撑节的支
4、撑点。h、 安装第四根斜支撑,然后用经纬仪校正塔身垂直度达到1/1000。3、 下转台与回转支撑架设:将回转机构组装在上转台上,用吊杆一次架设在回转支撑上固定好,注意吊杆的悬臂高度不得超过2.5M。4、 塔顶架设a、 将上转台固定节的一端主弦杆对准吊杆,在固定节的主弦杆上固定卡与吊杆套在一起,将吊杆升至塔身最高位固定。5、 驾驶室架设a、 下落吊杆,使吊杆上端高出塔身顶部2.6M,此时拆除固定节上的固定卡,改使用固定塔身上的短固定卡。b、 回转机构接电,使固定节前段对准吊杆。c、 吊起吊起司机室坐落在上转台右侧支座上固定,上部与固定节用螺栓相连。6、 平衡臂架设a、 将吊杆落至下转台以下,将吊
5、杆横端贴紧塔身固定,收起起重绳,b、 在塔顶顶端,平衡臂及平衡重吊架前端,各固定1吨滑轮一个,穿上起重绳,最后固定于平衡臂前端,臂架尾部栓一根溜绳。c、 启动升起机构,慢慢拉紧起重绳,将平衡臂缓缓拉起,使其跟部交点接近固定节交点,当两交点对正后,销上销轴。注意提升臂架时,溜住溜绳,以避免平衡臂便转和碰撞臂架。d、 松开平衡臂跟部的起重绳。将起重绳固定在塔顶。启动起升机构慢慢拉紧起重绳,同时上后拉紧溜绳。将起重臂拉起一个角度。将连接平横臂拉杆,销上销轴。e、 栏杆连接完毕,慢慢松动刹车,放松起重绳,使拉杆缓缓拉紧。f、 吊起两块平衡重安放在平衡臂尾部。7、 起重臂架设a、 起重臂在地面对接并安装
6、上起重跑车,穿绕并拉紧变幅钢丝绳,将跑车固定于臂架首节。安装起重臂前后拉杆,用铁丝固定在上弦杆上。b、 起重臂跟部和塔顶顶部各固定一个滑轮。第五节臂前部固定1T滑轮两个,臂架尾部栓上溜绳。c、 将起重绳从塔顶起重滑轮穿下,穿绕臂架根部1T滑轮,向上至塔顶顶部固定,卸下固定节前端的滑轮组。d、 启动起升机构,慢慢拉紧起重绳,将臂架拉起,使架臂根部交点与固定交点对正,销上销轴。注意溜住溜绳,防止臂架反转和塔身碰撞。e、 解下起重绳,退出跟部滑轮,按倍率为4将起重绳穿绕过起重臂第5节的滑轮组和塔顶顶部的滑轮组,最后固定于塔顶上。f、 慢慢收紧器重绳,同时拉紧溜绳,使臂架向上拉起穿过死点,起重臂随之拉
7、起臂架向上拉起一个角度停住。连接起重臂前后拉杆,销上销轴。g、 松动刹车,慢慢放下起重臂,缓缓拉紧拉杆。h、 解下起重绳,回收卷筒。卸下塔顶及起重臂上的滑轮组。装上固定节前段的滑轮组。8、 平衡重吊装。9、 按通全部电源、安全装置及回转锁车装置。10、 穿绕钢丝绳,按从塔顶滑轮、固定节、起重跑车、钓钩的顺序最后固定于起重臂首端。11、空载实验3次。12、额定载荷实验a、 最大幅度、吊重,升降、回转、变幅各3次。b、 幅度、吊重,升降、回转、变幅各3次。进行上述实验时,同时调整好力矩、起重量限制器,高度、变幅、回转限制器等。(二)塔机拆卸塔机拆卸与架设程序正好相反1、 放下钓钩,拆下起重绳固定端
8、,钢丝绳收回卷筒。2、 起重小车收回至臂架跟部固定,变幅绳收回卷筒,拆下变幅机构电缆。3、 拆下3块平衡重。16、 夜间工作必须有足够的照明灯光。17、 作业现场应禁止闲杂人员的进出,临街作业时,要采取临时保护措施。(三)注意事项1、全体作业人员必须持有效证件上岗,未取证人员一律不得参与。2、全体作业人员必须听从总指挥的统一指挥。3、 总指挥必须听从技术人员的技术指导,接受安全监护人员的安全监护。4、作业人员必须佩戴安全帽,上高人员必须穿防滑鞋,危险部位作业必须系好安全带。5、所有作业吊车必须严格遵守安全操作规程。6、拆装期间一律禁止饮酒。7、工作中集中精力,不得随意开玩笑和打闹。8、上下交叉作业时,要注意工具和零部件放置位置必须安全可靠,防止坠落伤人。9、 吊车指挥人员应熟悉吊车起重性能、吊物的起重量以及构件安装部位。10、 指挥人员应与吊车司机统一手势信号。11、 大件物品起重高度超过两米要系拖拉绳。12、 所用吊绳必须符合安全规定,所吊构件重心必须准确,符合说明书的要求。13、 组装的总成件及附属装置必须按规定上足所有的螺栓及销,确保使用的安全性。14、 作业区所有的裸体电线必须停电,专人守护。15、 凡大雨、大雪、大雾、大风(风速达8.3m/s)等天气禁止拆装塔吊。16、 夜间工作必须有足够的照明灯光。17、 作业现场应禁止闲杂人员的进出,临街作业时,要采取临时保护措施。
