双分支定向耦合器.ppt

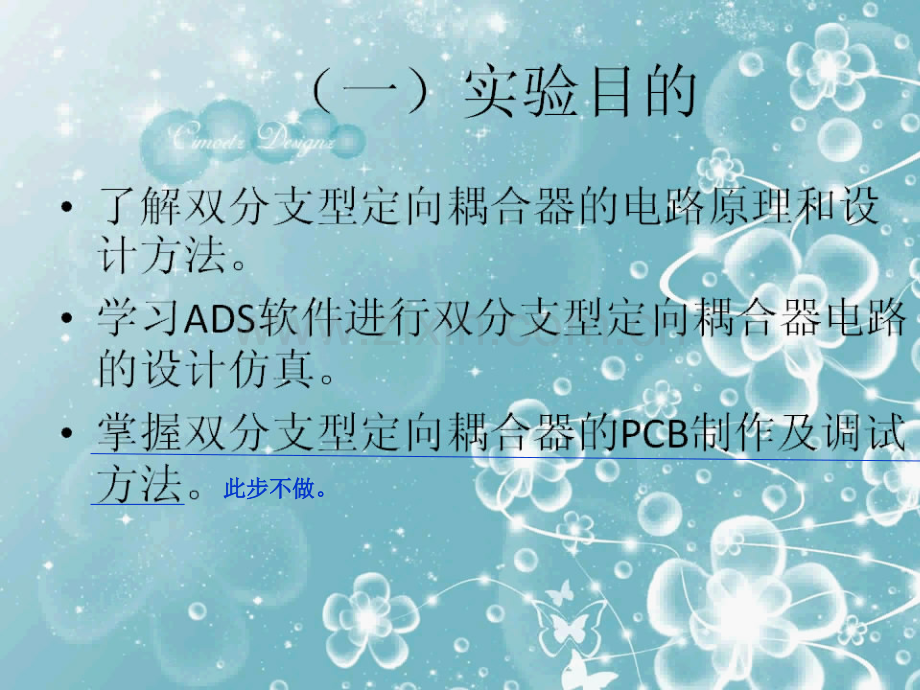

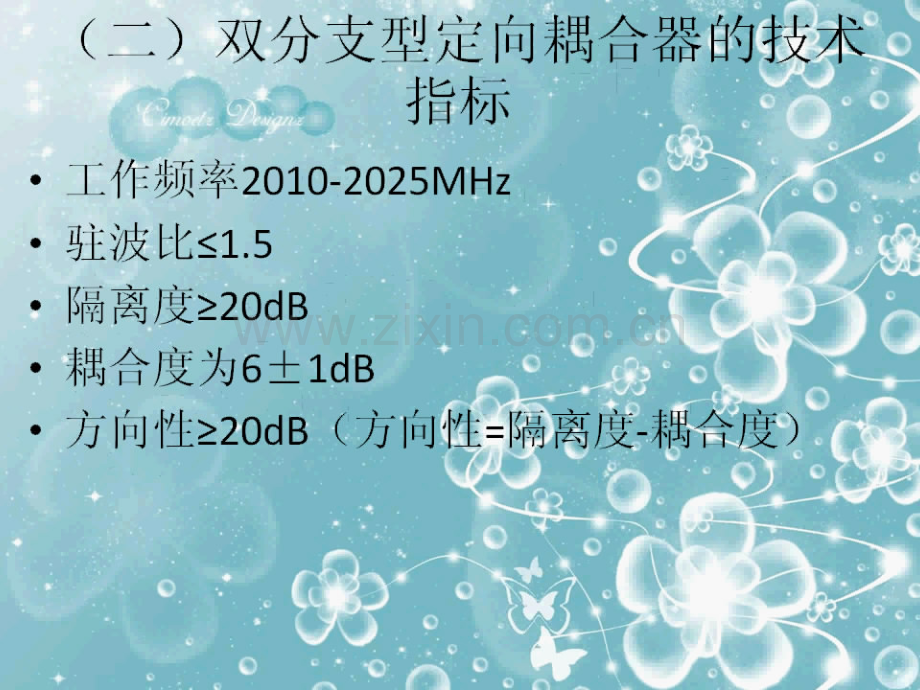

1此步不做。此步不做。23451、新建一个工程，在默认目录下取名为”coupler”(实验时自己取名）,并选择原理图中微带线的单位为mm。6782、在下拉菜单中选择无源器件“Passive Circuit DG-Microtrip Circuits”9103、在左边无源器件中选择耦合器“Blcplr”和重要的控键“MSUB”。111213144、修改“MSUB”参数：基板厚度H=0.8mm,相对介电常数Er=4.3，金属层厚度T=0.035mm 。修改耦合器参数：频率F=2GHZ，耦合度C=6dB15165、打开无源器件控制窗口，设置仿真的扫描频率“2010-2030”MHZ，间隔为100kHZ，点Simulate开始仿真。171819206、看仿真结果是否符合设计要求。其中S11为驻波比（20dB）21227、点击耦合器，再点任务栏“向下的箭头”，可看到耦合器的内部结构。2324258、删除四个端口，在下拉菜单中找到“Simulation-S_Param”，点“Term”图标表示的50欧标准阻抗接在四个端口，再接地。262728293031329、版图仿真：选择任务栏”Layou”的第一项，在弹出的对话框中点“OK”得到版图。3334353610、根据版图中的尺寸制成PCB板。37此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
