2FSK调制与解调仿真.ppt

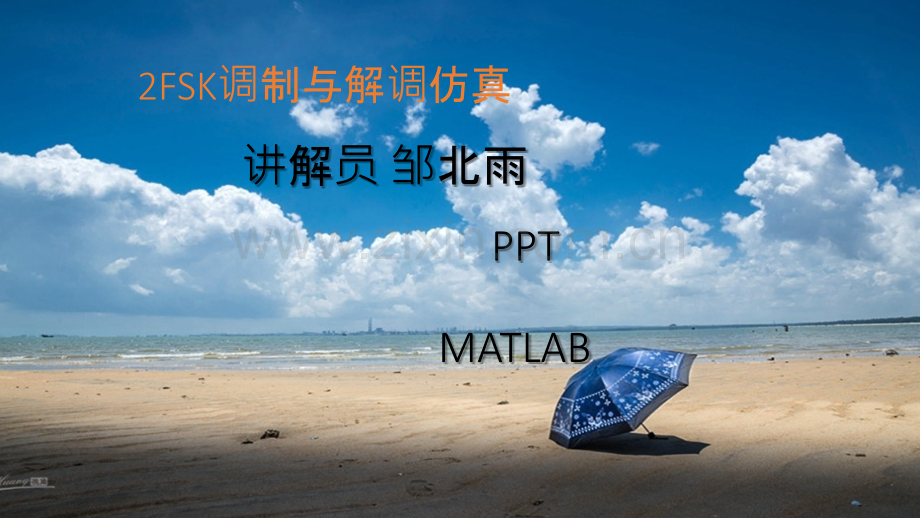

2FSK调制与解调仿真讲解员 邹北雨PPTMATLAB一、实验目的二、实验原理三、实验内容五、实验结论四、实验要求实验目的2.掌握2FSK的解调原理和MATLAB Simulinik仿真方法1.掌握2FSK的调制原理和MATLAB Simulinik仿真方法实验原理 2FSK的解调原理2FSk信号的常用解调方法 是采用如图所示的非相干解调和相干解调，其调制原理是将2FSK信号分解为上下两路2ASK信号分别进行解调，然后进行判决。这里的抽样判决是直接比较两路信号抽样值的大小，可以不专门设置门限。判决规则应与调制规则相呼应，调制时若规定“1”符号对应载波频率f1，则接受时上支路的样值较大，应判为“1”；反之判为“0”。带通滤波器1带通滤波器2e2fsk（t）包络检波器包络检波器抽样判决器定时脉冲非相干解调带通滤波器1相乘器带通滤波器2低通滤波器相乘器低通滤波器抽样判决器e2fsk（t）cos1tcos2t定时脉冲相干解调实验要求Q：调制部分 1、观察2FSK调制仿真，对比调制后信号的幅度和频率发生了哪些变化？2、当信号源传送1的时候，2FSK信号是什么样子的,当传送0的时候，2FSK信号又是什么样子的？3、上述仿真框各个模块哪些部分属于调制器 解调部分 1、上述解调框各个模块哪些部分属于解调器。2、从示波器Scope1可以看出输入信号及解调信号的波形。对比解调前后 信号的幅度和频率发生了哪些变化？3、当信号源传送1的时候，判决器输出什么？4、当信号传送0的时候，判决器又输出什么实验内容2FSK键控法调制、包络检波解调框图如下2.2FSK键控法调制仿真 信源参数：0码概率 0.5采样时间1s 载波1参数：幅度1频率100rad/s 载波2参数：幅度1频率20rad/s 键控参数：门限1 U2门限 Constant：设置为0具体参数如下通过示波器Scope观察波形如下：一次为信号源，载波1，载波2，调制的2FSKQ：调制部分 1、观察2FSK调制仿真，对比调制前后信号的幅度和频率发生了哪些变化？2、当信号源传送0的时候，2FSK信号是什么样子的,当传送1的时候，2FSK信号又是什么样子的？3、上述仿真框各个模块哪些部分属于调制器2FSK包络检波器解调仿真具体参数如下通过示波器Scope观察波形如下1、上述解调框各个模块哪些部分属于解调器。3 3、当信号源、当信号源传送送1 1的的时候，判决器候，判决器输出什么？出什么？4、当信号传送0的时候，判决器又输出什么请尝试自己在发送2FSK信号前加入高斯噪声模块，设计不同的参数，看看误码发生什么变化参数如下平均值=0向量或矩阵=1采样时间加入高斯噪声模块后的误码变化本次实验是2FSK调制与解调的实验，让我们更加深刻的了解了2FSK调制与解调的特点。更重要的是，通过本次仿真实验学习了Matlab Simulink 仿真，在这个过程中遇到许多问题。例如，对各元器件不熟悉；对模型方框图不熟悉；基础不牢固等。小组成员通过讨论、查阅资料、询问其他同学等，顺利完成此工作，收获良多；并且提高了我们的团体合作意识以及认真钻研的能力四、实验总结谢谢 观赏此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
