《电批学习教程》.ppt

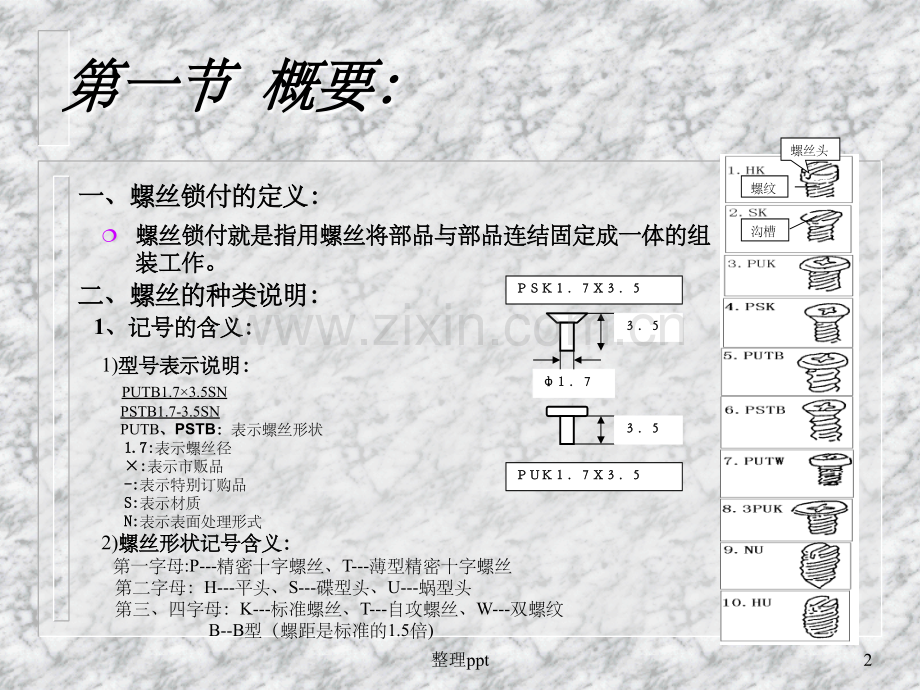

电批作业教程电批作业教程1整理ppt一、螺丝锁付的定义：一、螺丝锁付的定义：螺丝锁付就是指用螺丝将部品与部品连结固定成一体的组螺丝锁付就是指用螺丝将部品与部品连结固定成一体的组装工作。装工作。第一节第一节 概要：概要：二、螺丝的种类说明：二、螺丝的种类说明：1、记号的含义：、记号的含义：1)型号表示说明：型号表示说明：PUTB1.73.5SN PSTB1.7-3.5SN PUTB、PSTB：表示螺丝形状 1.7:1.7:表示螺丝径 :表示市贩品 -:-:表示特别订购品 S:S:表示材质 N:N:表示表面处理形式2)螺丝形状记号含义：螺丝形状记号含义：第一字母:P-精密十字螺丝、T-薄型精密十字螺丝 第二字母：H-平头、S-碟型头、U-蜗型头 第三、四字母：K-标准螺丝、T-自攻螺丝、W-双螺纹 B-B型（螺距是标准的1.5倍)螺丝头螺纹沟槽2整理ppt第一节第一节 概要：概要：3)3)材质及表面处理记号含义材质及表面处理记号含义：a.材质材质:S-铁 B-黄铜 U-不锈钢 P-磷青铜 A-铝 b.表面处理形式表面处理形式:O-表无处理 C-镀铬 N-镀镍铬 B-镀黑镍 E-镀缎面镍铬 H-发黑 c.举例举例:SN-SN-铁镀镍铬 BB-黄铜镀黑镍 BO-黄铜无处理 SO-铁无处理4)OLYMPUS4)OLYMPUS常见螺丝种类：常见螺丝种类：PUTB1.63.5SNPUTB1.62.5SBPUTB1.62.2SNTHB1.64.5SNPUTB1.67SBTHB1645PUTW1.62.2SNTHK1620PSK1.41.8SB左螺丝3整理ppt第一节第一节 概要：概要：2、螺丝的通常使用场所：、螺丝的通常使用场所：1)在螺丝头露出无影响的地方,使用PUK、PUTB、HK等螺丝。2)在螺丝头露出有影响的地方，则用PSK、PSTB、SK等螺丝。3)NU、HU等螺丝则用于孔穴中轴等部件的固定。4)自攻螺丝PUTB、PSTB、PUTW等是靠自身螺纹在孔中切出相应纹路而实现螺丝锁付。常用于模塑部品的锁付。5)组装现场常用螺丝的外径为：1.4、1.6、1.7、2.0，自攻螺丝有PUTB、PUTW、THB，标准螺丝有PUK、PSK、THK。3、按螺丝拧紧方向分（可分为右旋螺丝和左旋螺丝）：、按螺丝拧紧方向分（可分为右旋螺丝和左旋螺丝）：1)右旋螺丝是指向右（顺时针）旋转则会拧紧的螺丝。通常场合使用。2)左旋螺丝是指向左（逆时针）旋转则会拧紧的螺丝。特殊场合下使用。左旋螺丝左旋螺丝螺纹向左上升右旋螺丝右旋螺丝螺纹向右上升4整理ppt第一节第一节 概要：概要：二、螺丝锁付工具的分类：二、螺丝锁付工具的分类：1、电动螺丝刀（电批）：图、电动螺丝刀（电批）：图11)是靠内部马达带动螺丝刀头（批头）旋转来锁付螺丝。2)拧紧力量平稳，花费工时少。2、手动螺丝刀（手批）：图、手动螺丝刀（手批）：图21)加号螺丝刀（十字螺丝刀）2)减号螺丝刀（一字螺丝刀）3)组合螺丝刀（钟表用，也称精密螺丝刀）4)力矩螺丝刀是靠手的力量旋转螺丝刀头（批头）来锁付螺丝。是靠手的力量旋转螺丝刀头（批头）来锁付螺丝。1类2类4类手柄手柄固定环固定环批头批头（图（图 1 1）（图图 2 2）4类5整理ppt第一节第一节 概要：概要：四、螺丝锁付力矩及检测器具：四、螺丝锁付力矩及检测器具：1、常见力矩单位及换算：（、常见力矩单位及换算：（力矩力矩=力力力臂力臂）1)KgfKgf-公斤力 N N-牛顿 IbIb-磅 inin-英寸 m m-米 cmcm-厘米2)力度单位及换算：1Kg=9.8N=2.205Ib1Kg=9.8N=2.205Ib3)力臂单位及换算：1in=2.54cm 1m=100cm1in=2.54cm 1m=100cm4)力矩单位及换算：1Kg.cm=0.098N.m=0.868Ib.in1Kg.cm=0.098N.m=0.868Ib.in2、设定螺丝锁付力矩、设定螺丝锁付力矩1)上紧力上紧力是指将螺丝拧紧所需的最小力矩。a)由于每个产品的材质及形状的差异，上紧力矩也存在差异，需经过试验来决定该值（通常要用该力矩固定2个以上的零件来决定）b)作业标准书记载的上紧力矩为最小值，即必须大于等于该值方可将螺丝拧紧。2)松力矩松力矩是指将螺丝拧松所需的最小力矩。3)因为检查只能在拧松的情况下进行，故力矩设定松力矩为主，上紧力矩仅为参考值。3 3、在OLYMPUSOLYMPUS，松力矩点检用HDM-5HDM-5型松力计，上紧力矩点检用HP-10HP-10型紧力计。每日点检回数及个数依作业标准书中要求进行。4 4、螺丝锁付的品质检查项目品质检查项目（目视、手感）：锁付零件是否松动、有间隙、浮起、变形、伤痕等；螺丝是否倾斜，螺丝头是否贴紧到位。6整理ppt第二节第二节 电批的使用：电批的使用：一、电批的组成（如图一、电批的组成（如图3）：）：1 1、电批-内藏马达及齿轮箱，带动螺丝刀头旋转。常用型号有：DLV7321DLV7321型（白色）、型（白色）、DLV7323DLV7323型（绿色）、型（绿色）、CL-3000CL-3000型（白色）型（白色）起动开关电线挂环正转停刻度盘调节环锁定环电批头转向开关反转CL-3000CL-3000型型（图（图-3）2 2、电批控制器-根据开关控制来驱动电批马达工作。常用型号有：DLV1213DLV1213型和型和CLT-50CLT-50型型DLV7323DLV7323型型DLV7321DLV7321型型DLV1213DLV1213型型CLT-50CLT-50型型7整理ppt第二节第二节 电批的使用：电批的使用：二、电批使用的安全注意事项：二、电批使用的安全注意事项：由于电批在启动及运转时内部马达会产生电火花，易造成着火、触电等危险，且其高速、高力矩运由于电批在启动及运转时内部马达会产生电火花，易造成着火、触电等危险，且其高速、高力矩运转，容易造成人身伤害，故在使用时请勿必遵守以下事项：转，容易造成人身伤害，故在使用时请勿必遵守以下事项：1 1、不可令电批中进入水或其他化学溶剂，以免造成短路。2 2、电批附近不可堆放易燃易爆之气体、液体。3 3、电批使用时，不要令身体各部位接触已接地的金属壳表面，以免触电。4 4、未经操作资格认证者不可操作电批。5 5、头发须完全遮掩在工帽内，衣服、项链等不可松散，以免被旋转时的电批头缠绕。6 6、选用合适的电批头，并定期对电批及批头进行保养和检查，以确保其可以正常使用。7 7、螺丝锁定前须将零件固定好，方可进行锁付，否则会损坏部品或造成人身伤害。三、电批操作：三、电批操作：1、上紧力矩调节：、上紧力矩调节：1 1）旋转调节环（右旋为大，左旋为小），并通过紧力计及松力计测试，将上紧力矩及松力矩调节到 -作业标准书要求的范围内。2 2）对于非DLV7309DLV7309系列，力矩调整不可超出规定上限。如目前OLYMPUSOLYMPUS所用的DLV7321DLV7321型（白色）及DLV7323DLV7323型（绿色）（DENSEIDENSEI制），力矩上限为7 7 （约为5Kgfcm5Kgfcm）3 3）CL-3000CL-3000型型（HIOSHIOS制）力矩调整范围为0.32Kgfcm0.32Kgfcm。可用于1.02.01.02.0外径的螺丝锁付;自攻螺丝 则为1.01.71.01.7外径。4 4）对于DLV7309DLV7309（DENSEIDENSEI制）系列，力矩调整不可低于其下限 如DLV7319/7323DLV7319/7323为25.525.5 下限为1 1,DLV7339DLV7339为4747 下限为4 48整理ppt第二节第二节 电批的使用：电批的使用：将转向开关切换到(正转)的位置;如果螺丝为左螺丝时,则开关切换至(反转)的位置。用食指按下起动开关，令电批头旋转，在螺丝盘中将一螺丝吸附在电批头尖部（新电批头使用前，需先接触强磁铁，使其具有磁性），并松开起动开关。如遇到批头与螺丝沟槽吻合不佳时，须用 手进行调节。吸附螺丝方法如图吸附螺丝方法如图4 4所示：所示：2、螺丝锁付：、螺丝锁付：图图49整理ppt图图5正确手法正确手法错误手法第二节第二节 电批的使用：电批的使用：将螺丝对准螺丝孔，并轻轻用力压住（按压力度以不使螺丝产生压痕为准）；保持电批-螺丝-被锁 付部品（部组）垂直，再次按下起动开关，螺丝旋入，当达到设定力矩时，电批自动停止转动（发 出“咔”的声音，并有振动感）。转向开关中间位置“-”为停止位置，当更换电批头或休息时切换至此位置。螺丝锁付时必须保持正确的手法。（如图如图5 5示示）错误手法10整理ppt第二节第二节 电批的使用：电批的使用：3、电批头的安装与拆卸：、电批头的安装与拆卸：1 1）根据螺丝的形状和尺寸选择合适的电批头。A A）十字螺丝尺寸与十字批头配合关系一览表 B B）一字螺丝尺寸与一字批头配合关系一览表 11整理ppt第二节第二节 电批的使用：电批的使用：2 2）更换电批头前，先将转向开关切换至“-”（停止）的位置。3 3）4mm电批头（等同于HiosH4型电批头）。将锁定环（如图6）向主体侧推到底，同时将电批头插入（也可如此将电批头取出）。旋转电批头，使其缺口可以插入电批缺口。批头装上后，必须使锁定环回复到原位，方可将批头固定住。4)4)1/4“(6.35mm)电批头（不用）将锁定环向主体侧推到底，此时可将电批头插入或取下。插入时须将电批头之凸翼对准电批口的一字槽插入口。批头装上后，必须使锁定环回复到原位，方可将批头固定住。4 4、拆螺丝：、拆螺丝：将转向开关切换至反转位置：反转螺丝时切换至于正转位置。图六图六12整理pptu四电批控制器使用：四电批控制器使用：u 1DLC1212（3）型：(控制DLV7321型及DLV7323型电批)（图七）uu速度控制旋钮速度控制旋钮速度控制旋钮速度控制旋钮用于调节批头的转速；小螺丝用低速，大螺丝用高速。uu柔柔柔柔起起起起动动动动旋旋旋旋钮钮钮钮用于调节电批头的起动转速。锁付需高力矩或锁付自攻螺丝时，要用快速（quick），否则无法将螺丝锁紧。u 2CLT50型：(控制CL-3000型电批)（图八）速度控制开关用于调节电批头的转速。小螺丝用低速（LOW，670r.p.m），大螺丝用高速（HI,1000r.p.m）第二节第二节 电批的使用：电批的使用：图七图七DENSET delvo低高快慢插座电源开关柔起动 Hios CLT-50高 低断线开关断线开关插座插座图八图八入 切13整理ppt第二节第二节 电批的使用：电批的使用：1、平衡器是靠铁盒内装有发条弹簧的圆筒对吊线的回卷力来实现悬挂工具的上下。2、悬挂工具的重量需在平衡器的容量范围内，只有这样才能通过调整弹簧的力度而使工具保持在适当的位置。因公司重量多为0.350.15kg，故多使用DLW1000G型。以下为各型号的容量一览表：3、吊线拉力调大：用一字螺丝批，将正面的调节钮，如箭头“+”示，顺时针回转（反时针回转绝对不可，因为这样会造成发条弹簧损坏及脱落等故障）。4、调线吊线拉力调小：将背面的调节圆盘如箭头“-”示，逆时针回转。5、吊线拉力调节前，需将吊线上的工具取下，以免突然的上下而造成伤害或物品损坏。6、拉力调节以使电批可以在空中任意位置保持平衡，不会急升，也不会坠落背面正面-+吊线吊钩线长调节片图九图九14整理ppt第三节第三节 手批的使用：手批的使用：一、用十字螺丝批拧紧螺丝的方法（图十）：一、用十字螺丝批拧紧螺丝的方法（图十）：1)将螺丝对准螺丝孔，并轻轻用食指第二关节向下按住，保持手批垂直 2）用拇指、中指、无名指第一关节的指肚推动手批顺时针旋转（拧反螺丝时，为逆时针旋转）。3）拧至中间位置时，手腕开始加力，完全拧到底时，再略加力拧紧。图十15整理ppt第三节第三节 手批的使用：手批的使用：二、力矩螺丝批（图十一）二、力矩螺丝批（图十一）1 1、注意事项：、注意事项：1）公司现有力矩手批，除KANON制造的LTDK型可以正反旋转拧紧螺丝外，其余多为TOHNICHI制造的RTD型，只能用于右旋拧紧螺丝（反方向旋转易造成手批损坏，故禁止）。2）须防止因高处跌落或猛烈撞击而造成的损坏。3）不可在力矩设定范围外使用该手批。4）锁定环锁定时，不可旋转刻度盘。5）长期保存前，须将力矩设定为最小，并涂防锈油进行保护。2 2、使用方法：、使用方法：1）顺时针旋转锁定环，将刻度调节柄的锁定解除。2）旋转主刻度旋转柄至所需力矩（主刻度移动1格，副刻度盘转1圈）。图十一图十一16整理ppt第三节第三节 手批的使用：手批的使用：3）力矩设定完成后，将锁定环逆时针旋转锁定，以免移动而导致力矩变化。4）插入批头直到卡环弹珠卡入批头凹槽，此时会听到“咔”的一声。5）上述工作完成扣后便可开始拧紧螺丝的工作。6）螺丝拧紧达到设定力矩时，将听到“咔嗒；的声，这时可停止拧紧螺丝的动作。3、选择合适的手批（力矩单位、容量）：17整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用一、紧力计（图十二一、紧力计（图十二）1 1、各开关的名称及用途：、各开关的名称及用途：1）打印机输出口：用于与个个电脑联机输出测定数据。电源开关复位开关打印机输出口模拟输出口充电插口测试座模式切换开关单位切换开关固定钮图十二18整理ppt图十三1）单位切换开关：LBf.in kgf.cm N.m，测定单位切换。2）模式切换开关：PEAK记录及显示力矩最大值；TRACK 记录及显示力矩的变化值。3）测试座：联结被测装置。2、测试联结头：1）用于高速旋转的被测装置（带力矩控制的电批）与测试座间的缓冲联结。2）公司使用的紧力计 HP-10 型，多使用 T4-2.5 型测试联结头，接口尺寸为4，测定范围为 0.25N.m 以下（红色）。3）内部滚珠轴承长期使用会磨损，不顺滑而影响测量精度，须定期更换。4）使用前须检查头部有无油污异物弯曲等会影响测量精度的因素。第四节第四节 力矩点检仪器的使用力矩点检仪器的使用19整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用3 3、操作：（如图十四）、操作：（如图十四）1）操作前，打开电源开关，先确认充电量是否足够；充电量不足会在显示屏左下角，显示“LOBAT”，此时需充电3小时以上后再使用。充电时，电源开关须关闭，并不可超过8小时，并使用指定的充电器。充电中不可使用。2）将单位切换开关切换至所需单位位置，左右旋转调零钮，将显示数字调零。3）将模式切换开关切换至“TRACK”位置，左右旋转调零钮，将显示数字调零。4）如果要测试力矩最大值，需将模式切换开关切换至“PEAK”位置。5）被测装置为带力矩控制的高速旋转的电批时，需使用测试联结头进行缓冲联结。测试步骤如下：A）将测试联结头的底端放入测试座，头部插入电批的批头插口（注意尺寸的匹配）。B）将电批的转向开关切换到“反转”的位置，将联结头的弹簧拧松到完全松开。C）按下紧力计的复位开关，将显示归零。D）将电批的转向开关切换到“正转”的位置，将联结头的弹簧拧紧，直到电批停止。E）电批停止时，紧力矩值将会显示在显示板上。F）调节电批力矩，并反复B）E)的测试操作，将紧力矩调整到适当的位置。6）完成测试后，将电源开关关闭。20整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用图十四图十四21整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用二、松力计：（图十五）二、松力计：（图十五）图十五22整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用1、按键操作一览表：（可正反转测试）、按键操作一览表：（可正反转测试）说明：“+”按住 SET键不放，再按下第二键；“&”同时按下两个键；“”先后按下各键单位选择开关：LBf.in kgf.cm N.m，测定单位切换。模式切换开关：PP(Peak-Peak)记录及显示力矩最大值；TR(Track)记录及显示力矩的变化值FP(First Peak)(从此处之后数据开始减小)键名存储模式测定(可记录450个数据)一般模式测定(仅一个数据)UP键&DOWN键测定模式切换用，OFF显示时为一般模式，“-”显示时为存储模式CLEAR键*测试时，清除显示数据，并存储*接打印机时，印出数据*清除所显示的内存储数据。测试时，清除显示数据。接打印机时，印出数据UP键增加存储编号(查找)DOWN键减小存储编号(查找)*回到测试模式 *开关警界功能（灯亮蜂鸣时，按住1 秒关，按住1 秒开）*设定力矩警界值（灯亮及蜂鸣指示）误差 范围选择键选择3%.5%.10%SET键*显示存储编号及力矩警界设定值SET键+UP键增加力矩警界设定值SET键+DOWN键减小力矩警界设定值CLEAR键&UP键回到存储编号“1”CLEAR键DOWN键清除全部存储数据（先按 CLEAR，待显示“ALL”时，按下 DOWN）SET键+CLEAR键印出所有内存储数据记录及显示力矩开始出现的最大值23整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用3 3、操作中异常事项处理：、操作中异常事项处理：1）在测量中显示“LOBAT”时，表示电池电压低，须充电。该信息1分钟会消失，当再次显示时，请立即关闭电源并充电（充电5小时，不可超过5小时）。2）当电源开关打开显示屏无显示时，表示电池枯竭（电压低于2.3V）。请关闭电源并充电（充电5小时，不可超过5小时）。3）当充电完成，打开电源开关，显示屏仍无显示时，请用一细棒轻轻按下“复位”开关。4）在如下情况时，测试数据会丢失：A）使用当中充电 B）表示电池电压低，显示“LOBAT”（立即关闭电源并充电）C）电池枯竭（无显示）松力点检松力点检下图为松力点检方法：图十六图十六24整理ppt第四节第四节 力矩点检仪器的使用力矩点检仪器的使用电批直接拧紧螺丝手批拧紧螺丝图十七图十七25整理ppt 在基准书中如规定了螺丝锁付的先后顺序，目的：避免螺丝锁付固定后受力不均衡而造成部品变形。在作业中必须按先后顺序锁付，绝对禁止根据个人喜好擅自改变作业顺序。图十七图十七 第五节第五节 电批锁付作业顺序电批锁付作业顺序 第第1 1 第2 第4 第31234 THB1645 PUTB1.6*2.5SN PUTB1.4*2.2SB PUTB1.6*5.5SN26整理ppt第六节第六节 青木缔付法青木缔付法青木缔付法青木缔付法 是日本人青木先生发明的一种螺丝锁付的方法；其特点是克服了螺丝锁付时部品本身（如：塑胶部品）膨胀所产生的应力，消除螺丝锁付固定产生的力矩不平衡而影起的偏心；主要应用于镜框方面的螺丝锁付。方法步骤：方法步骤：1、先用电批将螺丝锁紧；（即先用电批的高速高力矩攻牙，旋出螺纹）2、再用手批将锁紧的螺丝拧松出来；3、最后用力矩螺丝刀将螺丝锁紧；下图是青木缔付法的步骤：图十八图十八12327整理ppt电批作业教程电批作业教程ThanksThanks28整理ppt
