1、八年级作图题试卷模拟训练(Word版含解析)1在图中,重为3牛的物体静止在水平地面上,请用力的图示法画出地面受到的压力。答案:【详解】水平地面受到的压力大小等于物体重力大小,为3N,方向垂直于接触面向下,作用点在接触面上,图示法更精确,体现了力的三要素:大小,方向和作用点。还有比例尺(标度),较准确的表现力的大小。如图解析:【详解】水平地面受到的压力大小等于物体重力大小,为3N,方向垂直于接触面向下,作用点在接触面上,图示法更精确,体现了力的三要素:大小,方向和作用点。还有比例尺(标度),较准确的表现力的大小。如图所示:2如图所示,用100N的拉力拉着重为300N的匀质实心方木匀速前行,请画出

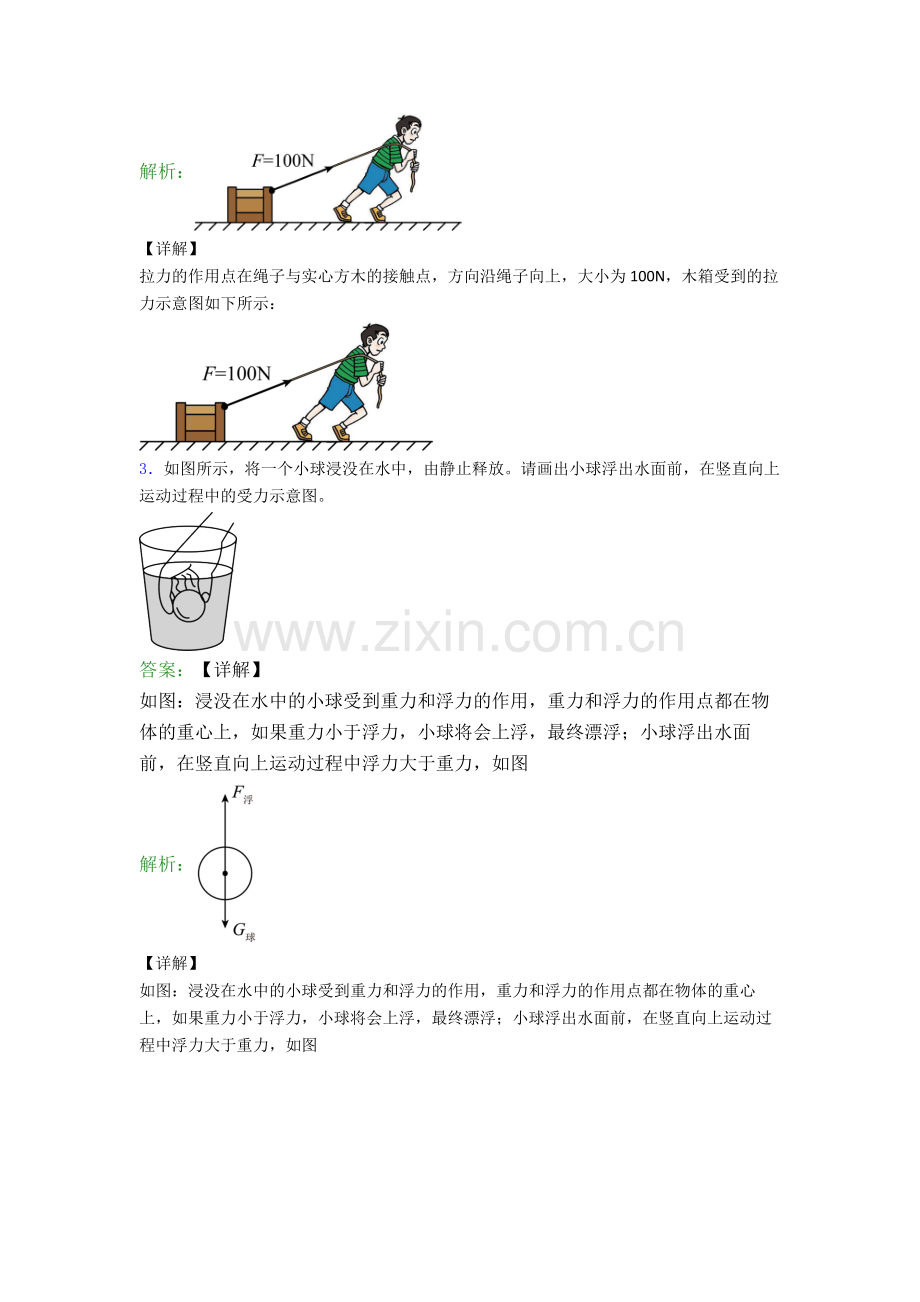

2、木箱受到的拉力示意图。答案:【详解】拉力的作用点在绳子与实心方木的接触点,方向沿绳子向上,大小为100N,木箱受到的拉力示意图如下所示:解析:【详解】拉力的作用点在绳子与实心方木的接触点,方向沿绳子向上,大小为100N,木箱受到的拉力示意图如下所示:3如图所示,将一个小球浸没在水中,由静止释放。请画出小球浮出水面前,在竖直向上运动过程中的受力示意图。答案:【详解】如图:浸没在水中的小球受到重力和浮力的作用,重力和浮力的作用点都在物体的重心上,如果重力小于浮力,小球将会上浮,最终漂浮;小球浮出水面前,在竖直向上运动过程中浮力大于重力,如图解析:【详解】如图:浸没在水中的小球受到重力和浮力的作用,
3、重力和浮力的作用点都在物体的重心上,如果重力小于浮力,小球将会上浮,最终漂浮;小球浮出水面前,在竖直向上运动过程中浮力大于重力,如图4物体重6牛,静止在水平地面上,请在图中用力的图示法画出它对地面的压力F。答案:【详解】垂直作用在物体表面上的力叫压力,压力作用在物体的表面,并指向物体的内部。物体重6牛,静止在水平地面上,压力大于等于物体的重力大小。先规定标度大小,一格表示3N ,它对地面的压力的示意图如解析:【详解】垂直作用在物体表面上的力叫压力,压力作用在物体的表面,并指向物体的内部。物体重6牛,静止在水平地面上,压力大于等于物体的重力大小。先规定标度大小,一格表示3N ,它对地面的压力的示
4、意图如下所示5小明用20N的压力把重0.05N的图钉按在墙上,如图所示,请在答题纸相应位置画出图钉对墙的压力的示意图。答案:【详解】压力的作用点在图钉与墙面的接触点,方向垂直于墙面水平向右,标出力的方向箭头,力的符号和大小,如图所示:解析:【详解】压力的作用点在图钉与墙面的接触点,方向垂直于墙面水平向右,标出力的方向箭头,力的符号和大小,如图所示:6如图所示是一把椅子的侧视图,请画出以椅子前腿着地点O为支点,使椅子向前翻转的最小力F及其力臂L。答案:【详解】根据杠杆的平衡条件可知,当动力臂越长时越省力,最长的力臂即支点与作用点的连线,即O到椅子最上端的点之间的连线作为力臂时,动力臂是最大的,然
5、后根据力臂的画法作垂直于力臂的作用力即可。如图所解析:【详解】根据杠杆的平衡条件可知,当动力臂越长时越省力,最长的力臂即支点与作用点的连线,即O到椅子最上端的点之间的连线作为力臂时,动力臂是最大的,然后根据力臂的画法作垂直于力臂的作用力即可。如图所示:7图甲是拍照时用的自拍杆,可以简化为图乙中以O为支点的杠杆,请你在图乙中画出:(1)阻力F2的力臂l2;(2)作用在A点的最小动力F1及其力臂l1。答案:【详解】(1)过支点O向阻力作用线作垂线段,即为阻力F2的力臂l2;(2)在阻力、阻力臂一定的情况下,要使动力最小,由杠杆平衡条件可知动力臂需要最长,则由图知OA为最长的动力臂l1;阻力为手机解
6、析:【详解】(1)过支点O向阻力作用线作垂线段,即为阻力F2的力臂l2;(2)在阻力、阻力臂一定的情况下,要使动力最小,由杠杆平衡条件可知动力臂需要最长,则由图知OA为最长的动力臂l1;阻力为手机对杆的压力,方向向下,所以为了使自拍杆平衡,则动力的方向应该向上;因动力与动力臂垂直,则过A点作垂直于OA向上的力,即为施加在A点的最小动力F1,如图所示8如图是生活中用撬棍撬石头的示意图,O是支点,请画出动力F1的力臂l1的示意图。答案:【详解】从支点O做力F1作用线的垂线段,即为动力F1的力臂l1,如下图所示:解析:【详解】从支点O做力F1作用线的垂线段,即为动力F1的力臂l1,如下图所示:9下图
7、中杠杆 OA 处于平衡状态,请在图中画出动力F 的力臂L。答案:【详解】首先沿F的方向做出F作用线,由支点O向F的作用线做垂线,垂线段的长度为F的力臂。如图所示:解析:【详解】首先沿F的方向做出F作用线,由支点O向F的作用线做垂线,垂线段的长度为F的力臂。如图所示:10如图所示,请画出杠杆右端所受竖直向下的拉力的力臂L2。答案:【详解】由图知,O为杠杆的支点,物体对杠杆右端拉力方向竖直向下,先反向延长拉力F2画出力的作用线,再由O点作力F2的作用线的垂线,垂线段长即为其力臂,如图解析:【详解】由图知,O为杠杆的支点,物体对杠杆右端拉力方向竖直向下,先反向延长拉力F2画出力的作用线,再由O点作力
8、F2的作用线的垂线,垂线段长即为其力臂,如图11若用一个定滑轮和两个动滑轮组成滑轮组提升重物,请你用画线代替绳子,画出最省力的绕线方法。答案:【详解】连接动滑轮绳子的段数越多就越省力,图中一个定滑轮和两个动滑轮,要组成最省力的滑轮组,连接时可从定滑轮开始,由内向外依次绕线,如下图所示解析:【详解】连接动滑轮绳子的段数越多就越省力,图中一个定滑轮和两个动滑轮,要组成最省力的滑轮组,连接时可从定滑轮开始,由内向外依次绕线,如下图所示12用如图示所示的滑轮组提升重物,若拉力将绳子的自由端移动1m时,重物升高0.5m,请你在图中画出绳子绕法。答案:【详解】若拉力将绳子的自由端移动1m时,重物升高0.5
9、m,绳端移动距离是物体上升高度的2倍,所以滑轮组的动滑轮绕2段绳子,如图所示:解析:【详解】若拉力将绳子的自由端移动1m时,重物升高0.5m,绳端移动距离是物体上升高度的2倍,所以滑轮组的动滑轮绕2段绳子,如图所示:13用图示的滑轮组匀速提起重物,当重物升高1米时,绳子的自由端被拉下4米,请用笔画出此滑轮组绳子的绕法。答案:【详解】重物升高1m,绳子的自由端移动4m,说明动滑轮有4段绳子承担重力,则从定滑轮开始绕线,如下图所示:解析:【详解】重物升高1m,绳子的自由端移动4m,说明动滑轮有4段绳子承担重力,则从定滑轮开始绕线,如下图所示:14如图,站在地面上的人用滑轮组提升重物,画出提起重物最省力的绕线。答案:【详解】因为是人站在地面上用滑轮组提升重物,所以由2段绳子承担物重,是最省力的绕绳方法,故如图所示:解析:【详解】因为是人站在地面上用滑轮组提升重物,所以由2段绳子承担物重,是最省力的绕绳方法,故如图所示:15如图所示,站在地面上的人用最小的力提升物位,请画出绳子的绕法。答案:【详解】由题意知,站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下,所以绳子应从定滑轮绕起。如下图所示:解析:【详解】由题意知,站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下,所以绳子应从定滑轮绕起。如下图所示:
