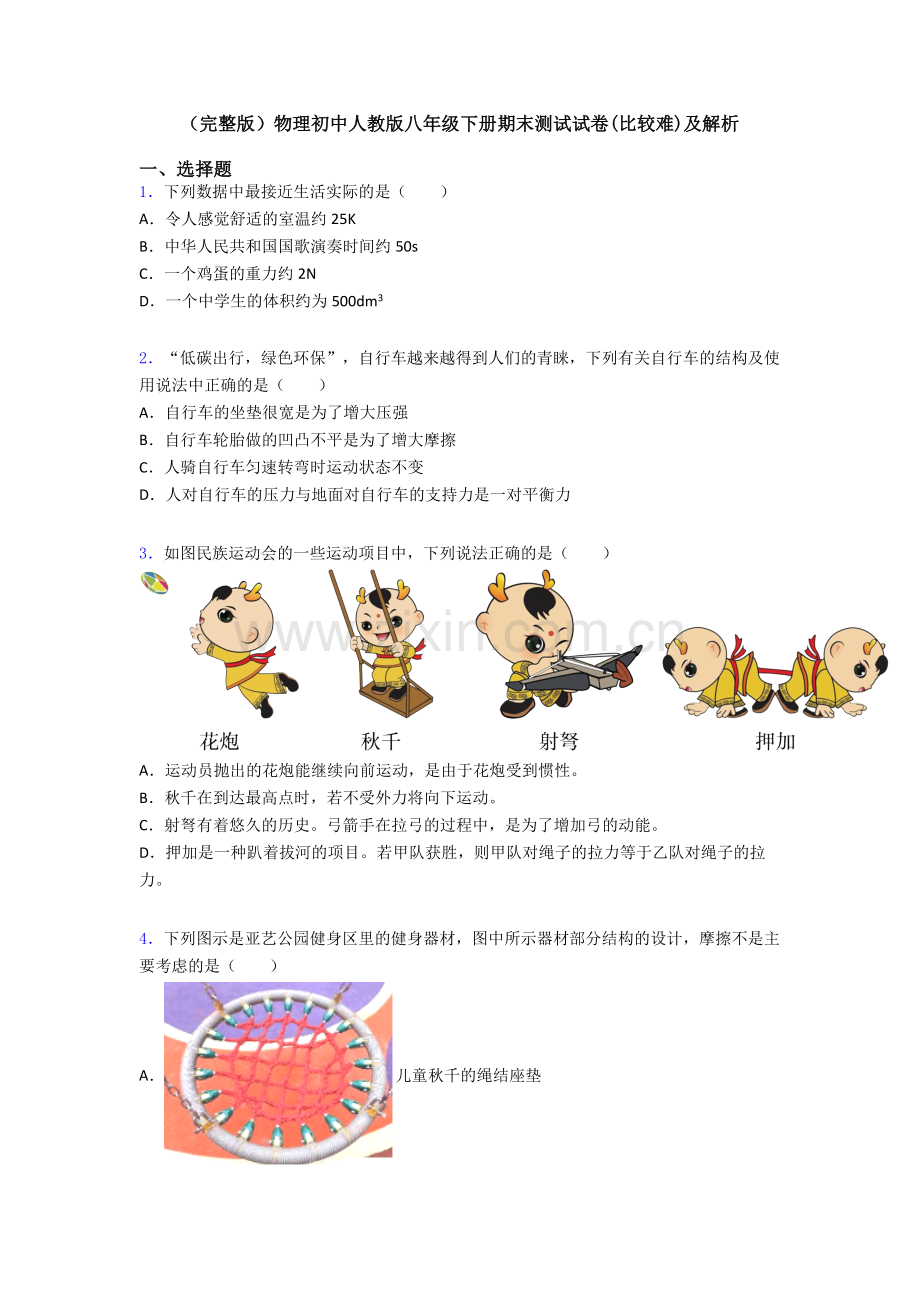

（完整版）物理初中人教版八年级下册期末测试试卷(比较难)及解析

一、选择题
1．下列数据中最接近生活实际的是（　　）
A．令人感觉舒适的室温约25K
B．中华人民共和国国歌演奏时间约50s
C．一个鸡蛋的重力约2N
D．一个中学生的体积约为500dm3

2．“低碳出行，绿色环保”，自行车越来越得到人们的青睐，下列有关自行车的结构及使用说法中正确的是（　　）
A．自行车的坐垫很宽是为了增大压强
B．自行车轮胎做的凹凸不平是为了增大摩擦
C．人骑自行车匀速转弯时运动状态不变
D．人对自行车的压力与地面对自行车的支持力是一对平衡力

3．如图民族运动会的一些运动项目中，下列说法正确的是（　　）

A．运动员抛出的花炮能继续向前运动，是由于花炮受到惯性。
B．秋千在到达最高点时，若不受外力将向下运动。
C．射弩有着悠久的历史。弓箭手在拉弓的过程中，是为了增加弓的动能。
D．押加是一种趴着拔河的项目。若甲队获胜，则甲队对绳子的拉力等于乙队对绳子的拉力。

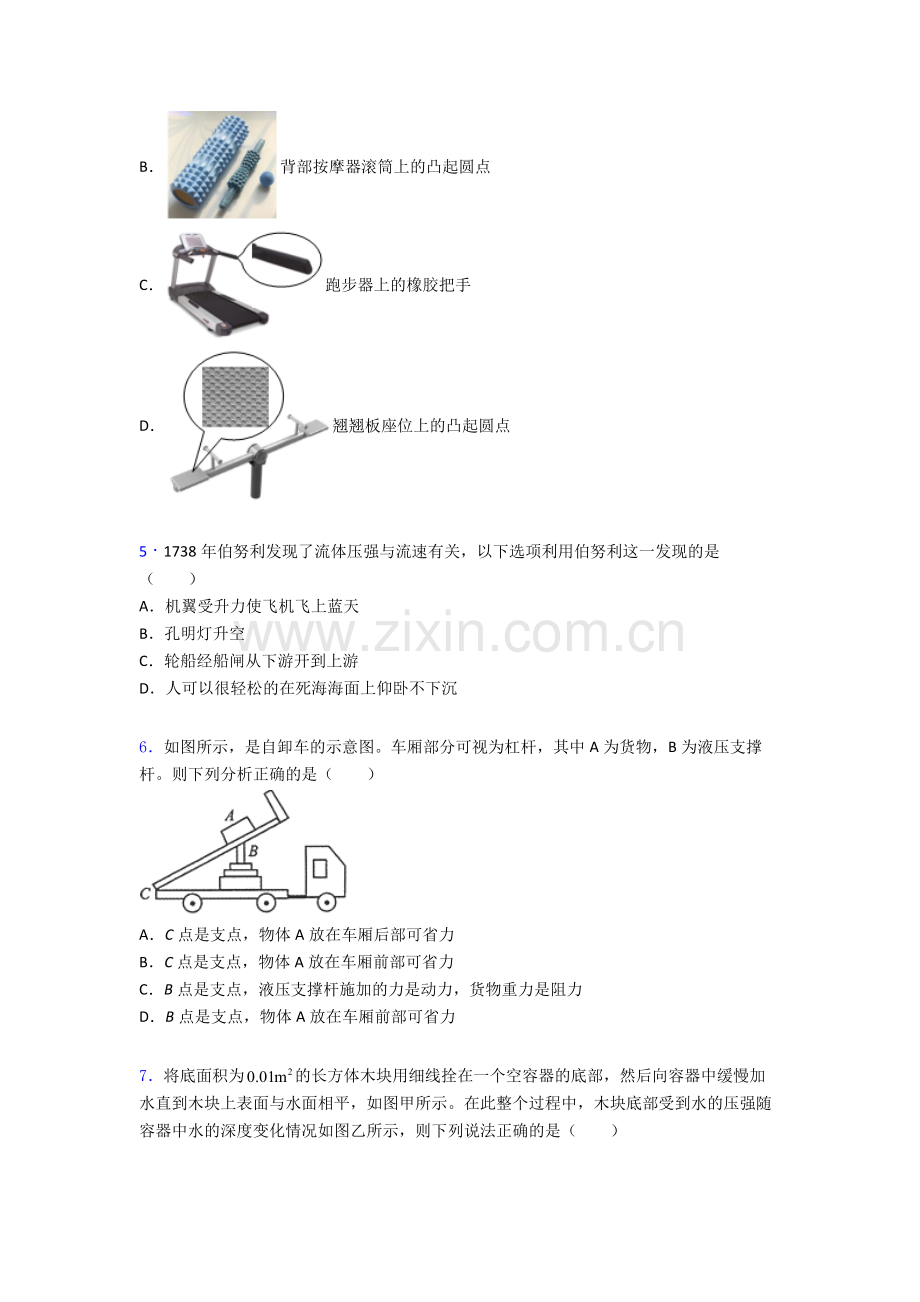

4．下列图示是亚艺公园健身区里的健身器材，图中所示器材部分结构的设计，摩擦不是主要考虑的是（　　）
A．儿童秋千的绳结座垫
B．背部按摩器滚筒上的凸起圆点
C．跑步器上的橡胶把手
D．翘翘板座位上的凸起圆点

5．1738年伯努利发现了流体压强与流速有关，以下选项利用伯努利这一发现的是（　　）
A．机翼受升力使飞机飞上蓝天
B．孔明灯升空
C．轮船经船闸从下游开到上游
D．人可以很轻松的在死海海面上仰卧不下沉

6．如图所示，是自卸车的示意图。车厢部分可视为杠杆，其中A为货物，B为液压支撑杆。则下列分析正确的是（　　）

A．C点是支点，物体A放在车厢后部可省力
B．C点是支点，物体A放在车厢前部可省力
C．B点是支点，液压支撑杆施加的力是动力，货物重力是阻力
D．B点是支点，物体A放在车厢前部可省力

7．将底面积为的长方体木块用细线拴在一个空容器的底部，然后向容器中缓慢加水直到木块上表面与水面相平，如图甲所示。在此整个过程中，木块底部受到水的压强随容器中水的深度变化情况如图乙所示，则下列说法正确的是（　　）

A．木块受到的重力为6N B．木块受到的最大浮力为9N
C．木块的密度为 D．容器底部受到的最大压强为

8．某运动员做蹦极运动，如图甲所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运动员所受弹力恰好等于重力，C点是第一次下落到达的最低点。运动员所受弹性绳弹力F的大小随时间t变化的情况如图乙所示（蹦极过程视为在竖直方向的运动）。下列判断正确的是（ ）

A．A点弹性势能大于B点弹性势能
B．从B点到C点过程中运动员重力势能增大
C．t0时刻运动员动能最大
D．运动员重力小于F0
二、填空题
9．图甲小朋友用力将气球按扁，说明力可以改变物体的__________。图乙中足球运动员用头顶球可以使足球改变运动方向，说明力可以_______________。

10．行驶的汽车突然刹车时乘客会向前倾倒，这是因为乘客具有__________；三峡大坝船闸是_________在实际中的具体应用，它能让大型轮船在上下游之间顺利往返航行。

11．小莉在学习压强知识时，用气球做了个小实验．她将气球压在一根牙签上，则气球会爆破；但是用同样大小的力将气球压在如图所示的“牙签板”上，则气球完好无损．这个小实验说明压力的作用效果与______有关．

12．如图所示，货架上A、B、C、D四个体积相同的实心球，已知ρA=ρB>ρC=ρD，则A与B相比，__________重力势能大，B与C相比，_________重力势能大。

13．重力为0.1牛的木球从高空竖直落下，若阻力f随下落速度的增大而增大，方向始终与运动方向相反，则木球在越来越快的下落过程中所受的合力_______（选填“减小”、“增大”或“不变”）。当木球下落的快慢不变时，所受的阻力f_______0.1牛（选填：“<”、“>”或“=”）。

14．如图所示为自制的气压计。当把此装置从山脚带到山顶时，发现玻璃管内液面升高，这说明大气压随高度的增加而_______（选填“升高”、“不变”或“降低”）：取一根吸管，靠近玻璃管口，通过吸管向右吹气，玻璃管口上方的空气流动速度_______（填“增大”“减小”或“不变”），压强_______（填“增大”“减小”或“不变”），玻璃管内液面高度会_______（选填“升高”、“不变”或“降低”）。

15．小江在探究“杠杆平衡条件”的实验中，用到的杠杆刻度都是均匀的，每个钩码的重力均为0.5N，则甲图中的杠杆______（选填“是”或“不是”）平衡的；乙图中要使杠杆在水平位置平衡，作用在B点竖直向下的拉力为______N。

16．甲、乙两台机器的功率之比为3∶2，则_____（填“甲”或“乙”）机器做功快；若它们做同样的功，则所需的时间之比为______；若做功时间相同，则甲、乙两机器所做的功之比为______。
三、解答题
17．小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。

18．按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。

19．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

20．物理中我们把重力与质量的比值用 g 表示，g 的值并不是保持不变的，下表记录了在不同纬度、不同高度下的 g 值，请依据表中的数据回答下列问题：

0
4
8
12
0
9.780
9.768
9.756
9.743
30
9.793
9.781
9.768
9.756
40
9.802
9.789
9.777
9.765
50
9.811
9.798
9.786
9.774
80
9.831
9.818
9.806
9.794
90
9.832
9.820
9.807
9.795
（1）当纬度为 30度，海拔高度为 4千米时，g值为______牛/千克。
（2）由表中可以知道，g值与纬度的关系是______。
（3）在解决地球表面附近的问题中，国际上将g =9.80665牛/千克作为常数使用，由上表可判断这一值应该是在纬度为______度范围之间的海平面上的 g 值，这个值表示在这个纬度范围内的地球表面附近上，质量为______的物体受到的重力为______。

21．在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，其中长方体木块各个表面的粗糙程度相同。请你解答下列问题：
（1）图甲应用弹簧测力计拉着木块在水平木板上做 ______运动，根据 ______条件可知，此时木块所受滑动摩擦力的大小为 ______N；

（2）比较图甲、乙，可以探究滑动摩擦力大小与 ______的关系。若换用图丙的方式来测量，在拉动长木板的过程中发现，当弹簧测力计b的示数稳定后为2.7N，弹簧测力计a的示数为4.5N，则木块和木板之间的摩擦力为 ______N。
二
22．如图在探究“液体内部压强的特点”实验时，用微小压强计进行实验。

（1）实验前先检查压强计能否正常使用。在甲图中，用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性___________（选填“好”或“差”）
（2）装置调整好后，将探头先后放在同一容器中液体的 A、B 两点处，U形管两侧液面高度情况分别如图乙、丙所示。由此可判断A、B 两处的压强大小关系为 pA___________ pB（选填“大于”“等于”或“小于”）。由此分析可以得到，液体内部的压强与___________有关。
（3）把探头分别浸入装有水和酒精两个杯子中，其状态如图丁、戊所示，由此可以分析得到，液体内部压强还与___________有关。由这个关系判断，图___________中的液体是酒精。
二
23．小明和小华利用吸管、细铜丝、石蜡等材料自制简易密度计。

（1）小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是 ______；
（2）改进后小明用刻度尺测出密度计的长度为h，然后将密度计放入水中，测出密度计露出水面的高度为h1，再将该密度计放入待测液体中，密度计露出液体表面的高度为h2，如图甲所示，已知水的密度为ρ水，请写出待测液体密度的表达式：ρ＝______（用上述物理量字母表示）；
（3）通过实验，小明在密度计上标出了0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线，发现相邻刻度线间距 ______（相等/不相等）；
（4）把制作好的密度计先后放入三种不同的液体中，静止时如图乙中a、b、c所示。则
①密度计在三种液体中受到的浮力 ______；
A．a最大
B．b最大
C．c最大
D．a、b、c一样大
②三种液体密度的大小关系正确的是 ______；
A．ρa＞ρb＞ρc
B．ρb＞ρa＞ρc
C．ρa＞ρc＞ρb
D．ρb＞ρc＞ρa
（5）小明用粗细不同的吸管制作了A、B两支质量相同的密度计，通过实验刻出（3）中的三条刻度线，发现一支刻度线疏、一支刻度线密，小明测出刻度线到配重端的吸管长度h，作出h与对应液体密度的倒数的关系图像如图丙所示，则 ______（填字母）。
A．密度计A刻度线疏，吸管粗
B．密度计A刻度线密，吸管粗
C．密度计B刻度线疏，吸管粗
D．密度计B刻度线密，吸管粗

24．(1)甲实验：研究“阻力对物体运动的影响”，提供的铺垫材料分别是毛巾、棉布、木板，为了在实验的基础上进一步科学推理出物体不受力时的运动状态，在水平桌面上铺垫实验材料的顺序应是______；
A．毛巾、棉布、木板 B．木板、毛巾、棉布
C．毛巾、木板、棉布 D．棉布、木板、毛巾
(2)乙实验探究“物体的动能跟哪些因素有关”，实验中通过测量和比较______（选填“s”或“h”）来反映小球动能的大小；
(3)丙实验：研究“影响滑动摩擦力大小的因素”，要研究滑动摩擦力大小与接触面的粗糙程度的关系时，需要控制的物理量是______；
(4)丁实验：研究“二力平衡条件”，实验中保持两个力F1和F2相等，用手将小车扭转一定角度，松手后，小车将无法在此位置平衡。实验中设计这一步骤的目的是为了探究二力平衡时，必须满足的条件之一是两个力______。

25．小华用图示装置探究滑轮组的机械效率，实验数据记录如下：
次数
物重 G/N
物体上升高度 h/m
绳子移动的距离 s/m
拉力 F/N
机械效率
1
4
0.10
0.3
2.0
66.7%
2
6
0.10
0.3
2.8
71.4%
3
12
0.10
0.3
5

（1）根据表格中的数据，在图中画出滑轮组的绕绳方法。（________）
（2）第 3 次实验的机械效率为___________％。
（3）分析数据可知，同一滑轮组所提升的物重___________，它的机械效率越高，根据表格中的数据分析可知随着物重的增大，额外功________（选 填“变小”、“不变”或“变大”）。发生这种现象的原因是___________。
（4）小华所用动滑轮的重一定小于_______N。

26．如图所示，一个质量为0.2kg，底面积为0.01m2的容器中盛有0.6kg的水，水深5cm，（ρ水=1.0×103kg/m3），求：
（1）容器和水的重力；
（2）容器对水平桌面的压强；
（3）水对容器底的压力。

27．将一实心长方体物块悬挂于弹簧测力计下，物块下表面刚好与水面接触，从此处匀速下放物块，直至浸没（物块未与容器底接触）的过程中，弹簧测力计示数F与物块下表面浸入水中深度h的关系如图所示；已知ρ水＝1.0×103kg/m3，g＝10N/kg，求：
（1）物块受到的重力；
（2）物块浸没时受到的浮力；
（3）物块的体积；
（4）物块刚好浸没时下表面受到的液体压强。

28．如图甲所示，重为80N的物体在大小为10N，方向水平向左的拉力F1的作用下，在水平地面上以3m/s的速度做匀速直线运动，滑轮质量、绳子质量均不计。如图乙所示，当撤去滑轮组后，改用大小为15N，方向水平向右的拉力F2，拉物体匀速向右运动10m。求：
（1）图甲中，2s内拉力F1做的功；
（2）图甲滑轮组的机械效率。

【参考答案】

一、选择题

1．B
解析：B
【详解】
A．人的体温在37℃左右，感觉舒适的温度在25℃左右，故A不符合题意；
B．我国的国歌长度较小，完整播放一遍中华人民共和国国歌所需的时间不到1min，在50s左右，故B符合题意；
C．一个鸡蛋的质量在0.05kg左右，受到的重力约为0.5N，故C不符合题意；
D． 水的密度是，人体密度与水的密度差不多，在左右，中学生的质量在50kg左右，体积约为

故D不符合题意。
故选B。

2．B
解析：B
【详解】
A．自行车的坐垫很宽是在压力一定时，通过增大受力面积来减小压强，使人感到舒服，故A错误；
B．自行车轮胎做的凹凸不平是为在压力一定时，增大接触面的粗糙程度，增大摩擦，故B正确；
C．当自行车匀速转弯时，自行车的运动方向发生变化，其运动状态发生变化，故C错误；
D．人对自行车的压力大小等于人的重力，地面对自行车的支持力大小等于人和自行车重力之和，所以不是平衡力，故D错误。
故选B。

3．D
解析：D
【详解】
A．惯性是物体本身的基本属性，惯性不是力，所以不可以说：“受到惯性”“惯性力”“惯性的作用”，故A错误；
B．秋千在到达最高点时处于静止状态，若不受外力保持静止，故B错误；
C．弓箭手在拉弓的过程中，人对弓做了功，是为了增加弓的内能，故C错误；
D．押加项目中，甲对绳子的拉力和绳子对甲的拉力（即绳子产生的弹力）是相互作用力，故

乙对绳子的拉力和绳子对乙的拉力（即绳子产生的弹力）是相互作用力，故

则甲队对绳子的拉力等于乙队对绳子的拉力

故D正确。
故选D。

4．B
解析：B
【详解】
A．儿童秋千的绳结座垫，主要是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不符合题意；
B．背部按摩器滚筒上的凸起圆点，主要是在压力一定时，通过增大受力面积来减小压强，故B符合题意；
C．跑步器上的橡胶把手，主要是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C不符合题意；
D．翘翘板座位上的凸起圆点，主要是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D不符合题意。
故选B。

5．A
解析：A
【详解】
A.根据流体压强与流速的关系，飞机机翼上表面空气流速快，受到的气压小，下表面空气流速慢，受到的气压大，所以在机翼上产生了一个向上的压力差，从而使飞机飞上蓝天，故A符合题意；
B.孔明灯升空是利用了空气浮力，故B不符合题意；
C.轮船经过船闸，是利用了连通器的原理，故C不符合题意；
D.人在死海海面不下沉，是由于受到浮力的作用，故D不符合题意。
故选A。

6．A
解析：A
【详解】
由图可知车厢绕着点C转动，所以C点为支点；当物体A放在车厢的后部时，动力臂大于阻力臂，因此省力。如图所示

故A正确，BCD错误。
故选A。

7．D
解析：D
【详解】
A．由图乙知，水的深度为0~9cm时，木块未离开容器，此过程重力大于浮力，当水对容器底部压强为900Pa时，木块开始离开容器底，此时，木块所受的浮力等于重力，木块的上表面没有水，不受到水的压力，所以
G=F浮=F向上-F向下=pS=900Pa×0.01m2=9N
故A错误；
BC．往容器加水至木块上表面与水面相平，即木块刚好浸没时，所受的浮力最大为
F浮1=p1S=1500Pa×0.01m2=15N
此时，木块的体积与其排开水的体积相同，据阿基米德原理知

木块的密度

故BC错误；
D．结合图乙及题意知，木块刚离开容器底时，浸在水中的深度为9cm，当水深为16cm时，绳子刚好拉直，拉力为零，木块所受的浮力仍等于重力，那么绳子的长度
L=16cm-9cm=7cm=0.07m
而长方体木块的高度

水的总深度
h总=h+L=0.15m+0.07m=0.22m
容器底部受到最大压强
pmax=ρ水gh=1.0×103kg/m3×10N/kg×0.22m=2200Pa
故D正确。
故选D。

8．D
解析：D
【详解】
A．在弹性限度内，弹性形变越大，物体具有的弹性势能越大，弹簧在A点时的弹性形变小于在B点时的弹性形变，所以，A点弹性势能小于B点弹性势能。故A错误；
B．从B点到C点过程中，h变小，物体的重力势能变小。故B错误；
C．由图知，t0时刻，绳的弹性势能最大，应达到了最低点，此时动能为零。故C错误；
D．由图知，最后绳的弹性势能几乎不变，说明此时运动员已经静止下来，此时拉力与重力平衡，由图象知，重力小于F0。故D正确。
故选D。
二、填空题

9．形状 改变物体的运动状态
【详解】
[1]图甲小朋友用力将气球按扁，气球的形状发生改变，这说明力可以改变物体的形状。
[2]足球运动员用头顶球，球的运动方向改变了，这说明力可以改变物体的运动状态。

10．惯性 连通器
【详解】
[1]急刹车时，乘客下半身已随车停止运动，而上半身由于惯性要保持原来的运动状态，所以向前倾。
[2]船闸是连通器在生活中的应用。

11．受力面积
【详解】
一根牙签，与牙签板的区别是受力面积不同，压力相同的情况下，受力面积越大，压强越小．

12．A
解析：A B
【详解】
[1]在质量相同时，物体的位置越高，重力势能越大。货架上A、B、C、D四个体积相同的实心球，已知ρA=ρB>ρC=ρD，根据密度公式有

可知
mA=mB……①
mB>mC……②
由上图知，A球的高度大于B球的高度，结合①，则A与B相比，A重力势能大。
[2]在物体的高度相同时，质量越大，重力势能越大，B与C相比，两球的高度相同，结合②， B重力势能大。

13．减小 =
【详解】
[1]木球从高空竖直落下，受到向上的阻力和向下的重力作用，重力不变，阻力f随下落速度的增大而增大，下落过程中速度越来越大，阻力变大，则木球在越来越快的下落过程中所受的合力减小。
[2]当木球下落的快慢不变时，做匀速直线运动，处于平衡状态，受到的阻力和重力是一对平衡力，即阻力大小等于重力为0.1N。

14．降低 增大 减小 升高
【详解】
[1]把自制气压计从山脚带到山顶，瓶内空气的压强不变，玻璃管内液面上升，说明外界大气压强减小，可得结论：大气压强随高度的增加而减小。
[2][3][4]向玻璃管上方吹气时，玻璃管口上方的空气流动速度增大，压强减小，瓶内空气的压强不变，瓶内气压大于管外气压，所以玻璃管内液面上升。

15．是 1
【详解】
[1]杠杆平衡状态指的是：杠杆处于静止或匀速转动时所处的状态；如图甲所示，杠杆处于平衡状态。
[2]由杠杆平衡条件FA×AO=FB×BO可得
解析：是 1
【详解】
[1]杠杆平衡状态指的是：杠杆处于静止或匀速转动时所处的状态；如图甲所示，杠杆处于平衡状态。
[2]由杠杆平衡条件FA×AO=FB×BO可得

16．甲 2∶3 3∶2
【详解】
[1]功率表示做功快慢，甲、乙两台机器的功率之比为3∶2，甲的功率较大，甲机器做功快。
[2]若它们做同样的功，则所需的时间之比为

[3]若做功时
解析：甲 2∶3 3∶2
【详解】
[1]功率表示做功快慢，甲、乙两台机器的功率之比为3∶2，甲的功率较大，甲机器做功快。
[2]若它们做同样的功，则所需的时间之比为

[3]若做功时间相同，则甲、乙两机器所做的功之比为

三、解答题

17．【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：
解析：
【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：

18．【详解】
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小
解析：
【详解】
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：

19．（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

20．781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2
解析：781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2]由表中数据可以知道，纬度越大，g越大。
（3）[3]g =9.80665牛/千克，因为纬度越大，g越大，这一值应该是在纬度为40~50度范围之间的海平面上的g值。
[4][5]g =9.80665牛/千克表示在这个纬度范围内的地球表面附近上，质量为1千克的物体受到的重力是9.80665牛。

21．匀速直线 二力平衡 2.8 压力大小 2.7
【详解】
（1）[1][2][3]实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平
解析：匀速直线 二力平衡 2.8 压力大小 2.7
【详解】
（1）[1][2][3]实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数。若乙装置中，弹簧测力计的分度值为0.2N，示数为2.8N，则滑动摩擦力为2.8N。
（2）[4]利用图甲、乙的实验可以探究滑动摩擦力与压力的关系，接触面粗糙程度相同，压力大小不同，乙的滑动摩擦力大，探究滑动摩擦力大小与压力大小的关系。
[5]图丙当拉动长木板运动的过程中，无论长木板是否做匀速直线运动，木块相对桌面没有位置的变化，都处于静止状态，根据二力平衡的条件知b弹簧测力计的示数一定等于摩擦力的大小，所以当测力计a的示数为4.5N，木块受到的滑动摩擦力大小为2.7N，则木块和木板之间的摩擦力为2.7N。
二

22．好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）
解析：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）[2][3]装置调整好后，将探头先后放在同一容器中液体的A、B两点处，B点深度大，U形管两边液柱的高度差大，则A、B两处的压强大小关系为pA小于pB；可以得到，液体内部的压强与深度有关。
（3）[4][5]把探头分别浸入水和酒精两种液体中，深度相同，液体的密度不同，U形管两侧液面的高度差不同，说明液体内部压强与液体的密度有关，丁中U形管液面的高度差大，说明液体的密度大，因为水的密度大于酒精的密度，则图 戊中的液体是酒精。
二

23．密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较
解析：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较轻）。
（2）[2]当将密度计放入盛水的容器时，浸入水中的长度为h﹣h1，当将密度计放入盛待测液体的容器时，浸入水中的长度为h﹣h2，因为密度计不管是在水中还是在液体中，都是漂浮状态，所以
F浮水＝F浮液＝G
由
F浮＝ρ液gV排＝ρ液gSh浸
可知
ρ水gS(h﹣h1)＝ρ液gS(h﹣h2)
所以液体的密度
ρ液＝ρ水
（3）[3]因为密度计在液体中处于漂浮状态，所以F浮液＝G，即
F浮＝ρ液gV排＝ρ液gSh浸＝G
所以
h浸＝
式中密度计的重力G、横截面积S、g不变，h浸与ρ液成反比，所以0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线相邻刻度线间距不相等。
（4）①[4]密度计在液体中都处于漂浮状态，根据物体的漂浮条件可知，密度在三种液体中的浮力都等于其自身的重力，因此密度在三种液体中的浮力相等。
②[5]由（3）可得
ρ液＝ρ水
式中密度计的重力G、横截面积S、g不变，ρ液与h浸成反比，由图乙可知
h浸b＜h浸a＜h浸c
所以
ρb＞ρa＞ρc
故B正确。
（5）[6]由（3）可得
h浸＝
当液体密度相同时，h与横截面积成反比，即密度计刻度线疏的横截面积小，结合图丙可知，当液体密度相同时
hA＞hB
即密度计A刻度线疏，因此密度计A刻度线疏，吸管细；密度计B刻度线密，吸管粗，故D正确。

24．A s 压力 应该作用在同一直线上
【详解】
(1)[1]为了进一步推理出物体不受力时的运动状态，应让物体在水平面上所受的阻力越来越小，才能进一步作出推理，而想要阻力越来越
解析：A s 压力 应该作用在同一直线上
【详解】
(1)[1]为了进一步推理出物体不受力时的运动状态，应让物体在水平面上所受的阻力越来越小，才能进一步作出推理，而想要阻力越来越小，那么物体在水平面的接触面应越来越光滑，所以水平桌面上铺垫的材料顺序应是：毛巾、棉布、木板，故A选项正确。
(2)[2]小球的动能不同，在水平桌面推动物体移动的距离也不同，所以通过测量和比较s来反映小球动能的大小。
(3)[3]丙实验中，要研究滑动摩擦力大小与接触面的粗糙程度的关系时，需要控制的物理量是物体对接触面的压力不变。
(4)[4]丁实验中，将受到两个力大小相等力作用的小球扭转一定角度后，两个力的作用线不在同一直线上，那么松手，观察小车能否在扭转后的位置静止，是为了探究二力平衡时，两个力应作用在同一直线上。

25．见解析所示 80.0% 越大 变大 物重越大，绳与滑轮间的摩擦力越大 2
【详解】
（1）[1]根据表格中的数据，绳子的有段数

“根据偶定奇动”，绳子的一端先
解析：见解析所示 80.0% 越大 变大 物重越大，绳与滑轮间的摩擦力越大 2
【详解】
（1）[1]根据表格中的数据，绳子的有段数

“根据偶定奇动”，绳子的一端先从动滑轮连接，如下所示：

（2）[2]第 3 次实验的机械效率为
%
（3）[3][4][5]纵向分析数据可知
66.7%＜71.4%＜80.0%
故同一滑轮组所提升的物重越大，它的机械效率越高。根据表格中的数据分析可知，第一次做的额外功为

同理，第二次做的额外功为0.24J，第三次做的额外功为0.3J，可知随着物重的增大，额外功变大。摩擦力与压力和接触面粗糙程度有关，发生这种现象的原因是物重越大，绳与滑轮间的摩擦力越大。
（4）[6]若不计摩擦和绳子的重，绳子的拉力为

第一次实验，绳子与滑轮间的摩擦力最小，故小华所用动滑轮的重一定小于
G动=3F1-G1=3×2.0N-4N=2N

26．（1）8N；（2）500Pa；（3）5N
【详解】
解：（1）容器和水的重力
G总=(m容+m水)g=(0.2kg+0.6kg)×10N/kg=8N
（2）容器对水平桌面的压力
F=G总=8N
容器
解析：（1）8N；（2）500Pa；（3）5N
【详解】
解：（1）容器和水的重力
G总=(m容+m水)g=(0.2kg+0.6kg)×10N/kg=8N
（2）容器对水平桌面的压力
F=G总=8N
容器对水平桌面的压强

（3）容器内水深
h=5cm=0.05m
水对容器底的压强
p=ρ水gh=1.0×103kg/m3×10N/kg×0.05m=500Pa
水对容器底的压力
F1=pS=500Pa×0.01m2=5N
答:（1）水对容器底的压强为500Pa；
（2）容器对水平桌面的压力为5N。

27．（1）25N；（2）10N；（3）1×10﹣3m3；（4）400Pa
【详解】
解：（1）由图像可知，弹簧测力计的最大示数F最大＝25N，此时物块未浸入水中，则物块重力
G＝F最大＝25N
（2）物
解析：（1）25N；（2）10N；（3）1×10﹣3m3；（4）400Pa
【详解】
解：（1）由图像可知，弹簧测力计的最大示数F最大＝25N，此时物块未浸入水中，则物块重力
G＝F最大＝25N
（2）物块浸没时弹簧测力计的示数F示＝15N，物块受到的浮力
F浮＝G﹣F示＝25N﹣15N＝10N
（3）由F浮＝ρ水gV排得物块的体积
V＝V排＝＝1×10-3m3
（3）由图乙可知
h＝4cm＝0.04m
时物块刚好浸没水中，物块刚好浸没时物块下表面受到水的压强
p＝ρ水gh＝1×103kg/m3×10N/kg×0.04m＝400Pa
答：（1）物块受到的重力为25N；
（2）物块浸没时受到的浮力为10N；
（3）物块的体积为1×10﹣3m3；
（4）物块刚好浸没时下表面受到的液体压强为400Pa。

28．（1）120J；（2）75%
【详解】
解：（1）图乙中物体在水平方向上做匀速直线运动，物体受到的拉力与摩擦力是一对平衡力，因此物体受到的摩擦力
f=F2=15N
图甲和图乙中接触面的粗糙程度和物体
解析：（1）120J；（2）75%
【详解】
解：（1）图乙中物体在水平方向上做匀速直线运动，物体受到的拉力与摩擦力是一对平衡力，因此物体受到的摩擦力
f=F2=15N
图甲和图乙中接触面的粗糙程度和物体对水平地面的压力不变，根据滑动摩擦力影响因素可知，两图中物体受到的摩擦力不变，即图甲中物体受到的摩擦力f=15N，图甲中物体的移动的距离
s物=v物t=3m/s×2s=6m
图甲中，n=2，拉力端移动的距离
s=ns物=2×6m/s=12m
则图甲中，2s内拉力F1做的功是
W总=F1s=10N×12m=120J
（2）有用功是克服摩擦力做的功
W有用=fs物=15N×6m=90J
所以图甲中滑轮组的机械效率

答：（1）图甲中，2s内拉力F1对物体做的功为120J；
（2）图甲滑轮组的机械效率为75%。
