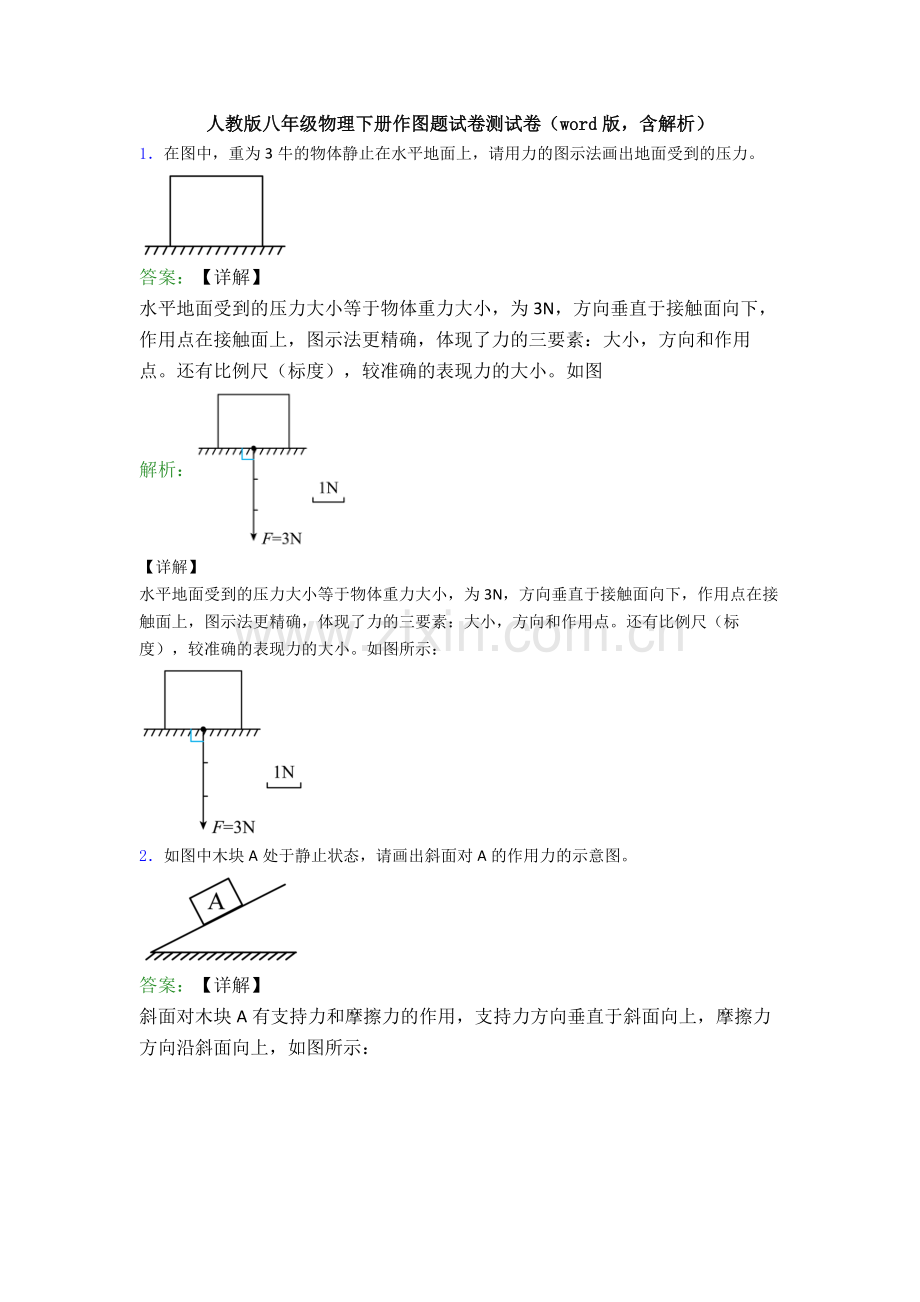

1、人教版八年级物理下册作图题试卷测试卷(word版,含解析)1在图中,重为3牛的物体静止在水平地面上,请用力的图示法画出地面受到的压力。答案:【详解】水平地面受到的压力大小等于物体重力大小,为3N,方向垂直于接触面向下,作用点在接触面上,图示法更精确,体现了力的三要素:大小,方向和作用点。还有比例尺(标度),较准确的表现力的大小。如图解析:【详解】水平地面受到的压力大小等于物体重力大小,为3N,方向垂直于接触面向下,作用点在接触面上,图示法更精确,体现了力的三要素:大小,方向和作用点。还有比例尺(标度),较准确的表现力的大小。如图所示:2如图中木块A处于静止状态,请画出斜面对A的作用力的示意图。

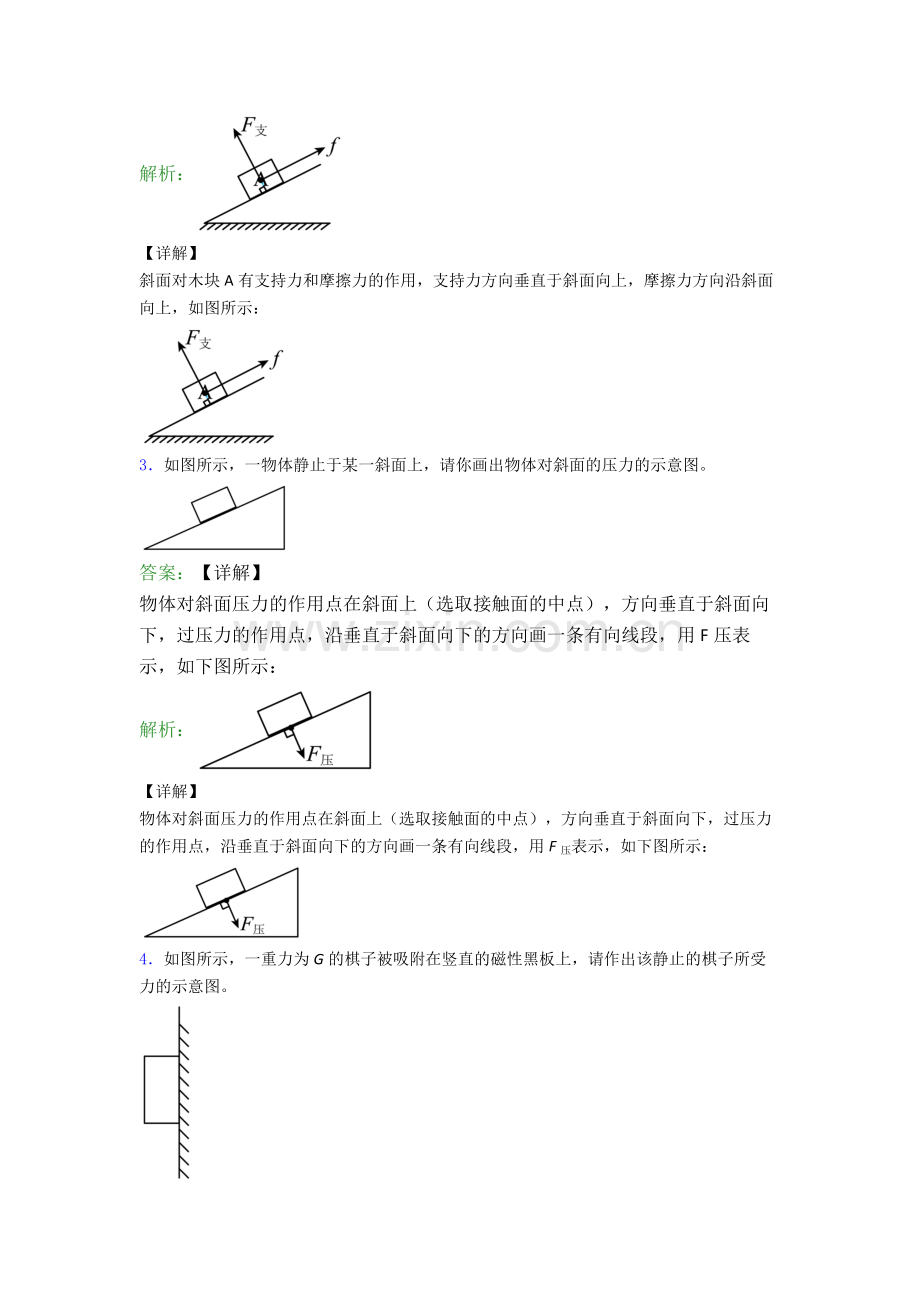

2、答案:【详解】斜面对木块A有支持力和摩擦力的作用,支持力方向垂直于斜面向上,摩擦力方向沿斜面向上,如图所示:解析:【详解】斜面对木块A有支持力和摩擦力的作用,支持力方向垂直于斜面向上,摩擦力方向沿斜面向上,如图所示:3如图所示,一物体静止于某一斜面上,请你画出物体对斜面的压力的示意图。答案:【详解】物体对斜面压力的作用点在斜面上(选取接触面的中点),方向垂直于斜面向下,过压力的作用点,沿垂直于斜面向下的方向画一条有向线段,用F压表示,如下图所示:解析:【详解】物体对斜面压力的作用点在斜面上(选取接触面的中点),方向垂直于斜面向下,过压力的作用点,沿垂直于斜面向下的方向画一条有向线段,用F压表示
3、,如下图所示:4如图所示,一重力为G的棋子被吸附在竖直的磁性黑板上,请作出该静止的棋子所受力的示意图。答案:【详解】对棋子受力分析可知,在水平方向上,棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F;在竖直方向上,棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f,力的示意图如下图所示解析:【详解】对棋子受力分析可知,在水平方向上,棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F;在竖直方向上,棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f,力的示意图如下图所示5用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上,物体保持静止,请用力的图示法在图中画出墙壁受到
4、的压力 F。答案:【详解】物体受到20牛向左的水平压力静止不动,由于固体能够大小不变的传递力,所以物体对墙壁的压力也是20牛,此力的方向垂直于墙面向里,作用点在墙面上,设定标度为10牛,图示如下:解析:【详解】物体受到20牛向左的水平压力静止不动,由于固体能够大小不变的传递力,所以物体对墙壁的压力也是20牛,此力的方向垂直于墙面向里,作用点在墙面上,设定标度为10牛,图示如下:6如图为某杠杆示意图,O为杠杆的支点,请在图中作出力F的力臂L。答案:【详解】由支点O向F的作用线作垂线,垂线段的长度为F的力臂;如图所示:解析:【详解】由支点O向F的作用线作垂线,垂线段的长度为F的力臂;如图所示:7画
5、出起钉器受到的阻力F2和动力臂l1。答案:【详解】由图可知,杠杆的支点在O点,从支点O作垂直于F作用线的垂线段,即是动力臂l1,阻力的作用点在锤子与钉帽的接触点上,从阻力的作用点作竖直向下的力,即为阻力F2,如图所示:解析:【详解】由图可知,杠杆的支点在O点,从支点O作垂直于F作用线的垂线段,即是动力臂l1,阻力的作用点在锤子与钉帽的接触点上,从阻力的作用点作竖直向下的力,即为阻力F2,如图所示:8如图所示为跷跷板的示意图,在跷跷板的左端某一位置放一个小球A,在跷跷板的右端某一位置放三个小球B、C、D,跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案:【详
6、解】小球A对跷跷板的作用点在接触面上,方向垂直于跷跷板向下,过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图;过O点向压力的作用线做垂线,垂线段即为压力的力臂,如图所示:解析:【详解】小球A对跷跷板的作用点在接触面上,方向垂直于跷跷板向下,过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图;过O点向压力的作用线做垂线,垂线段即为压力的力臂,如图所示:9如图所示,硬棒 AC 绕O 点转动,在 B 点施加动力 F1时,棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。答案:【详解】由题知道,O 为支点,延长 F2 的作用线,从O
7、点作 F2 作用线的垂线即为 L2;阻力与阻力臂一定时,根据杠杆的平衡条件,若动力臂最长,则要使施加的力最小。作用在 B 点的力,当以解析:【详解】由题知道,O 为支点,延长 F2 的作用线,从O 点作 F2 作用线的垂线即为 L2;阻力与阻力臂一定时,根据杠杆的平衡条件,若动力臂最长,则要使施加的力最小。作用在 B 点的力,当以 OB为动力臂时为最长力臂,从 B 点作 OB 的垂线,方向向上,即为最小动力 F1,如下图10按要求完成下列作图:如图所示,杠杆OB在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2。(_)答案:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直向下画出
8、F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。解析:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。11如图所示,画出人站在地面上向下拉绳的绕法。答案:【详解】由题意知,人站在地面上向下拉绳,拉力方向应向下,所以绳子一端应固定在定滑轮上,从动滑轮绕起 ,如图所示:解析:【详解】由题意知,人站在地面上向下拉绳,拉力方向应向下,所以绳子一端应固定在定滑轮上,从动滑轮绕起 ,如图所示:12如图所示工人用滑轮组省力将货物提至高处
9、,请在图中画出绕线方式。答案:【详解】由工人站在地上可知拉力方向向下,绳子先系在定滑轮的固定挂钩上,然后再绕过下面的动滑轮再向上绕到定滑轮上,依次反复,如图所示:解析:【详解】由工人站在地上可知拉力方向向下,绳子先系在定滑轮的固定挂钩上,然后再绕过下面的动滑轮再向上绕到定滑轮上,依次反复,如图所示:13要提升的重物重为500N ,用来串绕滑轮组的绳子能随的拉力是200N请,画出滑轮组的绕线。答案:【详解】假设不计动滑轮重力和摩擦,根据 可得所以承担物重的绳子股数n至少等于3;拉力方向应该向上,依次绕过动滑轮、定滑轮,如图解析:【详解】假设不计动滑轮重力和摩擦,根据 可得所以承担物重的绳子股数n
10、至少等于3;拉力方向应该向上,依次绕过动滑轮、定滑轮,如图14在图中按最省力的要求,画出滑轮组绳子的绕法。答案:【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重,绳子固定在动滑轮的钩子上,依次绕过定滑轮、动滑轮、定滑轮、动滑轮,此时最省力,如下图所示:解析:【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重,绳子固定在动滑轮的钩子上,依次绕过定滑轮、动滑轮、定滑轮、动滑轮,此时最省力,如下图所示:15在图中画出滑轮组最省力的绕线方法,并在绳的末端标出力的方向。答案:【详解】连接动滑轮的绳子的段数越多,就越省力,该滑轮组最多可由3段绳子拉动动滑轮;先从动滑轮开始连接,依次绕过定滑轮和动滑轮,如图所示:解析:【详解】连接动滑轮的绳子的段数越多,就越省力,该滑轮组最多可由3段绳子拉动动滑轮;先从动滑轮开始连接,依次绕过定滑轮和动滑轮,如图所示:
