南方及其他RTK设备千寻定位手簿设置指南201711.docx

A：南方设备设置

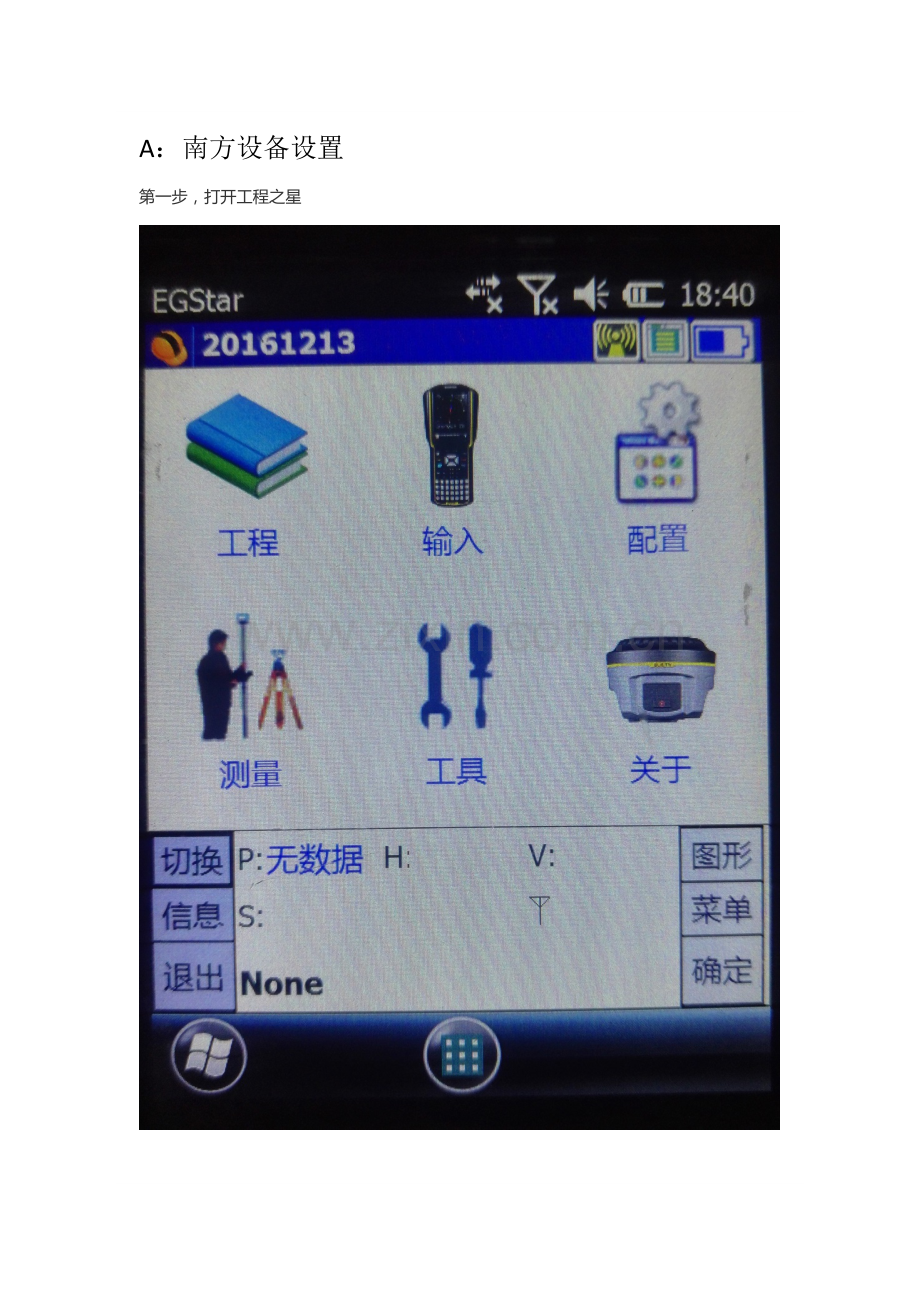

第一步，打开工程之星

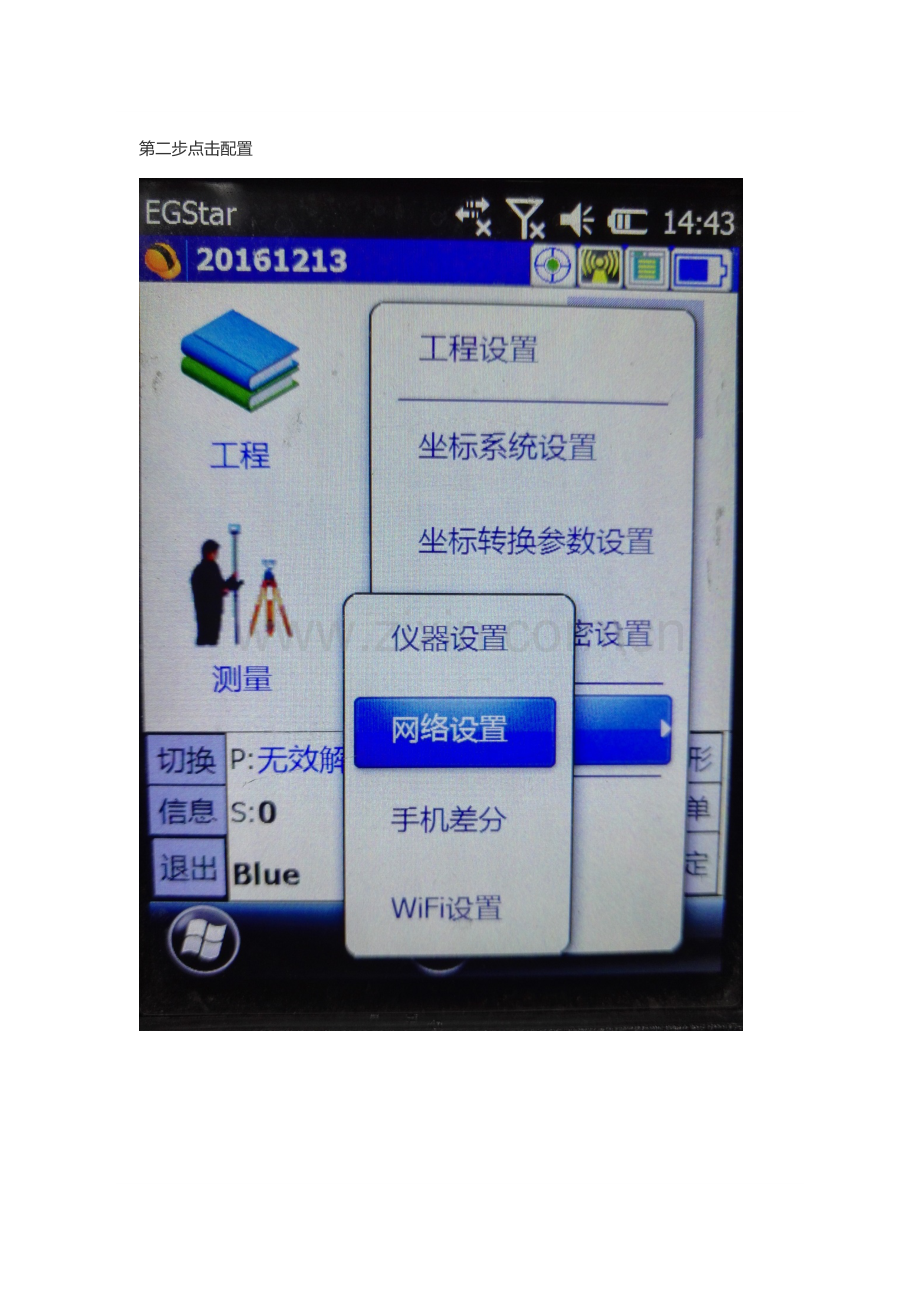

第二步点击配置

第三步点击增加

第四步依次输入千寻的IP、端口、账号、密码，点击获取接入点，接入点那里不要手输，等获取后选择

第五步获取接入点后选择RTCM32-GGB或者RTCM32-GG我选择的是RTCM32-GGB

第六步选择刚刚新建的网络点击连接

第六步 好了，连接上就可以用了，请忽略我图上的登陆服务器失败，我刚刚网络不好没登陆上去

·

注：您需要根据创建出来的差分账号和密码，到终端设备上配置NTRIP参数：
1. 地址
域名： 或IP（60.205.8.49）
2. 端口
端口：8001 对应ITRF2008坐标系
端口：8002 对应WGS84
端口：8003 对应CGCS2000
3. Mountpoint/源/挂载点：RTCM32_GGB 或 RTCM30_GG
4. 差分账号/密码：weizzpp wzp123456

B：通版RTK设备设置
其他硬件设备如何连接千寻服务通用的配置步骤:

第一步：安装固定并打开主机，自动初始化并搜索卫星，确认是否正常工作，如有问题可使用“万能的重启”来解决。

第二步：打开手簿，启动工程软件，进入配置模式。

第三步：开始作业前，首先要进行蓝牙配置（绑定蓝牙端口和接收机），进入蓝牙配置界面；搜索并选择要连接的蓝牙设备，确认连接成功。

1. 连接之前需确认手簿类型、连接方式、端口、波特率等；
2. 手簿与主机距离适中（最好在10米内）；
3. 如连接异常，请重启接收机或手簿程序；
4. 选择“蓝牙”及正确的com口，连接接收机，等待显示卫星、定位信息后说明连接成功。

第四步：设置网络通讯模式，包括网络类型（运营商／2G 3G 4G）、服务器域名／ip、端口号以及千寻差分账号、密码，并调通。

1. APN网络模式设置：移动选择cmnet、联通选择3gnet、电信选择ctnet；
2. 工作模式选择为移动站模式－cors／vrs模式，选择ntrip协议；
3. NRTD：
        域名：   访问端口：8001(默认)   8002     8003
        公网IP：60.205.8.45    访问端口：8001(默认)   8002     8003      针对不支持域名的终端
        RTD mountpoint：RTCM23_GPS、RTCM32_GGB、NRTD_RTCM23

NRTK：
        域名：   访问端口：8001(默认)   8002     8003   （注： 已指向）
        公网IP：60.205.8.49    访问端口：8001(默认)   8002     8003      针对不支持域名的终端
        RTK mountpoint：RTCM32_GGB、RTCM30_GG
备注：
不同端口播发不同坐标框架下的数据：
8001->ITRF2008, 8002->WGS84, 8003->CGCS2000

第五步：设定接收机差分模式、差分电文格式、GPS 截止角、天线高等参数。

1. 设置“差分模式”：包括 RTK、RTD、RT20；
2. 设置“电文格式”：包括 RTCA、RTCM(2.X)、RTCM(3.0)、CMR、 NovAtel；
3. “GPS 截止角”：表示 GPS 接收卫星的截止角,可在 5 至 20 度之间调节；
4. “天线高”：点击天线高按钮可设置基准站的天线类型、天线高(注：一般情况下所量天线高为斜高，强制对中时可能用到垂直高，千万不要忘记输入)；
5. 发送 GGA”：当连接 CORS 网络时，需要将移动站位置报告给千寻cors平台，以进行插值获得差分数据。若正在使用此类网络，应该根据需要，选择“发送 GGA”，后面选择发送间隔，时间一般默认为“1”秒。

第六步：新建一个任务，用以存放测量的参数，可根据需要设置任务名，并根据实际需要进行点校验。

1. 创建任务文件，用于存储测量的参数；
2. 设置坐标系统：一般是要求与“已知点坐标所在坐标系”一致 。如WGS-84,BEIJING54,CGCS2000等；
3. 设置中央子午线：一般是要求与“已知点坐标所在坐标系的子午线”一致，如果确实不清楚，可采用设备所在地经度作为子午线(取整数即可,如 121°23′ 15′′取 121 即可)；注：这是不懂测绘的人写的：D
4. 如测量结果涉及GPS坐标和当地坐标转换，可利用点校验自动通过校验参数改正为何已知点同一坐标系的坐标。

第七步：根据需要进行静态／动态测量，数据采集。原始观测数据、平台rtcm差分数据、终端解算的NMEA数据。

第八步：对采集的数据进行记录、格式转换、存储管理等操作。

1. 数据记录，按一定的命名规则记录静态文件，目的是存储静态数据作为数据分析，静态解算及其它后处理时使用；
2. 将原始数据格式（各厂家自定义，如思南＊.cnb，中海达*.dat）按需要转换成renix格式；
3. 对接收机内存格式化，清除数据。

以上的步骤是通用的操作步骤，不同的硬件终端会有差别，具体可咨询厂商。
