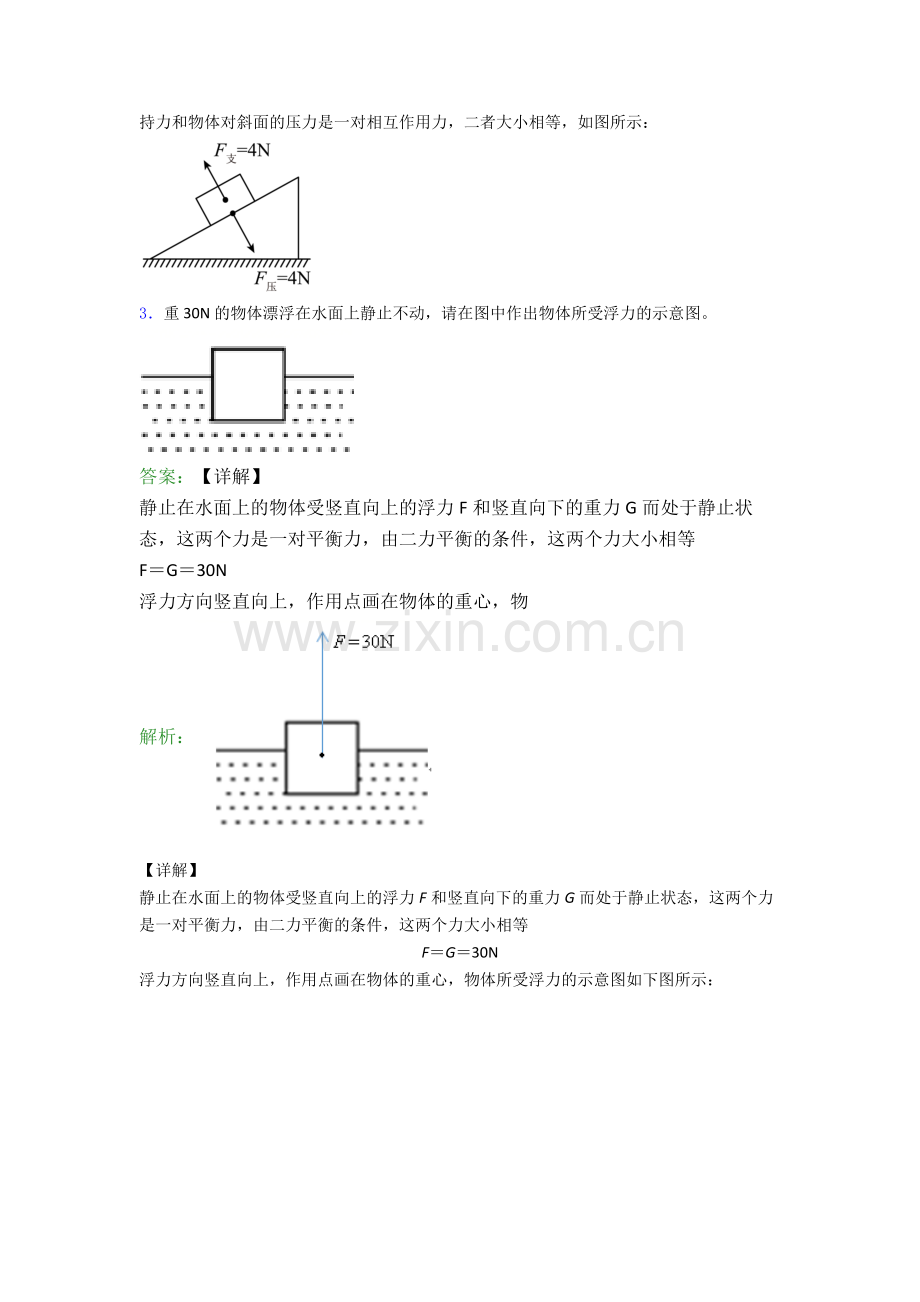

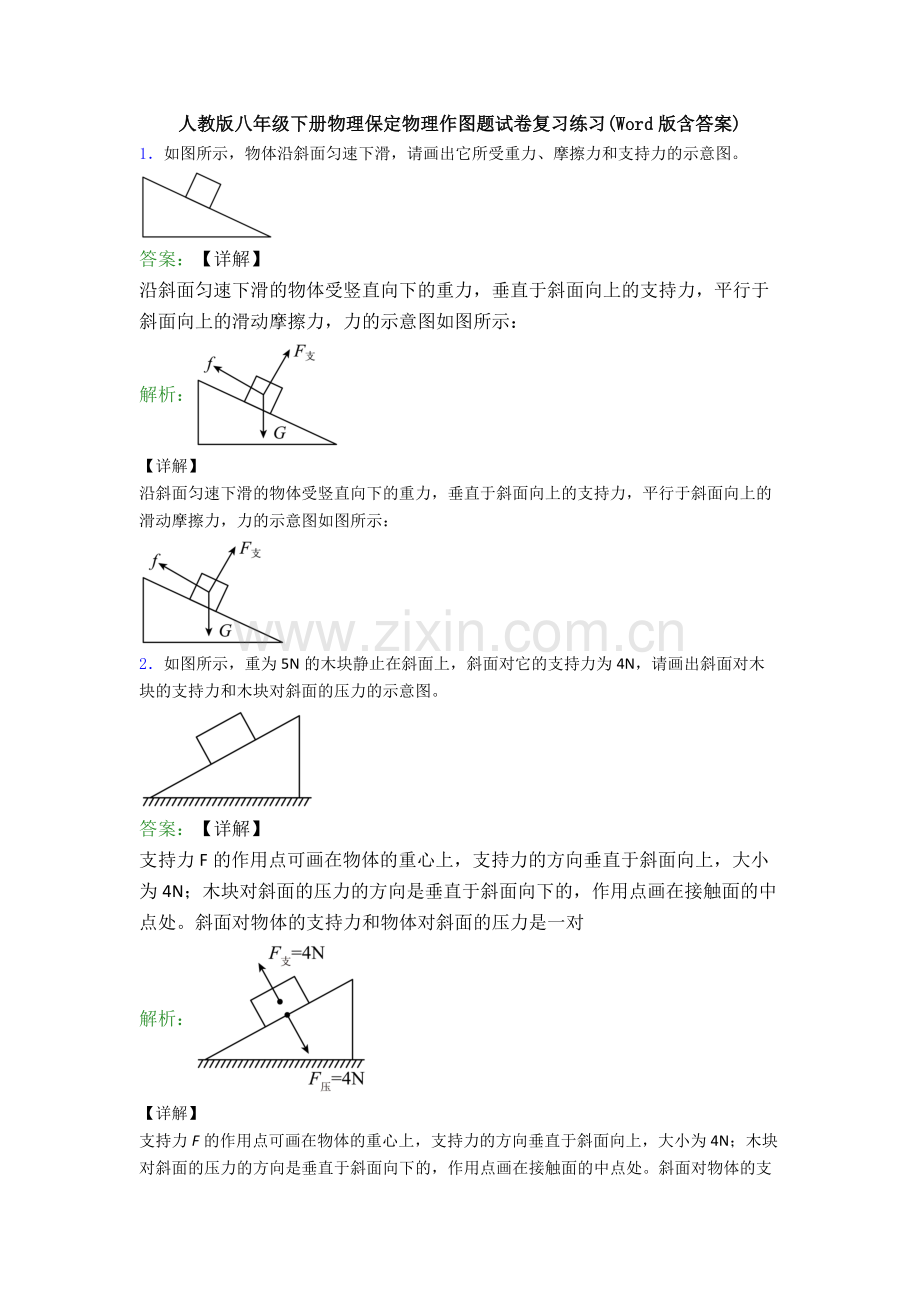

人教版八年级下册物理保定物理作图题试卷复习练习(Word版含答案)1如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。答案：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：解析：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：2如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。答案：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对解析：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对相互作用力，二者大小相等，如图所示：3重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等FG30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等FG30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：4如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：5小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。答案：【详解】压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：解析：【详解】压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：6如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。答案：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：解析：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：7在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。答案：【详解】先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画解析：【详解】先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画出阻力F2；如图所示：8图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：（1）阻力F2的力臂l2；（2）作用在A点的最小动力F1及其力臂l1。答案：【详解】（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机解析：【详解】（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示9画出如图所示拉力F的力臂。答案：【详解】从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：解析：【详解】从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：10用如图所示的锤子拔钉子，请在A点画出使用最小的力F。答案：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力解析：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图11如图所示，画出滑轮组的绕线方式，使所用拉力最小。答案：【详解】如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：解析：【详解】如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：12作图题：（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2_；（2）请在图乙中画出使用该滑轮组最省力的绕线方式_。答案：【详解】（1）1由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，解析： 【详解】（1）1由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：（2）2要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：13利用滑轮设计一个升降装置，将其安装在房面上，通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。答案：【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：解析：【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：14（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。答案：（1） ；（2）【详解】（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如解析：（1） ；（2）【详解】（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：15在图中按最省力的要求，画出滑轮组绳子的绕法。答案：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：解析：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
