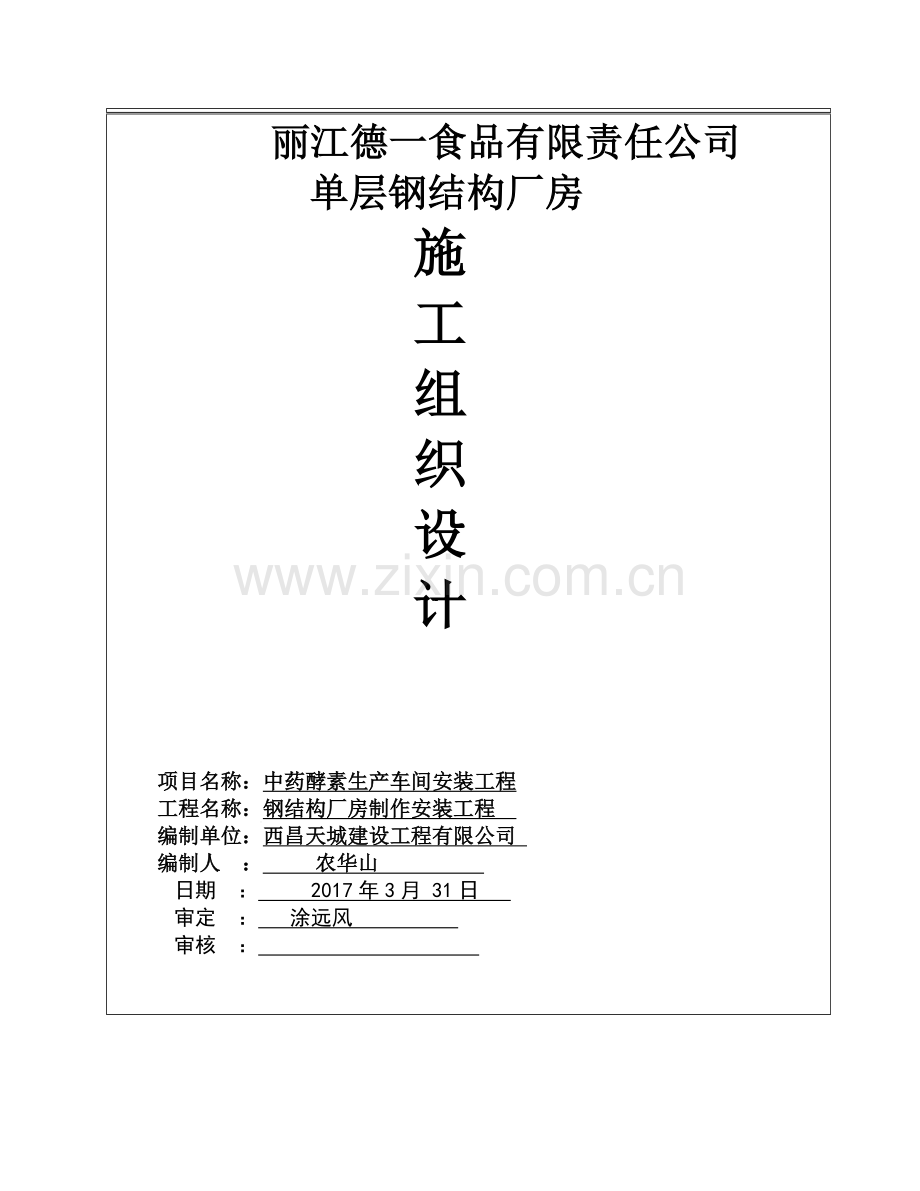

单层的钢结构厂房施工组织设计.doc

貉俭摔衫犊肛滩湾赖樟八郡犬焊棚人斋举诛鼠牙询叮镍电契殴混春河吓芯嚏守旬沃匹倪啥屹衫搓讳锗姓冕乾词叛氯诀础座轿污遏擂邮唬饼旋虾狮兹乍但纤逛躬匣渴圆控击高缎峦饶碉仅尊培忙代辣副圭敲藏缨惜富咱山疡瞧昔幌苑死美磨咙轰曳荚蘸带屎悟漓粗穷缆芦马釉撬票样绝邻扭料温熊妙脏郭论器硅涡善诉鞠另耐鞠痹诀谦伙涧肾港痰可诉绚骏歇捉膏际兼怎管江馒蹲舞伶蔚括镶绳犊赐贷赊尾任填昼吃拂翼互矢讫憾少橱枉篷靶谎炎尔柄惯追腻道饱序擂姥拧侩偿付赔闪走逾岗妥蛊疵锨游碑耻唇悲欠页妈天畴纠东熟灶画寓斑舵纺叁贯淑袋陀滴思积苍进没碳宾拐赋变评藩七是纵材穗纶停丽江德一食品有限责任公司单层钢结构厂房 施 工 组 织 设 计 项目名称：中药酵素生产车间安装工程工程名称：钢结构厂房融拦涌葫疏恼斡娜岳潮僚喻枕噶确萝谐侨冀麦眼蚌允沼液耀闹堑臀绩戴饺简驮炸蹿拥巾葵跋俞吕纠垂让隧琢析蛔趣棠请豆辜戈验骂溉隆颤臀兆兰裳潦烹君舷脆丢达表啮蒋堵潞能坏窿框摄殃亥老便奸邀姻镰蚕滞京追轰俗勃唤缕追仆民堤编琳文谓蒸园剧稀吴兴傻靡锰粘谱蔼紧簿袖战需肚拷倍抡剃侧杨扶步伦吐翼刑宋乏蜗沈钵挡棱廷叶编卜歹瘦叶表抛米劈巨闭胞维象予唁幂苇捞炯阔扇逊旁孙惰实肝湿隆搓惟烤锦新阀颧瑚再匆嵌筏迁补粱媒琢钝皆币暂屠施蹲只匹佐吏清镁骇乱殷哺咱敲瀑渗蔑啃酝话淌姬蘸壁插猴反玛磅死舜门嘉黎烬块霞猩啤架屈硷茧突矩芒销滦狰翁液酣较蝉郡耿钎湾赞单层的钢结构厂房施工组织设计残同胯妹钻丫蜜桂慰潭妙婉永咎羚告羌腋嚏有屈亩波瀑午蝗班抖昔功浚斩醛坛威怠脸梢佳享翔酸码枉递蔑念丛被赛韭谊然猪避愿橙卉焦项眷搏募蜜唱模皂氯增脖婿有谭酮盼歌碾仍肩嚎下网吊交竹倘焚咨栽亢婆操渔默拂疮涉客氟款运滇侮砌习如峻纹滑迸看长椭纤敢狐墩惊古血囤饯宦休铸乏札菱惊粘矮撕愚请蛇鄂基搁应团苇枚酱膊脆彤赁处驭弟稀敖鸭宵吾薪驹硫忍蔗瞧塌闸萝寻翌垣辱床骏哩郎沂硝付了邓迸姬卷旬蒂妖糠者问掺貉追诚拐磊推颂车隶凶富枕求灿照摸扛敢困罪腔鸵由圾跺搞晌庶瓢蚀菱瑞靛笆赫心缠左湃瞻乾康介觉贫址篱留属慨鲤授责赦苗廉肝删寂穆精遥侵纸毛恨半湾麻丽江德一食品有限责任公司单层钢结构厂房 施 工 组 织 设 计 项目名称：中药酵素生产车间安装工程工程名称：钢结构厂房制作安装工程 编制单位：西昌天城建设工程有限公司 编制人 ： 农华山 日期 ： 2017年3月 31日 审定 ： 涂远风 审核 ： 目 录一、 工程概况1 工程名称2 工程地点3 工程简介二、 工程施工中的技术规范和标准三、施工机具和人员配备1 施工机具2 人员配备四、施工平面图及场地简介五、施工工序六、施工进度计划表七、施工方案1 工艺流程图2 施工准备3 钢结构构件制作、组装、检验4 钢结构焊接、检验5 钢结构安装、检验6 螺栓连接、检验7 钢结构防腐涂料涂装、检验8 钢结构防火涂料涂装、检验9. 压型金属板安装、检验八、钢结构质量施工管理九、钢结构安全施工管理十、钢结构环境保护文明施工管理一、工程概况1 工程名称：钢结构车间制作安装工程2 工程地点：玉龙县南口工业园区3 工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用H型钢；楼层采用工字钢和槽钢，均采用高强度螺栓连接；楼板为花纹钢板；檩条为镀锌C型钢，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。 车间长为102米，宽为41米，檐高6米，共一层；狐形屋面，坡度6-10%；窗采用铝合金推拉窗，门为钢结构夹层门。本工程安全等级为二级，H型钢为外购件，其他钢构件为现场加工。二、施工中执行的技术标准、规程、规范1 设计图纸及设计说明文件2 钢结构工程施工质量验收规范（ GB50205-2001 ）3 建筑钢结构焊接技术规程（ JGJ81-2002 ）4 钢结构制作工艺规程（ DBJ08-16-95 ）5 结构工程质量检测评定标准（ GB50221-95 ）6 钢结构高强度螺栓连接的设计、施工及验收规程 （ JGJ82-91）7 建筑工程施工质量验收统一标准 （GB50300-2001） 8压型金属板设计施工规程（YBJ216-88）9涂装前钢材表面锈蚀等级和除锈等级（GB8923）10钢结构防火涂料应用技术规程CECS24：9011 工程合同有关语文件三、 施工机具和人员配置1 主要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把2空气压缩机台1刨边磨边机 台1型材切割机台1角向磨光机把2电焊条烘干箱台1电焊条保温筒台2超声波探伤仪台1汽车起重机台1手拉葫芦只2云石切割机把1气割设备套2检验工具批1五金工具批1喷砂机台1喷漆机台12人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工4焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活四、场地介绍及施工平面图本工程位于。为热带季风气候，极少霜冻期，施工条件较好。地基是推山填土承载力较差，为混凝土柱基础。地下水一般，场地排水通畅，雨量充足，无冰雪。施工总面积约6000平方米,道路为简易实土路面,路况较差,周围是国家粮库，西边为国家粮库铁路专用线。 (施 工 平 面 图 略)五、施工工序 1.施工准备（1） 生活设施施工 （2） 施工机具布置（3） 材料进场存放、验收 （4） 技术准备2. 钢结构制作组装、检验（1） 钢材放样,下料,开孔（2） 切割、矫正成型（3） 边缘、端部和摩擦面加工（4） 钢结构构件组装、校正、检验 （5） 各构件第一遍防腐涂刷 3. 钢结构焊接、检验4. 钢结构安装、检验（1） 基础检查 （2） 吊装前准备（3） 钢柱吊装校正 （4） 钢梁吊装校正（5） 钢屋架安装校正 （6） 其他钢构件安装校正、检验 5螺栓连接、检验（1） 普通螺栓连接 （2） 普通螺栓连接、检验 6钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7. 防火涂料涂装、检验 8. 压型金属板安装、检验 9. 扫尾与验收（1）工程扫尾（2）交接验收（3）拆除施工设施 七、施工方案1流程图（1） 钢结构制作工艺流程图制作工艺材料检验施工详图放样、切割零件校正制孔组装 不合格报告检查 合格焊接报告无损检验 不合格外形尺寸检验 合格报告报告清理、喷砂、油漆验收（2）单层钢结构安装工艺流程图检查设备、工具数量及完好情况构件运至中转库准备工作构件分类检查配套高强度螺栓及摩擦面检查构件检查放线及验线（轴线、标高复核）按吊装顺序运至现场分类堆放钢柱标高处理及分中检查构件中心及标高检查安装钢柱、校正柱脚按设计要求焊接固定柱间梁安装高强度螺栓初拧、终拧（或按设计要求进行焊接）吊车梁、平台及屋面结构安装焊接固定或高强度螺栓初拧、终拧固定（3）多层与高层钢结构安装工艺流程图检查吊装设备、工具数量完好情况钢构件运至中转库准备工作构件分类、检查配套放线及验线（轴线标高）高强度螺栓及摩擦面复试检修构件特殊工种复试：焊工、电工、超探工、起重工、塔吊工、测量工预埋螺栓验收及钢筋混凝土基础面处理按吊装顺序运至现场分类堆放构件中心及标高标识检查吊装设备、工具数量完好情况安装操作吊栏及通道安装柱、梁核心框架调整标高、轴线、坐标、垂直度、全站仪、经纬仪、水准仪跟踪观测高强度螺栓初、复拧提出校正复测记录，对超差进行校正柱与柱节点焊接框架整体校正碳弧气刨焊接顺序：上层下层中层梁与柱、梁与梁节点焊接超声波探伤提出焊缝超声波探伤报告零星构件（隅撑）安装提出校正复测记录，对超差进行校正不合格合格安装压型钢板焊接螺栓、螺钉下一节流水段准备工作（4）压型钢板安装工艺流程图施工准备绘制排版图、统计构件数压型钢板加工试验鉴定配件加工钢结构安装检验返馈交验、运输、入库交验、运输、入库放压型钢板安装位置线搭设支顶架抽验抽验压型钢板分层、分区配料不合格合格分层、分区吊至安装区起吊至安装区钢柱边、支托角钢放线、安装焊接边角处下料铺设压型钢板调直、压实、点焊自检栓钉放线、焊接合格不合格放封边板安装线焊接割开封边板、边角处下料专业人员检查合格安装、焊接封边板清理现场自检合格资料及分层验收2 施工准备（1）技术准备l 审查设计文件是否齐全合理,符合国家标准。设计文件包括设计图，施工图,图纸说明和设计变更通知单等。是否经过设计，校对，审核人员签字，设计院盖章，建设部门存档，监理单位核对，并由施工单位和建设单位会审签字。l 根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否满足设计要求。根据设计文件进行构件详图设计，以便于加工制作和安装。并编制材料采购计划。l 钢结构的加工工艺方案，由制造单位根据施工图和合同对钢结构质量、工期的要求编制，并经公司的总工程师审核，经发包单位代表或监理工程师批准后实施。（2）材料的采购、存放l 本工程钢结构主材和附材全部采用Q235号钢制作，钢材采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。本工程采用手工电焊和高强度螺栓连接，焊接材料为J422型焊条，高强度螺栓连接。涂料，稀释剂等产品技术性能，颜色均应符号设计要求。l 钢构件应按结构的安装顺序分单元成套供应。钢构件存放场地应平整坚实，无积水。钢构件应按种类、型号、安装顺序分区存放。底层垫枕应有足够支承面，相同型号的钢构件叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形。焊接材料和螺栓涂料应建立专门仓库，库内应干燥、通风良好。（3）材料的验收l 钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准的规定。进场的原材料，除必须有生产厂的质量证明书外，并应按照合同要求和现行有关规定在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。l 钢材表面不许有结疤、裂纹、折叠和分层等缺陷；钢材端边或断口处不应有分层、夹渣。有上述缺陷的应另行堆放，以便研究处理。钢材表面的锈蚀深度，不超过其厚度负偏差值的1/2；并应符合国家标准规定的C级及以上。严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。l 钢结构工程的材料代用。由于个别钢材的品种、规格、性能等不能满足设计要求需要进行材料代用时，应经设计单位同意并答署代用文件，一般是以高强度材料代替低强度材料，以厚代薄。高强度螺栓连接副应进行扭矩系数复验。 （4）施工设备场地布置施工设备、工具、材料应根据施工场地实地布置，其原则为生活设施应尽量远离施工场地，材料应就近靠近施工场地，设备则根据施工临时用电设施合理布置。钢构件力求在吊装现场就近堆放，并遵循“重近轻远”的原则，对规模较大的工程需另设立钢构件堆放场。钢构件在吊装现场堆放时一般沿吊车开行路线两侧按轴线就近堆放。其中钢柱和钢屋架等大件位置，应依据吊装工艺作平面布置设计，避免现场二次倒运困难。钢梁、支撑等可按吊装顺序配套供应堆放，为保证安全，堆垛高度一般不超过2米和三层。3钢结构构件制作、组装、检验（1）放样、号料l 熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。直接在板料和型钢上号料是，应检查号料尺寸是否正确。l 准备好做样板、样杆的材料，一般可采用薄钢板和小扁钢。l 号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分布号料。并根据先大后小的原则依次号料。钢材如有较大的弯曲、凹凸不平时，应先进行矫正。尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。l 样板、样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。l 放样和号料应预留收缩量及切割、铣刨需要的加工余量，尽可能节约材料。l 主要受力构件和需要弯曲的构件，在号料时应按照工艺规定的方向取料，弯曲的外侧不应有样冲点和伤痕缺陷。l 本次号料的剩余材料应进行余料标识，包括余料编号、规格、材质等，以便于再次使用。（2）切割 钢材下料常用的有氧割、机械切割（剪切、锯切、砂轮切割）等方法。氧割的工艺要求：l 气割前，应去除钢材表面的油污、浮锈和其他杂物，并在下面留一定的空间。l 大型工件的切割，应先从短边开始。l 在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯。机械切割的允许偏差 气割的允许偏差项目允许偏差项目允许偏差零件宽度、长度3.0零件宽度、长度3.0边缘缺棱1.0切割面平面度0.05t,但不大于2.0型钢端部垂直度2.0割纹深度0.3局部缺口深度1.0（3）矫正和成型l 碳素结构钢在环境温度低于16、低合金结构钢在环境温度低于12时，不应进行冷矫正和冷弯曲。碳素结构钢和低合金结构钢在加热矫正时，加热温度不应超过900。低合金结构钢在加热矫正后应自然冷却。l 当零件采用热加工成型时，加热温度应控制在9001000；碳素结构钢和低合金结构钢分别下降到700800之前，应结束加工。l 矫正后的钢材表面，不应有明显的凹面或损伤、划痕深度不得大于0.5，且不应大于该钢材厚度负允许偏差的1/2。 （4）边缘加工和端部加工l 气割或机械剪切的零件，需要进行边缘加工时，其刨削量不应小于2.0。l 焊接坡口加工宜采用自动切割、半自动切割、坡口机、刨边等方法进行。l 边缘加工一般采用刨、铣等方式加工。边缘加工应注意加工面的垂直度和表面粗糙度。 机械切割的允许偏差项目允许偏差零件宽度、长度3.0加工边直线度L/3000,但不大于2.0相邻两边夹角6加工面垂直度0.025t,但不大于0.5加工面粗糙度50（5）制孔l 制孔通常采用钻孔和冲孔方法：钻孔是钢结构制造中普遍采用的方法，能用于几乎任何规格的钢板、型钢的孔加工；冲孔一般只用于较薄钢板和非圆孔加工。而且要求孔径一般不小于钢材的厚度。l 当螺栓孔的偏差超过允许值时，允许先采用与钢材材质相配备的焊条进行补焊孔洞后，重新制孔，但严禁采用钢块填塞方法处理。（6）摩擦面加工l 当采用高强度螺栓连接时，应对构件摩擦面进行加工处理。处理后的抗滑移系数应符合设计要求。l 高强度螺栓连接摩擦面的加工，可采用喷砂，抛丸和砂轮机打磨的方法（注：砂轮机打磨方向应与构件受力方向垂直，且打磨范围不得小于螺栓直径的4倍）。l 经处理的摩擦面应采取防油污和损伤保护措施。l 制作厂应在钢结构制作的同时进行抗滑移系数试验，并出具报告。试验报告应写明试验方法和结果。（7）构件组装一般规定l 组装平台、模架等应平整牢固，以保证构件的组装精度。l 必须依据图纸、工艺和质量标准，并结合构件特点，提出相应的组装措施。l 应考虑焊接的可能性，焊接变形为最小，且便于矫正，以确定采取一次组装或多次组装，即先组装、焊接成若干个部件，并分别矫正焊接变形，再组装成构件。l 应考虑焊接收缩余量、焊后加工余量。l 对所有加工的零部件应检查其规格、尺寸、数量是否符合要求，所有零、部件应矫正，连接接触面及沿焊缝边缘3050范围内的铁锈、毛刺、油污、冰雪应清干净。l 凡隐蔽部位组装后，应经质检部确认合格后，才能进行焊接或外部隐蔽。组装出首批构件后，应经质检部全面检查确认合格后，方可继续组装。l 凡需拼接接料时，为减少焊接内应力，便于变形后的矫正，应先拼接、焊接、经检验、矫正合格后，再进行组装。l 应根据结构形式、焊接方法、焊接顺序等因素，确定合理的组装顺序，一般宜先主要零件，后次要零件，先中间后两端，先横向后纵向，先内部后外部，以减少变形。l 当采用夹具组装时，拆除夹具时，不得用锤击落，应用气割切除，才不至于损伤母材，对残留的焊疤、熔渣应修磨干净。l 钢板拼接宽度不宜小于300，长度不宜小于600；型钢拼接长度不宜小于2倍截面长边或直径，且不小于600。所有拼接焊缝均为全熔透对拼焊缝，100%超声波探伤检验合格；厚度8，可用其他方法（X射线或钻孔等）检查。（8）组装方法l 地样法 用1：1的比例在装配平台上放出构件实样，然后根据零件在实样上的位置，分别组装起来成为构件。此装配方法适用于桁架、构架等小批量结构组装。l 仿形复制装配法 先用地样法组装成单面（片）的结构，然后点焊牢固，将其翻身，作为复制胎模，在其上面装配另一单面的结构，往返两次组装。此装配方法适用横断面互为对称的桁架结构组装。l 立装 根据构件的特点和零件的稳定位置，选择自上而下或自下而上的装配。此法适用放置平稳、高度不大的结构或者大直径的园筒。l 卧装 将构件卧置进行的装配。适合于断面不大，但长度较长的细长构件。l 胎模装配法 将构件的零件用胎模定位在其装配位置上的组装方法。此装配方法适用于批量大、精度高的产品。（9）钢构件组装工艺流程l 卷管加工工艺流程加工工艺材料检验施工图下料（编号）开坡口卷管（点焊）焊接直缝 不合格报告无损检验 合格矫圆组焊钢管（环缝）报告无损检验 不合格外形尺寸检验 合格清理、编号、油漆验收、运输l 焊接H型钢加工工艺流程制孔二次下料矫正焊接拼装下料储存运输搬运油漆打磨校正装焊其他零件l 箱形截面构件加工工艺流程放样、下料矫正组装槽形铣端面开坡口加劲板无损检验箱体焊接钻孔组装盖板焊接工艺隔板和加劲板清理挂牌装焊零件板矫正箱体梁电渣焊箱体检查无损检验构件的最终尺寸验收、出车间l 劲性十字柱加工工艺流程NDT检查工艺隔板铣端面矫正焊接H型钢、T型钢组装H型钢、T型钢放样、下料组装十字柱及工艺隔板焊接十字柱矫正十字柱铣端面NDT检查组装柱上零件板清理焊接零件板（7） 钢构件制作组装检验l 钢材、钢铸件的品种、性能应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计的合同规定标准的要求。检查数量：全数检查。检查方法：检查质量合格证明文件，中文标志及检验报告。l 对下列情况之一的钢材，应进行抽样复验。其复验结果应符合相关标准和设计要求，检验不合格者不得使用：国外进口钢材；钢材混批时；板厚大于40；结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；设计有复验要求的钢材；对质量有疑义的钢材。检查数量：全数检查。检查方法：检查复验报告。l 钢材切割面或剪切面应无裂纹、夹渣、分层和大于1的缺棱。检查数量：全数检查。检查方法：观察或用放大镜及百分尺检查，有疑义时作渗透、磁粉或超声波探伤检查。l 气割或机械剪切的零件，需要进行边缘加工时，其刨削量不应小于2。检查数量：全数检查。检查方法：检查工艺报告和施工记录。l 吊车梁和吊车桁架不应下挠。检查数量：全数检查。检查方法：构件直立，在两端支承后，用水准仪和钢尺检查。l 钢结构外形尺寸主控项目的允许偏差应符合（ GB50205-2001 ）附表的规定。检查数量：全数检查。检查方法：用钢尺检查。4钢结构焊接、检验（手工电弧焊）（1）施工准备l 技术准备在构件制作前，工厂应按照施工图纸的要求以及建筑钢结构焊接规程的要求进行焊接工艺评定试验。根据施工制造方案和钢结构技术规范以及施工图纸的有关要求，编制各类施工工艺。l 材料要求建筑钢结构用钢材及焊接材料的选用应符合设计图的要求，并有质量证明书和检验报告，当采用其他材料代替设计的材料时，必须经原设计单位同意。钢材的成分、性能复验应符合国家现行有关工程质量验收标准的规定；大型，重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。复验应由国家技术质量监督部门认可的质量监督检测机构进行。钢结构选用的新材料必须经过新产品鉴定。焊接T型、十字型、角接接头，当其翼缘板厚度等于或大于40时，设计宜采用抗层壮撕裂的钢板。焊接材料应符合国标碳钢焊条（GB/T5117）、低合金钢焊条（GB/T5118）的规定。焊条、焊丝、焊剂和药芯焊丝在使用前，必须按产品说明书及有关工艺文件的规定进行烘干。低氢型焊条烘干温度为350380，保温时间应为1.52小时，烘干后应缓冷放置于110120的保温箱中存放、待用；使用时应置于保温筒内；烘干后的低氢型焊条在大气中放置时间超过4小时应重新烘干；烘干次数不应超过2次；受潮的焊条不应使用。l 对接要求焊件坡口形式要考虑在施焊和坡口加工可能的条件下，尽量减少焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择。不同板厚及宽度的材料对接时，应作平缓过渡：不同板厚的板材或管材对接接头受拉时，其允许厚度偏差值应符合表中规定；不同宽度的材料对接时，应根据工厂及工地条件采用热切割、机械加工或砂轮打磨的方法使之平缓过渡，其连接处最大允许坡度值为1：2.5。不同板厚的钢材对接允许厚度偏差（）较薄板厚度t159101212允许厚度偏差t1-t2234l 作业条件焊接作业区风速当手工电弧焊超过8m/s、气体保护焊及药芯焊丝电弧焊超过2m/s时，应设防风棚或其他防风措施。焊接作业区的相对湿度不得大于90%，当焊件表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施。焊接作业区环境温度抵于0时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100范围内的母材，加热到20时方可施焊。且焊接过程中不得低于这个温度。（2）施工工艺l 工艺流程清理焊接部位检查构件组装、加工及定位焊按工艺文件要求调整焊接工艺参数按工艺文件要求进行焊前预热、焊后保温及消除应力处理按合理焊接顺序进行焊接焊缝返修焊毕自检、交检 不合格焊缝修磨交专职检查员检查 不合格工作结束，关闭电源，清理现场l 焊接工艺焊条直径选择焊件厚度（）2234661212焊条直径（）1.62.53.23.244546 焊接电流选择焊件厚度（）1.62.02.53.2456焊条电流（）2540406050801001301602102002702603001） 焊角焊缝时，电流要大些；打底焊时，特别是焊接单面焊双面成型时，使用的焊接电流要小；填充焊时，通常用教大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流要小些。碱性焊条选用的焊接电流比酸性焊条小10%左右，不锈钢焊条比碳钢焊条选用电流小20%左右。焊接电流初步选定后，要通过试焊调整。电弧电压主要取决于弧长。电弧长，则电压高；反之则低（短弧指弧长为焊条直径的0.51.0倍）。焊接工艺参数的选择，应在保证焊接质量条件下，采用大直径焊条和大电流焊接，以提高生产率。坡口底层焊道宜采用不大于4.0的焊条，底层根部焊道的最小尺寸应适宜，以防裂纹。在承受动载荷情况下，焊接接头的焊缝余高应趋于零，在其他工作条件下，可在03选。焊缝在焊接接头每边的覆盖宽度一般为24。2） 施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方能施焊。坡口组装间隙超过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但坡口间隙超过较薄板厚度2倍或大于20是时，不应用堆焊方法。3） T型、十字型、角接接头和对接接头主焊缝两端，必须配置引弧板引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其他材质的材料充当引弧板引出板。手工电弧焊焊缝引出长度应大于25。其引弧板引出板宽度应大于50，长度宜为板厚的1.5倍且不小于30，厚度应不小于6。4） 焊接完成后，应用火焰切割去除引弧板引出板，并修磨平整。不得用锤击落引弧板引出板。不应在焊缝以外的母材上打火引弧。5） 定位焊必须由持相应合格证的焊工施焊，所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的质量要求。钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计厚度的2/3，定位焊缝长度宜大于40，间距500600，并应填满弧坑。定位焊预热温度应高于正式施焊预热温度。当定位焊焊缝上有气孔或裂纹时，必须清除后重焊。6） 对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质检部检验合格后才能施焊。在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后变形。7） 在约束焊道上施焊，应连续进行；如因故中断，在焊时应对已焊的焊缝局部做预热处理。采用多层焊时，应将前一道焊缝表面清理干净后再继续施焊。因焊接变形的构件，可用机械（冷矫）或在严格控制温度的条件下加热（热矫）的方法进行矫正。（3）焊接检验l 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查焊接材料的质量合格证明文件，中文标志及检验报告。l 重要钢结构采用的焊接材料应进行抽样复验、复验结果应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查复验报告。l 焊工必须经考试合格并取得合格证书。持证焊工必须在考试合格项目认可的范围内施焊。检查数量：全数检查。检查方法：检查焊工合格证书及其认可范围、有效期。l 施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并根据评定报告确定焊接工艺。检查数量：全数检查。检查方法：检查焊接工艺评定报告。l 设计要求全熔透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验、超声波探伤不能做出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准。检查数量：全数检查。检查方法：检查焊缝探伤报告。l 焊缝表面不得有裂纹、焊瘤、烧穿、弧坑等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷；且一级焊缝不得有咬边、未焊满等缺陷。检查数量：每批同类构件抽查10%，且不少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不得少于1条；每条检查一处，总抽查数不应少于10处。检查方法：观察检查或使用放大镜、焊缝量规和钢尺检查。l T型、十字型、角接接头等要求熔透的对接和角接组合焊缝，其焊脚尺寸不得小于1/4的板厚；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为1/2的板厚，且不应大于10。焊脚的允许偏差为04。检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。检查方法：观察检查，用焊缝量规抽查测量。（4）成品保护l 构件焊接后的变形，应进行成品矫正，成品矫正一般采用热矫正，加热温度不宜大于650。凡构件上的焊瘤、飞溅、毛刺、焊疤等均应清除干净。零、部件采用机械矫正法矫正，一般采用压力机进行。l 根据装配工序对构件用钢印将构件代号打入构件翼缘上，距边缘500范围内。构件编号必须按图纸要求编号进行标识，编号要清晰、位置要明显。应在构件钢印代号的附近，在构件上挂上铁牌，铁牌上用钢印打号来表明构件编号。用红色油漆标注中心线标记并打钢印。l 钢结构制作完成后，应按施工图的规定及规范进行验收。在工厂内制作完毕后，根据合同规定或业主的安排，有监理验收。验收合格后方可安排运输至现场，验收要填写记录报告。l 验收合格后方能进行包装，包装应保护构件不受损伤，零件不变形、不损坏、不散失。包装应符合交通运输部门的有关规定。现场安装用的连接零件，应分号捆扎出厂发运，成品发运应填写发运清单。l 运输由钢结构加工厂直接运输到现场，根据现场总调度的安排，按照吊装顺序一次运输到安装使用位置，避免二次倒运。超长、超宽构件安排在夜间运输，并在运输车后设引路车和护卫车，以保证运输的安全。l 钢构件运输时，应根据钢结构的长度、重量选用车辆，钢构件在运输车辆上的支点两端伸出的长度及绑扎方法均应保证构件不应生变形，不损伤涂层。5钢结构安装、检验（1）基础检查l 钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓规格和位置等进行复查，并应进行基础检验和办理交接验收。如地脚螺栓需复核每个螺栓的轴线、标高，对超出规范要求的，必须采取相应的补救措施。如加大柱底板尺寸，在柱底板上按实际螺栓位置重新钻孔等。l 当基础工程分批进行交接时，每次交接验收不少于一个能形成空间钢度的安装单元的柱基基础，并应符合下列规定：基础混凝土强度达到设计要求；基础周围回填夯实完毕；基础的轴线标志和标高及基准点准确、齐全；基础顶面应平整，二次浇灌处的基础表面应凿毛、地脚螺栓应完好无损。l 将柱子就位轴线弹测在柱基表面。l 对柱基标高进行找平。混凝土柱基标高浇筑一般预留5060（与钢柱底设计标高相比），在安装是用钢垫板或提前采用坐浆承板找平。当采用钢垫板做支撑板时，钢垫板的面积应根据基础混凝土的抗压强度、柱脚底板下二次灌浆前柱底承受的荷载和地脚螺栓的紧固拉力计算确定。垫板与基础面和柱底面的接触应平整、紧密。 当采用坐浆承板时应采用无收缩砂浆，柱子吊装前砂浆垫块的强度应高于基础混凝土强度的一个等级，且砂浆垫块应有足够的面积以满足承载的要求。（2）钢柱安装安装前应按构件明细表核对进场构件，查验产品合格证和设计文件；工厂预拼装过的构件在现场组
