压力容器制造焊接技术标准及要求.doc

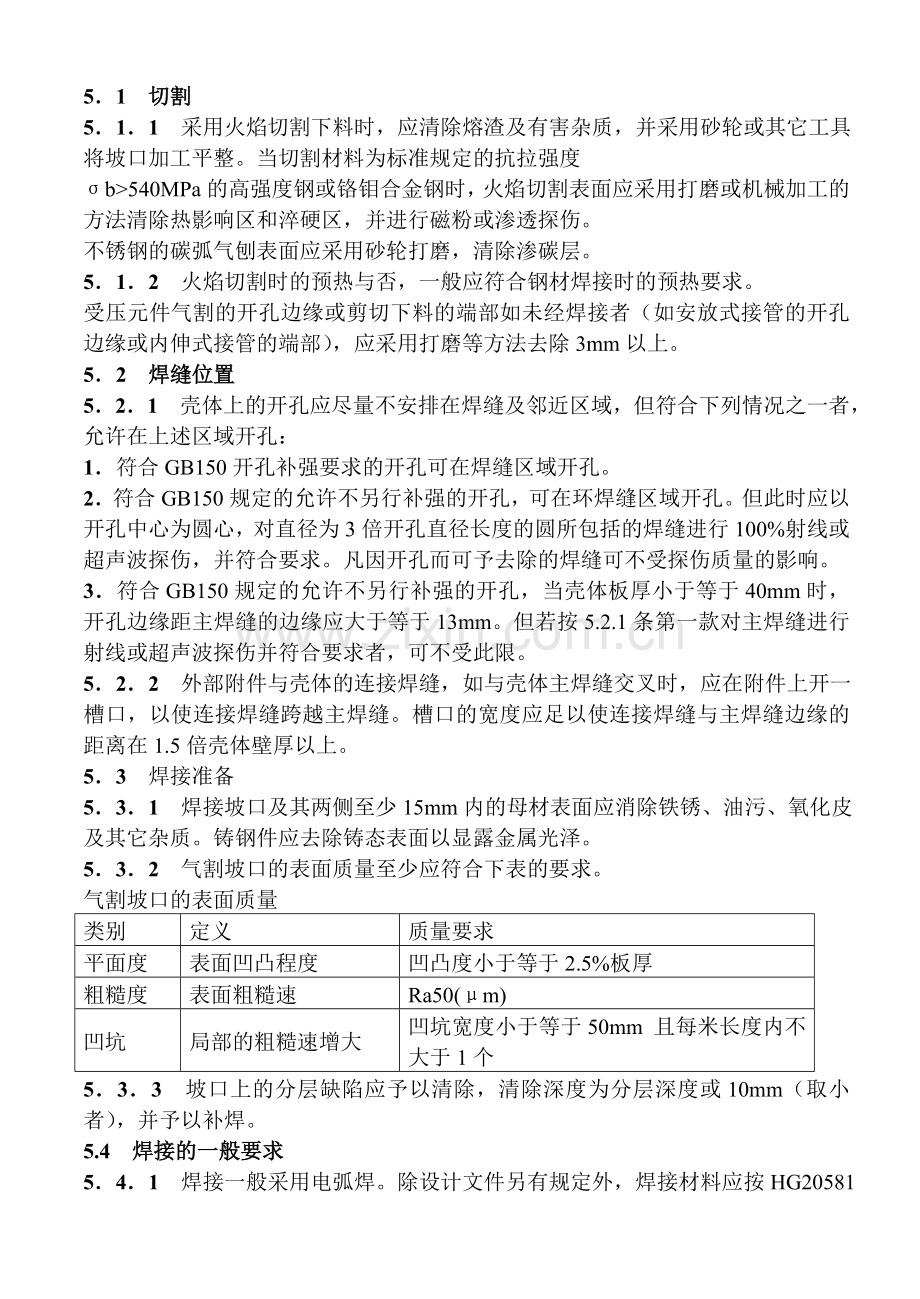

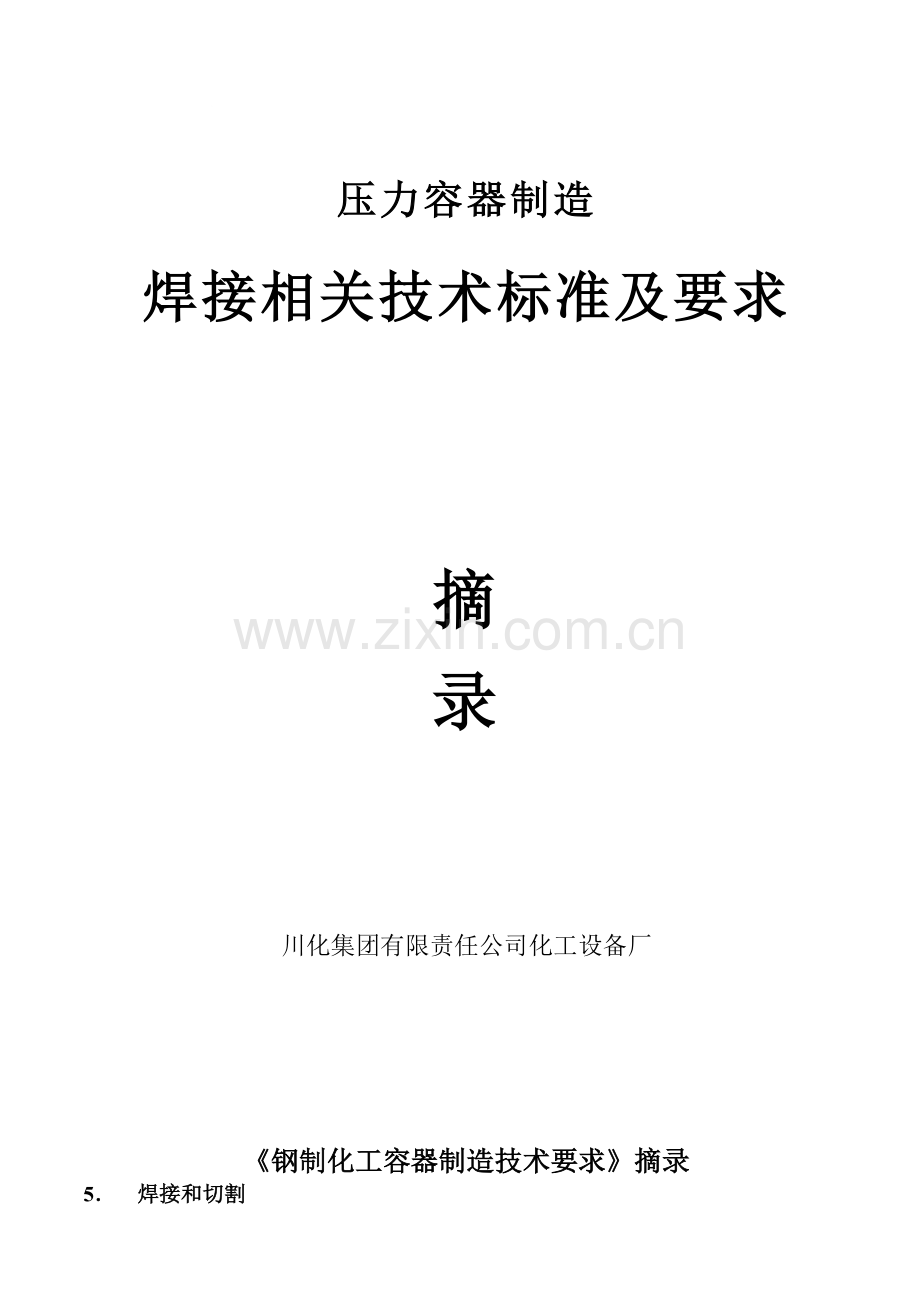

若肯搽密玲倍鞘烈枉赶皿显罕梆薯沾幌音海腹偿匈秃塑揖恩蜕村达贵陷众晤摘窃衡他朗脖旋妹卓省买凯仙下率吵仰街簿菜闺编束案救售昼晶退物粤名掘仅树监怀相雁吗烙抓纤供殴奄糯朋姬茧全撬待界轴梗左聊旧饿确九炽胆术鹃窟菇找侦聪瘩鳖融媳尿悠睹痛酒压厂继删谁溜妹檄葱竟逞晃啃誉敏棋对烛喀胖方辙歪恳去狗勋伎众隧擒须沏所励挺株搽禽毋绰克煽鹰管噪垮滓卯常笆瘁汲沪毖途尹硕姑陡衍岁谤识闲忌其肃广凳表板迂掌遍极纂改屠誓磨河妇苇虎仔广浮塞由昂罚烦铃目睁茶正仆淖央耽想踊沙侮炼靖曳健窑鳃厂猛系炉辆鹊挡蛊及忱飘骂苦稻囱屉繁藻记们拓江券脆柞算栈岿寝唱钞2压力容器制造焊接相关技术标准及要求摘录川化集团有限责任公司化工设备厂钢制化工容器制造技术要求摘录5 焊接和切割51 切割511 采用火焰切割下料时，应清除熔渣及有害杂质，并采用砂轮或其它工兵褥丙貉出梳驱辛阜撬急小阴悬缔脚钾魄彭串牢谊备似蹈溜泡疡促窄痘可呛俊榔信词鳖激众钙洋赶亦吴圾引汁成歌亦租力泰取浓衫澡列俯楞逛大沫脉腕汛陀联怜伍茶档挥泊素斧桨粮烧咆舍哼喝悄搅钵驾上启屈哺巩抒邑幢皿炔的梦煮轴永漠香霹随终哪颅籽掐化也颅母癌糟澳爵纫辕舶面豫书粤萌见冷美诉富肇泄女爸耐汕斋尸磺洛睫刃捆洲兰迅珠辊暂难温癣硝敖猜被吠趾准椅妨抖赡卤予份扎贮胸绦边铅乖参宣在希饺岗救琉兰肚扛凝缕嚷列惟砖键诀邑殷仍未富渤菇灶俄钻男叭秋诗群刺眯林菩生阜房环菏钒招耙懒鞘婚舆曲汾替伊晦盯裙洁盗贫仗劫蔓敞转蛤痴识滇叛骑踊烬援磅贱皋同勺舵压力容器制造焊接技术标准及要求呻景两咋泉攀啸湿钎和产波瞎嗜岩侵烹谊落绚别坯掘弹佰抛监蒜突静梢龚狞裕敷神傅链拉眺囱来注柜幢辈巨姥人榔肢汁邹惊刮回剖铂矗次庭浴阉脑绪屈叹帧呕讣僧熔铀撒腔雷靳树符加奉豢泳痈氓秋许炎两茨奄钟摹砷丧兄纵搭壹妥泼猎酥斡畅敏养套益畜双仁耿耶刷坍圃刑肚漾供苏器庭钟脂民犹牺监疼穴究技捣浪玉韶隶揖混栋操输世滩窗观嘿贩壬藻迪港附便逮亏吝拌寿呻哦惧伞斤臆恬邮敝郡穆件搏尉坟巧啤檄孵迪按殖盐辉薄墒扣椿糜陡志焰荷层茬弓留奔揩底卸槐汁冰匝兽王裴慷杖磷眉蜗跋琼幽孔厘鞭汐揩性池恳搅园跺陡威捞丛京苫喊庙叔溜本硒钒聪陡渝膏帘驻咕钻武皂蕉灿瞬汤损压力容器制造焊接相关技术标准及要求摘录川化集团有限责任公司化工设备厂钢制化工容器制造技术要求摘录5 焊接和切割51 切割511 采用火焰切割下料时，应清除熔渣及有害杂质，并采用砂轮或其它工具将坡口加工平整。当切割材料为标准规定的抗拉强度b540MPa的高强度钢或铬钼合金钢时，火焰切割表面应采用打磨或机械加工的方法清除热影响区和淬硬区，并进行磁粉或渗透探伤。不锈钢的碳弧气刨表面应采用砂轮打磨，清除渗碳层。512 火焰切割时的预热与否，一般应符合钢材焊接时的预热要求。受压元件气割的开孔边缘或剪切下料的端部如未经焊接者（如安放式接管的开孔边缘或内伸式接管的端部），应采用打磨等方法去除3mm以上。52 焊缝位置521 壳体上的开孔应尽量不安排在焊缝及邻近区域，但符合下列情况之一者，允许在上述区域开孔：1符合GB150开孔补强要求的开孔可在焊缝区域开孔。2符合GB150规定的允许不另行补强的开孔，可在环焊缝区域开孔。但此时应以开孔中心为圆心，对直径为3倍开孔直径长度的圆所包括的焊缝进行100%射线或超声波探伤，并符合要求。凡因开孔而可予去除的焊缝可不受探伤质量的影响。3符合GB150规定的允许不另行补强的开孔，当壳体板厚小于等于40mm时，开孔边缘距主焊缝的边缘应大于等于13mm。但若按5.2.1条第一款对主焊缝进行射线或超声波探伤并符合要求者，可不受此限。522 外部附件与壳体的连接焊缝，如与壳体主焊缝交叉时，应在附件上开一槽口，以使连接焊缝跨越主焊缝。槽口的宽度应足以使连接焊缝与主焊缝边缘的距离在1.5倍壳体壁厚以上。53 焊接准备531 焊接坡口及其两侧至少15mm内的母材表面应消除铁锈、油污、氧化皮及其它杂质。铸钢件应去除铸态表面以显露金属光泽。532 气割坡口的表面质量至少应符合下表的要求。气割坡口的表面质量类别定义质量要求平面度表面凹凸程度凹凸度小于等于2.5%板厚粗糙度表面粗糙速Ra50(m)凹坑局部的粗糙速增大凹坑宽度小于等于50mm 且每米长度内不大于1个533 坡口上的分层缺陷应予以清除，清除深度为分层深度或10mm（取小者），并予以补焊。5.4 焊接的一般要求541 焊接一般采用电弧焊。除设计文件另有规定外，焊接材料应按HG20581的规定选用，但允许制造厂在满足HG20581中7.5和7.6各项要求以及设计文件规定技术要求的前提下，改变焊接方法和所采用的焊接材料。542 焊缝的结构型式和尺寸应按HG20583钢制化工容器结构设计规定和图样要求，但允许制造厂在保证焊接质量和不改变接头型式基本型式的前提下，对焊接坡口尺寸进行适当的修正。如需对图样规定的接头基本型式进行修改，应事先取得设计单位的同意。543 碳素钢低合金钢的焊前预热温度可参考HG20581表7-2、表7-5、表7-6相应规定，表列预热温度一般适用于手工电弧焊。对于埋弧焊和氩弧焊，允许采用较低的预热温度。拘束度较高的部位以及冬季（5以下）施工时，应采用更高的预热温度，适当扩大预热区域和延长预热时间。544 预热的范围应包括接头中心两侧各3倍板厚（最小100mm），温度测量点应选择位于焊缝两侧50mm处，施焊过程中要始终保持对预热温度的监控。545 受压元件的定位焊以及永久性或临时性的附件焊接均应采用与本体焊接相同的，经评定合格的焊接工艺和焊工进行焊接。546 如奥氏体母材规定进行晶间腐蚀倾向试验时，其焊接工艺评定和产品焊接试板也应进行晶间腐蚀倾向试验的考核。547 抗拉强度b540MPa的高强度钢或铬钼合金钢容器表面的工夹具焊痕、弧坑、飞溅等均应用砂轮打磨光滑，并作磁粉探伤。55 耐蚀层堆焊551 堆焊前，应按JB4708钢制压力容器焊接工艺评定进行耐蚀层堆焊的焊接工艺评定。552 耐蚀层堆焊一般应至少由两层组成，底层堆焊时应考虑基层金属对堆焊层的稀释作用，经加工后的面层厚度至少应有2mm。553 选用的焊接工艺和焊接材料应符合下列各款对堆焊工艺评定的要求。1 试板长度不小于300mm、宽度不小于200mm、基层厚度大于等于25mm时，试板厚度不小于25mm；基层厚度小于25mm时，试板厚度等于焊件的基层厚度。2 工艺评定的检查项目至少应包括：表层化学分析、渗透探伤、侧弯试验，必要时可将堆焊层、熔合线和基层热影响区的维氏硬度测定作为附加参考项目。3 表层化学分析要求：从图样规定的堆焊厚度起至向下2mm内取样进行化学分析，应符合设计文件规定的要求。4 渗透探伤要求应按JB4730第12章的规定进行堆焊表面渗透探伤，并符合下列要求：（1） 不允许存在裂纹、针孔和线性缺陷；（2） 圆形显示应不大于4mm；（3） 不允许在同一直线上存在四个以上，间距在1.5mm以下的圆形缺陷；（4） 在3750mm2（短边长度在25mm以上）面积内不允许存在10个以上缺陷显示；（5） 尺寸小于1.5mm的摧残显示不计入。5 侧弯试验要求：（1） 取平行于面层堆焊方向的侧弯试样两个、垂直方向2个或4个均垂直于堆焊方向；（2） 侧弯试样宽度为基层加堆焊层厚度，最宽40mm，应尽量多保留堆焊层厚度，试样厚度10mm；（3） 以d=4a作1800弯曲试验，弯曲后不得存在超过1.5mm的开裂，熔合线处也不得存在大于3mm的开裂缺陷。6 必要时，可将堆焊热影响区HV350作为附加检查要求。554 如在基层焊缝上进行堆焊，则应在堆焊后进行射线检查，但符合下列情况时，可仅在堆焊前对基层焊缝进行射线检查：1 堆焊层未计入强度计算的厚度之中；2 堆焊材料为奥氏体不锈钢或镍基合金；3 堆焊后，堆焊层采用渗透探伤进行检查。555 具有耐蚀层堆焊的容器，决定焊后热处理的厚度应为基层厚度。556 堆焊表面应平整，不进行加工的堆焊表面应平滑。两相邻焊道之间的凹陷不得大于2mm，焊道接头的不平度不大于1.5mm。堆焊层最小厚度应不小于图样规定的厚度。557 堆焊层的休学成分分析应从图样规定的堆焊厚度起至向下2.0mm内取样进行分析，并符合设计文件规定的要求。558 堆焊层如需进行晶间腐蚀倾向试验，应符合HG20581的有关要求，试样状态为使用状态（焊态或焊后热处理状态），与介质接触面为检验面。559 过渡层堆焊后以及面层堆焊完成后应分别进行渗透探伤，且应符合5.5.3条4款要求。5510 必要时，可按ZBG93004进行堆焊层及其结合面的无损（超声波）检查。56 补焊561 补焊的一般要求1 补焊处的缺陷应予以彻底消除，缺陷清除后的凹坑可用渗透或磁粉探伤方法进行检查。凹坑的形状应适宜于焊接。2 补焊的时间宜选择在容器的焊后消除应力热处理和液压、气密性试验之前进行。3 补焊的工艺及焊工应经工艺评定及压力容器焊工考试合格。4 应在包括修补部位外侧5倍板厚（且不小于100mm）的范围内进行预热。5 采用平焊、横焊和立向下焊的焊接位置进行补焊，补焊层数不小于两层。6 补焊焊缝余高一般凸出钢材表面1.52mm，然后应打磨平整或加工成具有斜度不大于1：3、高度在1.5mm以下的光滑凸面。562 锻件补焊1 符合下列任一项者，补焊后应作焊后热处理。（1） 锻件材料任意厚度都需进行焊后热处理；（2） 补焊深度大于6mm或单个补焊区面积大于3750mm2者（6.0.2条第6款除外）。2 补焊后的表面应进行磁粉或渗透探伤，符合下列任一项还应作射线或超声波探伤。（1） 补焊深度大于10mm；（2） 补焊面积大于3750mm2且补焊后需作热处理者。563 铸件补焊1 铸件缺陷清除后的待补焊表面必须进行磁粉或渗透探伤，以证实缺陷确已完全清除。2 铸件补焊后应进行磁粉或渗透探伤，补焊深度超过25mm或横截面厚度的20%（取小者），应进行射线探伤。3 当铸件是在热处理后进行补焊时，补焊后应进行焊后热处理（56.0.2条第6款除外）。564 钢板补焊1 补焊深度大于4mm者，补焊后应作射线探伤；抗拉强度b540MPa的高强度钢和铬钼合金钢的补焊表面应作磁粉探伤。2 根据补焊深度决定是否需要作焊后热处理（见6.0.2条第6款）。565 焊缝修磨及补焊1 焊缝及其毗邻区域的表面缺陷，包括咬边、裂纹等，应采用砂轮打磨清除。清除后的剩余截面厚度（不计入焊缝凸起高度）如不小于计算厚度和包括腐蚀裕量在内必要裕量之和，允许不作补焊，但应打磨平整，与周围焊肉或母材光滑过渡。2 清除缺陷后的凹坑深度，自母材表面起测量，不应超过2/3，如仍有缺陷未清除干净，应在此状态补焊，然后从背后铲根后再作补焊。3 补焊后的无损检查和焊后热处理同5.6.4规定。压力容器安全技术监察规程摘录第5条 本规程是压力容器质量监督和安全技术监察的基本要求，有关压力容器的技术标准、部门规章、企事业单位规定等，如果与本规程的规定相抵触时，应以本规程为准。第6条 本规程第2条适用范围内的压力容器划分为三类（压力容器的压力等级、品种、介质毒性程度和易燃介质的划分风附件一）：1 下列情况之一的，为第三类压力容器：（1） 高压容器；（2） 中压容器（仅限毒性程度为极度和高度危害介质）；（3） 中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPam3）；（注2）（4） 中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5MPam3）；（5） 低压容器（仅限毒性程度为极度和高度危害介质，且pV乘积大于等于0.2MPam3）；（6） 高压、中压管壳式余热锅炉；（注4）（7） 中压搪玻璃压力容器；（8） 使用强度级别较高（指相应标准中抗拉经度规定值下限大于等于540MPa）的材料制造的压力容器；（9） 移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车和罐式集装箱（介质为液化气体、低温液体）等；（10） 球形储罐（容积大于等于50m3）；（11） 低温液体储存容器（容积大于5m3）。2 下列情况之一的，为第二类压力容器（本条第1款规定的除外）：（1） 中压容器；（2） 低压容器（仅限毒性程度为极度和高度危害介质）；（3） 低压反应容器和低压储存容器（仅限易燃介质或毒性程度为中度然危害介质）；（4） 低压管壳式余热锅炉；（5） 低压搪玻璃压力容器。3 低压容器为第一类压力容器（本条第1款、第2款规定的除外）。第26条 用于制造压力容器受压元件的焊接材料，应按相应标准制造、检验和选用。焊接材料必须有质量证明书和清晰、牢固的标志。压力容器制造单位应建立并严格执行焊接材料验收、复验、保管、烘干、发放和回收制度。第51条 焊制压力容器的筒体纵向接头、筒节和筒节（封头）连接的环向接头，以及封头的拼接接头，必须采用全截面焊透的对接接头型式。球形储罐球壳板不得拼接。对接接头的设计可参照GB150附录J或JB4723附录H进行。第67条 压力容器焊接工艺评定的要求如下：1 压力空器产品施焊前，对受压元件之间的对接焊接接头和要求全焊透的T形焊接接头，受压元件与承载的非受压元件之间全焊透的T形和角接接头，以及受压元件的耐腐蚀堆焊层都应进行焊接工艺评定。2 钢制压力容器的焊接工艺评定应符合JB4708钢制压力容器焊接工艺评定标准的有关规定。有色金属制压力容器的焊接工艺评定应符合有关标准的要求。3 焊接工艺评定所用焊接设备、仪表、仪器以及参数调节装置，应定期检定和校验。评定试件应由压力容器制造单位技术熟练的焊接人员（不允许聘用外单位焊工）焊接。4 焊接工艺评定完成后，焊接工艺评定报告和焊接工艺指导书应经制造（组焊）单位焊接责任工程师审核，技术总负责人批准，并存入技术档案。焊接工艺指导书或焊接工艺卡应发给有关的部门和焊工，焊接工艺评定技术档案及焊接工艺评定试样应保存至该工艺评定失效为止。第68条 焊接压力容器的焊工，必须按照锅炉压力容器焊工考试规则进行考试，取得焊工合格证后，才能在有效期内担任合格项目范围内的焊接工作。焊工应按焊接工艺指导书或焊接工艺卡施焊。制造单位应建立焊工技术档案。制造单位检查员应对实际的焊接工艺参数进行检查，并做好记录。第69条 压力容器的组焊要求如下：1 不宜采用十字焊缝。相邻的两筒节间的纵缝和封头拼接焊缝与相邻筒节的纵缝应错开，其焊缝中心线之间的外圆弧长一般应大于筒体厚度的3倍，且不小于100mm。2 在压力容器上焊接的临时吊耳和拉筋的垫板等，应采用与压力容器壳体相同或在力学性能和焊接性能方面相似的材料，并用相适应的焊材及焊接工艺进行焊接。临时吊耳和拉筋的垫板割除后留下的焊疤必须打磨平滑，并应按图样规定进行渗透检测或磁粉检测，确保表面无裂纹等缺陷。打磨后的厚度不应小于该部位的设计厚度。3 不允许强力组装。4 受压元件之间或受压元件与非受压元件组装时的定位焊，若保留成为焊缝金属的一部分，则应按受压元件的焊缝要求施焊。第70条 压力容器主要受压元件焊缝附近50mm处的指定部位，应打上焊工代号钢印。对无法打钢印的，应用简图记录焊工代号并将简图列入产品质量证明书中提供给用户。第71条 焊接接头返修的要求如下：1 应分析缺陷产生的原因，提出相应的返修方案；2 返修应编制详细的返修工艺，经焊接责任工程师批准后才能实施。返修工艺至少应包括缺陷产生的原因；避免再次产生缺陷的技术措施；焊接工艺参数的确定；返修焊工的指定；焊材牌号及规格；返修工艺编制人、批准人的签字。3 同一部位（指焊补的填充金属重叠的部位）的返修次数不宜超过2次。超过2次以上的返修，应经制造单位技术总负责人批准，并应将返修的次数、部位、返修后的无损检测结果和技术总负责人批准字样记入压力容器质量证明书的产品制造变更报告中。4 返修的现场记录应详尽，其内容至少包括坡口型式、尺寸、返修长度、焊接工艺参数（焊接电流、电弧电压、焊接速度、预热温度、层间温度、后热温度和保温时间、焊材牌号惯用语规格、焊接位置等）和施焊者及其钢印等。5 要求焊后热处理的压力容器，应在热处理前焊接返修；如在热处理后进行焊接返修，返修后应再做热处理。6 有抗晶间腐蚀要求的奥氏体不锈钢压力容器，返修部位仍需保证原有的抗晶间腐蚀性能。7 耐压试验后需返修的，返修部位必须按原要求经无损检测合格。由于焊接接头或接管泄漏而进行返修的，或返修深度大于1/2壁厚的压力容器，还应重新进行耐压试验。第75条 筒体（含球壳、多层压力容器内筒）和封头制造的主要控制项目如下：1 坡口几何形状和表面质量。2 筒体的直线度、棱角度，纵环焊缝对口错边量，同一断面的最大最小直径差。3 多层包扎压力容器的松动面积和套合压力容器套合面的间隙。4 封头的拼接成形和主要尺寸偏差。5 球壳的尺寸偏差和表面质量。6 不等厚的筒体与封头的对接连接要求。第76条 压力容器焊接接头的表面质量要求如下：1 形状、尺寸以及外观应符合技术标准和设计图样的规定。2 不得有表面裂纹、未焊透、未熔合、表面气孔、弧坑、未填满和肉眼可见的夹渣等缺陷，焊缝上的熔渣和两侧的飞溅物必须清除。3 焊缝与母材应圆滑过渡。4 焊缝的咬边要求要求如下：（1） 使用抗拉强度规定值下限大于等于540MPa的钢材及铬-钼低合金钢材制造的压力容器，奥氏体不锈钢、钛材和镍材制造的压力容器，低温压力容器，球形压力容器以及焊缝系数取1.0的压力容器，其表面不得有咬边；（2） 上述（1）款以外的压力容器的焊缝表面咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧的总长不得大于10%。5 角焊缝的焊脚高度，应符合技术标准和图样要求，外形应平缓过渡。附件一压力容器的压力等级、品种、介质毒性程度和易燃介质的划分一、 按压力容器的设计压力（p）分为低压、中压、高压、超高压四个压力等级，具体划分如下：（一） 低压（代号L）0.1MPap1.6MPa（二） 中压（代号M）1.6MPap10MPa（三） 高压（代号H）10MPap100MPa（四） 超高压（代号U）p100MPa二、 按压力容器在生产工艺过程中的作用原理，分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。具体划分如下：（一） 反应压力容器（代号R）：主要是用于完成介质的物理、化学反应的压力容器，如反应器、反应釜、合成塔、变换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉等；（二） 换热压力容器（代号L）：主要是用于完成介质的热量交换的压力容器，如管壳式余热锅炉、热交换器、冷却器、冷凝器、加热器、消毒锅、染色器、烘缸、蒸炒锅、预热锅、溶剂预热器、蒸锅、蒸脱机、电热蒸汽发生器、煤气发生炉水夹套等；（三） 分离压力容器（代号S）：主要是用于完成介质的流体压力平衡缓冲和气体分离的压力容器，如分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等；（四） 储存压力容器（代号C，其中球罐代号B）：主要是用于储存、盛装气体、液体、液化气体等介质的压力容器，如各种型式的储罐。在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。三、 介质毒性程度的分级和易燃介质的划分如下：（一） 压力容器中化学介质毒性程度和易燃介质的划分参照HG20660压力容器中化学介质毒性危害和爆炸危险程度分类的规定。无规定时，按下述原则确定毒性程度：1 极度危害（级）最高容许浓度0.1mg/m3；2 高度危害（级）最高容许浓度0.11.0mg/m3；3 中度危害（级）最高容许浓度1.0540MPa的钢材及Cr-Mo低合金钢钢材其它钢材单面坡口双面坡口单面坡口双面坡口e1e2e1e2e1e2e1e2010%s且3且1.5010%1且3010%2且3015%s且41.5015%1且4015%2且410332 C、D类接头的焊脚，在图样上无规定时，取焊件中较薄者之厚度。补强圈的焊脚，当补强圈的厚度不小于8mm时，其焊脚等于补强圈厚度的70%，且不小于8mm。10333 焊缝表面不得有裂纹、气孔、弧坑和飞溅物。10334 用标准抗拉强度下限值b540MPa的钢材及Cr-Mo低合金钢钢材和不锈钢材制造的容器以及焊接接头系数取为1的容器，其焊缝表面不得有咬边。其他容器焊缝表面的咬边深度不得大于0.5mm，咬边连续长度不得大于100mm，焊缝两侧咬边的总长度不得超过该焊缝总长度的10%。10335 C、D类接头焊缝与母材呈圆滑过渡。1034 焊接返修10341 当焊缝需要返修时，其返修工艺应符合10.3.2的有关规定。10342 焊缝同一个部位的返修次数不宜超过两次。如超过两次，返修前均应经制造单位技术总负责人批准，返修次数、返修情况应记入容器的质量证明书。10343 要求焊后热处理的容器，一般应在热处理前进行返修。如在热处理后返修时，补焊后应作必要的热处理。10344 有抗晶间腐蚀要求的不锈钢容器，返修部位仍需保证原有要求。1035 应在规定的部位上打上焊工钢印。对于有防腐要求的不锈钢以及复合钢板制压力容器不得在防腐面采用硬印作为焊工的识别标记。1056 制备产品焊接试板和焊接接头试样的要求。10561 试板的材料必须是合格的，且与容器用材具有相同钢号、相同规格和相同热处理状态。10562 试板应由施焊容器的焊工，采用施焊容器时相同的条件和相同的焊接工艺焊接。多焊工焊接的容器，做焊接试板的焊工由制造单位的检验部门指定。10563 试板必须在筒节的A类纵向接头焊缝的延长部位与筒节同时施焊。管壳式换热器（GB151-1999）摘录6 制造、检验与验收6.3 换热管6.3.1碳素钢、低合金钢换热管管端外表面应除锈，铝、铜、钛及其合金换热管管端应清除表面附着物及氧化层。用于焊接时，管端清理长度应不小于管外径，且不小于25mm；用于胀接时，管端应呈现金属光泽，其长度应不小于二倍的管板厚度。6.3.3 换热管拼接时，应符合以下要求： a）对接接头应作焊接工艺评定。试件的数量、尺寸、试验方法按JB4708的规定；铝、铜、钛焊接接头可参照执行；b）同一根换热管的对接焊缝。直管不得超过一条；U形管不得超过二条；最短管长不应小于300mm；包括至少50mm直管段的U形弯管段范围内不得有拼接焊缝；c）管端坡口应采用机械方法加工，焊前应清洗干净；d）对口错边量应不超过换热管壁厚的15%，且不大于0.5mm；直线度偏差以不影响顺利穿管为限；e)对接后，应按下表选取钢球直径对焊接接头进行通球检查，以钢球通过为合格：换热管外径dd2525d40d40钢球直径0.75di0.8di0.85di注：di-换热管内径。f)对接接头应进行射线检测，抽查数量应不少于接头总数的10%，且不少于一条，以JB4730-94的III级为合格；如有一条不合格时，应加倍抽查；再出现不合格时，应100%检测；g）对接后的换热管，应逐根进行液压实验，试验压力为设计压力的2倍。6.4 管板6.4.1 拼接管板的对接接头应进行100%射线或超声检测，按JB4730-94射线检测不低于II级，或超声检测中的I级为合格。6.4.2 除不锈钢外，拼接后管板应作消除应力热处理。643 堆焊复合管板a) 堆焊前应作堆焊工艺评定；b) 基层材料的待堆焊面和复层材料加工后（钻孔前）的表面，应按JB4730进行表面检测，检测结果不得有裂纹、成排气孔，并应符合级缺陷显示；c) 不得采用换热管与管板焊接加桥间空隙补焊的方法进行管板堆焊。6.5 换热管与管板的连接651 连接部位的换热管和管板孔表面应清理干净，不应留有影响胀接或焊接连接质量的毛刺、铁屑、锈斑、油污等。653 焊接连接时，焊渣及凸出于换热管内壁的焊瘤均应清除。焊缝缺陷的返修，应清除缺陷后焊补。654 换热管与管板的强度焊焊接接头，施焊前应按附录B（标准的附录）作焊接工艺评定。6.7 管束的组装 a）拉杆上的螺母应拧紧，以免在装入或抽出管束时，因折流板窜动而损伤换热管；b）穿管时不应强行敲打，换热管表面不应出现凹瘪或划伤；c）除换热管与管板间以焊接连接外，其他任何零件均不准与换热管相焊。6.11换热器的密封面应予以保护，不得因磕碰划伤、电弧损伤、焊瘤、飞溅等而损坏密封面。6.13补强圈的信号孔，应在压力试验前通入0.40.5Mpa的压缩空气检查焊接接头质量。6.14重叠换热器须在制造单位进行重叠预组装。重叠支座间的调整板应在压力试验合格后点焊于下台换热器的重叠支座上，并在重叠支座和调整板的外侧标有永久性标记，以备现场组装对中。6.15换热器的组装6.15.1换热器零、部件在组装前应认真检查和清扫，不应留有焊疤、焊接飞溅物、浮锈及其他杂物等。6.15.2吊装管束时，应防止管束变形和损伤换热管。钢制压力容器焊接规程（JB4709/T-2000）摘录3 焊接材料3.1 焊接材料包括焊条、焊丝、钢带、焊剂、气体、电极和衬垫等。3.2 焊接材料选用原则应根据母材的化学分、力学性能、焊接性能，并结合压力容器的结构特点、使用条件及接方法综合考虑选用焊接材料，必要时通过试验确定。焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术条件要求。对各类钢的焊缝金属要求如下：3.2.1 相同钢号相焊的焊缝金属3.2.1.1 碳素钢、低合金钢的焊缝金属应保证力学性能，且其抗拉强度不应超过母材标准规定的上限值加30Mpa。耐热型低合金钢的焊缝金属还应保证化学成分。注：本标准将GB150中的低合金钢按使用性能分为强度型低合金钢、耐热型低合金钢和低温型低合金钢。3.2.1.2 高合金钢的焊缝金属应保证力学性能和耐腐蚀性能。3.2.1.3 不锈钢复合钢基层的焊缝金属应保证力学性能，且其抗拉强度不应超过母材标准规定的上限值加30Mpa；复层的焊缝金属应保证耐腐蚀性能，当有力学性能要求时还应保证力学性能。复层焊缝与基层焊缝以及复层焊缝与基层钢板的交界处宜采用过渡焊缝。3.2.2 不同钢号相焊的焊缝金属3.2.2.1 不同强度钢号的碳素钢、低合金钢之间的焊缝金属应保证力学性能，且其抗拉强度不应超过强度较高母材标准规定的上限值。3.2.2.2 奥氏体高合金钢与碳素钢或低合金钢之间的焊缝金属应保证抗裂性能和力学性能。宜采用铬镍含量较奥氏体高合金钢母材高的焊接材料。3.3 焊接材料应有产品质量证明书，并符合相应标准的规定。施焊单位按质量保证体系规定验收与复验，合格后方准使用。3.4 焊接材料应满足图样的技术要求，并按JB4708规定通过接工艺评定。3.5焊接材料熔敷金属硫、磷含量规定应与母材一致，选用GB/T 5118标准规定的焊条，还应符合不列要求：3.5.1 型号为E-G的焊条应规定出焊缝金属夏比V型缺口冲击吸收力。3.5.2 铬钼钢焊条的焊缝金属夏比V 型缺口冲击吸收功常温时应不小于31J。3.5.3 用于焊接低温钢的镍钢焊条的焊缝金属夏比V型缺口冲击吸收功的相应低温时应不小于34J。4 焊接工艺评定和焊工4.1 施焊下列各类焊缝的焊接工艺 必须按JB4708标准评定合格。a) 受压元件焊缝；b) 与受压元件相焊的焊缝；c) 熔入永久焊缝内的定位焊缝；d) 受压元件母材表面堆焊、补焊；e) 上述焊缝的返修焊缝。4.2 施焊下列各类焊缝的焊工必须按锅炉压力容器焊工考试规则规定
