忻州广宇煤电有限公司2×135MW
热电机组烟气脱硝工程

锅炉钢架加固施工方案

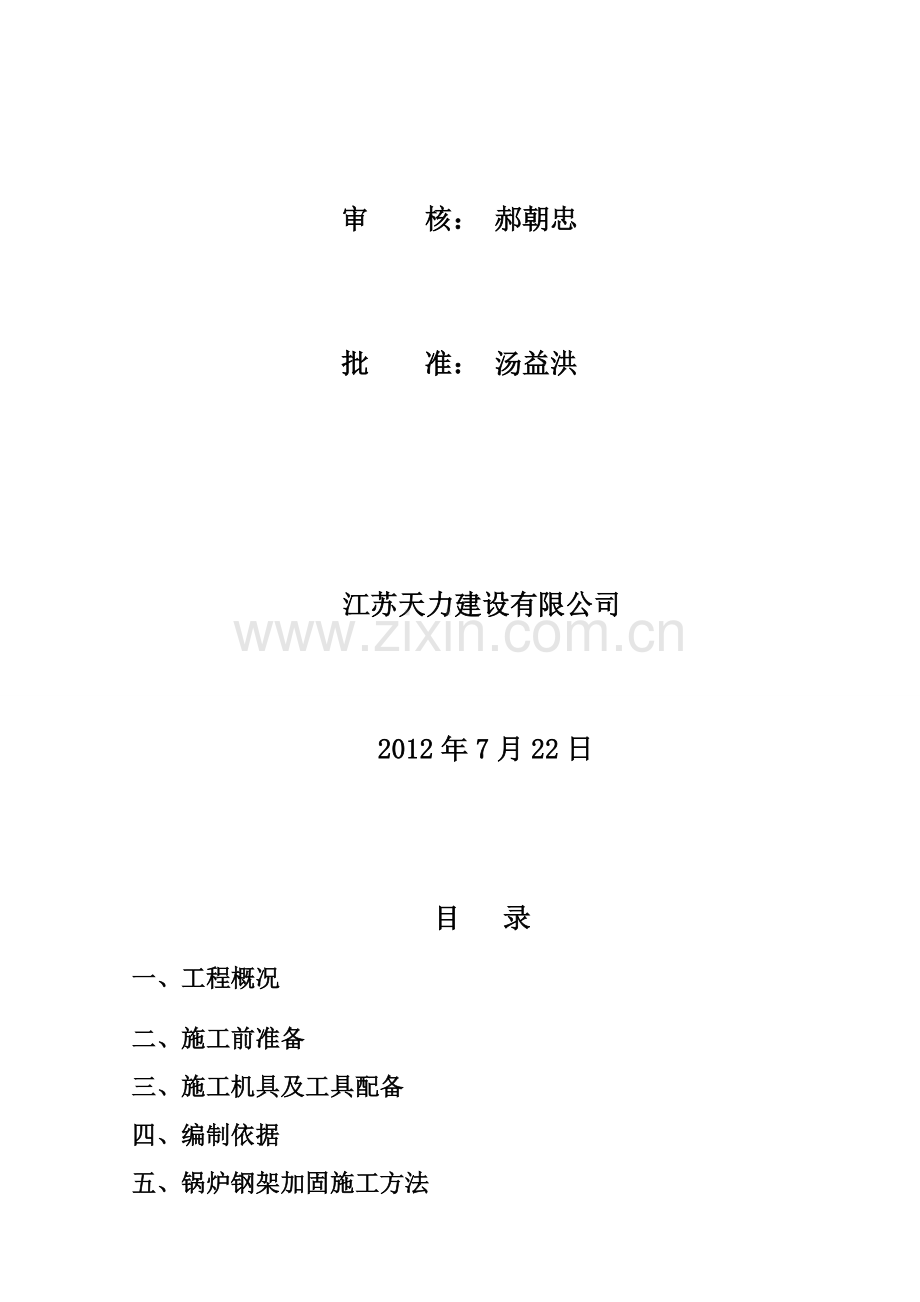

编 制： 张小远

审 核： 郝朝忠

批 准： 汤益洪

江苏天力建设有限公司

2012年7月22日

目 录
一、工程概况
二、施工前准备
三、施工机具及工具配备
四、编制依据
五、锅炉钢架加固施工方法
六、焊接
七、钢构件面补防锈漆
八、质量保证措施
九、全文明生产保证措施
十、安全风险控制计划表（RCP）
十一、环 境 控 制 计 划 表

一、工程概况
1.1 工程地点及名称
1.1.1工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程
1.1.2建设地点：忻州广宇煤电有限公司符村西
1.1.3工程规模和性质：2×135MW机组烟气脱硝工程
1.2工程简介
本工程为忻州广宇煤电有限公司2×135MW热电机组为东方锅炉厂生产的DG-480/13.7-II10型煤粉炉。受热面采用全悬吊方式，锅炉钢架采用全钢高强螺栓连接结构。现在#1#2锅炉后增装脱硝装置，原锅炉的部分钢架将随进出口烟道的布置做相应的改造工作。本工程对锅炉尾部的两排柱进行改造和加固，同时增加了锅炉尾部柱其他位置的梁和桁架结构，并对锅炉钢柱进行了必要的补强，来保证构架的整体稳定性。
二、施工前的准备
2.1作业人员应经过安全教育和考试合格后方可上岗。
2.2焊工需持有焊接有效合格证。
2.3施工前应熟悉了解图纸和有关规程规范，参加作业前的技术交底工作，未经技术交底不得上岗。
2.4焊工应有良好的工艺作风，严格按照给定的焊接工艺施焊，并认真实行质量自检。
2.5作业人员应严格按图纸、有关规程规范及作业指导书要求进行施工。
2.6、施工人员准备
工种
单位
铆工
焊工
起重工
安装工
电工
技术员

名
4
8
2
6
1
1

注：由工地统一调派人员
三、施工机具及工具配备
3.1 施工用的吊车必须报监理审核合格后方可使用，常用起重工具应自检合格。
塔吊应经技术质量监督局验收合格后方能使用。
汽车吊 25T 1台
汽车吊 70T 1台
卷扬机 2T 1台
拖车 10T 1两
开口葫芦 5T 满足施工需要
手拉葫芦 1-5 T 8台
钢卷尺 50M 2把
水平尺 400MM 2把
焊 机 10台
水平仪 1台
其他工具 满足施工需要
钢丝绳扣 满足施工需要
安全三角旗警戒绳 30米
安全警戒牌 齐全并满足施工内容需要
四、编制依据
4.1忻州广宇煤电有限公司2×135MW热电机组工程脱硝锅炉钢架加固设计图纸
4.2《火电施工质量检验及评定标准》锅炉篇1996年版
4.3《电力建设安全工作规程》火力发电厂部分DL5009.1-92
4.4《电力建设及检验技术规范》火力发电厂焊接篇DL5007-92
4.5《钢结构工程施工质量验收规范》GB50205-2001
4.6《施工现场临时用电安全技术规范》JGJ46-2005
4.7《建筑施工高处作业安全技术规范》JGJ80-91
4.8《钢结构设计规范》GB50017-2003
4.9《建筑结构荷载规范》GB5009-2001
4.10《建筑抗震设计规范》GB50205-2001
4.11《建筑钢结构焊接技术规范》JGJ81-2002
五、锅炉钢架加固施工方法
5. 1在施工前，组织相关施工人员熟悉图纸和踏勘现场，做好前期的技术准备工作，绘制原锅炉支架需拆除梁的编号图以及改造后的编号图，依据相应的设计图纸和技术资料，确定好施工方法，施工位置有设备及电缆地方要进行脚手架搭设覆盖，确保施工时不损害设备及电缆（设备覆盖保护见下图）

5.2本工程的主要施工内容：根据图纸要求和现场实际测量，在K4及K5轴线上的两排柱进行改造和加固，在翼缘板的侧面加贴钢板进行加固。在14.1米层新增2排出口烟道支撑梁，箱型梁600×300×20×12，同时对14.1米层原锅炉钢架进行水平加固，在保证出口烟道顺利通过锅炉钢架对部分钢架进行了拆除与加固。在22.24米新增加4排SCR入口烟道支撑吊点，原出口烟道部分进行拆除，原出口烟道吊点和入口烟道吊点完全不同，原吊挂梁要全部拆除，腾出空间安装新吊点，同时对22.24米层原锅炉钢架进行水平加固.
5.3施工方法
5.3.1第一步为了配合烟道的安装和工期进度，首先进行钢架的立面加固，K4及K5轴线上的立柱翼缘板的侧面加贴钢板进行加固，施工完成后见下图。加贴钢板前在K4及K5轴线上加固位置进行脚手架搭设作为加固钢架的作业平台，脚手架搭设的同时考虑预留出足够的空间来加固钢架。加固下部立柱斜撑时用2吨的手拉葫芦进行吊装钢板就位，加固上部立柱斜撑时用2吨的卷扬机进行吊装钢板就位。

5.3.2第二步14.1米新增2排出口烟道支撑梁及水平加固，K51轴方向G1柱至G7柱的外护板全部拆除，便于14.1米层锅炉钢架加固，在K4轴K5轴K51轴方向的立柱上做临时操作平台，临时平台做到13米标高位置，用[12槽钢制作，用两根M12长螺栓将[12槽钢主梁夹住柱子，用4块脚手板沿柱子四周用铁丝绑扎牢固，把K51轴方向原锅炉钢架5根横梁进行拆除（见图纸），用25吨吊车从K51轴方向，把拆除的横梁吊下来外运。在拆除的部位把新增横梁用25吨吊车从K51轴方向进行吊装。在K4轴及K5轴之间的原锅炉钢架平面6根横梁现场进行切割与新增横梁连接（见图纸）。把剩余加固横梁按施工图纸用25吨吊车从K51轴方向进行从外向里吊装，里面的加固横梁，25吨吊车吊装到14.1米左右，用2个5吨的手拉葫芦移到安装位置进行安装，施工完成后见下图。

六、焊接
6. 1焊接人员应经考试合格，并持有有效的合格焊工证件的焊工上岗。
6.2焊接材料合格，证件齐全，已审报。
6. 3焊接机具完好，安全措施符合施工要求。
6. 4焊件对口或已对口牢固。
6. 5焊前应仔细清理焊缝，焊缝两侧10~15mm范围内的油、漆、锈、水渍等污物必须清理干净。
6. 6焊口局部间隙过大，应设法补肉到规定尺寸，严禁夹填塞物。

6. 7焊口位置应避开应力集中区，焊缝宽超过12mm，应采用多道含焊接，不能拉弧，防止变形。
6. 8施工现场应做到工完料尽场地清。
6. 9道路要畅通无阻。
6. 10焊接时高空作业的下方应有专人看管，以防火星飞溅引起火灾，焊工焊割工作结束，离开现场前应清理现场，以消防隐患。
6. 11焊条一般为Φ3.2、Φ4 J506根据图纸要求选用。
七、钢构件面补防锈漆
7.1施工环境：
7.1.1本防腐系统施工温度要求在10℃～30℃，相对湿度不大于80%，同时在雨、雾、雪和较大量灰尘条件下，禁止在室外施工。
7.2施工准备：
7.2.1在涂装前，先检查钢材表面处理是否达到防锈等级的要求，是否仍有返锈或重新污染的现象，否则应重新处理，同时除锈后要求在12小时以内涂刷底漆。涂料开桶前应验证品名、规格、颜色等，是否超过贮存期，否则应复验合格后方可使用；开桶前应进行搅拌，观察有无结块，否则不可使用；搅拌后应测定其粘度，并用配套的稀释剂调整粘度到施工要求规定的范围内，夏天应取规定的下限，冬天则取上限。
7.3施工方法与质量检验：
7.3.1防腐系统涂料以的补漆应均匀，表面平整美观。涂刷后应依据设计规定和施工规程进行检查，且应对各项工序逐项检查，哪一道不合格哪一道就应及时修补.
八、质量保证措施
技术员：张小远
铆焊组：史新伟
起重组：汤国红
供 应 科朱国强
质检员：郝朝忠
焊 工 组冯新法
项目经理：汤益洪
8.1质量保证体系

8.2质量目标：安装合格率为100%，优良率≥95%。
8.3消除质量通病：
8.4 各类焊接地方需达到图纸要求，不得乱焊、错焊。
8.5 各临时加固吊耳，需切割干净，不伤设备母体。
8.6重视工艺质量，全面治理质量通病，基本消除底、老、坏。
8.7加强工程的技术检验工作。按照程序文件和计量管理的要求，做好在用计量器具的有效管理。
8.8认真“文件包”管理制度，及时做好规定的各种质量记录，确保各种质量记录的完整、准确、及时、规范。
8.9钢结构安装控质量控制点：主要控制钢柱的垂直度，量的水平度，栏杆安装的外观，所以安装时要严格按照钢结构安装施工要求进行施工。
8.10、技术记录
8.10.1钢结构安装记录。
8.10.2隐蔽工程记录。
8.10. 3钢结构安装质量评定记录。
8.11检查验收
a单位工程竣工后，必须进行最终检验和试验。质检人员及资料人员按编制竣工资料的要求收集、整理质量记录。
b对查出的施工质量缺陷，按不合格控制程序进行处理。
c组织有关专业技术人员编制工程竣工文件，并做好工程移交准备。
d在最终检验和试验合格后，对产品采取防护措施。

九、全文明生产保证措施
9.1安全保证措施
9.2、安全管理体系
项目经理：汤益洪

安全员：凌 超
技术员：张小远

供 应 科朱国强
精加工组陈建洋
钳 工 组倪文达
铆焊二组史新伟
铆焊三组冯新法

焊 工 组白 华

9.3 安全措施
9.4施工人员必须经过安全技术交底和安全学习并安全考试合格后方能进入施工现场施工。
9.5进入施工现场必须正确带好安全帽，正确佩戴劳动防护用品。
9.6特殊工种必须有证件方能进行施工。
9.7施工用电必须由专业电工进行操作完成,电焊机电源线必须完好,防止发生漏电触电事故。
9.8电工应每天检查漏电保护器是否完好，试验按钮是否有效，否则更换。
9.9电焊机一、二次符合要求进出线处保护。
9.10磨光机打磨和切割时应戴好防护眼镜。
9.11电、火焊作业，以及氧气、乙炔瓶的使用必须符合防火防爆安全要求，防止发生火灾爆炸事故。
9.12起重作业时严格遵守“十不吊”。
9.13安装期间，配备充足有效的灭火器材，加强经常性检查，确保随时能投用。
9.14人人应做到：不伤害他人，不伤害自己，不被别人伤害。
9.15夜间作业必须保证充足的照明。
9.16起升作业应做好各种加固措施，协调一致，统一指挥
9.17预组装应有自保互保安全意识，防止发生挤伤、砸伤事故。
9.18高处作业人员按规定正确佩戴和使用安全带。
9.19 施工现场设置安全文明施工标牌
9.20使用和佩戴劳动防护用品。
9.21临时电源线应整齐完好。
9.22设备堆放应整齐，防潮设备应盖好防雨布。
9.23焊接后的药渣应清除，焊条头应入桶。
9.24每天使用的边角料应清理，堆放好。
9.25现场禁止吸烟。设置禁止吸烟等提示性警告标志。
9.26施工现场应做到工完、料尽、场地清。

十、 安全风险控制计划表（RCP）
工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程 作业过程/活动： 锅炉钢架加固 编号： 第 1页共 1页
序号
危险代码
危险点描述
拟采取的风险控制措施
控制方法
控制时机
实施部门
实施人 （签字）
监测 部门
监测人（签字）
1

开关箱无漏电保护器或漏电保护器失灵，触电。
安装漏电保护器
R
D
电工

专职

2

配电箱的箱门内无系统图和开关电器未标明用途，未设专人负责，触电。
配电箱上锁
S
T
电工

安全员

3

电缆漏电伤人
检查电缆及电气设备完好性
S
P
电工

安全员

4

电焊机未安装防护罩伤人
配置防护罩
S
P
班组

安全员

5

人员技能差
施工前进行技能培训
S
P
班组

安全

6

电焊机未单独设开关和漏电保护装置，外壳未做接零保护伤人
外壳安装接零
W
P
电工

安全员

7

氧气瓶、乙炔瓶和焊点间的距离超标准，火灾。
调整距离
H
P
班组

安全员

8

安全保护用品未按要求使用
正确佩戴安全防护用品
W
P
班组

安全员

9

高空作业
正确佩戴安全带，搭设安全水平防护网
W
P
班组

安全员

10

高空作业防火
配备、设置消防器材
W
P
班组

安全员

批准： 审核： 编制： 编制日期：2009.3.10
注：控制方法： W：见证； H：停工待检； S：连续监护； A：提醒； R：记录确认。
控制时机： P：作业开始前；D：每天至少一次；Z：每周一次（4Z：每月一次，12Z：每季度一次）；T：活动连续过程或中断后重新开始作业前。
十一
环 境 控 制 计 划 表
工程名称：忻州广宇煤电有限公司2×135MW热电机组烟气脱硝工程 作业过程/活动： 锅炉钢架加固 第 1 页共 1 页
序号
环 境 因 素 描 述
拟 采 取 的 控 制 措 施
责任人
备注
1　
施工机械设备加油滴漏
指定地点加油，敷设彩条布，防止任意滴漏，污染土地
班组长　

2　
手段用料、焊条头
集中堆放统一处理
班组长　

3　
油漆下滴污染土地
敷设彩条布，防止任意滴漏，污染土地
班组长　

4　

以下空白
