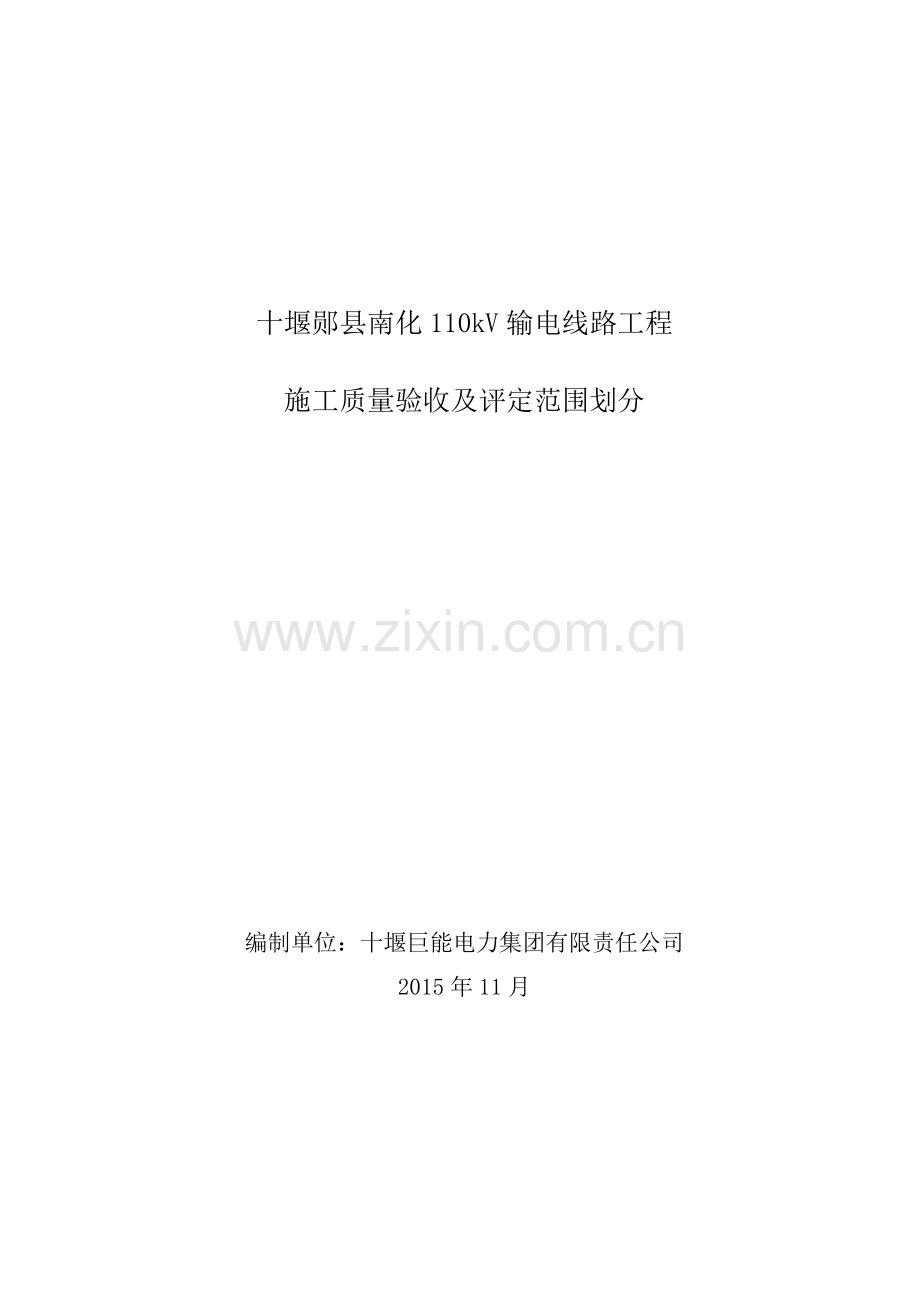

十堰郧县南化110kV输电线路工程施工质量验收及评定范围划分编制单位：十堰巨能电力集团有限责任公司 2015年11月十堰郧县南化110kV输电线路工程审签页批准　　　　　年　月　日审核　　　　年　月　日编写　　　　年　月　日　　　目录一、编制说明二、施工质量验评划分表一、编制说明 1、本工程质量检验项目划分表是依据《110kV～750kV架空送电线路工程施工质量及评定规程》（DL／T5168－2002）的规定进行制定的。本工程施工质量检验项目划分的基本原则如下：十堰郧县南化110kV线路工程为一个单位工程，本项目部施工段线路全长12km。本工程由三个分部工程， 6个分项工程，每个单元工程可以包含若干个检查项目，检查项目中又分为关键项目、重要项目、一般项目和外观项目。其中除线路复测分项工程、基础降方、基础开挖分项工程和基础护坡不参加质量评定（但须做好施工检查记录）外，其余项目均需进行质量评定。关键项目：是指影响工程结构、性能、强度和安全性，且不易修复或处理者。重要项目：是指影响寿命和可靠性，但可修补和返工处理者。一般项目：是指一般不影响施工安装和运行安全者。外观项目：是指显示工艺水平，环境协调及美观者。 2、本工程实行三级自检制：即施工队在施工过程中和完成后对单元工程和分项工程进行100％质量检查，并填写自检记录报项目部进行复检；项目部对分项工程、分部工程和单元工程进行100％复检，并填写复检记录报巨能集团公司申请抽检，集团公司对分部工程进行抽检，基础工程和铁塔组立工程对耐张转角塔全部检查，直线塔基础和直线塔进行不低于30％的抽检，接地工程和导地线架设工程的抽检率不低于单元工程的30％，耐张塔全检，各分部工程的抽检都要填写抽检记录。 3、按照电网建设分公司《输变电工程建设管理文件》（现场部分）中的第四篇中的第二章（线路工程质量检验及验收办法）的规定，项目部质检组根据《110kV～750kV架空电力线路工程施工质量及评定规程》（DL／T5168－2002）的规定对单元工程的施工质量进行初步评定，监理组织验评核定工程质量等级，分部工程和单位工程全部完工后应及时整理初评资料向监理正式报验。十堰郧县南化110kV输电线路工程施工工程类别划分统计表单位工程分部工程分项工程单元工程数量架空电力线路工程一、土石方工程 1.路径复测耐张段 2.普通基础分坑 38基 3.施工基面及电气开方 38基二、基础工程 1.现浇铁塔基础 38基三、杆塔工程 1.自立式铁塔组立耐张塔基直线塔基四、架线工程 1.导地线展放放线区段 G1-G32、N2#-N6# 放线长度 12公里地线展放 12公里 2.导地线连接管耐张管导线直线管无 3.紧线耐张段导线基地线基光缆基 4.附件安装耐张塔导线基地线基跳线安装基直线塔导线基地线基光纤基五、接地工程 1.表面式接地装置基六、线路防护设施 1.护坡备注：导、地线直线压接管数量待架线后统计。二、施工质量检验项目划分表各级检验单位对本工程的检验项目如下表所示，要求各施工班在施工过程当中做好迎检工作，保存好检查时所需要的方向桩、塔位中心桩及位移桩等。十堰郧县南化110kV输电线路工程施工质量检验项目划分表单位工程分部工程分项工程单元工程施工质量检验项目性质三级检验监理检查数量单位班组自检项目部复检公司抽检十堰郧县南化 110 kV 输电线路工程土石方工程线路复测 38 耐张段 1.转角度数重要 √ √ √ 2.档距重要 √ √ √ 3.被跨越物高程重要 √ √ √ 4.塔位高程重要 √ √ √ 5.地形突起点高程重要 √ √ √ 6.直线桩横线路偏移重要 √ √ √ 7.被跨越物与邻近塔位距离重要 √ √ √ 8.地形凸起点、风偏危险点与邻近塔位距离重要 √ √ √ 普通基础开挖 38 基 1.基础坑深重要 √ √ √ 2.普通坑中心根开及对角线尺寸一般 √ √ √ 3.高低柱基础中心根开及对角线尺寸一般 √ √ √ 4.基础底盘尺寸一般 √ √ √ 基础工程现浇铁塔基础 38 基 1.地脚螺栓或主角钢、钢筋规格数量重要 √ √ √ 2.水泥、砂、石、水重要 √ √ √ √ 3.混凝土强度重要 √ √ √ √ 4底盘断面尺寸重要 √ √ √ 5.基础坑深重要 √ √ √ 6.钢筋保护层厚度重要 √ √ √ 7.混凝土表面质量重要 √ √ √ √ 8.立柱断面尺寸重要 √ √ √ √ 9.整基基础位移重要 √ √ √ √ 10.整基基础扭转重要 √ √ √ √ 11.回填土重要 √ √ √ √ 12.基础根开及对角线尺寸一般 √ √ √ √ 13.同组地脚螺栓中心对立柱中心偏移一般 √ √ √ √ 14.基础顶面高差一般 √ √ √ √ 15.同组地脚螺栓根开对角线尺寸一般 √ √ √ √ 16.地脚螺栓外露一般 √ √ √ √ 铁塔组立工程自立式铁塔组立 38 基 1.部件规格数量关键 √ √ √ √ 2.节点间主材弯曲关键 √ √ √ √ 3.转角、终端塔向受力反方向倾斜关键 √ √ √ √ 4.直线塔结构倾斜重要 √ √ √ √ 5.螺栓与构件面接触及出扣情况重要 √ √ √ √ 6.螺栓防松重要 √ √ √ √ 7.螺栓防盗重要 √ √ √ √ 8.脚钉安装重要 √ √ √ √ 9. 螺栓紧固一般 √ √ √ √ 10. 螺栓穿向一般 √ √ √ √ 11.保护帽浇制外观 √ √ √ √ 十堰郧县南化 110 kV 输电线路工程导地线架设工程导地线展放放线段 1.导地线规格关键 √ √ √ √ 2.因施工损伤补修处理关键 √ √ √ √ 3.因施工损伤接续处理关键 √ √ √ √ 4.同一档内接续管与补修管数量关键 √ √ √ √ 5.各压接管与线夹、间隔棒距离一般 √ √ √ √ 6.导地线外观质量外观 √ √ √ √ 导地线连接架线后统计 60 个 1.压接管规格关键 √ √ √ √ 2.压接管拉力试验强度关键 √ √ √ √ 3.压后尺寸及弯曲关键 √ √ √ √ 4.压接后压接管表面质量一般 √ √ √ √ 紧线耐张段 1.对地、交叉跨越物距离关键 √ √ √ √ 2.耐张连接金具绝缘子规格、数量关键 √ √ √ √ 3.导地线弧垂重要 √ √ √ √ 4.导地线相间弧垂误差重要 √ √ √ √ 5.同相子导线间弧垂偏差一般 √ √ √ √ 附件安装 38 基 1.金具、绝缘子及间隔棒规格数量关键 √ √ √ √ 2.耐张塔引流对塔电气间隙关键 √ √ √ √ 3.引流板连接关键 √ √ √ √ 4.开口销及弹簧销关键 √ √ √ √ 5.引流制作重要 √ √ √ √ 6.悬垂绝缘子串倾斜重要 √ √ √ √ 7.防震锤安装距离重要 √ √ √ √ 8.铝包带缠绕重要 √ √ √ √ 9.绝缘避雷线放电间隙重要 √ √ √ √ 10.间隔棒安装位置一般 √ √ √ √ 11.均压环、屏蔽环的放电间隙一般 √ √ √ √ 12.瓷瓶销子、螺栓及弹簧销子穿入方向外观 √ √ √ √ 导地线架设工程跳线安装 3 基 1.跳线弧垂一般 √ √ √ √ 2.吊串及绝缘子数关键 √ √ √ √ 3.每串重锤片数关键 √ √ √ √ 4.每相间隔棒数关键 √ √ √ √ 5.跳线与接地体电气间隙重要 √ √ √ √ 6.跳线联板间的连接关键 √ √ √ √ 7.跳线安装工艺一般 √ √ √ √ 8.螺栓紧固重要 √ √ √ √ 光缆展放放线段 1.光缆规格关键 √ √ √ √ 2.损伤补修处理关键 √ √ √ √ 3.同一档内补修预绞丝数量关键 √ √ √ √ 4.放线滑车轮径重要 √ √ √ √ 5.张力机轮径重要 √ √ √ √ 6.补修预绞丝与线夹间间距一般 √ √ √ √ 7.外包装质量外观 √ √ √ √ 光缆紧线紧线段 1.耐张连接金具规格、数量关键 √ √ √ √ 2.耐张线夹的安装关键 √ √ √ √ 3.剩余光缆处理关键 √ √ √ √ 4.弧垂关键 √ √ √ √ 光缆附件基 1.金具规格、数量关键 √ √ √ √ 2.分流线(接地线)、并沟线夹、防震锤的螺栓紧固关键 √ √ √ √ 3.开口销及弹簧销关键 √ √ √ √ 4.耐张直通引流和分断下引光缆关键 √ √ √ √ 5.预绞丝护线条安装重要 √ √ √ √ 6.防震锤及阻尼线安装距离重要 √ √ √ √ 7.螺栓、销钉、弹簧销子穿入方向一般 √ √ √ √ 交叉跨越处 1.净空距离满足验收规范要求关键 √ √ √ 接地工程接地体埋设安装 38 基 1.接地体规格数量关键 √ √ √ √ 2.接地电阻值关键 √ √ √ √ 3.接地体连接关键 √ √ √ √ 4.接地体防腐重要 √ √ √ √ 5.接地体辐射重要 √ √ √ √ 6.接地体埋深重要 √ √ √ √ 7.回填土重要 √ √ √ √ 8.接地引下线安装外观 √ √ √ √ 防护设施护坡处 1.护坡施工质量符合设计要求外观 √ √ √ √ 排水沟处 1.排水沟施工质量符合设计要求 2.排水通畅外观 √ √ √ √ [此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好] 最新可编辑word文档
