机械制图试题及答案.doc

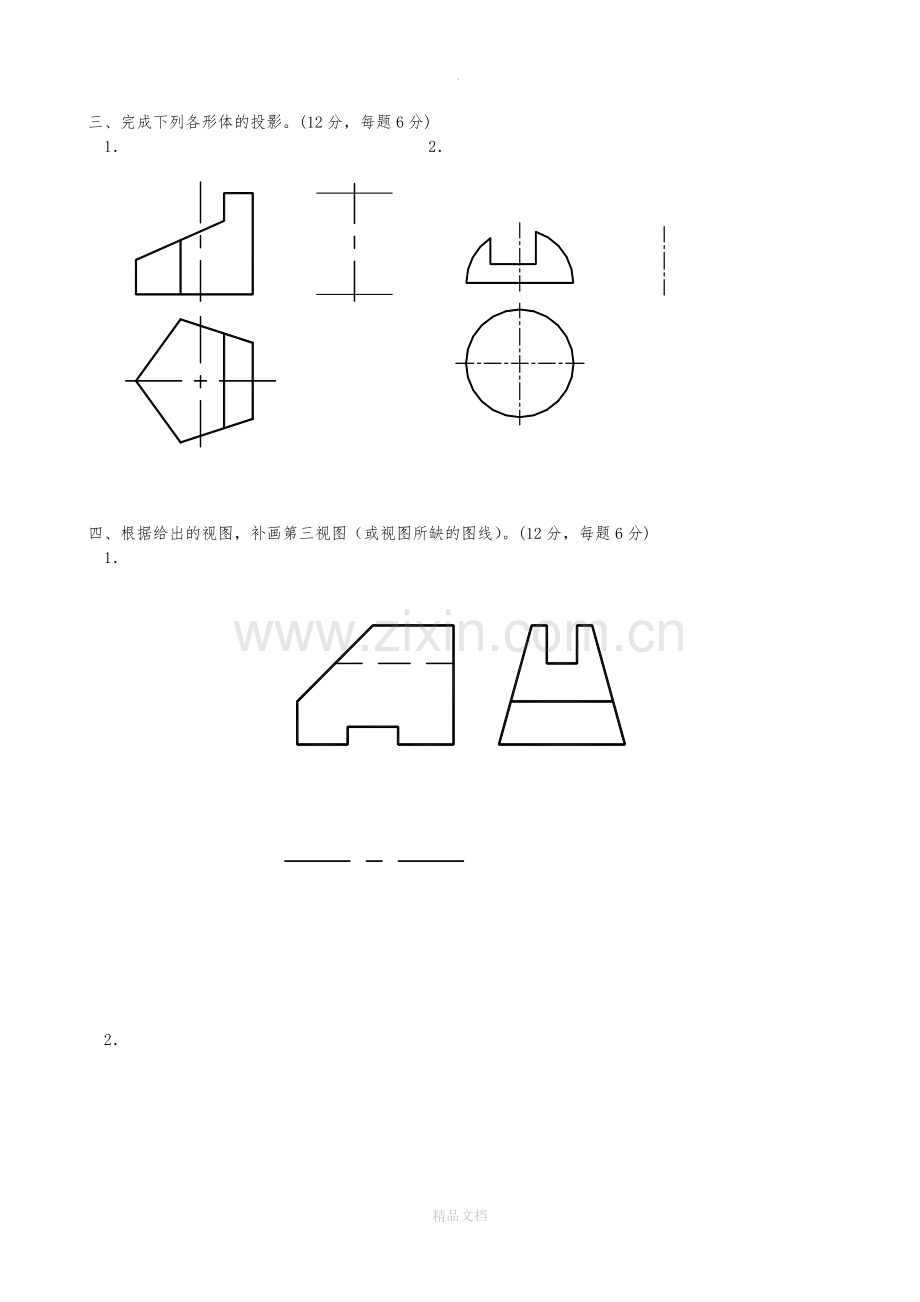

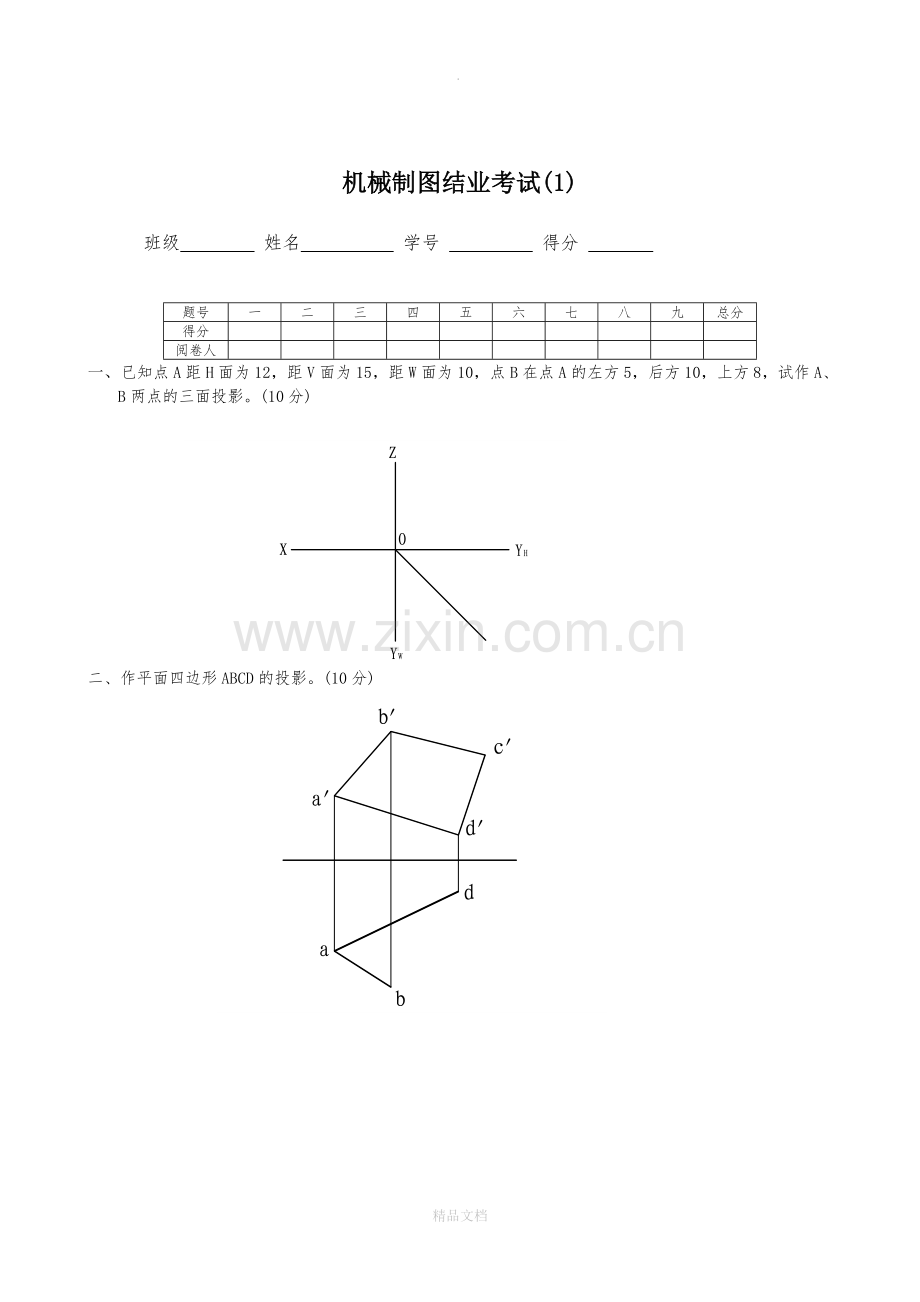

.机械制图结业考试(1)班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)二、作平面四边形ABCD的投影。(10分)三、完成下列各形体的投影。(12分，每题6分) 1 2四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分) 1 2五、在指定位置将主视图画成全剖视图。(10分)六、在指定位置将主视图画成剖视图。(10分)七、补全螺栓连接图中所缺的图线。(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)九、读零件图，并回答问题。(16分)1该零件采用了哪些视图、剖视图和剖面图？ 2指出该零件在长、宽、高三个方向的主要尺寸基准。3图中G1/2表示： 螺纹，1/2表示 ，是 螺纹（内、外），436H8表示：36是 ，H8是 ，其中，H是 ，8是 。5说明符号 的含义。6.试画出主视图的外形。精品文档
