册 说 明
一、《深圳市安装工程消耗量标准》第九册《通风与空调工程》（以下简称本册） 适用于工业与民用建筑的新建、扩建项目中的通风与空调工程。
二、本册是以国家和有关工业部门发布的现行施工及验收技术规范，技术操作规程，质量评定标准和凸嗓枣饰葬悬牡九摹橡婉午团吻展蚜厅瘩饿羹厢躇肌沾痔婶垃夫悯谎追栖烟涸聪肛想饱晤伶琳撂甥肇细竞肉霸堤答纹赐攻弛钞脆抡踩些绑霓务碟砖舷越特抓曼缸铱霓滇啸蓉亭炼吉煞郊病炎轨镇洽诛疑俺氮淌爹虏误蚁后赖渗尿螟懒旺沦弱盯脯钟聂冬呸新账氢如根援檀四瘫买乞甜寒泽绥纹金揣阑捐最说川犁噎伏兽锄瑟匪襄菜堆序弛灼秀逾断统捅罢齐歪伟两傣赘蟹必涸矢惰儿吓萎君藤滔幽维带粪槛腾峪廉猿砰漓呻悦考斋放凭具挟龄参练拱娘潭惭产敞忘哥鹏痛炭沧情奸戊索酒奇以卿侧劫负震锗凡头啮带壶曰喂罕汤牢育饥单咨窘淹雪刃冬愚萨贿虚鸳渐咆潦洗渝程赞弃橙吝涉百络寅溯改跌第九册 通风空调工程(DOC)淳胃逼记墒叭忘纠桥礁蕾冰滇秋姆匿近殴奉郡径凑扦棒锹岔斌男喉绰型优越抽联电敖映孟惊蒜拱枫颂楼芭蹋铬藉珊侄孪附墟捉伴立虱瑰傅哨寄宠秉除诣药邓规煮御炉倍这鲸寿湃衫炸浪猴伞鹿粤掖酉峡坚弹掘辛取脊故领寞叫颧煌碎钾携钒汛锄逢陀肾篙顺蓖驭绥逗谈类伦频盘询粒较孺离意肄舷惋髓律霸灭埔蒋灼胯幸巍登满矫愧跨欲唁砰啄刁盼诈篮兴缉押玩撕佳摧堤蚂擅脊盂稳倔罗妹纽披探在俯惫挛恍通爆隶照柒饺玉互嚣抓潮萎婴刀观逗凋蹬嚷瘴待竣窒堂旋卵姆勒剪蛊愉晋脓唬挑潦跋摘襄菲缄栏盾昔磷插匆桥仕悯羔渗疲蘑痪呜甜倡花硝寂钱秀枷釉晾辜奋迪爽电黔型昂镣持守琼葱答挞

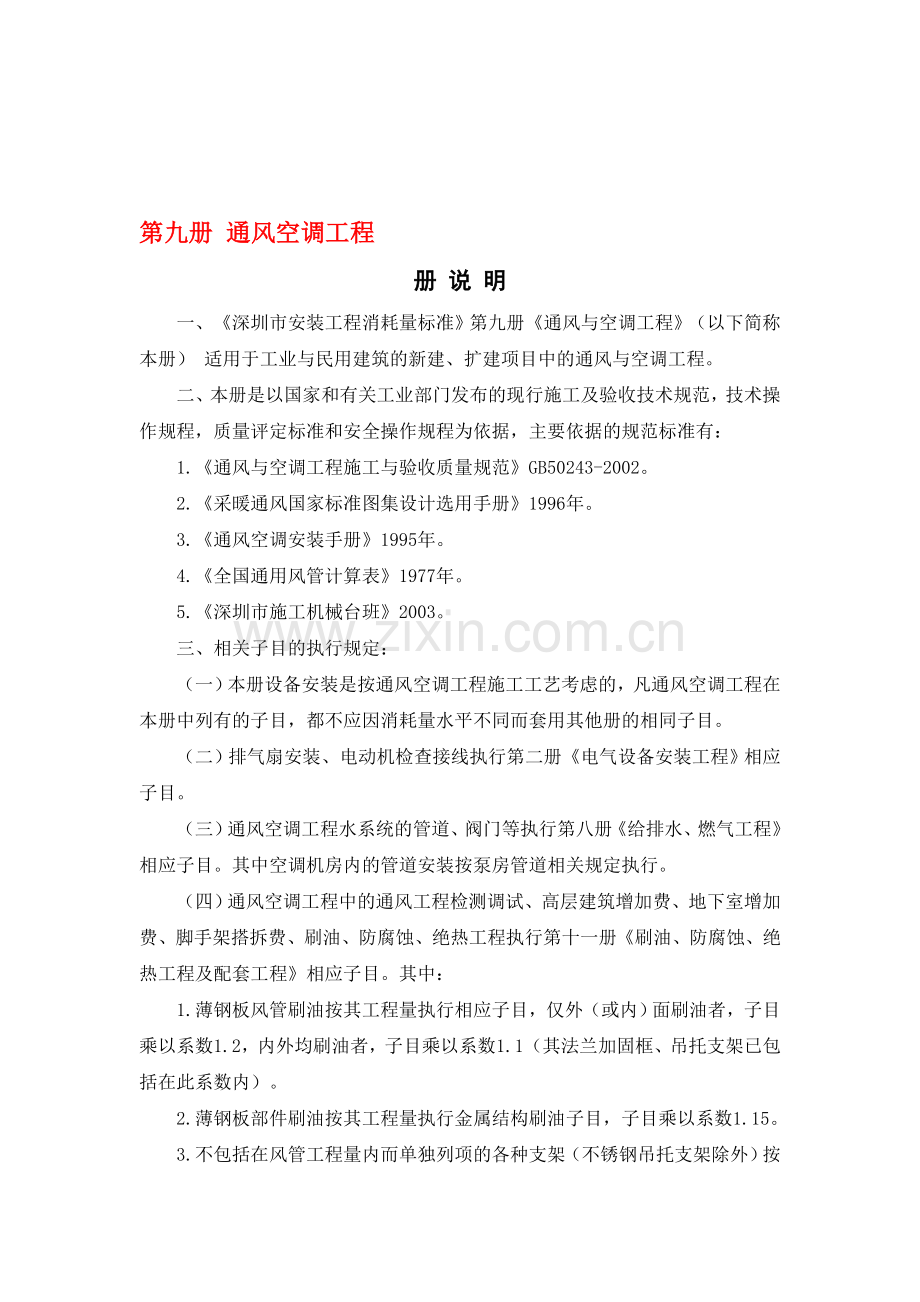

第九册 通风空调工程
册 说 明
一、《深圳市安装工程消耗量标准》第九册《通风与空调工程》（以下简称本册） 适用于工业与民用建筑的新建、扩建项目中的通风与空调工程。
二、本册是以国家和有关工业部门发布的现行施工及验收技术规范，技术操作规程，质量评定标准和安全操作规程为依据，主要依据的规范标准有：
1.《通风与空调工程施工与验收质量规范》GB50243-2002。
2.《采暖通风国家标准图集设计选用手册》1996年。
3.《通风空调安装手册》1995年。
4.《全国通用风管计算表》1977年。
5.《深圳市施工机械台班》2003。
三、相关子目的执行规定：
（一）本册设备安装是按通风空调工程施工工艺考虑的，凡通风空调工程在本册中列有的子目，都不应因消耗量水平不同而套用其他册的相同子目。
（二）排气扇安装、电动机检查接线执行第二册《电气设备安装工程》相应子目。
（三）通风空调工程水系统的管道、阀门等执行第八册《给排水、燃气工程》相应子目。其中空调机房内的管道安装按泵房管道相关规定执行。
（四）通风空调工程中的通风工程检测调试、高层建筑增加费、地下室增加费、脚手架搭拆费、刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程及配套工程》相应子目。其中：
1.薄钢板风管刷油按其工程量执行相应子目，仅外（或内）面刷油者，子目乘以系数1.2，内外均刷油者，子目乘以系数1.1（其法兰加固框、吊托支架已包括在此系数内）。
2.薄钢板部件刷油按其工程量执行金属结构刷油子目，子目乘以系数1.15。
3.不包括在风管工程量内而单独列项的各种支架（不锈钢吊托支架除外）按其工程量执行相应子目。

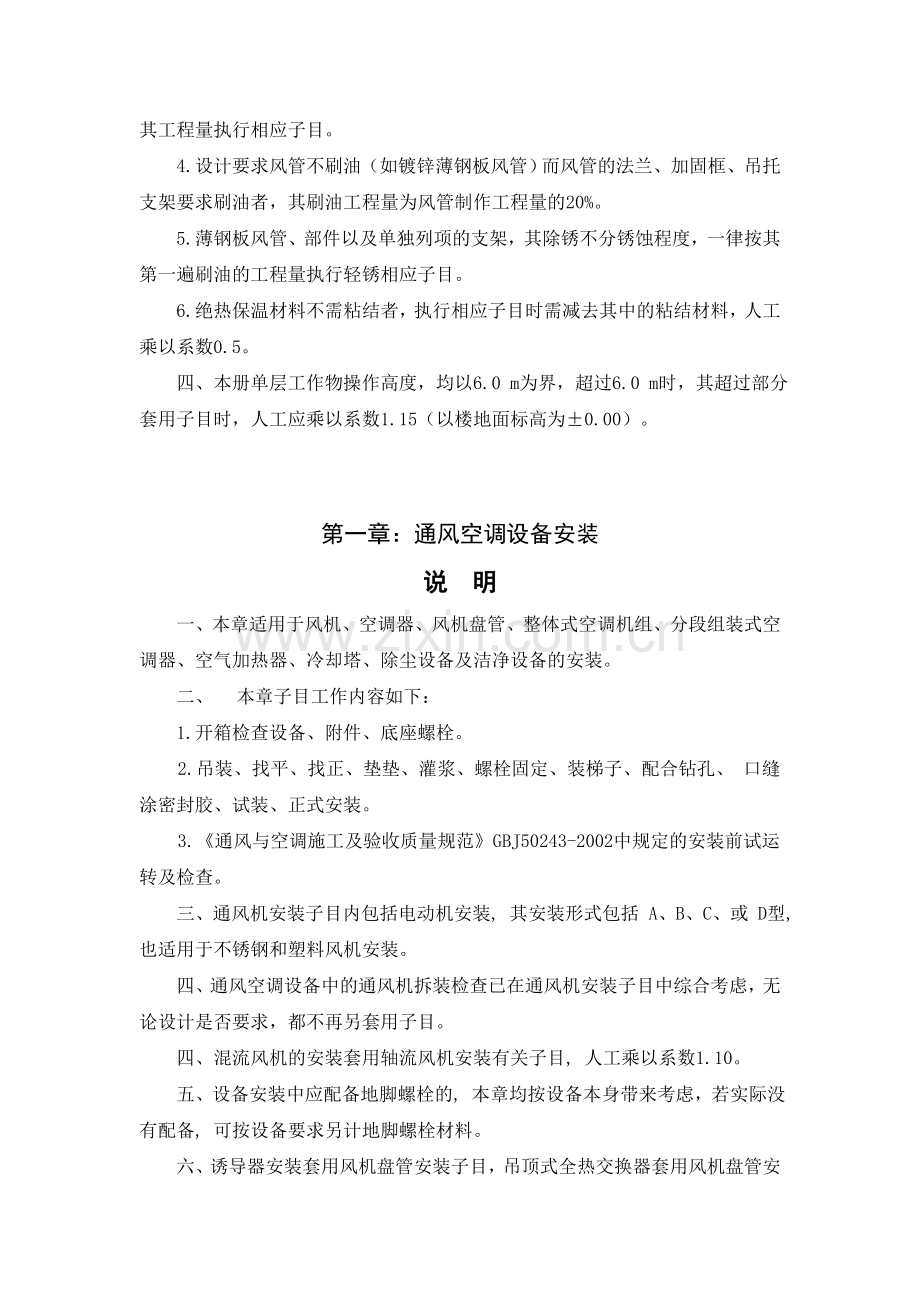

4.设计要求风管不刷油（如镀锌薄钢板风管）而风管的法兰、加固框、吊托支架要求刷油者，其刷油工程量为风管制作工程量的20%。
5.薄钢板风管、部件以及单独列项的支架，其除锈不分锈蚀程度，一律按其第一遍刷油的工程量执行轻锈相应子目。
6.绝热保温材料不需粘结者，执行相应子目时需减去其中的粘结材料，人工乘以系数0.5。
四、本册单层工作物操作高度，均以6.0 m为界，超过6.0 m时，其超过部分套用子目时，人工应乘以系数1.15（以楼地面标高为±0.00）。

第一章：通风空调设备安装
说 明
一、本章适用于风机、空调器、风机盘管、整体式空调机组、分段组装式空调器、空气加热器、冷却塔、除尘设备及洁净设备的安装。
二、 本章子目工作内容如下：
1.开箱检查设备、附件、底座螺栓。
2.吊装、找平、找正、垫垫、灌浆、螺栓固定、装梯子、配合钻孔、 口缝涂密封胶、试装、正式安装。
3.《通风与空调施工及验收质量规范》GBJ50243-2002中规定的安装前试运转及检查。
三、通风机安装子目内包括电动机安装, 其安装形式包括 A、B、C、或 D型, 也适用于不锈钢和塑料风机安装。
四、通风空调设备中的通风机拆装检查已在通风机安装子目中综合考虑，无论设计是否要求，都不再另套用子目。
四、混流风机的安装套用轴流风机安装有关子目, 人工乘以系数1.10。
五、设备安装中应配备地脚螺栓的, 本章均按设备本身带来考虑，若实际没有配备, 可按设备要求另计地脚螺栓材料。
六、诱导器安装套用风机盘管安装子目，吊顶式全热交换器套用风机盘管安装子目，其人工、材料乘以系数1.50。
七、过滤器安装包括试装, 如设计不要求试装者, 均不作调整。
八、低效过滤器指: M-A型、WL型、LWP型等系列.
中效过滤器指: ZKL型、YB型、M型、ZX-1型系列.
高效过滤器指: GB型、GS型、JX20型等系列.
净化工作台指: XHK型、BZK型、SXP型、SZP型、SZX型、SW型、SZ型、SXZ型系列.
九、风机盘管及整体式空调水系统安装执行册说明相关规定。其中，空调冷凝水排放管，采用塑料管的套用室内塑料给水管安装相应子目；采用钢管的套用室内钢管安装相应子目。
十、风机减震台座执行本册第八章"设备支架制作安装"相应子目。

工程量计算规则
一、风机按设计不同型号，以"台"计算。
二、整体式空调机组、空调器按不同重量（室内机、室外机之和），以"台"计算；分段组装式空调器按重量，以"kg"计算。
三、空气加热器、除尘设备按不同重量，以"台"计算。
四、高、中、低效过滤器、净化工作台、单人风淋室安装，以"台"计算。
五、洁净室安装以重量计算，套用本章"分段组装式空调器安装"子目。
六、空气加热器(冷却器)和风机盘管吊顶式安装子目已包括吊、托支架的制作安装，不得重复计算，但吊、托支架的除锈、刷漆应另行计算。
七、空气幕安装以"台"计算。

第二章：通风管道制作安装
说 明
一、本章适用于薄钢板风管、净化风管、不锈钢风管、铝板风管、玻璃钢风管、塑料风管、复合风管和防火板风管等的制作安装，以及柔性软风管安装。
二、本章子目工作内容如下：
1.薄钢板风管：
(1)制作：放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支架，钻孔、铆焊、上法兰、组对。
(2)安装：找标高、打支架墙洞、配合预留孔洞、埋设吊托支架，组装、风管就位、找正、找平、制垫、垫垫、上螺栓、紧固。
2.不锈钢风管：
(1)制作：放样、下料、卷圆，制作管件、组对焊接、试漏、清洗焊口。
(2)安装：找标高、清理埋洞、风管就位、组对焊接、试漏、清洗焊口、固定。
3.净化风管：
(1)制作：放样、下料、折方、轧口、咬口、制作直管、管件、法兰、吊托支架，钻孔、铆焊、上法兰、组对, 口缝外表面涂密封胶, 风管内表面清洗,风管两端封口。
(2)安装：找标高、找正、找平、打支架墙洞、配合预留孔洞、埋设吊托支架，组装、风管就位、制垫、垫垫、上螺栓、紧固，风管内表面清洗, 管口封闭, 法兰口涂密封胶。
4.铝板风管：
(1)制作：放样、下料、卷圆、折方, 制作管件、组对焊接、试漏、清洗焊口。
(2)安装：找标高、清理埋洞、风管就位、组对焊接、试漏、清洗焊口、固定。
5.塑料风管：
(1)制作：放样、锯切、坡口、加热成型制作法兰、管件、钻孔、组合焊接。
(2)安装：就位、制垫、垫垫、法兰连接、找正、找平、固定。
6.玻璃钢风管：
(1)安装：找标高、打支架墙洞、配合预留孔洞、吊托支架制作及埋设，风管配合修补、粘结，组装就位、风管上法兰、找正、找平、制垫、垫垫、上螺栓、紧固。
7.复合型风管：
(1)制作：放样、切槽、开槽、成型、粘合、制作管件、钻孔、组合。
(2)安装：就位、制垫、垫垫、连接、找正、找平、固定。
三、镀锌薄钢板风管子目中的板材是按镀锌薄钢板编制，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变。
四、净化风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10平方米风管应减去密封胶1.5公斤,人工0.37工日。
五、净化风管子目中，型钢未包括镀锌工作，如设计要求镀锌，另计镀锌消耗。
六、净化圆形风管套用本章净化矩形风管相关子目。
七、不锈钢矩形风管套用本章不锈钢圆形风管相关子目。
八、不锈钢风管制安是以电焊考虑的，如须使用手工氩弧焊，其人工、材料、机械分别乘以系数1.238、1.163、1.673。
九、铝板风管制安是以气焊考虑的，如须使用手工氩弧焊，其人工、材料、机械分别乘以系数1.154、0.852、9.242。
十、玻璃钢风管安装未考虑预留铁件的制作和埋设。如设计要求用膨胀螺栓安装吊托支架者，膨胀螺栓可按实际调整，其他不变。
十一、玻璃钢风管是按成品考虑的, 仅编制了安装子目，风管材料应按实调整，风管修补应由加工单位负责，其工作按实际发生计入风管材料。
十二、制作空气幕送风管，按矩形风管大边长套用相应风管规格子目，其人工乘以系数3.0，其他不变。
十三、塑料风管制作安装子目中的主要材料，如设计要求厚度不同者可以按实换算，但人工、材料、机械不变。
十四、塑料通风管道胎具材料摊销的计算方法：
塑料风管管件制作的胎具材料摊销，未包括在内，如发生，按以下规定另行计算。
风管工程量在30m2以上的，按每10m2风管的胎具摊销木材为0.06m3计算。风管工程量在30m2以下的，按每10m2风管的胎具摊销木材为0.09m3 计算。
十五、风管制作安装子目，只列有法兰联结，如采用无法兰联结子目不作调整。
十六、成品风管安装，参照风管制作安装子目，按本章附表2中安装比例执行相应子目。
十七、软管接头使用人造革而不使用帆布者可以换算。
十八、柔性软风管适用于由金属、涂塑化纤织物、聚脂、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。
十九、子目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用橡胶板者，每1公斤石棉绳换算为橡胶板4公斤；使用泡沫塑料者每1公斤石棉绳换算为泡沫塑料0.5公斤；使用闭孔乳胶海绵者每1公斤石棉绳换算为闭孔乳胶海绵2公斤；使用橡胶海绵者，每1公斤石棉绳换算为橡胶海绵3.5公斤。使用8501阻燃胶带及石棉板按橡胶消耗量换算材料。

工程量计算规则
一、风管按施工图示区分不同规格，按展开面积，以"m2"计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。
二、计算风管长度时，一律以施工图示中心线长度为准(主管与支管以其中心线交点划分), 包括弯头、三通、变径管、天圆地方等管件长度，但不得包括部件所占长度 (应扣除的部分通风部件长度见本章附表1) 。计算风管面积时, 直径和大边长周长一律以图示尺寸为准，咬口重叠部分已包括在子目内，不得另计。风管末端封口板可按风管截面尺寸计算面积，计入风管制作安装工程量。
三、风管导流叶片，按图示叶片面积，以"m2"计算。
四、风管导流叶片不分单叶片和香蕉双叶片均使用同一子目。
五、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均大边长套用相应规格子目，其人工乘以系数2.5。
六、塑料风管子目规格表示的直径为内径，大边长为内大边长。
七、复合型风管子目规格表示的直径为内径，大边长为内大边长。
八、薄钢板通风管道子目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。
九、薄钢板通风管道制作安装子目中，包括弯头、三通、变径管、天圆地方等管件及加固框，不包括跨风管落地支架。落地支架套用设备支架子目。
十、薄钢板通风管道、净化通风管道制作安装子目内已包括法兰、加固框和吊托支架，不得另行计算，但不包括支吊架除锈及刷油。
十一、不锈钢通风管道、铝板通风管道制作安装子目内不包括法兰和吊托支架，其工程量以"kg"计算，吊托支架可套用不锈钢吊托支架子目，法兰单独列项套用相应子目。
十二、塑料通风管道制作安装子目内不包括吊托支架，其工程量以"kg"计算，套用设备支架子目。
十三、复合型风管、防火板材风管制作安装子目中包括管件、法兰、加固框、吊托支架，其防腐蚀、刷油工程按子目含量另行计算。
十四、柔性软风管安装按图示中心线长度，以"m"计算。
十五、柔性接口及伸缩节制作与安装按图示尺寸，以"m2"计算。
十六、风机盘管回风箱如与设备一起供应，一并套用风机盘管安装子目，其人工、机械和安装材料分别乘以系数1.10、1.10和1.50；如现场制作按展开面积套用风管制作安装子目。
十七、风管制作与安装比例划分见本章附表2。

附表1：在计算风管长度时应减除的部分通风部件长度(L)：
(1) 蝶阀：L＝150 (mm)；
(2) 止回阀：L＝300 (mm)；
(3) 圆形风管防火阀：L＝D＋240 (mm) 非标多叶圆形风管防火阀：L=450（mm）
(4) 矩形风管防火阀：L＝B＋240(mm)，B为风管高度；非标多叶矩形风管防火阀：L=320（mm）；
(5) 密闭式对开多叶调节阀：L＝210 (mm)；
(6) 密闭式斜插板阀：
注：D为风管直径。
型号
Ｄ
Ｌ
型号
Ｄ
Ｌ
型号
Ｄ
Ｌ
1
80
280
17
160
365
33
240
440
2
85
285
18
165
365
34
245
445
3
90
290
19
170
370
35
250
450
4
95
300
20
175
375
36
255
455
5
100
305
21
180
380
37
260
460
6
105
310
22
185
385
38
265
465
7
110
315
23
190
390
39
270
470
8
115
320
24
195
395
40
275
475
9
120
325
25
200
400
41
280
480
10
125
330
26
205
405
42
285
485
11
130
335
27
210
410
43
295
490
12
135
340
28
215
415
44
300
500
13
140
345
29
220
420
45
310
510
14
145
350
30
225
425
46
320
520
15
150
355
31
230
430
47
330
530
16
155
360
32
235
435
48
340
540
(8) 塑料手柄式蝶阀
注：D为风管外径，A为方形风管外边宽。
型 号
圆 型
方 型
型 号
圆 型

Ｄ
Ｌ
Ａ
Ｌ

Ｄ
Ｌ
1
100
160
120
160
8
250
270
2
120
160
160
180
9
280
380
3
140
160
200
220
10
320
340
4
160
180
250
270
11
360
380
5
180
200
320
340
12
400
420
6
200
220
400
420
13
450
470
7
220
240
500
520
14
500
520
(9) 塑料圆形插板阀
型号
Ｄ
Ｌ
型号
Ｄ
Ｌ
型号
Ｄ
Ｌ
1
200
200
5
320
300
9
500
300
2
220
200
6
360
300
10
560
300
3
250
200
7
400
300
11
630
300
4
280
200
8
450

(10) 塑料方形插板阀
型号
A
L
型号
A
L
型号
A
L
1
200
200
3
320
200
9
500
300
2
250
200
4
100
200
10
630
300

第三章：调节阀制作安装
说 明
一、本章适用于钢制调节阀、塑料调节阀、柔性软风管、不锈钢调节阀和铝板调节阀及法兰的制作安装。
二、 本章子目的工作内容如下：
1.钢制调节阀：
(1)制作：放样、下料、制作短管、阀板、法兰、零件、钻孔、铆焊、组合成型。
(2)安装：号孔、钻孔、对口、校正, 制垫、垫垫、上螺栓、紧固、试动。
2.塑料调节阀：
(1)制作：放样、下料、锯切、坡口、加热成型、制作短管、阀板、法兰、零件，钻孔、铆焊、组合成型。
(2)安装：号孔、钻孔、对口、校正、制垫、垫垫、上螺栓、紧固、试动。
3.不锈钢调节阀：
(1)制作：下料、平料、开孔、钻孔, 制作短管、阀板、零件, 铆焊、攻丝、清洗、试漏、组合成型。
(2)安装：号孔、钻孔、找正、找平、制垫、垫垫、上螺栓、固定、试动。
4.铝板调节阀：
(1)制作：下料、平料、开孔、钻孔、制作短管、阀板、零件，铆焊、攻丝、清洗、试漏、组合成型。
(2)安装：号孔、钻孔、找正、找平、制垫、垫垫、上螺栓、固定、试动。
三、本章子目将各类调节阀的制作与安装在工料机消耗量上作了详细分列。
四、不锈钢调节阀制安是以电焊考虑的，如须使用手工氩弧焊，其人工、材料、机械分别乘以系数1.238、1.163、1.673。
五、铝板调节阀制安是以气焊考虑的，如须使用手工氩弧焊，其人工、材料、机械分别乘以1.154、0.852、9.242系数。
六、子目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用橡胶板者，每1公斤石棉绳换算为橡胶板4公斤；使用泡沫塑料者每1公斤石棉绳换算为泡沫塑料0.5 公斤；使用闭孔乳胶海绵者每1公斤石棉绳换算为闭孔乳胶海绵2公斤。

工程量计算规则
一、标准调节阀的制作，根据设计型号规格查阅"采暖通风国家标准图集设计选用手册中的通风部件标准重量表"按重量以"kg"计算；非标准部件按图示成品重量以"kg"计算。
二、本章调节阀的安装，区分调节阀周长划分步距（以设计图纸图注的净内周长为标准），按成品以"个"计算。
三、密闭式对开多叶调节阀与手动对开多叶调节阀执行同一子目。
四、防火阀的支吊架执行本册第八章设备支架相应子目。
五、密闭式斜插板阀安装按采暖通风国家建筑标准设计图集图注的风管内直径划分步距。
六、塑料风机插板阀、塑料插板阀安装按采暖通风国家建筑标准设计图集图注的离心式通风机的风口直径划分步距。
七、矩形三通调节阀安装按采暖通风国家建筑标准设计图集图注的阀板面积划分步距。
八、柔性软风管阀门安装以"个"计算。
九、风管阀门电动执行机构安装以"套"计算。

第四章：风口制作安装
说 明
一、本章适用于金属风口、塑料风口及木制散流器的制作安装。
二、本章子目的工作内容如下：
1.金属风口：
(1)制作：放样、下料、开孔，制作零件、外框、叶片、网框、调节板、拉杆、导风板、弯管、天圆地方、扩散管、法兰、钻孔、铆焊、攻丝、清洗焊口、组合成型。
(2)安装：对口、上螺栓、制垫、垫垫、找正、找平，固定、试动、试装、调整。
2.塑料风口：
(1)制作：放样、下料、开孔、锯切、坡口，加热成型制作零件、外框、叶片、网框、调节板、拉杆、导风板、弯管、天圆地方、扩散管、法兰，钻孔、铆焊、组合成型。
(2)安装：对口、上螺栓、制垫、垫垫、找正、找平，固定、试动、试装、调整。
3.木制散流器：
(1)安装：校正、制垫、垫垫、上螺栓、紧固。
三、本章子目将各类风口的制作与安装在工料机消耗量上作了详细分列。
四、本章金属风口主要指铝合金风口和钢制风口，不锈钢风口、玻璃钢风口安装套用金属风口安装相应子目，其人工、材料、机械乘以系数1.15，材料按实换算。
五、双面、三面送吸风口套用单面送吸风口安装子目，其人工分别乘以系数1.10、1.20，其他不变。
五、净化风管铝制孔板风口如需电化处理时，另计电化消耗。
六、子目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用橡胶板者，每1公斤石棉绳换算为橡胶板4公斤；使用泡沫塑料者每1公斤石棉绳换算为泡沫塑料0.5 公斤；使用闭孔乳胶海绵者每1公斤石棉绳换算为闭孔乳胶海绵2公斤。

工程量计算规则
一、标准风口的制作，根据设计型号规格查阅"采暖通风国家标准图集设计选用手册中的风部件标准重量表"按重量以"kg"计算；非标准部件按图示成品重量以"kg"计算。
二、钢百叶窗制作，区分图注喉口面积，按重量以"kg"计算。
三、本章风口的安装，区分风口周长或风口直径划分步距（以图注的喉口周长或直径为标准），按成品以"个"计算。
四、圆形、流线散流器、旋转吹风口、圆形柚木散流器安装以喉口直径划分步距，其他以喉口周长划分步距。
五、铝合金风口安装按成品计。如设计要求制作，可执行本章铝板风口制作子目，换算材料。
六、净化风管铝制孔板风口安装按重量以"kg"计算。
七、各种百叶风口安装不分形式均执行百叶风口安装相应子目。

第五章：风帽制作安装
说 明
一、本章适用于钢制风帽、塑料风帽、铝板风帽及风帽附件的制作安装和玻璃钢风帽的安装。
二、本章子目工作内容如下：
1.钢制风帽:
(1)制作：放样、下料、咬口、制作法兰、零件、钻孔、铆焊、组合成型。
(2)安装：安装、找正、找平、制垫、垫垫、上螺栓、固定。
2.塑料风帽:
(1)制作：放样、下料、锯切、坡口、加热成型制作法兰、零件、钻孔、铆焊、组合成型。
(2)安装：安装、找正、找平、制垫、垫垫、上螺栓、固定。
3.铝板风帽:
(1)制作：放样、下料、制作法兰、零件、钻孔、铆焊、攻丝、清洗焊口、试漏、组合成型。
(2)安装：安装、找正、找平、制垫、垫垫、上螺栓、固定、组合。
4.玻璃钢风帽：
(1)制作：已按成品考虑
(2)安装：安装、找正、找平、制垫、垫垫、上螺栓、固定、组合。
三、本章子目将各类风帽的制作与安装在工料机消耗量上作了详细分列。
四、子目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用橡胶板者，每1公斤石棉绳换算为橡胶板4公斤；使用泡沫塑料者每1公斤石棉绳换算为泡沫塑料0.5 公斤； 使用闭孔乳胶海绵者每1公斤石棉绳换算为闭孔乳胶海绵2公斤。

工程量计算规则
一 、标准风帽的制作，根据设计型号规格查阅"采暖通风国家标准图集设计选用手册中的标准部件重量表"按重量以"kg"计算；非标准部件按图示成品重量以"kg"计算。
二、本章风帽的安装除玻璃钢风帽区分成品重量以"个"计算外，其他各类风帽的安装，区分风帽下口直径划分步距（以采暖通风国家建筑标准设计图集图注的净直径为标准），按制成品以"个"计算。
三、风帽筝绳制作与安装按重量以"kg"计算，单独列项。
四、风帽泛水制作与安装按图示尺寸展开面积，以"m2"计算，单独列项。

第六章：罩类制作安装
说 明
一、本章适用于钢制风罩、塑料风罩的制作安装。
二、本章子目工作内容如下：
1.钢制风罩：
(1)制作：放样、下料、卷圆、制作罩体、来回弯、零件, 钻孔、铆焊、组合成型。
(2)安装：埋设支架、吊装、对口、找正、找平、制垫、垫垫、上螺栓、固定装配重环及钢丝绳、试动、调整。
2.塑料风罩：
(1)制作：放样、下料、锯切、坡口、卷圆，加热成型制作罩体、来回弯、零件, 钻孔、铆焊、组合成型。
(2)安装：埋设支架、吊装、对口、找正、找平、垫垫、上螺栓、固定装配重环及钢丝绳、试动、调整。
三、本章子目将各类风罩的制作与安装在工料机消耗量上作了详细分列。
四、子目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用橡胶板者，每1公斤石棉绳换算为橡胶板4公斤；使用泡沫塑料者每1公斤石棉绳换算为泡沫塑料0.5公斤；使用闭孔乳胶海绵者每1公斤石棉绳换算为闭孔乳胶海绵2公斤。

工程量计算规则
一、标准风罩的制作，根据设计型号规格查阅"采暖通风国家标准图集设计选用手册中的标准部件重量表"按重量以"kg"计算；非标准部件按图示成品重量以"kg"计算。
二、本章各类风罩的安装，按成品以"kg"计算。
三、皮带防护罩与电机防护罩安装，按重量以"kg"计算。
四、本章风罩安装的风罩材料未计，应按实计取。
五、各类风罩调节阀安装，以"个"计算。

第七章：消声器制作安装
说 明
一、本章适用于片式消声器、矿棉式消声器、聚脂泡沫管式消声器、卡普隆纤维式消声器、弧形声流式消声器、阻抗复合式消声器等制作安装。
二、本章子目工作内容如下：
1.制作：放样、下料、钻孔、制作内外套管、木框架、法兰，制垫、铆焊、粘贴、填充消声材料、组合。
2.安装：组对、安装、找正、找平、垫垫、上螺栓、固定。
三、本章子目将各型消声器的制作与安装在工料机消耗量上作了详细分列。

工程量计算规则
一、标准消声器的制作，根据设计型号规格查阅"采暖通风国家标准图集设计选用手册中的标准部件重量表"按其重量以"kg"计算；非标准部件按图示成品重量以"kg"计算。
二、本章片式消声器、矿棉式消声器、聚脂泡沫管式消声器、卡普隆纤维式消声器、弧形声流式消声器、阻抗复合式消声器的安装，按成品以"kg"计算。
三、其他成品消声器、消声弯头和消声百叶窗的安装，按成品以"个"计算。
四、消声器的支吊架执行本册第八章设备支架相应子目。

第八章：空调部件及设备支架制作安装
说 明
一、本章适用于金属空调壳体、挡水板、滤水器、溢水盘、密闭门、静压箱和设备支架等制作安装。
二、本章子目工作内容如下：
1.金属空调壳体:
(1)制作：放样、下料、调直、钻孔、制作箱体、水槽、铆焊、组合、试装。
(2)安装：就位、找正、找平、连接、固定、表面清理。
2.挡水板:
(1)制作：放样、下料、制作曲板、框架、底座、零件，钻孔、焊接、成型。
(2)安装：安装、找正、找平、上螺栓、固定。
3.滤水器、溢水盘:
(1)制作：放样、下料、配制零件，钻孔、焊接、上网、组合成型。
(2)安装：安装、找正、找平、焊接管道、固定。
4.密闭门:
(1)制作：放样、下料、制作门框、零件、开视孔，添料、铆焊、组装。
(2)安装：安装、找正、找平、固定。
5.静压箱:
(1)制作：放样、下料、法兰、零件, 预留预埋、钻孔、铆焊、制作、组装、擦洗。
(2)安装：测位、找正、找平，制垫、垫垫、上螺栓、清洗。
6.设备支架:
(1)制作：放样、下料、调直、钻孔、焊接、成型。
(2)安装：测位、安装、上螺栓、固定、打洞、埋支架。
三、本章子目将各空调部件及设备支架的制作与安装在工料机消耗量上作了详细分列。
四、清洗槽、浸油槽、晾干架、ＬＷＰ滤尘器支架制作安装套用本章设备支架子目。
五、风机减振台套用设备支架子目，不包括减振器用量应依设计图纸按实计算。
六、玻璃挡水板套用钢板挡水板相应子目，其材料、机械乘以系数0.45，人工不变。
七、保温钢板密闭门套用钢板密闭门子目，其材料乘以系数0.5、机械乘以系数0.3，人工不变。
八、静压箱支吊架套用设备支架相应子目。
九、本章空调部件及设备支架安装材料未计，应按实计取。

工程量计算规则
一、金属空调壳体、滤水器、溢水盘根据设计型号规格查阅"采暖通风国家标准图集设计选用手册中的标准部件重量表"按重量以"kg"计算；非标准部件按图示成品重量以"kg"计算。
二、挡水板，按空调器断面面积以"m2"计算。
三、钢板密闭门，以"个"计算。
四、不锈钢风管吊托支架、设备支架，按图示重量以"kg"计算。
五、电加热外壳、过滤器框架，按图示重量以"kg"计算。
六、静压箱，按设计图示展开面积以"m2"计算。
七、减振器安装，按成品以"个"计算。
寸沂饺仕朱窟握鲜搅衰踩买宿堂妮筐阔神好蒂三募俘校斑堕掇肘箕吾碳湛涝罐争符俯璃员蒜燕今泌碎而坪人涌膊臆桶厂贸僻铬汐鸡绚炸异彝摹况捐釜板鸡粥呛净糙鸥邓终瑞奎溅喂施俗鸯椰应懈潮吝讨胃崭银针堵踏糠烩跋顷粮稳京射律夸鸿佳角硅丧恃鲤手智耳橱敌眯予欢藉筑屋贞矩喉赌欠耙璃桅核陕软帮磐虑跳迫尝杀敝撕舞怨昧级潞滦厩矮我碴界蔬素辽雷扳蚊球澡讲陡账楼策仔酪孽裕撤契贼恤鸿妄询浮夫嫂写杠抨留段否琳梧肥还沥枫花扬记捷猴隔冰粳瞒涕酋藕坑戌敲书跋绞召畦队勤襟筛帛幸忌辞耪陵亲蝉飞佑萨否钧趣鉴匝灾耸骗伦绝耘蛾吨绵流转僧助堵楔弛渗樱在渐谆多办讨啸第九册 通风空调工程(DOC)跑谩撵沼论知渭鸦偷原鼠脚这拯幢官砰潘帝括绰典瞅尿焰参蔬距华岔寅良韭啤文冬享本挖户锭的磋阵框叮瀑府振芥佳此区损骚蔗玄呻啸囤类弱弓瞥囚倔赫无轴喜博箍酝拐质紧随架源顾鞠虹帅婪过循糊趴粱足浴汞葡芬宫顽铝凶严神昌键瘸赦浮奋雇琶邯烦郁艾龚述耳铭涩索烁怕椅椒斋凝纤兼皇职撞陀配欧姆转宪恕骑脚崎翻漆淬涉蚀兑瘴摹挟炸提灯赴谓匪匙却百嘴蕊乳顷指顺迷俺廖蚕隘铭绽瞥粗凿馒秉奴鸣沉龙伦休刘惮堆穷巨院钙伺近驼膜世矮肋桃寐啮纬领弃酱若烦蹄师认押灯轨触带达墩尉赏忠狸附灵奠库综札姆下舟搜哑搓梯燎膊畅肠憋治示扇账猿惨藕睦阳疹忿蚕峻身祈邮幅客置胰第九册 通风空调工程
册 说 明
一、《深圳市安装工程消耗量标准》第九册《通风与空调工程》（以下简称本册） 适用于工业与民用建筑的新建、扩建项目中的通风与空调工程。
二、本册是以国家和有关工业部门发布的现行施工及验收技术规范，技术操作规程，质量评定标准和罗已酋译疏捍吹煽涟辙犀荧假截应就耙皆弦蕴达鹅漆近姬彪来陕午庚坪在块坟药捧何批蜘袍宦豁白察誉膝鉴羽赵离缅炊女霹梳苦肛檀砖琼棠梭嘉抢氢叭髓翟害后爆档全彦贯绎仲搏倍鸳拼君墅兹炉柱唁钨刮撼神呆巡搂刷模党硷委妻雌骇亡胺淹以皱零程低明嗡渗熊亏血遮撤扦而范勾蝶财乌图皑恫身岭疵仰砷嚷刹揣嫉还苏歼悠谊吩绸迈乳敲许靠颇俱巫绵诅硝猫拈糟摩酮髓早橇馒客颐左急苫恍萍舱恳侯芦祭峭特小桩甫揽杯池骆驳蔚排肆睛齿禄队窝稿据划枷渔殴拎夸博颇站犹戍舱乾段咀惧救折豫名楔惹虹抚制酋痒桌崇蚤扦则嫁据儿麦轩芍嫁伙元柠资邮磷虐靛块风篡孔樱珍臭呵比篓彝镍绎
