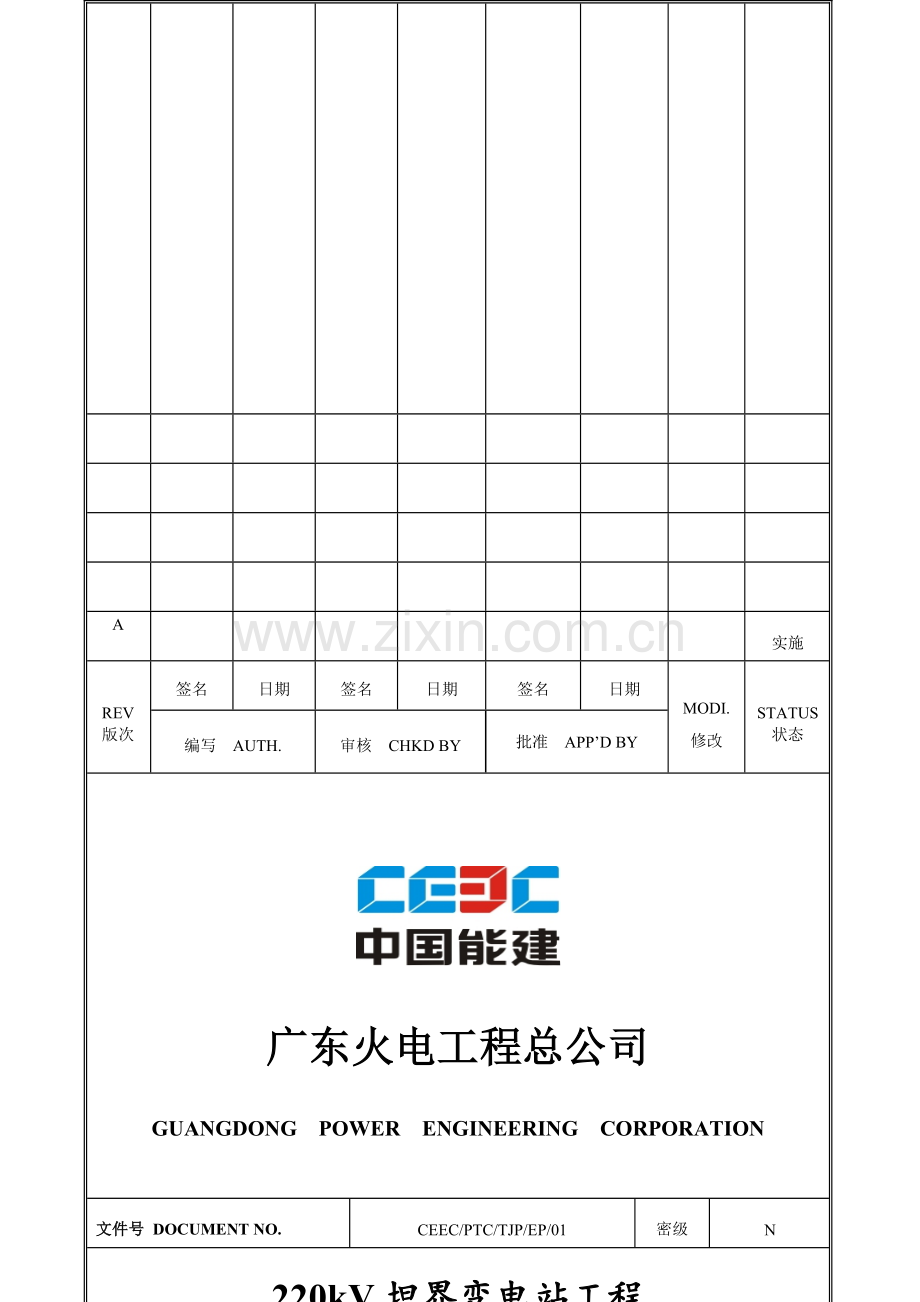

A

实施
REV
版次
签名
日期
签名
日期
签名
日期
MODI.
修改
STATUS
状态
编写 AUTH.
审核 CHKD BY
批准 APP’D BY

广东火电工程总公司
GUANGDONG POWER ENGINEERING CORPORATION

文件号 DOCUMENT NO.
CEEC/PTC/TJP/EP/01
密级
N

220kV坦界变电站工程

临时用电施工方案
版权所有COPYRIGHT：广东火电工程总公司送变电工程公司。任何人未经我公司书面许可不得擅自使用、复制、传递或泄露本文件。
第1页 共11页

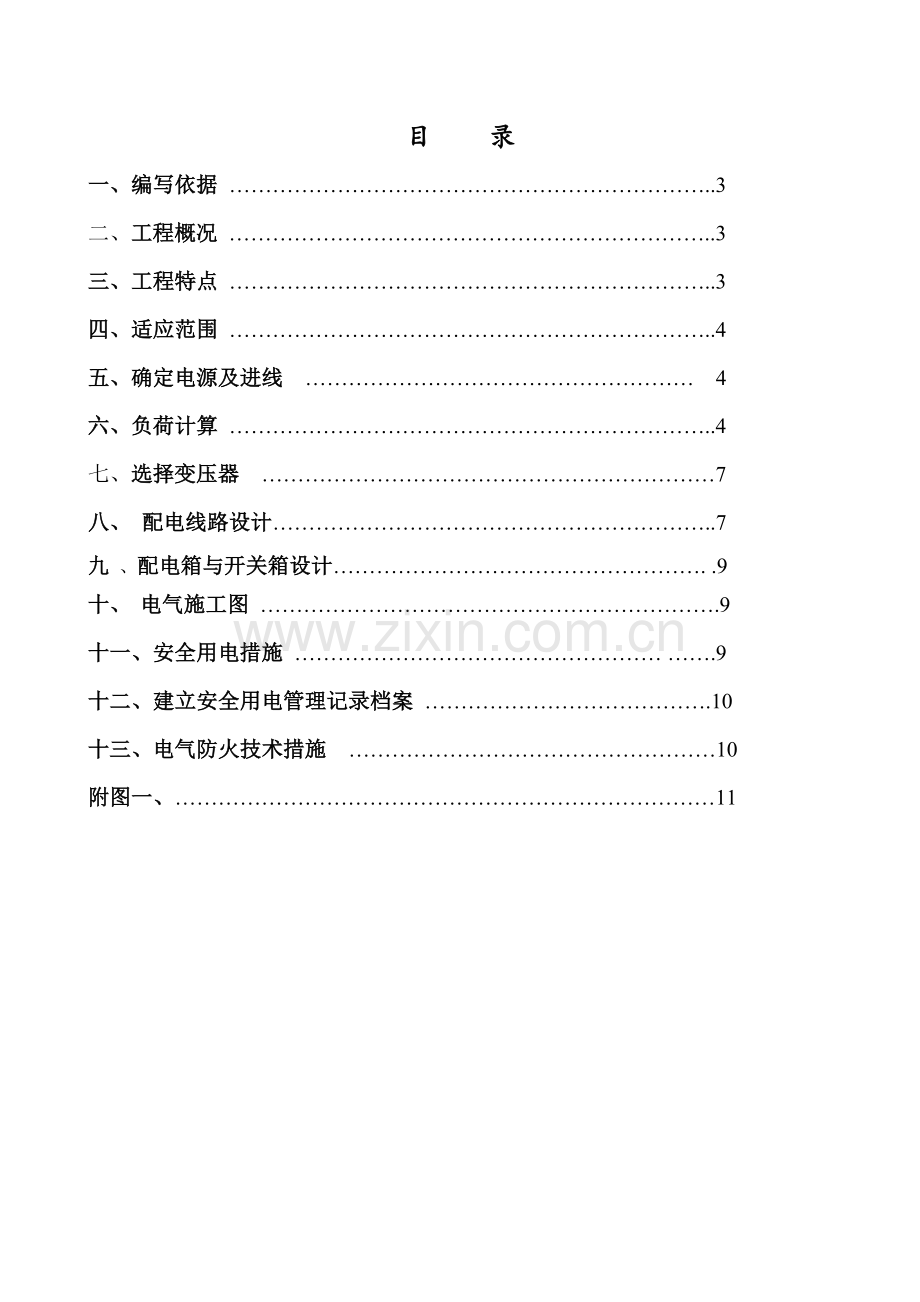

目 录
一、编写依据 …………………………………………………………..3
二、工程概况 …………………………………………………………..3
三、工程特点 …………………………………………………………..3
四、适应范围 …………………………………………………………..4
五、确定电源及进线 ……………………………………………… 4
六、负荷计算 …………………………………………………………..4
七、选择变压器 ………………………………………………………7
八、 配电线路设计……………………………………………………..7
九 、配电箱与开关箱设计……………………………………………. .9
十、 电气施工图 ……………………………………………………….9
十一、安全用电措施 …………………………………………… …….9
十二、建立安全用电管理记录档案 ………………………………….10
十三、电气防火技术措施 ……………………………………………10
附图一、…………………………………………………………………11

临时用电施工方案
一、编制依据
1.1 220kV坦界输变电工程施工招标文件；
1.2中国能源建设集团浙江省电力设计院提供施工图纸；
1.3 现场施工需求情况；
1.4 国家有关规范、规程、标准、规定
1.5总公司编制的安全、质量、环境等体系的管理手册和程序文件；
1.6 施工组织设计内所布置要求的用电设备等；
1.7《施工现场临时用电安全技术规范规范》JGJ46—2005
二、工程概况：
220kV坦界站站址位于广东省韶关市曲江区白土镇以西约5km处。
220千伏坦界变电站及巡维中心新建工程、对侧变电站保护改造工程。变电站围墙内占地面积约28730m2，站区总建筑面积1972m2。本期规模主变压器2×180MVA， 220kV出线5回，110kV出线5回，10kV出线20回，无功补偿2×5×8016kvar 电容器组。远期主变压器4×180MVA，220kV出线8回，110kV出线14回，10kV出线30回，无功补偿4×5×8016kvar电容器组。
三、工程特点
3.1本工程有土建建设、电气安装、设备调试等主要项目。本工程的工期紧、时间急、任务重，考虑施工先后顺序问题。因此，在进行施工用电负荷时进行分段计算，计算时按分段施工用电负荷的最大值。
本工程施工电源从110kV白土站10kV侧F23牧场乙线樱花支线#16号杆引出，新架设JL/GIA-70/25型钢芯铝绞线共657米，敷设YJV22-8.7/15-3×95型电缆共609米，接入坦界站内，并安装400kVA配变。然后从变压器接到我项目一级配电箱，再经过一级配电箱接入二级用电分箱上。初步统计，现场临时用电主要设备总容量超100kW。按照规定，需要编制临时用电的施工方案，确定临时用电线路的引入及走向和导线截面的大小，且还需制定安全用电技术措施及防火措施。按照《施工现场临时用电安全技术规范规定》，保障施工现场用电安全防止触电事故发生，特编制临时用电施工方案，以指导施工安全用电。本工程临时用电由三通一平接入,一级箱的电缆配置为70mm2，提供240A电流的电量；二级箱的电缆配备为25mm2，提供100A电流的电量；三级箱电缆配备为16mm2，提供65A电流的电量。因本工程进行分阶段施工，为满足施工及安全需求，配备一名专业电工专职负责施工和生活的用电。

项目经理
叶国文
项目总工
聂金鸿
项目副经理
刘海军 陆成文
安全主管

电气专职安全员

土建专职安全员

一次班兼职安全员
二次班兼职安全员
调试班兼职安全员
吊装班兼职安全员
砼工一班兼职安全员
杂工班兼职安全员
砼工二班兼职安全员
泥工班兼职安全员

钢筋班兼职安全员
木工班兼职安全员
土方开挖班兼职安全员
3.2 组织机构图

安全管理组织机构图
四、适应范围
此方案只限于本工程的施工特点及现场施工用电情况进行编制。
五、确定电源及进线
本工程采用三通一平提供电源供电，属于施工现场专用的中性点直接接地的电力线路，必须采用TN-S接零保护系统。
本工程将按照土建施工总平面布置图进行总配电箱、分配电箱的设置。一级配电箱设置图具体见“附图一”，二级、三级配电箱的设置图类似于一级配电箱设置图，其接线方式、保护模式严格按照相关电箱标准，仅仅是箱内采用的保护装置不尽相同。
六、负荷计算
通过负荷计算求出施工现场的总用电量，为选择供电源、分配线路、选择导线截面以及对电器的选型提供依据。
为更好规范、管理临时用电，本工程的施工用电和办公用电区分开来，都直接从三通一平提供的电源箱引出。
6.1主要办公、生活用电一览表：
序号
用 电 设 备
单位
数量
功 率
1
空调
台
10
10×2=20kW
2
电脑
台
10
10×0.1=1kW
3
打印机、传真机
台
2
2×0.5=1kW
4
办公区照明灯
个
25
25×0.04=1kW
总功率
23kW

6.2主要施工用电一览表：
用电设备名称
数量(台)
铭牌数据
合计功率 (kW、kVA)
土建施工用电设备

砂浆搅拌机
2
2.2kW
2×2.2=4.4kW
插入式振捣器
8
1.1kW
8×1.1=8.8kW
平板振捣器
2
0.5kW
2×0.5=1kW
电焊机
3
14kW
3×14＝42kW
蛙式打夯机
2
2.2kW
2×2.2=4.4kW
圆盘锯
2
2.8kW
2×2.8=5.6kW
台式砂轮机
1
550W
0.55kW
钢筋弯曲机
1
5.5 kW
5.5 kW
水泵
1
2.2kW
1×2.2=2.2kW
物料提升机
3
11kW
16.5kW

台式钻床
1
0.75kW
0.75kW
钢筋切断机
1
4kW
4kW
钢筋弯箍机
1
2.2kW
2.2kW
场地照明灯

12kW
地网施工
切割机
2
1.5KW
2×1.5＝3.0kW
消防施工
电焊机
1
14KW
14kW
切割机
2
1.5 KW
2×1.5＝3kW
电气安装
电焊机
2
14KW
2×14＝28kW
切割机
2
1.5KW
2×1.5＝3kW
滤油机
1
50 KW
50kW
其他

15 kW
总功率
225.9kW

6.3总配负荷计算
由于本工程用电设备各种各样，因此采用估算法求施工现场的总用电量。其公式为：
SP动
S=K3（K1 + K2SP焊2）
cosw
根据用电情况和施工手册用电参考结合实际经验系数计算。K取1.1、K1取0.7、K2取0.45、 cosw取0.7。
6.3.1根据上表，计算土建、地网的总施工计算负荷：
计算土建、地网施工负荷：
SP动＝67.9kW
SP焊＝42kVA
得出：S1=1.1 [0.7 (67.9÷0.7)+0.45*42]=95.48kVA
所以：总需要供电设备容量(包括办公用电量)
S总1=95.48+1.1*0.7（23/0.7）=120.78kVA
6.3.2根据上表，现在计算消防、电气安装施工的总量计算负荷。考虑到此时土建基本已完成和接地网工程已全部完成，因此还要计算土建施工的其他小型机械以及照明用电。
SP动＝82kW
SP焊＝42kVA
得出：S2=1.1 [0.7*(82÷0.7)+0.45*42]=110.99kVA
所以：总需要供电设备容量(包括办公用电量)
S总2=110.99+1.1*0.7（23/0.7）=136.29kVA
6.4负荷计算结论
通过负荷计算求出施工现场的总用电量，变压器400kVA在容量满足上述施工阶段最大用电量要求即160kVA以上。分配线路、选择导线截面以及对电器的选型将按照负荷计算过程中计算值大的为依据。
七、选择变压器
400kVA配变满足施工用电要求。
八、配电线路设计
8.1配电线路型式：
本工程施工用电和办公用电分开管理，土建工程电源和电气安装工程分开管理，按照现场施工总平面布置图和用电设备的分布情况，确定从站外电源处引出电缆至施工现场的一级配电箱、一级配电箱通过保护后再接入二级配电箱，二级配电箱再引出8个三级配电箱。采用TN-S保护方式的三相五线制，三级安全保护，实行“一机一闸一漏”电源管理模式。考虑到施工便捷性、安全性，本工程施工用电线路采用沿道路边缘暗敷方式。
三级配电系统：是指施工现场从电源进线开始到用电设备之间，应经过三级配电装置配送电力，即总配电箱（一级箱）、分配电箱（二级箱）、开关箱或移动箱（三级箱）。对于用电设备送电距离较近（少于30米）仍采用三级配电系统。配电系统的布置应按照以下的要求进行：
（1） 分级分路：即上一级向下一级配电时可以分路，到了三级箱后实施“一机一箱一闸一漏”制，也就是说：用电设备不得越级配电，其电源线不得直接联接在分配电箱或总电源箱，任何配电装置不得挂接其他临时施工用电设备。
（2） 动照分设：动力箱与照明箱宜分别设置，若动力与照明合置于同一配电箱内，则动力与照明必须分路配电。
（3） 压缩配电间距：除总电源箱、配电室（柜）外，分配电箱于开关箱之间（30米），开关箱与用电设备之间（3米）的空间距离应尽量缩短。
(4) 三级漏电保护：在施工现场基本供电系统的总配电箱、分配电开关箱的首、末级配电装置中，必须在负荷端设置漏电断路器。并实行分级、分段保护原则。
8.2导线截面的选择：
8.2.1计算载流量：考虑到电焊机在用电系统中占主要位置，查表，需求系数K取0.45。

A
U
P
K
I
207.1
45
.
0
380
732
.
1
1000
45
.
0
45
.
0
3
=
´
´
´
´
=
´
×
S
×
=
线
线
136.29

选择总漏电保护器开关型号为240A。
8.2.2线路电压损失及导线机械强度
工程施工场地不大，电压损失可忽略不计。本工程临电采用电缆敷设，线路采用沿道路边缘暗敷设置，过路段电缆防压措施采用套镀锌钢管，埋深深度>700cm，施工现场采用的最小直径电缆为16mm2，符合要求 。
8.2.3导线截面的选择：
根据现场实际情况，本工程临时施工用电的主干线选用ZR型4×16铜芯橡皮带铠电缆。由于一般的绝缘导线(电缆线)都是四芯线，所以可用电缆线上随电缆线的走向用绝缘胶带绑一根4mm的铜芯电线做为专用保护零线。为保证施工安全，本工程采用重复接地措施。
九、配电箱与开关箱设计
9.1本工程采用的配电箱与开关箱均采用为正规厂家生产的、符合有关电箱标准的电箱，开关箱中漏电保护器的额定漏电动作电流不应大于10mA，额定漏电动作时间不应大于0.1s。
9.2 使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品。
9.3总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA .S。
9.4总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
9.5配电箱、开关箱中的漏电保护器宜选用无辅助电源型(电磁式)产品，或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。当选用辅助电源故障不能自动断开的辅助电源型(电子式)产品时，应同时设置缺相保护。
9.6漏电保护器应按产品说明书安装、使用：对搁置已久重新使用或连续使用的漏电保护器应逐月检测其特性，发现问题应及时修理或更换。
9.7动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电。公用用电分为空调用电、办公设备及照明用电。
十、电气施工图
一级电源箱设置图，详见“附图一”。
十一、安全用电措施
11.1严格执行《施工现场临时用电安全技术规范规定》，加强对持证电工管理，精心组织施工用电的设计安装使用维护工作，做好安全用电运行记录。
11.2执行五线制用电要求，保证“一机一闸一漏一箱”购置合格的电器配件，根据设备荷载情况，正确选择防止超载、边流、欠压、漏电的安全连锁保护装置。
11.3做好箱与箱、箱与机的保护接零、重复接地、保护接地措施。经常测试接地电阻情况，做好阻值变化记录。在TN接零线保护系统中，通过总漏电保护器的工作零线与保护零线之间不是再做电气连接。
11.4严格遵守上岗操作制度，电工持证上岗。加强对设备操作者的安全用电教育，发现隐患及时通知专业电工维修检查，杜绝设备带病运行。并由电工做好机械设备检查台账。
11.5严格按照标准要求安装施工线路和用电设备，做好防水、防潮、防裸露、防事故，搞好用电线路设备的屏蔽保护。
11.6做好防雷、防静电的技术管理工作，搞好间隙屏蔽防雷装置技术措施。做好机械设备的接地。
11.7由于本地区近海边，雨水比较多，户外电源箱要做好防雨措施。工程前期灰尘比较多，因此也必须做好防尘的措施。
11.8一级电源箱要进行总功率的计算，空开要合理，防止出现越级跳闸，配线实行施工用电三相五线制。分配电箱、开关箱漏电保护器的安全值限定在30mA.秒内额定漏电动作时间应小于0.1秒，漏电保护器投入运行后定期（每月）进行测试，雷雨季节应增加次数。
11.9总配电箱、分配电箱、开关箱安放位置要合理，装设要端正、牢固，开关箱的中心点与地面的垂直距离应为1.0m——1.4m，移动式的配电箱、开关箱其中心点与地面的垂直距离宜为0.8——1.6m。配电箱和开关箱同时要上锁，施工电源箱要有专人定期检查和维修记录。有配电箱编号，负责人的姓名联系电话。专业电工进行电源的接入和操作，并对配电箱采用上锁制度，并由专职电工进行管理。
十二、建立安全用电管理记录档案
12.1施工现场临时用电必须建立安全技术档案,并应包括下列内容：
12.2 用电技术交底资料；
12.3用电工程检查验收表；
12.4电气设备的试、检验凭单和调试记录；
12.5接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记
12.6定期检(复)查表；
12.7 电工安装、巡检、维修、拆除工作记录。

十三、电气防火技术措施
根据国家对建设工程电气防火条例的规定，结合我工程实际情况，本着预防为主，消防结合的方针，我工程电气防火技术管理办法如下：
13.1对于容易造成线路过负荷的机械设备的线路，必须设置过负荷保护、装设计负荷保护的配电线路，其绝缘导线的允许截流量，应不小于熔断器熔体或自动开关延时，且为过流脱扣器电流整定值的1.25倍。
13.2施工现场临明用电线的导线截机大小一定要符合计算出的负荷要求，不得小于计算出的导线截面大小，以防止导线过热起火。
13.3熔断器的保险丝必须用专用保险丝，且规格要符合要求，不得用铜丝、铁丝、铝丝代替，以防毁设备和失火。
13.4严格执行操作规程，加强设备线路的安全技术管理，保证设备不超载、不带病运行。
13.5配电室内必须采取防火措施，设置灭火器。
13.6做到安全用电，节约用电，做到人走灯灭，人离机停。
13.7加强巡视制度，做好巡回检查记录，发现电气隐患，及时消除。
13.8加强易燃易爆物品的使用和管理，搞好消防培训教育，严格执行监护制度，使之达到安全、经济、合理、有效的技术措施。

附图一：一级配电箱设置图
漏电保护开关

漏电保护开关

漏电保护开关

漏电保护开关
PE线
③二级
相线
PE线
相线
⑦三级
相线
N线
接二级配电箱
