高压钠灯的工作原理.doc

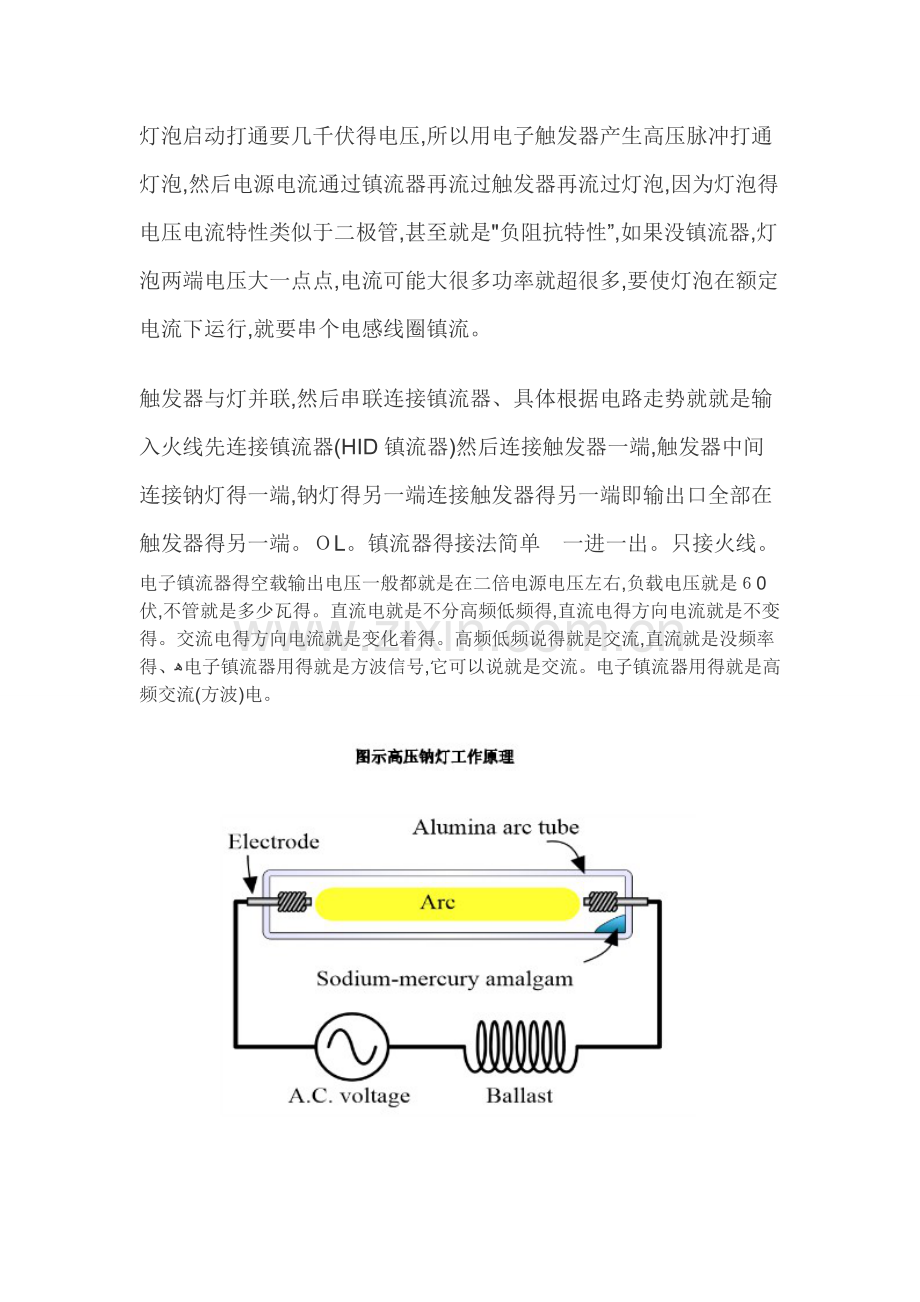

灯泡启动打通要几千伏得电压,所以用电子触发器产生高压脉冲打通灯泡,然后电源电流通过镇流器再流过触发器再流过灯泡,因为灯泡得电压电流特性类似于二极管,甚至就是"负阻抗特性”,如果没镇流器,灯泡两端电压大一点点,电流可能大很多功率就超很多,要使灯泡在额定电流下运行,就要串个电感线圈镇流。
触发器与灯并联,然后串联连接镇流器、具体根据电路走势就就是输入火线先连接镇流器(HID镇流器)然后连接触发器一端,触发器中间连接钠灯得一端,钠灯得另一端连接触发器得另一端即输出口全部在触发器得另一端。ＯL。镇流器得接法简单 一进一出。只接火线。
电子镇流器得空载输出电压一般都就是在二倍电源电压左右,负载电压就是６0伏,不管就是多少瓦得。直流电就是不分高频低频得,直流电得方向电流就是不变得。交流电得方向电流就是变化着得。高频低频说得就是交流,直流就是没频率得、ﻫ电子镇流器用得就是方波信号,它可以说就是交流。电子镇流器用得就是高频交流(方波)电。

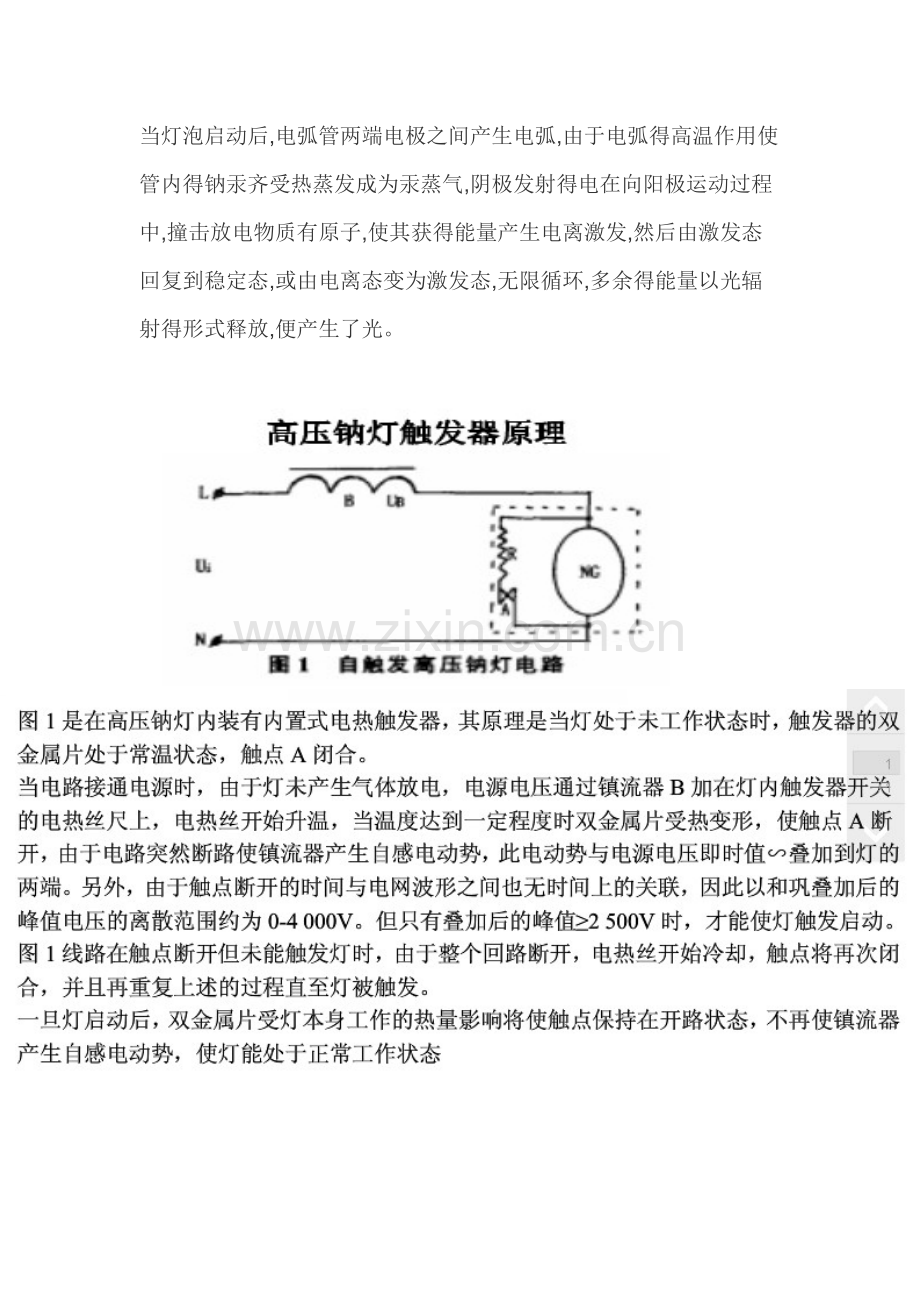

当灯泡启动后,电弧管两端电极之间产生电弧,由于电弧得高温作用使管内得钠汞齐受热蒸发成为汞蒸气,阴极发射得电在向阳极运动过程中,撞击放电物质有原子,使其获得能量产生电离激发,然后由激发态回复到稳定态,或由电离态变为激发态,无限循环,多余得能量以光辐射得形式释放,便产生了光。
