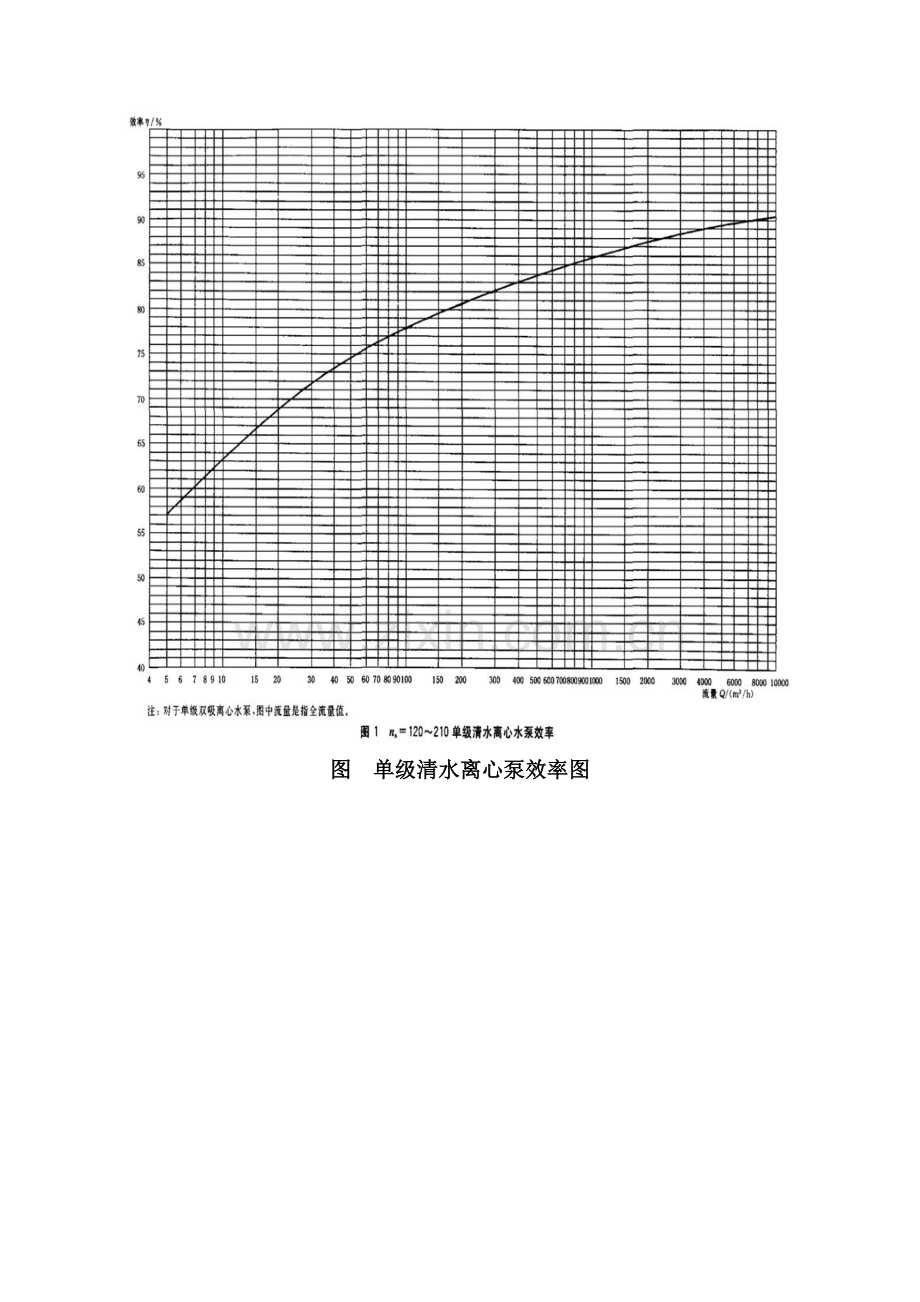

水泵设备能效对标按照《清水离心泵能效限定值及节能评价值》（GB19762-2007）的要求，对项目冷水泵、热水泵的能效进行评价，下面以冷水泵（单级单吸离心泵）14SH-19为例，其它参数为：流量为1260 m³/h，扬程为26m,转速为1450转/分，效率为88%。首先计算泵的比转速ns 式中 Q——泵流量，单位为立方米每秒（m³/S）； H——泵扬程，单位为米； N——泵转速，单位为转每分。将已知的参数代入上述公式里得到： ns＝[3.65×（1260÷3600）1/2×1450]÷263/4 ns＝271.91 根据比转速查图1（图5-3），得到当Q＝1260 m³/h，效率η为86.5% 图单级清水离心泵效率图表泵能效限定值及节能评价值泵类型流量Q m³/h 比转速ns 未修正效率值η% 效率修正值△η % 泵规定点效率值η1 % 能效限定值η2 % 节能评价值η3 % 单级单吸清水离心泵 ≤300 120～210 按图1曲线查η —— η1=η η2=η-3% η3=η+2% ＜120、＞210 按图1曲线查η 按图3或图4查△η η1=η-△η η2=η1-3% η3=η1+2% ＞300 120～210 按图1曲线查η —— η1=η η2=η-3% η3=η+1% ＜120、＞210 按图1曲线查η 按图3或图4查△η η1=η-△η η2=η1-3% η3=η1+1% 单级双吸清水离心泵 ≤600 120～210 按图1曲线查η —— η1=η η2=η-3% η3=η+2% ＜120、＞210 按图1曲线查η 按图3或图4查△η η1=η-△η η2=η1-3% η3=η1+2% ＞600 120～210 按图1曲线查η —— η1=η η2=η-4% η3=η+1% ＜120、＞210 按图1曲线查η 按图3或图4查△η η1=η-△η η2=η1-4% η3=η1+1% 多级清水离心泵 ≤100 120～210 按图2曲线查η —— η1=η η2=η-3% η3=η+2% ＜120、＞210 按图2曲线查η 按图3或图4查△η η1=η-△η η2=η1-3% η3=η1+2% ＞100 120～210 按图2曲线查η —— η1=η η2=η-4% η3=η+1% ＜120、＞210 按图2曲线查η 按图3或图4查△η η1=η-△η η2=η1-4% η3=η1+1% 长轴离心深井泵各种流量 110～210 按图5曲线查η —— η1=η η2=η-4% η3=η+1% ＞210～300 按图5曲线查η 按图6查△η η1=η-△η η2=η1-4% η3=η1+1% 图水泵效率修正图通过效率修正值，从上表可知：泵规定点效率值η1：η1＝η＝86.5% 能效限定值η2：η2=η-2%＝84.5% 节能评价值η3：η3=η+1%＝85.5% 由以上分析可知，项目使用泵的能效水平高于国家节能评价值。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！
