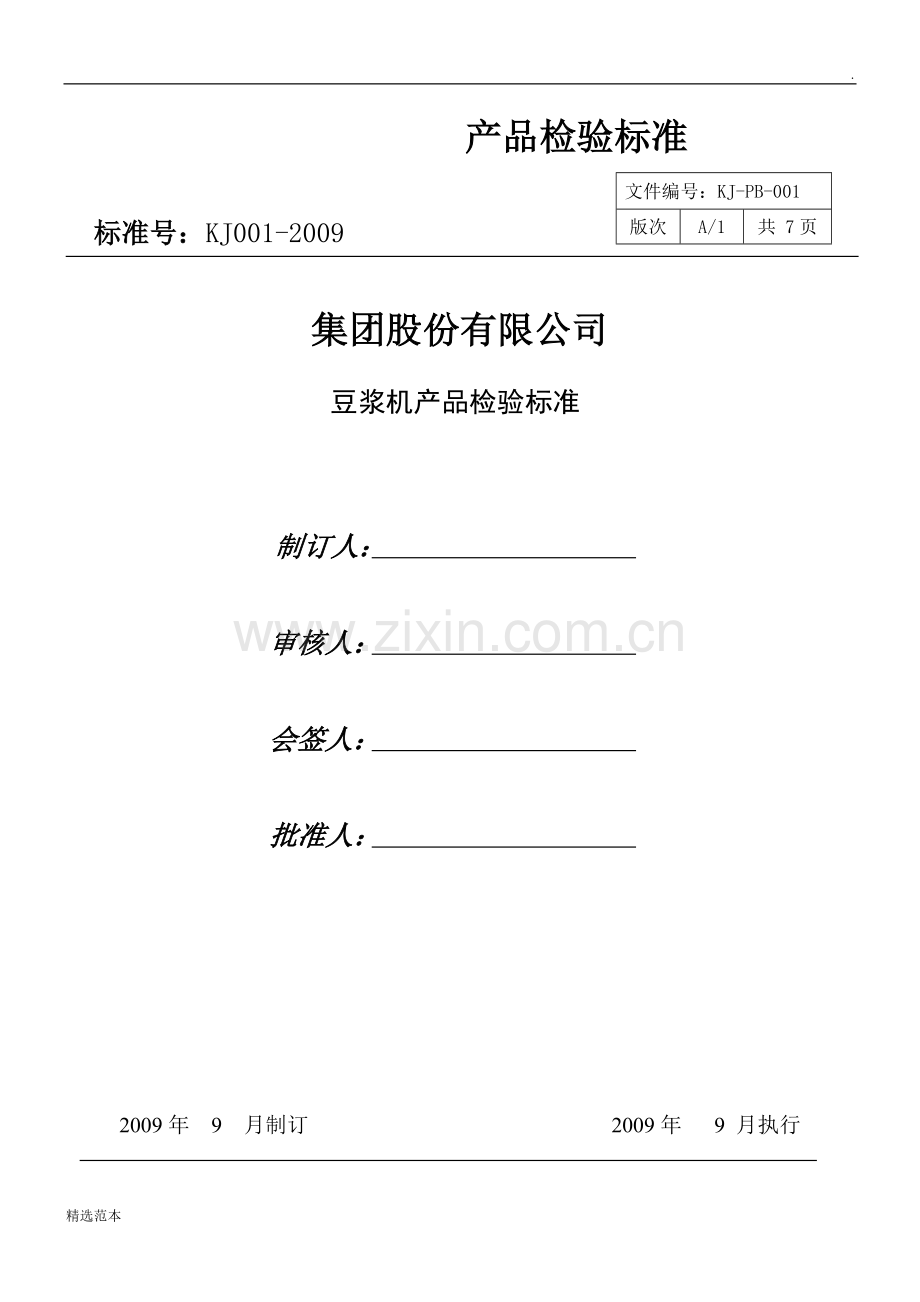

豆浆机检验标准.doc

.

产品检验标准
文件编号：KJ-PB-001
版次
A/1
共 7页

标准号：KJ001-2009

集团股份有限公司

豆浆机产品检验标准

制订人：

审核人：

会签人：

批准人：

2009年　9　月制订　　　　　　　　　　　　　　2009年 9 月执行

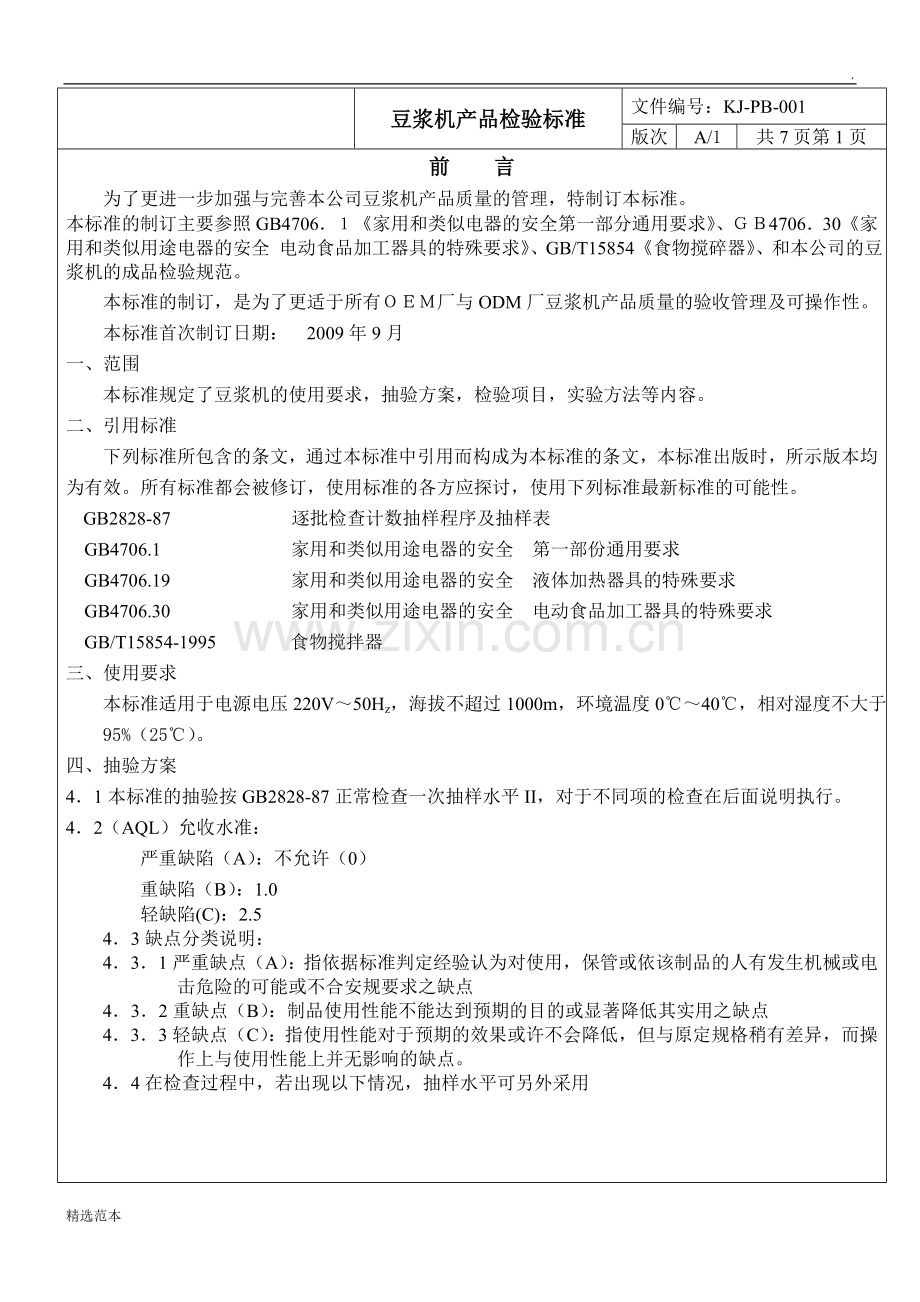

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第1页
前 言
为了更进一步加强与完善本公司豆浆机产品质量的管理，特制订本标准。
本标准的制订主要参照GB4706．１《家用和类似电器的安全第一部分通用要求》、ＧＢ4706．30《家用和类似用途电器的安全 电动食品加工器具的特殊要求》、GB/T15854《食物搅碎器》、和本公司的豆浆机的成品检验规范。
本标准的制订，是为了更适于所有ＯＥＭ厂与ODM厂豆浆机产品质量的验收管理及可操作性。
本标准首次制订日期： 2009年9月
一、范围
本标准规定了豆浆机的使用要求，抽验方案，检验项目，实验方法等内容。
二、引用标准
下列标准所包含的条文，通过本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨，使用下列标准最新标准的可能性。
GB2828-87 　 逐批检查计数抽样程序及抽样表
GB4706.1 家用和类似用途电器的安全 第一部份通用要求
GB4706.19 　 家用和类似用途电器的安全 液体加热器具的特殊要求
GB4706.30 　 家用和类似用途电器的安全 电动食品加工器具的特殊要求
GB/T15854-1995 食物搅拌器
三、使用要求
本标准适用于电源电压220V～50Hz，海拔不超过1000m，环境温度0℃～40℃，相对湿度不大于95%（25℃）。
四、抽验方案
4．1本标准的抽验按GB2828-87正常检查一次抽样水平II，对于不同项的检查在后面说明执行。
4．2（AQL）允收水准：
严重缺陷（A）：不允许（0）
重缺陷（B）：1.0
轻缺陷(C)：2.5
4．3缺点分类说明：
4．3．1严重缺点（A）：指依据标准判定经验认为对使用，保管或依该制品的人有发生机械或电击危险的可能或不合安规要求之缺点
4．3．2重缺点（B）：制品使用性能不能达到预期的目的或显著降低其实用之缺点
4．3．3轻缺点（C）：指使用性能对于预期的效果或许不会降低，但与原定规格稍有差异，而操作上与使用性能上并无影响的缺点。
4．4在检查过程中，若出现以下情况，抽样水平可另外采用

批准人

审核人

制订人

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第2 页
一般检查水平II（GII）

连续3个批次 连续3个批次
未出现B类问题 均合格

连续3个批次 连续3个批
有任何一批次出现 次都有 B类
B类问题 问题出现

一般检查水平I（GI） 一般检查水平III（GIII）

五、检查项目：
检查项目
检查内容
技术要求和质量标准
检验工具和方法
不合格分类
备注
包

装

部

份
箱体
外箱、彩盒不能严重脏污、破损
视检
C

产品型号规格必须与纸箱相对应，数量完整
视检
B

印刷
印刷品内容必须正确（箱麦、说明书、维修网卡、回邮表）不能出现漏印、错字
对比
B

字体正确、清楚、不能模糊、叠印现象
视检
C

标签贴纸不能出现漏贴，错用，不正确现象，位置错误
视检
B

制造日期、流水号不能出现漏印或错误
视检
C

标签贴纸必须贴端正，不能出现歪斜，浮起现象
视检
C

附件
说明书、维修网卡、回邮表、合格吊牌不能漏放、错用
视检
B

电源线、加料口盖、过滤网罩、清洗盘、杯体等配件不能少放、错放
视检
B

小塑料杯、牙刷等其它配件必须完全正确放入
视检
B

标志
产品上的标志必须正确，完整
对比
B

丝印部份不轻易擦去
擦拭实验
B
★
异物
产品内部不能有异物存在，如多余螺丝之类
摇动
A

包装袋
胶袋应打孔与有环保回收标志
视检
C

跌落
产品经跌落试验后不得出现：外观影响销售的缺陷；结构、零部件移位影响使用功能的缺陷；影响安全性能的缺陷
跌落实验
A
★
外
观
本体
产品整体颜色正确，不得出现严重色差，混色及影响外观缺陷
对比
B

有轻微影响外观缺陷（如划伤、缩水、变形、脏污、色差允许）但在离产品正前面、两侧面30厘米远处看不见，在离产品后面50厘米远处看不见。
视检
C

刀片
刀面无缺口，无凹凸，无破裂现象
视检
C

批准人

审核人

制订人

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第 3 页
检查项目
检查内容
技术要求和质量标准
检验工具和方法
不合格分类
备注
电热管和电极
表面无脏污、斑块状、凹凸不良现象
视检
C

无破裂、电镀不良现象
视检
B

边缘无毛边、缺口、破裂现象
杯体、电机座
表面应无明显的划伤、黑杂点、破裂不良现象
视检
C

边缘无毛刺、缺料现象
元
件
标志
电气元件应符合电器安全规定，且一些元件须有认证标志及证书编号和其它标志,如:电源线、熔断器、耦合器等
查证书
A
★
寿命
须提供寿命完整报告，必要时进行试验，应满足寿命要求：电源线摇动10000次，继电器20000次
试验
B
★

结
构
部
份
部件固定
零部件固定可靠正确，焊接件、夹紧件连接牢固
视检
B

螺丝
螺丝规格正确、锁紧、无断裂、滑牙现象
螺丝刀
C

过滤网罩
应能防止食物或液体飞溅
视检
B

与电机座配合紧密，能轻松取下
实际操作
A

控制板
PCB板和铜铂无断裂、破损现象
视检
B

各元件应无漏插，少插、插错规格型号
对比
B

元件应无假焊、漏焊、连焊现象
视检
B

各输出端在空载与负载情况下，输出端电压，功能须正确
量测
B

排插座与排插头的结合力≥5N
拉力计
B

PCB板上的标志应完整、正确
对比
B

密封圈
应能防止食物或液体渗入到可以引起电气和机械故障的部位
视检
B

应无毒、无味、必须符合卫生要求
查报告
B
★
电机
运转时应不产生较大的振动，晃动、异常噪音
试验
B

电机不应出现反转，产生火花
刀片
刀片口须经硬度处理

试验
B
★
批准人

审核人

制订人

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第 4 页
检查项目
检查内容
技术要求和质量标准
检验工具和方法
不合格分类
备注

防水
应在防干烧电极、防溢电极、控制板盒顶部补密封胶，以免水渗入
视检
B

功
能
指
标

电机低压启动
空载情况下，在120V电压条件下能正常启动3次
调压器
功率仪
B

负载情况下，在187V电压条件下能正常启动3次
打浆
豆浆机加工能力不得少于100g/min，出渣率不大于25%
实际操作
B

溅出
料杯盖应密封良好，溅出率（包括渗漏）不大于0.5%
试验
B

噪音
噪声应不大于80dB
噪音计
B
★
功率
加热功率P：-10%～+5%
功率仪
B

电机功率、P：+20%
温升
电机在1.06倍额定电压下，运行4小时，温升≤70K
电阻法
B
★
指示灯功能
操作各指示按键，指示功能应相对应，不能出现错误显示或不显示
实际操作
B

防干烧功能
水未浸没到防溢电极下端时，发热管电机应停止工作
实际操作
A

煮水
应能使水沸腾
视检
A

卫生要求
豆浆机内与豆浆接触的材料应符合国家有关食品卫生标准规定
查证书
A
★
安
全
指
标
电气强度
电气强度须能承受常温下2000V/10mA/3S；热态下1500V/10mA/3S不得出现闪络或击穿现象
耐压仪
A

绝缘电阻
热态绝缘电阻≥5MΩ；冷态绝缘电阻≥7MΩ
绝缘电阻仪
A

接地电阻
25A电流≤下0.1Ω
接地电阻仪
A

泄漏电流
在1.06倍额定电压下≤0.75 mA
泄漏仪
A

内部布线
应有效防止布线与毛刺、发热体或类似的棱缘接触
视检
A

应有效防止布线与运动部件接触
内部布线的绝缘应能经受住在正常使用可能出现的电气应力
当套管作为内部布线的附加绝缘来使用时，它应采用可靠的方式保持在位
铝线不能用于内部布线
多股线须安装在一起，必须采用夹紧装置的结构
黄/绿双色线只能用于接地线
批准人

审核人

制订人

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第 5 页
检查项目
检查内容
技术要求和质量标准
检验工具和方法
不合格分类
备注
机械强度
豆浆机在结构上应经受住在正常使用中可能会出现的野蛮搬运， 在外壳、灯罩可能薄弱点上用0.5J±0.04J的冲击能量打击三次，不应严重变形
试验
A
★
稳定性和机械危险
豆浆机应有足够的稳定性，以最不利的方式通过倾斜15°的台面，不斜倒试验来判定
试验
A
★
接线端子
用螺钉夹紧的接线端子应对其连接导线施5N的拉力不掉，同时不能损伤导线
拉力计
B
★
导线与端子铆接拉力≥50N
闭合端子保持力：10N≤F≤50N
排插头与排插座保持力≥5N
电源线连接及外部软缆和软线
电源线的有效长度：1.8m≤L≤2.0m
量具
B

电源线的标称截面积：φ≥0.75mm²；
量具
A
★
耦合器的保持力：2N≤F≤5N
拉力计
B
★
电源线经10000次弯曲试验后，应符合安规要求
摇摆试验
B
★
螺钉和连接
宽矩螺钉不应用来连接载流部件，除非它们能以彼此直接接触的方式夹紧这些部件
视检
B

载流连接螺钉应有锁紧防松装置
自攻螺钉不应用来连接载流部件
螺钉不应用于锌、铝等易于蠕变的金属制造
载流螺钉螺母回动力矩≥2.5kgfcm

结构螺钉、螺母上紧力矩≥1.5kgfcm
扭力计
B
耐热、耐燃和耐漏电起痕
非金属制成的外部零件,用来支撑带电部件(包括连接)的绝缘材料以及提供的附加绝缘和加强绝缘的热塑材料,应充分耐热
试验
A
★
球压试验:压痕直径≤2mm
非正常工作
豆浆机的结构应避免由于非正常操作或误操作而引起损害安全的火灾、机械损伤或触电事故，豆浆机须经电机堵转试验
试验
A
★
耐久性
豆浆机整机须经1000小时寿命试验
试验
B
★
说明
1、检查项目适用于豆浆机的成品验收和型式试验，关键零部件参照相关标准执行。
2、在检查项目备注档中有“★”符号的在成品验收过程中不作特殊要求，型式试验必须执行。
3、型式试验在下列情况之一中进行：
批准人

审核人

制订人

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第6页
A、OEM厂家ODM厂家送样；
B、设计、工艺或所用材料以及结构有重大改变时；
C、连续生产的产品，每年不少于二次；
D、时隔三个月以上再生产。
4、未列尽之检验项目以引用标准为准。
六、试验方法
6．1丝印擦拭试验
通过视检并通过用沾水的棉布擦试15秒，再用沾汽油或酒精（浓度为75%的棉布擦拭15秒来检查其合格性，丝印不能脱落。（或用3M600#的胶纸平铺在丝印表面，用力粘牢，然后迅速扯下胶纸，反复6次丝印不能脱落）
6．2跌落试验
将带包装的豆浆机吊起或两手托起，使包装底面与水泥地面平行，自由跌落在水泥地面上（水泥地面厚度不少于10cm）。采用“一角三棱边六个面”各跌落一次，跌落体的质量与跌落高度的关系见下表：
跌落体的质量 kg
跌落高度 mm
≤10
800
>10，≤25
600
>25，≤50
500

试验后：A、紧固件不能松动，产品不应受损伤；
B、带电部件的外露不能被试验指触及的情况除外；
C、通电时不应短路，功能正常；
D、能承受1800V/10mA/3S的电气强度，不出现闪络或击穿；
E、泄漏电流不超过0.75 mA；
F、绝缘电阻≥7MΩ；
G、接地电阻≤0.1Ω
6.3电气强度测试
带电部件和金属外壳之间的绝缘进行测试,I类电器：施加1800V/10mA/3S电压，应无击穿或闪络现象。
6．4泄漏电流测试
在1.06倍额定电压条件下，接通“L”、“N”、“E”三极进行测试，I类电器：泄漏电流不得大于0.75mA。
6.5接地电阻测试
设定接地电阻仪的电流输出为25A，测试接地端子或终点（电源插头E极）与每个易触及的金属部件之间，各电阻值不应大于0.1Ω。
6.6绝缘电阻测试
设定绝缘电阻仪的电流输出DC为500V，电源插头上的“L”与“E”极和“N”与“E”极进行测试，其值不应小于7MΩ。
6．7阻燃性试验：
用明火点燃后，把明火离开，被测物须在10S内自动熄灭。
批准人

审核人

制订人

豆浆机产品检验标准
文件编号：KJ-PB-001
版次
A/1
共7页第7页
6．8电源线摆动试验：
把电源线固定在摆动装置上，摆动件以90°角（在垂线的两侧各45°）摆动，弯曲次数为10000次，弯曲速率为每分钟60次，对软线施加5N的力试验后不应导致：
导线之间的短路；
任何导线的绞线断裂超过10%；
导线从它的接线端子上离开；
导线保护装置的松脱；
断裂的线丝穿透绝缘层并且成为易触及的。
6．9非正常工作
电机堵转试验
将电机的转子卡住，通以1.06倍的额定电压，以运转最长所允许的时间为周期进行试验，温升不能超过115K。
6．10耐久性
6．10．1电机耐久性
将1.06倍额定电压施加在电机上，通电20分钟，停电5分钟进行试验。
6．10．2发热管耐久性
将1.06倍额定电压施加在发热管上通电30分钟，停电10分钟进行试验。
七、关键零部件规定
为了保证我公司豆浆机产品质量稳定，故任何OEM与ODM厂家不得擅自改变，若须改变必须先送样到本公司品质部实验室，经实验测试合格，并经我公司相关人员批准后方可投入使用，否则被视为没有执行我公司产品质量合同协议行为。
批准人

审核人

制订人
