生命体征床垫监护系统.pptx

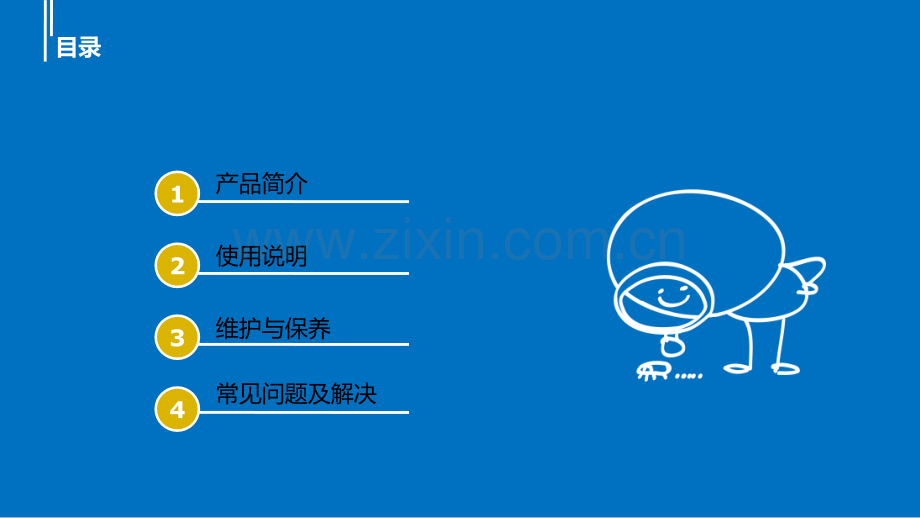

生命体征床垫监护系统 烟台汇通佳仁医疗科技有限公司目录1234产品简介使用说明维护与保养常见问题及解决生命体征床垫监护系统床垫简介【产品介绍】生命体征床垫网络监护管理系统(以下简称为“系统工作站”)是使用内置在床垫里的高感度压力传感器，探知人体的心跳、呼吸、身体活动等所产生的振动，采用无拘束的方式实现对心跳、呼吸、身体活动状态等信息的收集、分析、计算及传送，人体只要躺在床垫上便可实现对其生命体征的探测、信息传送、异常状态报警等，另外床垫上设有呼叫器，可随时将呼叫信号发送到系统工作站上。【产品组成与工作原理】本产品主要由工作站、床垫两大部分组成。其中工作站由数据库（VMS）：数据的存储；系统数据服务器端（Server）：数据接收、存储管理；系统数据客户端(Client)：数据录入、床位数据显示、数据报警三部分组成。本产品的工作原理：床垫内置压力传感器和微处理器；压力传感器采集人体的振动信息，由微处理器进行处理和发送，最终在工作站上显示人体的心跳值、呼吸值、体动信息和离床状态等。生命体征床垫监测系统简介显示体征状态：体动和离床显示心跳数显示体征状态显示呼吸数【产品性能】本产品是在非拘束的情况下测定人体的体征信息，具有如下功能（如左图）：【产品适用范围】适用于人体呼吸、心率等生命体征的辅助监测，及人体在床/离床状态的显示和报警等。【床垫尺寸】长宽高：191cm91cm10cm191cm83cm10cm（或根据用户要求定制）【工作条件】环境温度：540；相对湿度：85%；大气压力范围：70kPa106kPa；电源：220V10%501Hz；功率：15VA。心率值测量范围40bpm120bpm,wucham,误差5bpm呼吸数测量范围10bpm35bpm,误差5bpm生命体征床垫监护系统简介【产品禁忌】以下人群禁用：妊娠及哺乳期妇女；婴幼儿；严重心律失常患者；神志不清或精神失常者【产品标签】【使用年限】本产品的使用年限为5年。超过使用年限继续使用时，请务必进行包括更换部件在内的综合修理。使用说明生命体征监护床垫使用说明1.将床垫平整放在床上，根据标识找到床垫的电源接口及呼叫器接口2.将呼叫器安插在床垫的呼叫器接口上；图表4.开启工作站电脑,按照工作站的使用步骤操作；5.人体按床垫指示标签方向躺卧,工作站上显示对应的人体呼吸值、心跳值、体动状态、在床、离床状态等基本参数。3.将床垫电源转换器插到220V的电源插座上，转换器的输出插头连接到床垫的电源接口上；【床垫部分的使用步骤】指示标签如下：注意：如未按指示躺下，将不能正确的探测到人体的体征生命体征床垫检护系统使用说明功能实现系统软件启动模块介绍系统服务启动【工作站部分的使用步骤】系统服务的启动系统服务的启动双击桌面系统服务图标，如下图，启动系统服务软件待下图显示服务启动正常后，根据床垫通信类型选择启动wifi或启动Zigbee最后点击启动wifi后，如下图，显示WiFi启动即为服务启动成功生命体征床垫监测系统使用说明系统软件的启动双击桌面软件图标，如下图进入工作站软件的工作界面（如右图）：工作界面介绍系统工作界面如下，主要包括两个部分：用户床位信息，系统配置选项。用户床位信息用户床位信息功能模块选项功能模块选项 用户床位信息 在床位区域可以显示所有已经入院登记的床位信息，如下图，可以显示的数据有：床位号、人体状态、报警提示、姓名、呼吸率、心率。床位号：标示用户所在房间及床位号人体状态标示呼叫提示姓名呼吸值心跳值四种状态离床离床在床在床体动体动未躺好未躺好心率 呼吸率超限报警呼吸率报警呼吸率报警心率报警心率报警当用户的呼吸值/心跳值超过设定范围，超出范围的数值会出现背景色人体状态标示 用户床位信息中的人体图标表示用户的当前人体状态，不同的图标含义如下：（1）离床状态（2）坐在床上或没有按照要求的方式躺在床上的状态 （3）体动状态（4）正常卧床状态其他显示【呼吸心跳超限显示】当用户的呼吸值/心跳值超过设定范围，超出范围的数值会出现背景色，如图：【报警显示】当用户按下呼叫手柄按钮后，工作界面上会在相应的用户床位信息上显示呼叫提示的小喇叭图标。【无信号显示】如果床垫终端没有通电使用，或因网络状况不佳，床垫终端不能与系统工作站建立通信，该床位信息右上角会有如下显示，即无信号状态。功能模块介绍功能模块主要分为以下五个部分：床位列表：显示所有登记者的基本信息，及床位使用情况；设备管理：已有床垫编号及状态的统计表；系统参数：工作界面的床位数设置、预警设置和工作界面切换；退出系统：退出系统工作站软件。“床位列表”功能模块（1）点击“床位列表”按钮，会出现如下窗口:：前页显示：后页显示：添加登记者信息，相当于在“床位列表”界面下，做“入院登记”操作；：修改已登记者信息：退出该功能模块“床位列表”功能模块（2）点击“添加”按钮,相当于在床位列表界面下做“入院登记”操作；“床位列表”功能模块（3）选中某床号后,点击“修改”按钮，显示以下窗口，根据具体需要进行修改。“设备管理”功能模块点击“设备管理”功能模块，显示如下界面，“设备管理”功能模块（1）在床垫设备未通电使用时，在“床垫编号”空白处填入对应床垫编号，点击“添加”按钮，列表中会增加新的床垫编号，且此床位状态是“出院”，而工作界面下会增加“0”床号的“未设定”新床位，例如：在空白处输入Z20056，点击“添加”，会有如下显示；备注：若床垫设备处于通电状备注：若床垫设备处于通电状态下，床垫编号会自动在设备态下，床垫编号会自动在设备管理列表中增加。管理列表中增加。“设备管理”功能模块（2）选中某一“状态”为“出院”的床垫编号后，点击“删除”按钮，床垫编号列表中会去掉该床垫的使用，且工作界面下，也会消失该床位信息；：页面的刷新功能；：类似于“添加”功能；：退出“设备管理”窗口；备注：只能删除状态是备注：只能删除状态是“出院出院”的设备。的设备。“系统参数”功能模块点击“系统参数”功能模块，显示如下界面，页面设置:设置工作界面的行数和列数；下限报警提示：当心率值、呼吸值低于 上述设置会触发报警。模式：切换工作界面模式，选择曲线图 并保存，工作界面切换为如下模式，图 例显示呼吸/心率最近3分钟 的变化曲线。“退出系统”功能模块点击“”退出系统工作站软件的使用。系统工作站软件的具体操作在工作界面任何床位上点击鼠标右键，均可出现床位的属性下拉菜单“入院登记”操作 在工作界面下，将鼠标指针移动至“未设定”的床位处，点鼠标右键，出现属性下拉菜单，点击“入院登记”，做入院登记操作；工作界面的左上部分。工作界面的左上部分。备注：对新增加备注：对新增加的床垫编号，的床垫编号，床号总是为床号总是为“0”，且显示在，且显示在 “入院登记”时，可录入“基本信息”、“入院信息”、“报警设置”；用户可根据入院者的身体状况，设置报警参数用户基本信息入院信息设置呼吸/心跳报警范围设置报警时间段“实时信息”操作在已正常使用的床位下，右键鼠标后，点击“实时信息”，会出现该床位实时生命体征曲线图。“数据分析”操作点击“数据分析”菜单，显示如下界面,可直观地显示出该床垫使用者在当前时段、当前日期及本周的呼吸/心率变化曲线。：向前选择不同时、日、周。：向后选择不同时、日、周。“历史记录”查询 在已正常使用的床位下，右键鼠标后，点击“历史记录”，出现如下窗口。：前页、后页历史记录的查看；：将查询的历史记录导出电子档的格式；：打印所查询的历史记录信息。统计出查询时间段内的呼吸/心率的最大值/最小值，离床次数，体动时间统计出查询时间段内的呼吸/心率的最大值/最小值，离床次数，体动时间可选中“起始”和“终止”前的“”，进行某一时间段的历史记录查询，也可直接点击“查询”，显示出从当前时间往前推算30分钟的数据记录，并统计出查询时间段内的心率和呼吸的最小、最大值，离床次数，体动时间；历史记录可以用图例的形式显示，选择图例按钮，将当前页200条历史记录数据显示为图例样式，如左图，可点击“”“”进行前后200条记录的图例显示，并统计出该时间段内的统计出查询时间段内的心率和呼吸的最小、最大值，离床次数，体动时间。“消除报警”操作 报警时，用户界面右上角会出现小喇叭按钮，如下图：取消呼叫提示可以通过下面两种方法：（1）鼠标单击小喇叭图标；（2）鼠标放置在相应的用户信息表中，单击右键，选择取消呼叫。备注：在报警时间段内，当离床持续时间或体动持续时间超过设定值，也会出现报警图标，此报警不能人为解除，当人体的状态发生改变后，报警会自动解除。“出院”操作 对不再使用的床垫，可做“出院”操作，完成后将只显示床位，例如：207-2做“出院”操作后；“返回”操作 点击“返回”，可回到工作界面，也可在空白处点鼠标左键，返回工作界面。使用注意事项【产品注意事项产品注意事项】避免尖锐物体损坏床套，严禁液体进入床垫内，如有 损坏请及时通知销售商或厂家进行处理。床垫外套清洁时注意要拔下床垫的适配器插头。不要折叠床垫。使用时保持环境通风干爽，避免床垫受潮 工作中要注意保证报警音箱的电源保持接通状态 警告警告产品注意防电磁干扰。产品注意防电磁干扰。本产品避免与大功率的射频治疗类仪器共同使用，使用此类仪器时本产品避免与大功率的射频治疗类仪器共同使用，使用此类仪器时请先关闭床垫电源。请先关闭床垫电源。使用注意事项 本软件的使用需要计算机提供音频支持，需要打开计算机声音，并把音量调节到合适的位置。需要设置计算机的屏幕保护及电源模式，电源设置为“一直打开”，屏保模式设置为“无”，电源设置中的 关闭显示器设置设为“从不”。需要定期备份数据库，便于用户使用安全及数据恢复。系统数据需要定期维护，系统每天会产生大量数据，同时也会有大量的数据被删除，为了让系统稳定、正常和快速的运行，管理员一定要做好软件的管理，及时删除不必要的垃圾数据和恢复被误删或恶意删除的数据。为了软件正常和稳定地运行，不要私自修改数据库的表和软件下的文件。计算机需要采用不间断电源，预防因电源故障导致的数据库问题及不能及时报警等故障。定期对计算机进行杀毒，以防病毒对公司网络及数据安全构成威胁，发现高强度病毒应及时处理。做好工作站的运行维护记录。【工作站使用注意事项工作站使用注意事项】生命体征床垫监护系统维护与保养【产品日常维护及保养】定期检查床垫外观是否有损坏；定期检查拉链处及床垫其他部位是否有裂缝、是否有渗液；定期检查床垫呼叫按钮及电源适配器的状态及接口是否正常。【产品的清洁方法】床垫的外套定期及时清除污点或污渍，方法如下：拔下电源适配器及呼叫按钮插头；拉开床垫外套拉链，使外套与床垫内网分离；将外套单独用0.05%的有效氯浸泡30分钟以上进行有效消毒，然后清洗晾干，呼叫器可用0.05%的有效氯擦拭消毒。常见问题及处理方法工作站显示器始终显示某床无信号标识。1、检查床垫电源是否脱落；2、使用环境是否更换到超出正常使用距离，如是，则需要增加信号中继器；3、使用环境是否在完全屏蔽无线信号的房间；4、检查呼叫手柄指示灯是否工作，确认控制盒是否损坏；【常见问题常见问题】【处理办法处理办法】常见问题及处理方法【常见问题】显示器显示某床人体生命体征数值异常。1、被监测人是否正确地躺在床上；2、被监测人是否生命体征在正常测量范围内；3、检查床内传感器是否损坏，脱落；4、检查是否使用气垫床；5、更换控制盒。【处理办法处理办法】常见问题及处理方法 显示器上所有数据更新慢或显示断断续续，有时会出现无信号1、服务器与无线网络连接是否正常；2、外界环境存在较强的信号干扰。显示器上所有床位都显示无信号状态。1、确认是否启动数据库服务；2、服务器IP地址是否变更；3、服务器与无线网络连接是否正常。生命体征床垫监护系统应用展望优势特点优势特点减轻看护负担家属更放心预防意外提高服务形象患者感到关怀有人在关心自己，得到心理爱抚，同时也打消了害怕的心理，降低了“意外”发生的概率。可以提高医院的服务形象，令患者和家属感觉到智能安全的医疗环境。减轻看护人员的负担、提高安全性家属可以随时了解到患者的生命体征情况。无论是体征异常还是发生意外都可以随时发现，随时处理。也为医疗保健提供日常监测数据。1、智能看护，提高安全性、可靠性2、减少劳动强度，解放劳动力生命体征床垫监护系统谢谢您的耐心倾听
