市政道路电力管道检验批.doc

.
JL-B008
隐蔽工程/检验批/分项工程报验表
工程名称： 编号：
致： （项目监理机构）
我方已完成 隐蔽工程/检验批/分项工程施工，经自检合格，请予以验收。
附件：□ 隐蔽工程质量检验资料
□检验批质量检验资料
□分项工程质量检验资料

施工单位项目部（印章）
项目经理/项目技术负责人（签字）：
年 月 日
验收意见：

项目监理机构（印章）
专业监理工程师（签字）：
年 月 日
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
四川省住房和城乡建设厅制

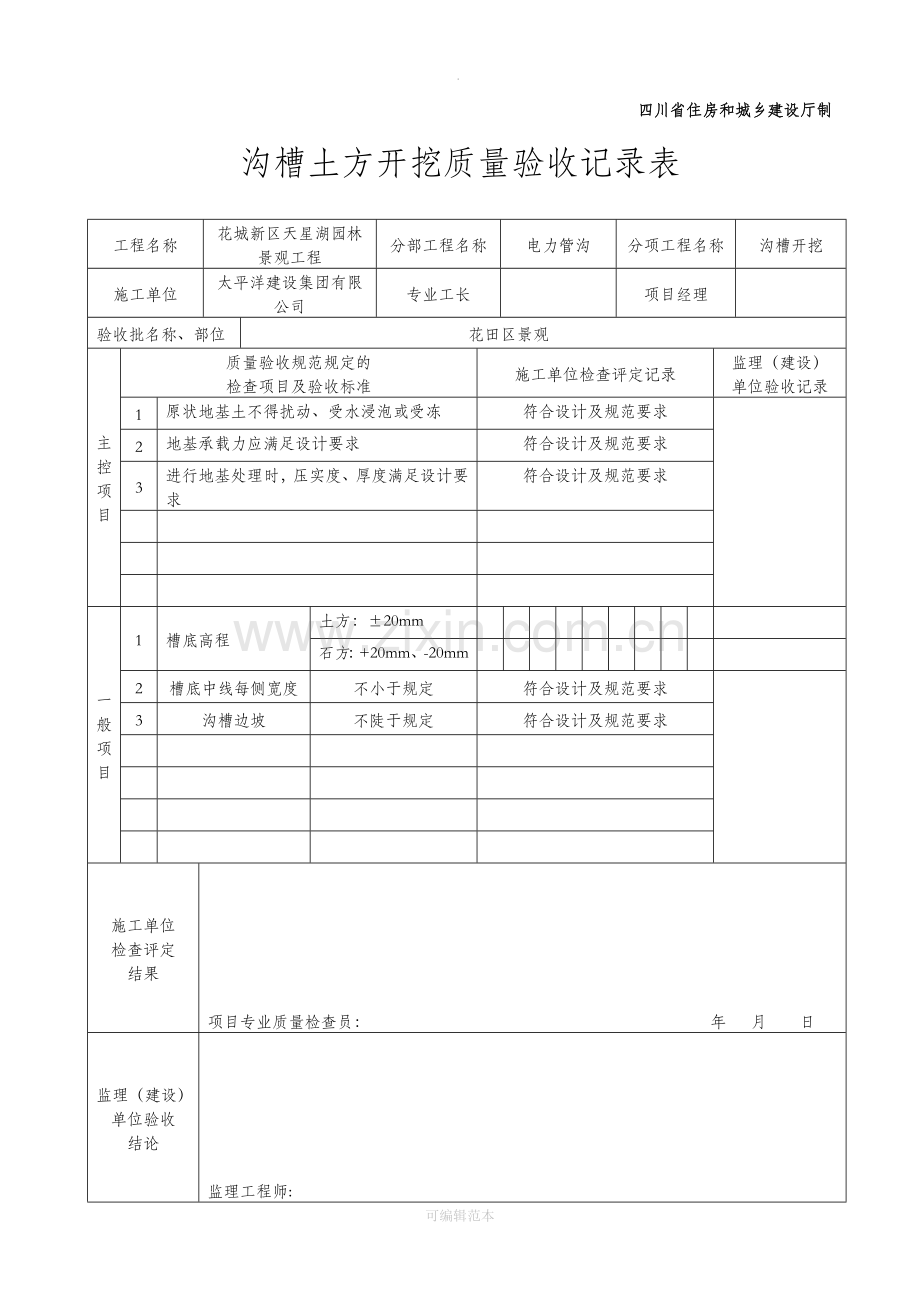

沟槽土方开挖质量验收记录表

工程名称
花城新区天星湖园林景观工程
分部工程名称
电力管沟
分项工程名称
沟槽开挖
施工单位
太平洋建设集团有限公司
专业工长

项目经理

验收批名称、部位
花田区景观
主控
项
目
质量验收规范规定的
检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
1
原状地基土不得扰动、受水浸泡或受冻
符合设计及规范要求

2
地基承载力应满足设计要求
符合设计及规范要求
3
进行地基处理时，压实度、厚度满足设计要求
符合设计及规范要求

一
般
项
目
1
槽底高程
土方：±20mm

石方：+20mm、-20mm

2
槽底中线每侧宽度
不小于规定
符合设计及规范要求

3
沟槽边坡
不陡于规定
符合设计及规范要求

施工单位
检查评定
结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收
结论

监理工程师:
（建设单位项目专业技术负人） 年 月 日

管道基础质量验收记录表

工程名称
花城新区天星湖园林景观工程
分部工程名称
电力管沟
分项工程名称
管道基础
施工单位
太平洋建设集团有限公司
专业工长

项目经理

验收批名称、部位
花田区景观
主控
项
目
质量验收规范规定的
检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
1
原状地基的承载力符合设计要求
符合设计及规范要求

2
混凝土基础的强度符合设计要求
符合设计及规范要求
3
砂石基础的压实度符合设计要求
符合设计及规范要求
一
般
项
目
1
原状基础、砂石基础与观点外壁间接触均匀、无空隙
符合设计及规范要求

2
混凝土基础外光内实，无严重缺陷；混凝土基础的钢筋数量、位置正确
符合设计及规范要求

3
管道基础
垫
层
中线每侧宽度
不小于设计要求
符合设计及规范要求

高程
压力管道
±30mm

无压管道
0，-15

厚度
不小于设计要求

混凝土基础、管插
平基
中线每
侧宽度
+10，0

高程
0.-15

厚度
不小于设计要求

管座
肩宽
+10，0

肩高
±20

土（砂及沙砾）基础
高程
压力管道
±30

无压管道
0.-15

平基厚度
不小于设计要求
符合设计及规范要求

土弧度基础腋角高度
不小于设计要求
符合设计及规范要求
施工单位
检查评定
结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收
结论

监理工程师：
（建设单位项目专业技术负人） 年 月 日
管道铺设质量验收记录表

工程名称
花城新区天星湖园林景观工程
分部工程名称
电力管沟
分项工程名称
管道铺设
施工单位
太平洋建设集团有限公司
专业工长

项目经理

验收批名称、部位
花田区景观
主控
项
目
质量验收规范规定的
检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
1
管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡
符合设计及规范要求

2
刚性管道无结构贯通裂缝和明显缺损情况
符合设计及规范要求
3
柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况
符合设计及规范要求
4
管道铺设安装必须稳固，管道安装后应线形平直
符合设计及规范要求
一
般
项
目
1
管道内应光洁平整，无杂物、油污；管道无明显渗水和水珠现象
符合设计及规范要求

2
管道与井室洞口之间无渗水
符合设计及规范要求
3
管道内外防腐层完整，无破损现象
符合设计及规范要求
4
钢管管道开孔应符合GB50268-2008第5.3.11条规定
符合设计及规范要求
5
闸阀安装应牢固、严密，启闭灵活，与管道轴线垂直
符合设计及规范要求
6
管道铺设允许偏差
水平轴线
无压管道
15

压力管道
30

管底高程
Di≤1000
无压管道
±10

压力管道
±30

Di>1000
无压管道
±15

压力管道
±30

施工单位
检查评定
结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收
结论

监理工程师：
（建设单位项目专业技术负人） 年 月 日
化学建材管接口连接质量验收记录表

工程名称
花城新区天星湖园林景观工程
分部工程名称
电力管沟
分项工程名称
接口连接
施工单位
太平洋建设集团有限公司
专业工长

项目经理

验收批名称、部位
花田区景观
主控
项
目
质量验收规范规定的
检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
1
管节及管件、橡胶圈等产品的质量应符合GB50268-2008第5.8.1、5.9.1条规定
符合设计及规范要求

2
承插、套筒式连接应符合GB50268-2008第5.10.8.2条规定
符合设计及规范要求
3
聚乙烯管、聚丙烯管接口熔焊连接应符合GB50268-2008第5.10.8.3条规定
符合设计及规范要求
4
卡箍连接、法兰连接、钢塑过渡接头连接时，应连接件齐全、位置准确、安装牢固，连接部位无扭曲、变形
符合设计及规范要求
一
般
项
目
1
承插、套筒式接口的插入深度应符合相关要求
符合设计及规范要求

2
承插是管道沿曲线安装时的接口转角，玻璃钢管的不应小于GB50268-2008第5.8.3条规定
符合设计及规范要求
3
熔焊连接设备的控制参数满足焊接工艺要求；设备与待连接管的接触面无污物
符合设计及规范要求
4
卡箍连接、法兰连接、钢塑过渡连接件的钢制部分以及钢制螺栓、螺母、垫圈的防腐应符合设计要求
符合设计及规范要求
施工单位
检查评定
结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收
结论

监理工程师：
（建设单位项目专业技术负人） 年 月 日

沟槽回填质量验收记录表

工程名称
花城新区天星湖园林景观工程
分部工程名称
电力管沟
分项工程名称
沟槽回填
施工单位
太平洋建设集团有限公司
专业工长

项目经理

验收批名称、部位
花田区景观
主控
项
目
质量验收规范规定的
检查项目及验收标准
施工单位检查评定记录
监理（建设）
单位验收记录
1
回填材料符合设计要求
符合设计及规范要求

2
沟槽不得带水回填
符合设计及规范要求
3
柔性管道变形率不得超过设计要求或规范要求
符合设计及规范要求

回填土压实度应符合设计要求
符合设计及规范要求
一
般
项
目
1
回填土应达到设计高程
符合设计及规范要求

2
回填时管道及附属构筑物无损坏、沉降、位移
符合设计及规范要求

施工单位
检查评定
结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收
结论

监理工程师:
（建设单位项目专业技术负人） 年 月 日

监-4
花田区景观 电力沟管 报验申请表
工程名称：花城新区天星湖园林景观工程
致：四川省兴旺建设工程项目管理有限公司
我单位已完成了 花城新区天星湖园林景观工程 花田区景观 电力沟管 工作，现报上该工程报验申请表，请予以审查和验收。
附件：
1、沟槽开挖检验批质量验收记录表
2、管道基础检验批质量验收记录表
3、管道铺设检验批质量验收记录表
4、接口连接检验批质量验收记录表
5、沟槽回填检验批质量验收记录表

承包单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
