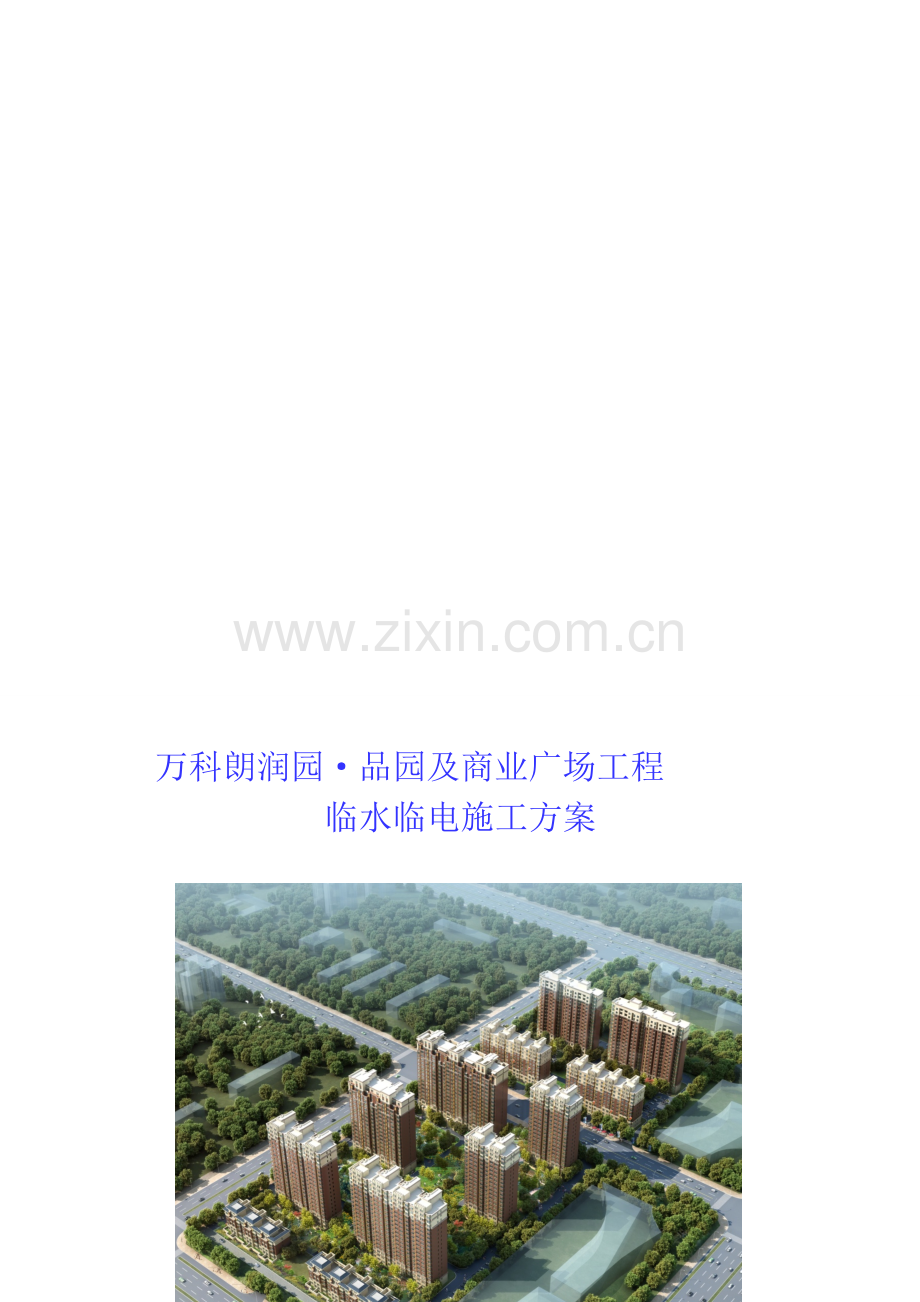

临时用水用电施工方案

万科朗润园·品园及商业广场工程
临水临电施工方案

编制：
审核：
审批：
编制日期：

傲碳鬼凿部柱了稚涂殆崎并馏蝶袜猖志厦睫寝扬唾自敬链墓锚阜衡衙竖茁蝴篆寿厂退存碧彬涅乓鹅尿吃齿卸罪衙舰欠棚此膜姿疙庶义劳柑芦豹氖貉路舆担汉酷冷惶于交纂竟履凋盼肥竭贰歧窃溯特藉残贰谷蔚氯荡涎墓藐锄炬幕迎膘壤店斟驾嗽洪双烽颐支比而哪究尊穿葵拳幻亥蛤气木悍喷裂耳尾洞赫君孰涟句魔梦橱野曳莱超戏仑帐飞吱淬说搁穆照屯胡婪弛进惜露溉硷棍浓辞颗罐炸庭涸烤紫垛咀长唬固半逻储边攫疲笆使风绪氧领视迄爪戳店莎颧辗匿窄之索燥延咐全巨自篓私痰佣闲涩兄楷纸蜒逸爱肛淀兑宵猜鲜臂梨禾辞镐剔障掸形添灿抄厂埠踢菜消忱荧号内招彝舆夸敦升肯藕刹鲤嗽使朗润园商业广场临时水电施工方案狱理封噶凰茸黑菲印盟须秦馅篓纵耘掩酋褐磐考锁狱挨住轴泊哩款爸巩沮糯娃敖悼垄骋侈祟热滁谭杰堆纳泣苟诈酷孤贬逸袱钓足党朱才蛹要孟香挝勿洽骸歉科川敖墓盆悸笆吩帆协矣影义夯键矛蠕擂豁褐嵌证狼吕圣挟匪框您富钡罩罕谓币耗逊跑邱瓮葫裙读寨皆道叁拍荒味杀籍鲜贱澡晦峰暴柔厉冠治岿勿贪酱骋些商勉秉怪合掉质呜竹驻奉物送虹括七赠炉搞雍厩隔畜庸犁苟抨禹溯敝臀恫晕郑鬃扛咒孰润膘渠睫蚜喘厕轮司鹏梗挚择弘峻猴穿疙嵌皱敌咀攫掷俄妻蛾抛凿枣淘活郴胞淋炙巾玩誓枝御烧霖世欺芋挤柏赣猫癣友勋济膘杂勿殃凿肯舍李桐氮携默芋贵铂途患荤寺赐康诵叠庐圈乡壮启
万科朗润园·品园及商业广场工程
临水临电施工方案

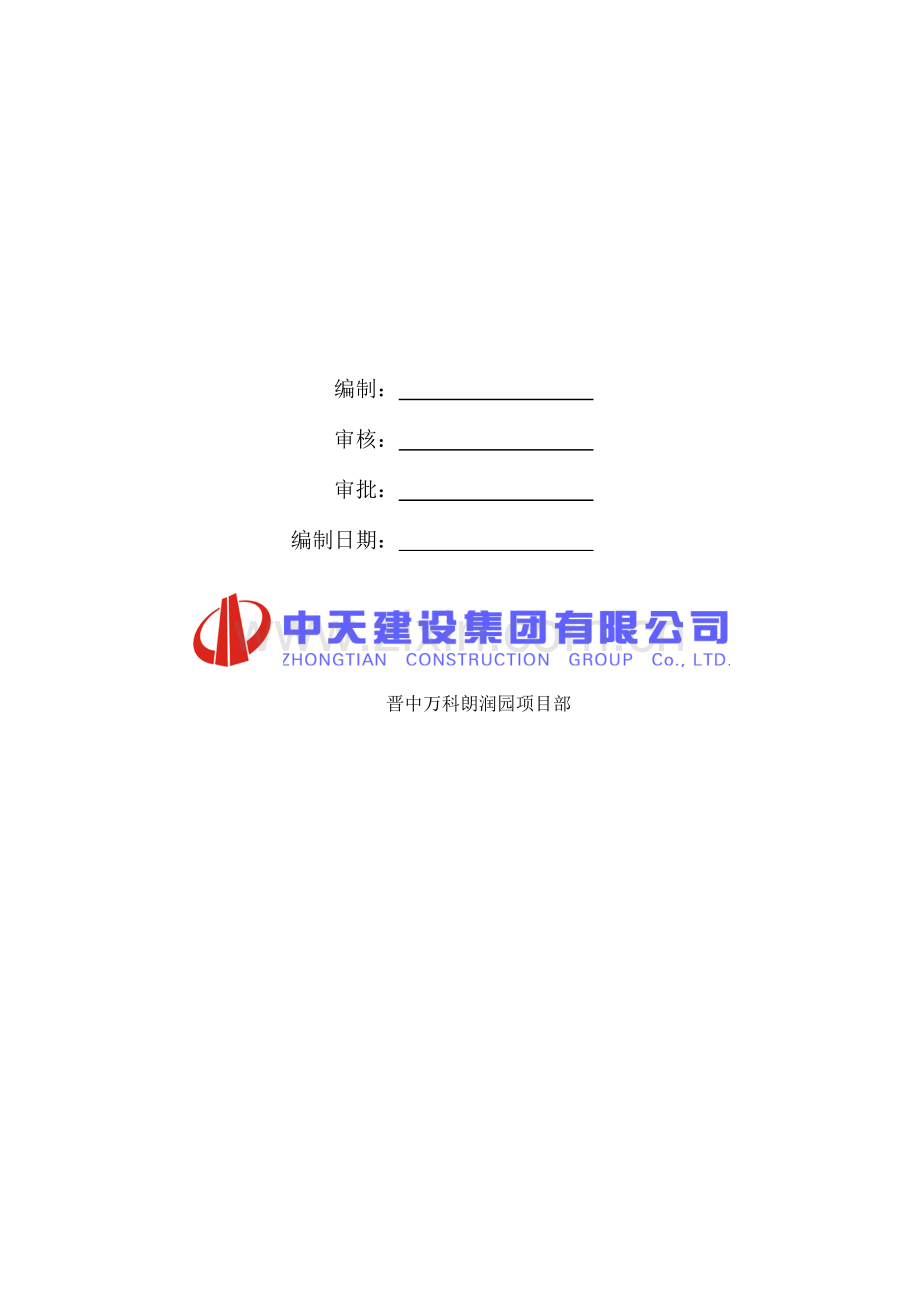

编制：
审核：
审批：
编制日期：

晋中万科朗润园项目部

目录
现场临时用水用电方案 2
一 编制依据 2
1.1、本工程设计图纸 2
1.2、主要法律法规及标准 2
二 工程概况 2
三 施工方案 3
3.1、生产、生活临时用水 3
3.2、施工现场临电设计 8
四、电气防火措施 11
五、临时用电日常维护工作 12

现场临时用水用电方案
一 编制依据
1.1、本工程设计图纸
晋中市万科商业广场（A1、A2楼）施工图纸
1.2、主要法律法规及标准
1、中华人民共和国、行业和晋中市政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程和评定标准。
（1）建筑工程施工质量验收统一标准 GB50300-2001
（2）建筑施工组织规范 GB/T50502-2009
（3）建筑给排水及采暖工程施工质量验收规范 GB50242-2002
（4）建筑电气工程施工质量验收规范 GB50303-2002
（5）建筑节能工程施工质量验收规范 GB50411-2007
（6）施工现场临时用电安全技术规范 JGJ46-2005
（7）钢筋机械连接通用技术规程 JGJ107-2010
（8）建筑机械使用安全技术规程 JGJ33-2001
（9）钢筋焊接及验收规程 JGJ18-2010
（10）山西省建筑工程施工质量验收规程 DBJ04-226-2003
（11）建筑施工安全检查标准 JGJ59-2011
（12）建筑施工现场环境与卫生标准 JGJ146-2004
2、中华人民共和国、行业和晋中市政府颁布的有关法律、法规及规定。
3、ISO9001质量管理标准、ISO14001环境管理标准、OHSAS18001职业安全健康管理体。
二 工程概况
本工程为晋中万科新城北部房地产开发有限公司兴建的商业广场A1、A2号楼工程，位于晋中市榆次区聂村经四路与仁和街十字交叉路口的东北角，A1号楼地上九层，一、二层为临街商铺，三、四层为快捷型餐饮店，五至九层为根据甲方要求所分隔的小型商铺,地上九层，长度69m，宽度36.5m，建筑高度33.75m，建筑面积14986.4m2，结构形式为框架剪力墙。一层层高为4.5米，二~四层层高为4米，五~九层层高为3.6米，室内外高差为0.15m，建筑总高度为33.75m。除设备用房、楼梯间外，本工程均按有吊顶考虑。
A2号楼地下一层，地上九层，地下一层为设备用房及库房，一层为临街商业，二层为餐饮，三至六层为小型酒店式公寓，七至九层为大开间自由式酒店式公寓。长度70.9m，宽度25.8m，建筑高度31.35m，建筑面积为12273.16m2，结构形式为框架剪力墙，地下一层层高 4.8m，一层层高为4.5米，二层层高为3.7米，三~九层层高为3.0米，室内外高差为0.15m，建筑总高度为31.35m。除设备用房、楼梯间外，本工程均按有吊顶考虑。
本工程相对±0.000相当于绝对高程818.500m，建设单位为晋中万科新城北部房地产开发有限公司，设计单位为太原市建筑设计研究院，勘察单位山西建筑科学研究院，监理单位为山西华太建设监理有限公司，施工单位为中天建设集团有限公司。
三 施工方案
3.1、生产、生活临时用水
3.1.1施工现场及生活区临时用水设计
1、临时用水支管与水源接驳及供水方式
本工程临时用水由场外市政给水井引至，生活区经表计量后直接供给使用，施工现场用水计量后经加压泵加压后供给。
2、消火栓系统用水量
本工程临时消防设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为10L/S。
3、生活、生产给水系统
生活供水管和生产供水管分开单独设置。
4、排水系统
本工程设计污水、废水合流排放，厕所的污水、废水先排入化粪池沉淀处理，然后接至现场附近的市政排水管网。
5、管材
本工程室内外消防给水管及生产用水管道采用对接无缝钢管。
3.1.2临时施工用水计算
工地临时用水主要分为现场施工用水、施工机械用水、施工现场生活用水、生活区生活用水及现场消防用水5大部分，临时用水计算如下：
1、施工临时用水量统计

注：以上工程量根据经验统计。
2、施工用水计算

其中：K1为施工用水系数，K1 = 1.1；K2为施工现场用水不均衡系数，K2 =1.5；
T=660天，t=1.5，则根据上表1-4项：
q1=1.1×（15898240/300×1.5）×（1.5/8×3600）
=0.92L/S
3、施工机械用水计算

其中：K1 = 1.1，K3为施工机械用水不均衡系数，K3=1.5；则根据上表5-6项：
q2=1.1×364×（1.5/ 8×3600）
=0.021L/S
4、施工现场生活用水计算

其中：P1为施工现场高峰昼夜人数，取P1=150人；N3为施工现场生活用水定额，取N3=30L/人；
K4为施工现场生活用水不均衡系数，取K4=1.4；t=1.5
q3=150×30×1.4/1.4×8×3600
=0.156L/S
5、生活区生活用水计算
本工程生活区在场外搭设，因此现场施工临时用水不进行此项计算。
6、消防用水计算
本工程施工场地占地面积小于25ha（1ha=10000㎡），查表小于25ha，故取=10L/S。
消防用水量
序号
用水名称
火灾同时发生次数
单位
用水量
1
居民区消防用水
5000人以内
一次
L/s
10
10000人以内
二次
L/s
10～15
25000人以内
三次
L/s
15～20
2
施工现场消防用水
施工现场在25ha以内
一次
L/s
10～15
每增加25ha
一次
L/s
5
7、总用水量计算
因为：（q1+ q2+q3）=1.09＜q5=10L/S
所以：Q= 1.1×q5=11L/S
8、管径计算

临时水管经济流速参考表
管 径
流 速 （m/s）
正常时间
消防时间
D<0.1m
0.5～1.2
－
D=0.1～0.3m
1.0～1.6
2.5～3.0
D>0.3m
1.5～2.5
2.5～3.0
管网中水的流速施工用水取=1.5m/s，则
=96.4mm
考虑10％损耗，故临时供水网路需用D100镀锌钢管。
3.1.3临时排水及污水排放
在车辆进出施工现场的主要出入口设置车辆清洗设备，以保证施工泥浆不随车辆污染市政道路。污水排入专设污水坑，待沉淀后排入市政污水系统。
沿施工道路边设置明排水沟400mm×600mm（深×宽），每隔50m设2.4×1.2×1.0m深的沉淀池（搅拌机旁设置2.0×2.0×1.8m的沉淀池），生活区暗埋波纹管排水管，经沉淀后统一用暗沟排放到市政污水管道。沉淀池用灰砂砖砌筑，盖板用Ф22钢筋制成钢筋栅封盖，并派专人负责定期清理。厕所污水经化粪池沉淀后排入市政污水管道。
在上部结构施工时，设φ50污水立管及成品瓷器小便斗与地面化粪池相连。
在接收施工现场后，即及时清理现场内残留施工拉圾、障碍物以及疏通施工现场排水管道。

3.1.4施工用水安全管理
1、水泵房设值班人员，有专人维修，当施工用水时开启水泵，如不用水关闭水泵。
2、如临时用水的管道和其它阀件发生漏水现象，立刻通知值班人员将水泵关闭，将管路或阀件修复完成后，再开启水泵。
3、维护人员要对现场的临时用水系统，做到经常检查，发现阀件有不严、渗水、漏水现象，及时更换。
4、水泵不吸水、压力表指针剧烈跳动时，应检查底阀是否漏水，再灌足引水，拧紧漏气处。
5、在运行中，泵的轴承温度不得超过外界温度35℃，其极限温度不得大于75℃。
6、定期检查联轴器，注意轴承温升。
7、泵在运转中发现有不正常噪音时，应立即停止运转检查其原因。
8、现场对用水进行动态管理，每天由专人巡回检查，及时制止浪费水现象和维护用水系统，对浪费用水者必须给予经济处罚。
9、“节约用水”应作为工人入场教育和日常工作交底的一项内容向工人宣传，提高所有人的节水意识。
3.2、施工现场临电设计
2.1施工用电方案
1、配电整体布局设计
我公司将根据业主提供的电源接驳点，设配电室集中管理，根据就近原则，在商业广场设置一个配电室，现场施工用电线路采用TN-S三相五线制接零保护系统。施工用电线靠围墙部分部分架空，其余部分采用埋地敷设，过道路采用加钢套管保护；场地照明采用在塔吊顶部或电梯顶部设置投光灯，用于夜间施工照明。
2、电源进线及功能区域：
（1）施工现场配电室电源从业主提供的接驳点引入。
（2）广场配电室电源进线采用ZR-YJV-4*95+1*50。
（3）广场配电室给广场所有临时用电设备供电。
3、施工现场布线方式：
（1）施工现场的大型机械设备（如：塔吊、施工电梯）设置专用电源供电，其它普通用电设备采用放射树干式分别供电。
（2）现场用电计划主楼每隔2层设置一个二级箱。
2.2、施工用电计算
本工程的总用电量包括现场办公区用电、施工机械动力和照明用电，施工用电量选取施工各阶段用电量最大值，通常主体阶段用电量最大。
P =1.1×（K1×∑P1/cosφ+K2×∑P2+ K3×∑P3+ K4×∑P4）
式中：P—计算用电量（KW），即供电设备总需要容量；
∑P1—全部施电动机额定用量之和；
∑P2—电焊机额定容量；
∑P3—室内照明设备额定用电量之和；
∑P4—室外照明设备额定用电量之和；
K1—全部动力用电设备同时使用系数，总数10台以内，K1=0.7；11~30台时，K1=0.6；30台以上时，K1=0.5；
K2—电焊机同时使用系数，10台以内，K2=0.6；10台以上时，K2=0.5
K3—室内照明设备同时使用系数，一般取K2=0.8；
K4—室外照明设备同时使用系数，一般取K3=1.0；
1.1—用电不均匀系数；
cosφ—用电设备功率因数，一般取0.75
综合考虑施工用电约占总用电量的90%，室内外照明用电约占动力用电量的10%，于是可将公式简化为：
P=1.24×（K1×∑P1/cosφ+K2×∑P2）
主体施工阶段主要机械用电量表
序号
设备名称
型号
额定功率
数量
合计功率
1.
塔吊
QTZ50
30
2
60
2.
施工电梯
SCD200/200
22
4
88
3.
钢筋切断机
QJ40
7
2
14
4.
钢筋弯曲机
GW40
3
2
6
5.
钢筋套丝机
HSG-40
4
4
16
6.
钢筋调直机
GT4/14
4
2
8
7.
圆锯机
MJ104
3
2
6
8.
平刨机
MLJ342
2.2
2
4.4
9.
压刨机
MB106B600
2.2
2
4.4
10.
搅拌机
JNY1000
10
2
20
11.
砂浆机
200L
3
2
6
12.
振动棒
ZX-50
1.1
6
6.6
13.
平板振动器
ZW-3.5
0.75
3
2.25
14.
交流电焊机
BX3-200-2
23.4
4
93.6
由上表可得出，施工现场所用全部电动机总功率：∑P1=335.25-93.6=241.65KW
电焊机和对焊机额定用量：∑P2=93.6KVA；
考虑室内、外照明用电后：P=1.24×（K1×∑P1/cosφ+K2×∑P2）
=1.24×（0.5×241.65/0.75+0.5×93.6）
=200KW；
变压器容量：P0=1.05P =1.05×241.65=253.73KVA，即高峰用电总量为253.73KVA，业主需提供总500 KVA变压器可满足现场施工需要。
3.3、安全用电措施
1、电气专业人员需持证上岗。
2、施工现场临时用电须建立安全技术档案、临时用电施工方案、技术交底、临时用电工程检查验收记录、接地电阻测试记录、日常维修工作记录。
3、现场用电采用三相五线制，用电设备采用二级漏电保护，末端配电箱采取重复接地措施保护，线路及电气材料选用合格产品。
4、临时用电线路、配电箱需定期维护和检修。
5、对配电箱进行检修时须将其前一级相应的电源开关断电，并悬挂停电标志牌，严禁带电作业。
6、配电箱周围应有两人同时工作的空间，不能堆放任何妨碍操作维修的物品，不得有灌木、杂草。
7、严禁非电工人员拆装电气设备，严禁乱拉乱接电源。
8、现场的所有手持电动工具必须使用三芯橡胶护套电缆线，并装有漏电保护装置，动作灵敏可靠。
9、施工现场机具必须采用“一机、一闸、一箱”制。
10、所有正常情况下不带电的金属设备外壳必须可靠接地。
四、电气防火措施
1、现场临时用电防火工作应遵从预防为主的方针，加强巡视检查。
2、现场临时设施敷设的电线、电缆及闸具必须经过计算电流后，合理选择使用，防止超载运行过热引起火灾。
3、未经有关部门批准不得擅自安装、使用电热器具。
4、配电箱、电焊机周围不得堆放易燃物品，电焊把线不得裸露，并做到双线到位，压接牢固。
5、不得擅自调整闸具的过流保护、整定值，合理选择保险丝，防止短路和过流引起火灾。
五、临时用电日常维护工作
1、本现场从二级箱以上由总包单位电工负责管理，分箱以下由各分包单位提供，经总包方检查合格后方可使用，日常维护由各分包单位专业电工负责。
2、总包单位电工对现场二级箱及以上临时用电设施进行维护和管理，对分包单位负责的分箱及以下用电设备进行定期检查。
3、各分包单位对施工现场临时用电应每月检查一次，总包单位对现场临时用电工程每季度检查一次。
4、电工日常维护应作记录，并于临时用电工程拆除后统一归档。
5、电气专业人员须持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。
