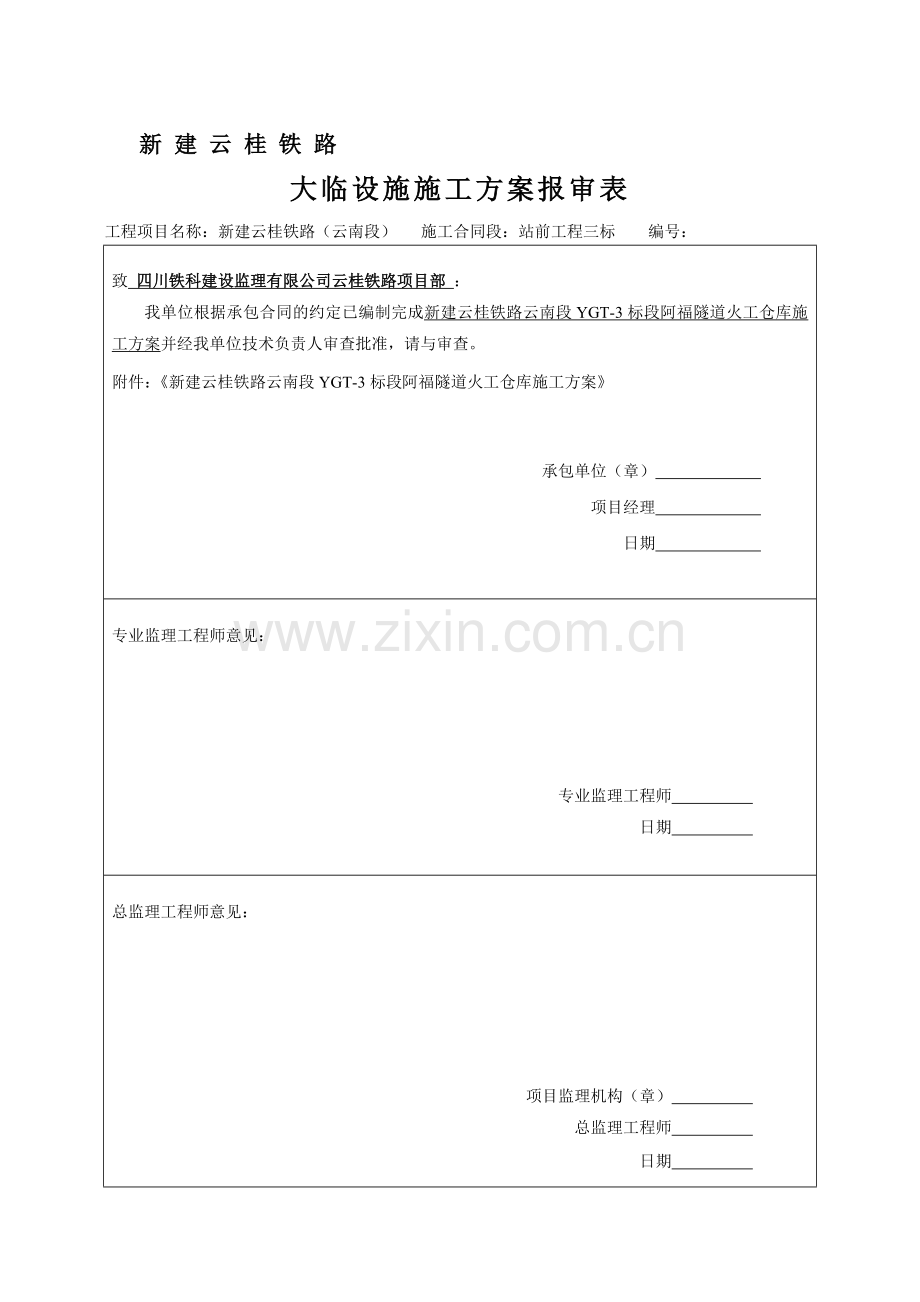

新 建 云 桂 铁 路
大临设施施工方案报审表
工程项目名称：新建云桂铁路（云南段） 施工合同段：站前工程三标 编号：
致 四川铁科建设监理有限公司云桂铁路项目部 ：
我单位根据承包合同的约定已编制完成新建云桂铁路云南段YGT-3标段阿福隧道火工仓库施工方案并经我单位技术负责人审查批准，请与审查。
附件：《新建云桂铁路云南段YGT-3标段阿福隧道火工仓库施工方案》

承包单位（章）
项目经理
日期

专业监理工程师意见：

专业监理工程师
日期

总监理工程师意见：

项目监理机构（章）
总监理工程师
日期

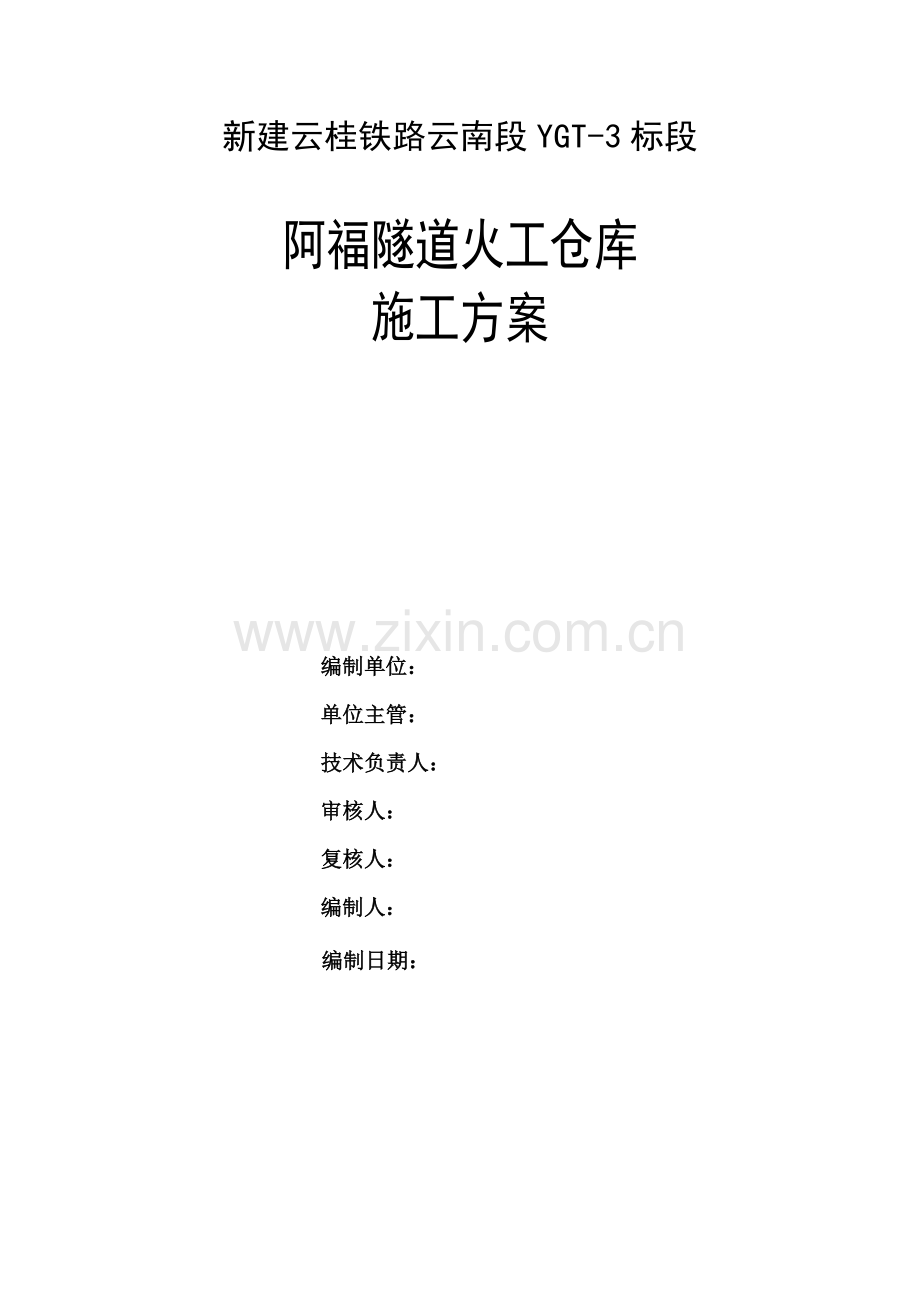

新建云桂铁路云南段YGT-3标段

阿福隧道火工仓库
施工方案

编制单位：
单位主管：
技术负责人：
审核人：
复核人：
编制人：
编制日期：

目 录
一、编制依据 1
二、工程简介 1
2.1工程概述 1
2.2火工仓库平面布置 1
2.3建库规模 3
三、施工条件 4
3.1火工仓库选址 4
3.2“三通一平”条件 4
四、施工流程图 4
五、施工准备 5
六、施工方法 5
6.1消防水池 5
6.2库房、值班室施工 6
6.3防雷设计 9
6.4围墙 9
七、施工计划 10
7.1主要机械设备 10
7.2 劳动力计划 10
八、工期安排 10
九、安全保证措施 10
十、环境保护措施 11

阿福隧道火工仓库施工方案
一、编制依据
①《爆破安全规程》（GB6722-2003）；
②《小型民用爆炸物品储存安全规范》（GA838-2009）；
③《砌体工程施工及验收规范》（GB50203—2002）；
④《建筑地面工程施工及验收规范》（GB50209—95）；
⑤《现场施工平面布置图》
二、工程简介
2.1工程概述
阿福隧道火工仓库位于云南省广南县莲城镇, 线路DK439+000右侧400米，那莫村道右边400m处一天然沟谷内，沟谷内地势较平坦开阔，可依托自然山体为屏障，主要负责二分部那莫1#隧道出口、那莫2#隧道、阿福隧道进口爆破施工所需的火工材料。本火工仓库按照云桂铁路“六位一体”和标准化管理的理念和要求，严格遵循国家对于火工材料仓库的相关规定实行设计和施工。
2.2火工仓库平面布置
火工仓库占地面积为1200㎡，包含有一个40㎡的炸药保险库，与炸药保险库相距18m处设计一个25㎡的移动雷管保险箱，一个13.2m2的发料室，在炸药保险库和移动雷管保险箱中间设计一个底宽2m，长6m，高1.5m的沙包堆砌的防护屏障，12㎡的消防水池，3.6㎡的消防砂池，距离火工仓库5m处设置一个13.2㎡的值班室，修建一条简易便道与14#施工便道链接。
本库按小型民用火工仓物品储存库安全规范设置（火工仓及制品最大库存5000kg,雷管20000发）。库区围墙采用铁丝网，高2.7米，每隔2m设一钢管柱。各库房及值班室为活动板房，高3.3m。每库房门口配5KG磷酸铵盐干粉灭火器两个，砂箱一个。
沿围墙外墙角各设宽30cm,深宽30cm排水沟。防雷布置按照GB50057规定埋设地网和引线。
见阿福隧道火工仓库平面布置图。
阿福隧道火工仓库平面布置图

2.3建库规模本库规模按小型民用火工仓物品储存库安全规范和施工需要设置，火工仓库存火工仓及制品最大库存5000kg，雷管库存雷管20000发。
三、施工条件
3.1火工仓库选址
本火工仓库危险等级为1.1，根据设计的相关安全规程和安全规范确定仓库区与其周围村庄、居民点、公铁路、城镇、架空输电线路的最小外部距离。结合工程施工需要，本火工仓库选址定在铁路线路DK439+000右侧400米，选址位置没有公铁路，离城镇5000米，离村庄和居民点800米，与35KV架空输电线距离120米，满足火工仓库对各项外部事物的安全距离。经县公安大队现场考察，同意批准我分部阿福隧道火工仓库的选址。
3.2“三通一平”条件
本火工仓库所在位置为一天然沟谷内地势较平坦开阔，我分部修建一条便道与14#施工便道连通，交通条件良好，方便隧道施工对火工材料的运输。
本管段全部在广南县莲城镇那莫村内，线路行走在岩溶高度发育区，地表水贫乏，施工用水非常缺乏。根据现场调查，在那莫村有一条天然河流，可引水到施工现场，生活用水可到那莫村庄购买饮用水。
施工用电主要利用柴油发电机发电，满足施工需要。
场地平整先用装载机和挖掘机整平，然后由压路机碾压先静压一遍，再震压两遍。没有明显下降现象，达到施工的要求。
四、施工流程图
库房、值班室基础施工
验收
围墙施工
防雷接地
库房建设
值班室建设
消防池施工
场地平整
附属设施施工

图1：施工流程图
五、施工准备
火工仓库选址确定后，我分部对库区、值班室和便道用地的范围和位置进行绘制，并准备规划图纸和用地面积统计表等报批资料，及时上报铁建办和当地镇政府审批，并请镇公安局和县公安大队到现场考察和指导。按计划完成用地的报审和征用工作。
对整个火工仓库场区的熟悉，对施工图纸的学习与掌握，进行场地简易规划，现场技术员安排测量人员配合放线，进行放出统一高程标高，并下定位桩。
合理安排进场施工人员与施工进度，并在进场前对施工人员进行安全教育培训和施工技术交底。
六、施工方法
6.1消防水池
消防水池基坑由人工进行开挖，长4m*宽3m*高1.5m。底面铺设150mm厚片石垫层压实整平，再在石垫层上浇注100mm厚C20混凝土，捣振后人工抹平；消防池四周用M10砂浆MU10砖砌筑，最后底面和四周人工抹一层20mm厚防水砂浆粉面，严防往地面渗水。
具体见下图消防池切面图:

6.2收发室、值班室施工
1.基础施工：开挖前要定出基础的标高，要求比设计地面标高低50mm，比设计地面标高高30毫米。基础坑开挖完后，在基底按标高人工砌筑砖砌基础，高出设计地面标高的30毫米基础采用水泥砖砌筑。
2.收发室、值班室都采用板房搭建，其设计尺寸见设计详图2-5
6.3防雷设计
库区防雷接地设置按GB50057的规定，用40×40mm镀锌扁钢侧埋于
火工仓库和雷管库四周外泥皮线下0.7米处，库房四角延伸线与镀锌扁钢交点处用50×50×5mm镀锌角钢设垂直地极。离火工仓库和雷管库后墙4.5米处，设于后墙平行的防雷接地。用40×40mm镀锌扁钢侧埋于泥皮线下0.7米处，50×50×5mm镀锌角钢设垂直地极，再在库房后各设置一根避雷针。避雷针高度12m-15m,防雷冲击电阻不得大于10欧姆。
6.4围墙
库区四周设铁丝网围墙，墙高2.7米，围墙离库房外墙距离为6.11米。
施工顺序为：测量放样→开挖基槽→下围墙基础→砌围墙身→墙面粉灰
围墙按加工场平面布置图进行施工，先施工正面处的围墙，再施工两侧和后面围墙地。进行测量放样设置围墙轴线控制点，围墙压顶时，在围墙四角埋设四根铁杆，然后拉设高为1.5米钢丝网。
6.5附属设施建设
①供水、电气设施安装：库区用水量不大，供水主要引用隧道施工队营地用水；
值班室要设置一配电箱，火工仓库，雷管库和发料室设置户外投光灯，根据现场需要调整安装角度，供电引自值班室配电箱。
②防排水设施：库区沿围墙内墙周围设置宽30cm，深30cm的主排水沟，库房周围还要设置明沟与主排水沟连通。库房屋顶四角设直径为75的PVC水落管，引水到库房明沟里。主排水沟与库区外的一条山沟连通，保证库区内排水畅通。各库房屋面设置一道4mm厚的防水卷材，作为屋面防水隔热层。
③消防设施：库区除建有消防池外，每库房门口还要配置5KG磷酸铵盐干粉灭火器两个，砂箱一个。
④报警系统：库区内还要设置值班室设置报警电话与110联网，设不间断电源、非遥控型报警装置，同时按现场需要安装全方位的监控设施。报警、监控装置外露地表的电线应套金属管。
七、施工计划
7.1主要机械设备
本库区主要配备的机械设备有一台自落式拌和机和一台发电机。
7.2 劳动力计划
劳动力安排为：管理人员1名，测量员1名，电工1名，普工16名。
八、工期安排
库区建设工期计划为于2010年8月10日～2010年9月13日，为期28天。具体施工步骤工期见下表
火工仓库施工计划
项目
时间（天）
开始时间
完成时间
备注
场地平整
1
2010年8月15日
2010年8月19日

消防池施工
3
2010年8月20日
2010年8月24日

炸药保险库施工
3
2010年8月25日
2010年8月29日

移动雷管保险箱、值班室建设
8
2010年8月29日
2010年9月5日

防雷接地施工
6
2010年9月5日
2010年9月7日

围墙施工
5
2010年9月7日
2010年9月10日

附属设施建设
5
2010年9月11日
2010年9月13日

九、安全保证措施
1、所有人员进入施工现场必须佩戴合格的安全帽，系好下颚，锁好带扣；
2、机械操作人员必须持证上岗，不得将机械设备交给无本机种操作证的人员操作；
3、各种机械设备的传动和危险部分，如传动带、明齿、砂轮、电锯及接近地面的联轴节、轮轴、皮带轮等，都必须安设防护装置，严禁用手、脚和其它物件制动磨擦轮、齿轮、皮带轮及其它传动装置。施工现场钢筋加工作业中，要严格按照有关安全技术操作规程进行，并执行《安全技术操作规程》。
4、搭设、拆除脚手杆、脚手板、钢管、扣件、钢丝绳等材料，向下传递采用绳索吊下，严禁往下投扔，凡有可能受到物体打击的施工现场设置警线戒，作业人员必须佩戴安全帽。
5、拆除脚手杆、脚手板、钢管、扣件、钢丝绳等材料，向下传递采用绳索吊下，严禁往下投扔，凡有可能受到物体打击的施工现场设置警线戒，作业人员必须佩戴安全帽。
6 、从事高处作业人员要定期进行体检，凡患有高血压病、心脏病、贫血、弱视、癫痫等以及其它不适于高处作业者不得从事高处作业。
7、 高处作业面上的材料堆放平稳，工具随时放入工具袋内，传递物要安全可靠，严禁抛掷。
8、在高处作业时，必须设置牢固完备的安全防护设施，操作人员使用的安全带（或安全绳）的尾绳长度不宜超过2米。
9、 高处上下交叉作业时，必须在上下两层中间设置密铺棚板或其他隔离设
10、高处作业必须系好安全带，高处作业作业面应设置防护栏杆，安全通道
11 、雷雨天气不得作业，高处人员作业急速下到安全地带。
12、 进入施工现场的电气设备、固定吊装设备、钢梁梁体等可能因雷电或外壳带电造成人身伤害的设备、设施，均装设保护接地或保护接零。
13、在施工现场必须按照安全生产规章制度和劳动防护用品使用规则，正确佩戴和使用劳动防护用品；未按规定佩带和使用劳动防护用品的，不得上岗作业。
14、发现作业环境危及人身安全状况下，有权指令停工，立即报告主管技术员和安全员进行排险。
15、作业过程中受伤立即报告带班技术员或班长，拨打120救护。
十、环境保护措施
1、开挖合理设置取弃土场，并适当集中。沿河地段要先挡后弃，严禁弃土进入地表水体。临时占地在项目完工后需覆盖熟土平整复耕或绿化；
2、做好水文地质资料调查，对周围环境实施环境监控，严格控制水资源漏失。施工对当地水文地质产生的破坏要采取一定的工程监理措施进行恢复和保护；
3、施工区域机械产生超标的噪声，设置隔声屏障、安装通风隔声等控制环境噪声污染措施，确保达到相应声环境功能区要求。对噪声敏感影响区段及远期可能超标的敏感目标实施跟踪监测，并及时增补和完善防治噪声污染措施；
4、选用低噪声施工机械设备，合理安排施工时间，防止噪声扰民。采取洒水、覆盖等措施，防止施工扬尘对附近敏感点的影响；
5、加强施工管理和临时防护措施，严格控制施工中可能造成的水土流失；监理工程师论坛
6、在取土坑、弃土堆周边修建必要的临时排水系统，将地表水予以引排；取弃土完成后，取弃土边坡进行满铺草皮绿化，坡脚进行浆砌片石防护；
7、施工中堆料场和运输便道等临时用地尽量不占用基本农田，对用地范围内的耕作表土集中堆存；
8、弃土堆应本着少占耕地的原则，按设计位置进行弃土；弃土不得随意堆放，占用农田，损坏庄稼；
9、弃土堆放时应整齐、美观、稳定，并有较规则的形状且不得对周围的建筑物或其他设施产生干扰和损环，同时不得干扰正常社会车辆的行使。
10、因开挖取土影响周围公共设施必须事先与相关部门联系，不得擅自蛮目开挖。
11、施工完毕，及时清理现场，恢复原样，严格保持现场文明施工。
