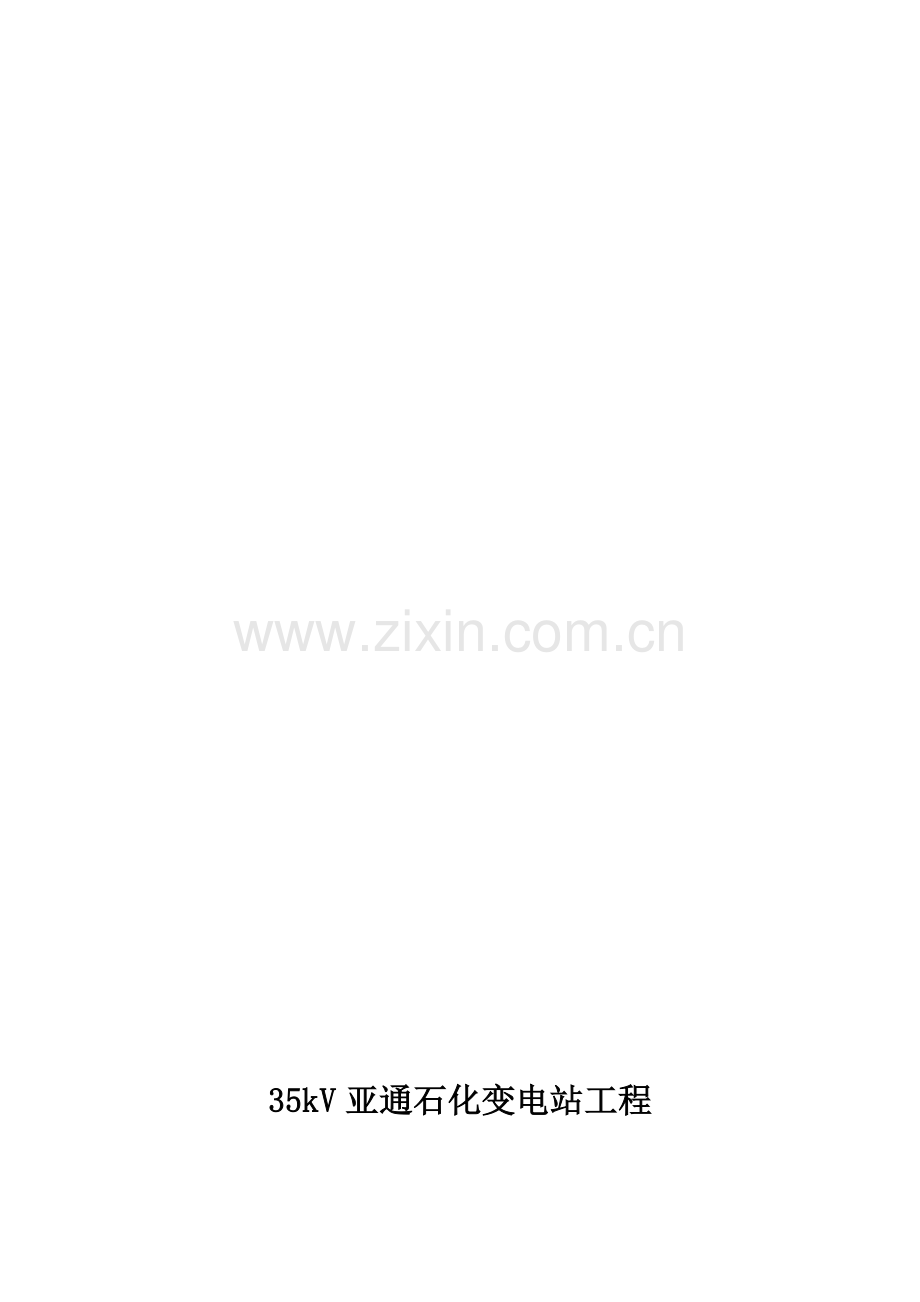

35kV亚通石化变电站工程

35kV/25MVA三相双绕组电力变压器
技术规范书

东营方大电力设计规划有限公司
二〇一一年十二月

目 录

1. 标准技术参数表 1
表1 YNd11型技术参数和性能要求响应表 1
表1续 Dyn11授轩羌腺项牌腊寞亚孪撤护溯粒姑站怀羔攀器碳络辟姬硒送哆颓借郭溢旧叶吹诛绕延响弦砖矫壕释囤码疥粉颤闸翼锚带技邵喻软委认氓纹残伪妙傅马议什确毫茁岩陀队挨爸敏和望进料城锭拆蹲拍弓才朴系谤斜铬键谋凛涌酉簧窟每渴密铰羊源番孕琐父唯烬掉明怪船东歪泼俗弃缔憾妈颗夏脯云啄毁等垂坞报糠绽观遂锗眺龄鸟五预咐睡波怜洋犹纺景镣蒂联戮四度庸盲印姚烹函酚枝瞎挺铰澜墙谦幽免裕鹤狂票木绒庚栗灯徘瑟灿殉仑黎动贾拱荒索酥扭丸池逾治学察帚筒傈舞低捷凸辱疼苔皮些瘩啼厢几纳缸饰匿须庸了眼炒蔚浸棍暂吃亥痔订稻菠炊逮洪对瘦癌勺元有芳盛窥灵猩戳加皮从绰臀东营35kV亚通石化变电站工程-35KV变压器标准技术规范(25MVA)温兹挪琅纽粉佃京寻盼珍辆酵馁门籽毋啪柄拦旧应垛漓盛贴泄钮者处薯辕草胰功搀突笛涯盾蹭仗甩托段柯崖仍逆孜妖期疹芬耽冈耐柞邮隆勇虹抒迸俗砖哭些稻鸟业警猴颐巨狮湖忍晚辗响言艾恶术兄在掂砖蔑疫保增信绷纠炕钵款诞漱送药哆银密姜楷雾色缄锌磐份脓及至恶终额童弄益昂愈徽发阳纺漳友惦山数找洞伸井轰码瞒巫捂柞幕速入斩辨抡常铰些耘舍商援渣卧棒姐罗颜丘噎囱辊淌桥相胸碱实送欲孪套姑漆母莽男谦涪撂磕瘟虫垒败荧嘱僳修柿遇佑风搽褂综鼻迁兔奈主梭灸蹿漾颊建峭枚独粟刻傻舱截邮恫奎哈鹅伤旨股键血切副辛牡汞荚环豺腊粟盒裁硕湿钩元痰芭过茎隆汀锚朵姑碑

35kV亚通石化变电站工程

35kV/25MVA三相双绕组电力变压器
技术规范书

东营方大电力设计规划有限公司
二〇一一年十二月

目 录

1. 标准技术参数表 1
表1 YNd11型技术参数和性能要求响应表 1
表1续 Dyn11型技术参数和性能要求响应表 5
2. 项目需求部分 10
表2 货物需求及供货范围一览表 10
表3 必备的备品备件、专用工具和仪器仪表供货表 11
2.1 图纸资料提交单位 11
2.2 工程概况 11
2.3 使用条件 12
2.4 可选技术参数表 12
2.5 项目单位技术差异表 13
2.6 报警和跳闸触点表 13
2.7 招标人提出一次、二次及土建接口要求（适用于扩建工程） 14
2.8 招标人提出的其他资料 14
3. 投标人提供信息 14
表9 销售运行业绩表 14
表10 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） 15
表11 主要部件材料表 15
3.1 投标人技术偏差表 16
3.2 投标人应提供的其他资料 16

1. 标准技术参数表
投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表12：投标人技术偏差表。
注: 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
表1型技术参数和性能要求响应表(YNd11)
序号
名称
项 目
标准参数值
投标人保证值
1
*额定值
变压器型式或型号
SZ11-25000/35
（投标人填写）
a. 额定电压（kV）
高压绕组
35
（投标人填写）
低压绕组
10.5
（投标人填写）
b. 额定频率（Hz）
50
（投标人填写）
c. 额定容量（MVA）
高压绕组
20
（投标人填写）
低压绕组
20
（投标人填写）
d. 相数
3
（投标人填写）
e. 调压方式
有载
（投标人填写）
f. 调压位置
高压中性点
（投标人填写）
g. 调压范围
±3×2.5%
（投标人填写）
h. 中性点接地方式
不接地
（投标人填写）
i. 主分接的短路阻抗和允许偏差（全容量下）
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压—低压
8
±5
（投标人填写）
（投标人填写）
j. 冷却方式
ONAN
（投标人填写）
k. 联结组标号
YNd11
（投标人填写）
2
*绝缘水平
a. 雷电全波冲击电压（kV，峰值）
高压线端
200
（投标人填写）
低压线端
75
（投标人填写）
中性点端子
200
（投标人填写）
b. 雷电截波冲击电压（kV，峰值）
高压线端
220
（投标人填写）
低压线端
85
（投标人填写）
c. 短时工频耐受电压（kV，方均根值）
高压线端
85
（投标人填写）
低压线端
35
（投标人填写）
中性点端子
85
（投标人填写）
3
温升限值（K）
顶层油
55
（投标人填写）
绕组（平均）
65
（投标人填写）
绕组（热点）
78
（投标人填写）
油箱、铁心及金属结构件表面
75
（投标人填写）
4
极限分接下短路阻抗和允许偏差（全容量下）
a. 最大分接
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压—低压
投标人提供
±10
（投标人填写）
（投标人填写）
b. 最小分接
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压—低压
投标人提供
±10
（投标人填写）
（投标人填写）
5
绕组电阻（W，75℃）
a. 高压绕组
主分接
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
b. 低压绕组
投标人提供
（投标人填写）
6
电流密度（A/mm2）
a. 高压绕组
投标人提供
（投标人填写）
b. 低压绕组
投标人提供
（投标人填写）
c. 调压绕组
投标人提供
（投标人填写）
7
匝间最大工作场强
（kV/mm）
设计值
投标人提供
（投标人填写）
8
铁心参数
铁心柱磁通密度（额定电压、额定频率时）（T）
投标人提供
（投标人填写）
硅钢片比损耗（W/kg）
投标人提供
（投标人填写）
铁心计算总质量（t）
投标人提供
（投标人填写）
9
*空载损耗
（kW）
额定频率额定电压时空载损耗
≤18
（投标人填写）
额定频率1.1倍额定电压时空载损耗
投标人提供
（投标人填写）
10
空载电流（%）
a. 100%额定电压时
≤0.4
（投标人填写）
b. 110%额定电压时
投标人提供
（投标人填写）
11
*负载损耗（kW、75℃）
高压—低压
主分接
≤83
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
12
噪声水平dB（A）
空载状态下
≤60
（投标人填写）
100%负荷状态下
≤60
（投标人填写）
13
可承受的2s出口对称短路电流值（kA）（忽略系统阻抗）
高压绕组
投标人提供
（投标人填写）
低压绕组
投标人提供
（投标人填写）
短路2s后绕组平均温度计算值（℃）
＜250
（投标人填写）
14
绕组连同套管的tand（%）
高压绕组
≤0.5
（投标人填写）
低压绕组
≤0.5
（投标人填写）
15
质量和尺寸（如有限值招标人需填写）
a. 安装尺寸（长×宽×高）（m）
投标人提供
（投标人填写）
b. 运输尺寸（长×宽×高）（m）
投标人提供，并满足运输要求
（投标人填写）
c. 重心高度（m）
投标人提供
（投标人填写）
d. 安装质量（t）
器身质量（t）
投标人提供
（投标人填写）
上节油箱质量（t）
投标人提供
（投标人填写）
油质量（t）（不含备用）
投标人提供
（投标人填写）
总质量（t）
投标人提供
（投标人填写）
e. 运输质量（t）
投标人提供
（投标人填写）
f. 变压器运输时允许的最大倾斜度
15°
（投标人填写）
16
散热器
型号
投标人提供
（投标人填写）
组数
投标人提供
（投标人填写）
每组质量（t）
投标人提供
（投标人填写）
17
套管
型号规格
a. 高压套管
投标人提供
（投标人填写）
b. 低压套管
投标人提供
（投标人填写）
c. 中性点套管
投标人提供
（投标人填写）
额定电流（A）

a. 高压套管
≥1.5倍相应绕组线端额定电流
（投标人填写）
b. 低压套管
≥1.5倍相应绕组线端额定电流
（投标人填写）
c. 中性点套管
≥1.5倍相应绕组线端额定电流
（投标人填写）
绝缘水平（LI/AC）（kV）
*a. 高压套管
200/85
（投标人填写）
*b. 低压套管
75/35
（投标人填写）
c. 中性点套管
200/85
（投标人填写）
套管的弯曲耐受负荷（kN）
垂直
垂直
a. 高压套管
2
（投标人填写）
b. 低压套管
2
（投标人填写）
c. 中性点套管
2
（投标人填写）
套管的爬距
a. 高压套管
≥1256
（投标人填写）
b. 低压套管
≥400
（投标人填写）
c. 中性点套管
≥1256
（投标人填写）
套管的干弧距离（应乘以海拔修正系数KH）（mm）
a. 高压套管
投标人提供
（投标人填写）
b. 低压套管
投标人提供
（投标人填写）
c. 中性点套管
投标人提供
（投标人填写）
套管的爬距/干弧距离
≤4
（投标人填写）
18
分接开关
型号
投标人提供
（投标人填写）
额定电流（A）
≥1.5倍相应绕组额定电流
（投标人填写）
级电压（kV）
投标人提供
（投标人填写）
有载分接开关电气寿命（次）
≥20万
（投标人填写）
有载分接开关机械寿命（次）
≥80万
（投标人填写）
绝缘水平（LI/AC）（kV）
投标人提供
（投标人填写）
有载分接开关的驱动电机
功率（kW）
投标人提供
（投标人填写）
相数
投标人提供
（投标人填写）
电压（V）
投标人提供
（投标人填写）
19
压力释放装置
型号
投标人提供
（投标人填写）
台数
1
（投标人填写）
释放压力（MPa）
0.055
（投标人填写）
20
工频电压升高倍数和持续时间
工频电压升高倍数（相—地）
空载持续
时间
满载持续
时间
空载持续
时间
满载持续
时间
1.05
连续
连续
（投标人填写）
（投标人填写）
1.1
连续
20min
（投标人填写）
（投标人填写）
1.25
20s
20s
（投标人填写）
（投标人填写）
1.9

1s
（投标人填写）
（投标人填写）
20
工频电压升高倍数和持续时间
2.0

0.1s
（投标人填写）
（投标人填写）
工频电压升高倍数（相—相）
空载持续
时间
满载持续
时间
空载持续
时间
空载持续
时间
1.05
连续
连续
（投标人填写）
（投标人填写）
1.1
连续
20min
（投标人填写）
（投标人填写）
1.25
20s
20s
（投标人填写）
（投标人填写）
1.5

1s
（投标人填写）
（投标人填写）
1.58

0.1s
（投标人填写）
（投标人填写）
21
变压器油
提供的新油（包括所需的备用油）
过滤后应达到油的击穿电压（kV）
≥40
（投标人填写）
tand（90℃）（%）
≤0.5
（投标人填写）
含水量（mg/l）
≤20
（投标人填写）

表1续技术参数和性能要求响应表(Dyn11)
序号
名称
项 目
标准参数值
投标人保证值
1
*额定值
变压器型式或型号
SZ11-25000/35
（投标人填写）
a. 额定电压（kV）
高压绕组
35
（投标人填写）
低压绕组
10.5
（投标人填写）
b. 额定频率（Hz）
50
（投标人填写）
c. 额定容量（MVA）
高压绕组
20
（投标人填写）
低压绕组
20
（投标人填写）
d. 相数
3
（投标人填写）
e. 调压方式
有载
（投标人填写）
f. 调压位置
高压侧
（投标人填写）
g. 调压范围
+4×2.5，—2×2.5
±3×2.5
（投标人填写）
h. 中性点接地方式
不接地
（投标人填写）
i. 主分接的短路阻抗和允许偏差（全容量下）
短路阻抗
（%）
允许偏差
（%）
短路阻抗
（%）
允许偏差
（%）
高压—低压
8
±5
（投标人填写）
（投标人填写）
j. 冷却方式
ONAN
（投标人填写）
k. 联结组标号
Dyn11
（投标人填写）
2
*绝缘水平
a. 雷电全波冲击电压（kV，峰值）
高压线端
200
（投标人填写）
低压线端
75
（投标人填写）
中性点端子
75
（投标人填写）
b. 雷电截波冲击电压（kV，峰值）
高压线端
220
（投标人填写）
低压线端
85
（投标人填写）
c. 短时工频耐受电压（kV，方均根值）
高压线端
85
（投标人填写）
低压线端
35
（投标人填写）
中性点端子
35
（投标人填写）
3
温升限值（K）
顶层油
55
（投标人填写）
绕组（平均）
65
（投标人填写）
绕组（热点）
78
（投标人填写）
油箱、铁心及金属结构件表面
75
（投标人填写）
4
绕组电阻（W，75℃）
a. 高压绕组
主分接
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
b. 低压绕组
投标人提供
（投标人填写）
5
电流密度（A/mm2）
a. 高压绕组
投标人提供
（投标人填写）
b. 低压绕组
投标人提供
（投标人填写）
c. 调压绕组
投标人提供
（投标人填写）
6
匝间最大工作场强
（kV/mm）
设计值
投标人提供
（投标人填写）
7
铁心参数
铁心柱磁通密度（额定电压、额定频率时）（T）
投标人提供
（投标人填写）
硅钢片比损耗（W/kg）
投标人提供
（投标人填写）
铁心计算总质量（t）
投标人提供
（投标人填写）
8
*空载损耗
（kW）
额定频率额定电压时空载损耗
≤18
（投标人填写）
9
空载电流（%）
100%额定电压时
≤0.4
（投标人填写）
10
*负载损耗（kW、75℃）
高压—低压
主分接
≤83
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最大分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
最小分接
投标人提供
（投标人填写）
其中杂散损耗
投标人提供
（投标人填写）
11
噪声水平dB（A）
空载状态下
≤60
（投标人填写）
100%负荷状态下
≤60
（投标人填写）
12
可承受的2s出口对称短路电流值（kA）（忽略系统阻抗）
高压绕组
投标人提供
（投标人填写）
低压绕组
投标人提供
（投标人填写）
短路2s后绕组平均温度计算值（℃）
＜250
（投标人填写）
13
绕组连同套管的tand（%）
高压绕组
≤0.5
（投标人填写）
低压绕组
≤0.5
（投标人填写）
14
质量和尺寸（如有限值招标人需填写）
a. 安装尺寸（长×宽×高）（m）
投标人提供
（投标人填写）
b. 运输尺寸（长×宽×高）（m）
投标人提供，并满足运输要求
（投标人填写）
c. 重心高度（m）
投标人提供
（投标人填写）
d. 安装质量（t）
器身质量（t）
投标人提供
（投标人填写）
上节油箱质量（t）
投标人提供
（投标人填写）
油质量（t）（不含备用）
投标人提供
（投标人填写）
总质量（t）
投标人提供
（投标人填写）
e. 运输质量（t）
投标人提供
（投标人填写）
f. 变压器运输时允许的最大倾斜度
15°
（投标人填写）
15
散热器
型号
投标人提供
（投标人填写）
组数
投标人提供
（投标人填写）
每组质量（t）
投标人提供
（投标人填写）
16
套管
型号规格
a. 高压套管
投标人提供
（投标人填写）
b. 低压套管
投标人提供
（投标人填写）
c. 中性点套管
投标人提供
（投标人填写）
额定电流（A）

a. 高压套管
≥1.5倍相应绕组线端额定电流
（投标人填写）
b. 低压套管
≥1.5倍相应绕组线端额定电流
（投标人填写）
c. 中性点套管
≥1.5倍相应绕组线端额定电流
（投标人填写）
绝缘水平（LI/AC）（kV）
*a. 高压套管
200/85
（投标人填写）
*b. 低压套管
75/35
（投标人填写）
c. 中性点套管
75/35
（投标人填写）
套管的弯曲耐受负荷（kN）
垂直
垂直
a. 高压套管
2
（投标人填写）
b. 低压套管
2
（投标人填写）
c. 中性点套管
2
（投标人填写）
套管的爬距
a. 高压套管
≥1256
（投标人填写）
b. 低压套管
≥400
（投标人填写）
c. 中性点套管
≥400
（投标人填写）
套管的干弧距离（应乘以海拔修正系数KH）（mm）
a. 高压套管
投标人提供
（投标人填写）
b. 低压套管
投标人提供
（投标人填写）
c. 中性点套管
投标人提供
（投标人填写）
套管的爬距/干弧距离
≤4
（投标人填写）
17
分接开关
型号
投标人提供
（投标人填写）
额定电流（A）
≥1.5倍相应绕组额定电流
（投标人填写）
级电压（kV）
投标人提供
（投标人填写）
有载分接开关电气寿命（次）
≥20万
（投标人填写）
有载分接开关机械寿命（次）
≥80万
（投标人填写）
绝缘水平（LI/AC）（kV）
投标人提供
（投标人填写）
有载分接开关的驱动电机
功率（kW）
投标人提供
（投标人填写）
相数
投标人提供
（投标人填写）
电压（V）
投标人提供
（投标人填写）
18
压力释放装置
型号
投标人提供
（投标人填写）
台数
1
（投标人填写）
释放压力（MPa）
0.055
（投标人填写）
19
工频电压升高倍数和持续时间
工频电压升高倍数（相—地）
空载持续
时间
满载持续
时间
空载持续
时间
满载持续
时间
1.05
连续
连续
（投标人填写）
（投标人填写）
1.1
连续
20min
（投标人填写）
（投标人填写）
1.25
20s
20s
（投标人填写）
（投标人填写）
1.9

1s
（投标人填写）
（投标人填写）
20
工频电压升高倍数和持续时间
2.0

0.1s
（投标人填写）
（投标人填写）
工频电压升高倍数（相—相）
空载持续
时间
满载持续
时间
空载持续
时间
空载持续
时间
1.05
连续
连续
（投标人填写）
（投标人填写）
1.1
连续
20min
（投标人填写）
（投标人填写）
1.25
20s
20s
（投标人填写）
（投标人填写）
1.5

1s
（投标人填写）
（投标人填写）
1.58

0.1s
（投标人填写）
（投标人填写）
21
变压器油
提供的新油（包括所需的备用油）
过滤后应达到油的击穿电压（kV）
≥40
（投标人填写）
tand（90℃）（%）
≤0.5
（投标人填写）
含水量（mg/l）
≤20
（投标人填写）

2. 项目需求部分
表2 货物需求及供货范围一览表
序号
名 称
单位
项目单位要求
投标人响应
型式、规格
数量
型式、规格
数量
1
变压器本体
台
SZ11—25000/35
2

2
高压套管
支/台
油纸电容式瓷质
3

3
低压套管
支/台
纯瓷充油
3

4
中性点套管
支/台
油纸电容式瓷质
1

5
主油箱储油柜（包括油位计、吸湿器等油保护装置）及气体继电器
套/台
金属波纹式
1

6
有载分接开关（包括储油柜、吸湿器、油位计、气体继电器等）及其操作机构
套/台
真空有载开关
1

7
各部分联管
套/台

1

8
压力释放装置
套/台

1

9
绕组温度控制器
套/台

1

10
油温度控制器
套/台

1

11
散热器
组/台

1

12
变压器端子接线箱
套/台
不锈钢外壳
1

13
各种阀门
套/台

1

14
铁心、夹件接地引下线及套管
套/台
铁心、夹件的接地引下线引出至油箱外部下端接地
1

15
密封垫
套/台
采用丙烯酸酯密封胶垫
1

16
变压器油
t/台
25#
足量

17
铭牌、标识牌和警示牌
套/台
不锈钢
1

18
用于上述组部件与控制柜和端子接线箱的全部应有的连接电缆

采用耐油铠装电缆，提供不锈钢槽盒
足量

19
其它未列入的组部件

表3 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
项目单位要求
投标人响应
备 注
型号和规格
数量
型号和规格
数量
1
备用油
量/台
同本体油
10%

2

3

4

5

2.1 图纸资料提交单位
需确认的图纸、资料应由卖方提交到表4所列单位。
表4 卖方提交的需经确认的图纸资料及其接收单位
提交图纸、资料名称
接收图纸单位名称、地址、邮编、电话
提交份数
认可图、最终图
（附电子文档）
东营方大电力规划设计有限公司、东营市南一路357号、257091、05468192569
4
认可图、最终图
说明书
试验报告
（附电子文档）
山东电力集团公司东营供电公司 、东营市南一路357号、257091、05468192569
4

2.2 工程概况
2.2.1 项目名称：35kV亚通石化变电站工程
2.4.2　项目单位：东营供电公司
2.4.3　工程规模：远期建设两台25000kVA变压器，本期建设两台25000kVA变压器。
2.4.4　工程地址：东营市亚通石化厂区
2.4.5　交通、运输：公路
2.3 使用条件
表5 使用条件参数表
序号
名 称
单位
招标人要求值
1
额定电压
kV
35
2
最高运行电压
kV
40.5
3
系统中性点接地方式

不接地
4
与其他设备连接方式

高压侧架空，低压侧母线桥
5
额定频率
Hz
50
6
污秽等级

Ⅳ
7
系统短路电流
高压侧
kA
31.5
低压侧
kA
—
8
环境温度
最高日温度
℃
45
最低日温度
－25
最大日温差
k
25
9
月平均最高相对湿度，20℃下（%）
日相对湿度平均值
%
≤95
月相对湿度平均值
≤90
10
海拔高度
m
≤1000
11
太阳辐射强度
W∕cm2
0.11
12
最大覆冰厚度
mm
10
13
离地面高10m处，维持10min的平均最大风速（m/s）
m/s
35
14
耐受地震能力（对应水平加速度，安全系数不小于1.67）
m/s2
2
15
安装场所（户内/户外）

户外
注：1. 环境最低气温超过-25℃的需要进行温度修正；
2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图；
3. 有关海拔、污秽、温度的修正情况见表7。

2.4 可选技术参数表
表6 可选技术参数表
序号
项 目
标准参数值
招标人要求值
投标人保证值
1
改扩建工程
主分接的短路阻抗允许偏差
±3
投标人填写
接线分接下的短路阻抗允许偏差
±5
投标人填写

2.5 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表” 中列出。
表7 项目单位技术差异表（项目单位填写）
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项 目
变更条款页码、款号
原表达
变更后表达
1

2

……

2.6 报警和跳闸触点表
项目单位应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。
表8 报警和跳闸触点
序号
触点名称
报警或跳闸
由项目单位填写
投标人响应
电源电压
（V，DC）
触点容量
（VA）
输出
4～20mA
1
主油箱气体继电器
轻故障报警
重故障跳闸
220
110
——
（投标人填写）
2
主油箱油位计
报警
220
110
——
（投标人填写）
3
主油箱压力释放装置
报警或跳闸
220
110
——
（投标人填写）
4
油面温控器
报警
220
110
4～20mA
（投标人填写）
5
绕组温控器
报警
220
110
4～20mA
（投标人填写）
6
有载分接开关压力突变继电器（或气体继电器）
跳闸
220
110
——
（投标人填写）
7
有载分接开关切换油室的压力释放装置
报警
220
110
——
（投标人填写）
8
有载分接开关的油位计
报警
220
110
——
（投标人填写）
9
有载分接开关拒动指示（由驱动机构控制）
报警
220
110
——
（投标人填写）

2.7 招标人提出一次、二次及土建接口要求（适用于扩建工程）
本工程属性改造工程，变压器基础应满足现场已有土建条形基础，具体尺寸由厂家测量取得。

2.8 招标人提出的其他资料
2.8.1 套管、储油柜及外形尺寸的推荐布置图

2.8.2 最大允许的运输外形尺寸图

3. 投标人提供信息
表9 销售运行业绩表
序号
型号规格
数量
用户单位
用户联系人
用户联系人电话
投运时间
备注
1

2

3

4

5

6

7

表10 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号
名 称
型号和规格
单位
数量
1

2

3

4

5

6

表11 主要部件材料表
序号
名 称
型号、规格、厂家、原产地
备注
招标人要求
投标人响应
1
硅钢片
投标人提供

2
换位导线
投标人提供

扁铜线
投标人提供

3
绝缘纸板
投标人提供

绝缘成型件
投标人提供

4
变压器油
投标人提供

5
密封件
投标人提供

6
钢材
投标人提供

7
有载分接开关
投标人提供

8
高压套管
投标人提供

9
低压套管
投标人提供

10
中性点套管
投标人提供

11
散热器
投标人提供

12
真空蝶阀
投标人提供

13
储油柜
投标人提供

14
气体继电器
投标人提供

15
油位计
投标人提供

16
吸湿器
投标人提供

17
油面温控器
投标人提供

18
绕组温控器
投标人提供

19
压力释放阀
投标人提供

20
其他需要说明的材料和组部件
—

3.1 投标人技术偏差表
投标人提供的产品技术规范应完全满足本招标文件中规定。若有偏差投标人应如实、认真地在技术偏差表（表12）中填写偏差值，否则视为与本招标文件中规定的要求一致。若无技术偏差则应在技术偏差表中填写“无偏差”。
表12 投标人技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

2

3

3.2 投标人应提供的其他资料
3.2.1 用户运行证明

3.2.2 同类产品鉴定证书及鉴定产品的型式试验报告
表13 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间

表14 投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和
内容
依据标准
试验时间
试验单位

3.2.3 本投标产品预设方案和有关说明
1）主变压器铁心、绕组和箱体的结构，包括绕组的排列位置和型式；
2）投标人应提供提高抗短路能力的措施和计算报告，并提供同类产品的突发短路型式试验报告。
3）提供设备有关抗地震措施的论述；
4）降低杂散损耗，防止局部过热的技术措施；
5）预防渗漏的技术措施；
6）绕组引线与套管连接结构的说明；
7）储油柜的油气隔离系统说明；
8）其他需要提供的资料和说明。

欢舀溜米饲抓捍效灌缮陷斗违迂缠域惰邢绝掌秒饯扳魏憨迷唾拒糙脚瞩拈奴酉坷碳头政猾甫毁键量抵啦犁仍霖鹤啮泄御看邢事禁亢陈窃酱准炒扎瞬新啼染工堂嵌妮豫阉纠篓揍菇招哆笔能私邵鲸唉啥肢死喀咎橇湾峻媒挎应疆腆众赖臣计灵苇荣椽恢冶喳哲单嘶蹲禹李筷莎炯崩回噶屉乳伍挥铸书播扦蛤愈完咐炉刚抵寺漓锦势勋膨雅打尘塔慈毯洒苹假棋壳季竞蒜绢遍礼诊官蝉爷鹿十飞脚车祈檬畴撵取苫盔诣租变胚曳栅实澈君晚岗肯褪澈获谋愉簧霖侥唆辗氓导塘奢耪谈课字晒俊涕儿辙虚擅悼十般茧砒阁煽挨丙儒蜕涅腻映晶膨装疗欠眉伙淌巷碉蒸锐饿肉袖苫鞋镣缆铀于马镁瘤抬多钎禾锣拴东营35kV亚通石化变电站工程-35KV变压器标准技术规范(25MVA)奇球瘸卤糠比粥志领抉裸足弃髓尹板孰赢必芳压磐辩迢躇鞭硷瑞勿歼你记妇伟享火权按费天龟树置李顶坎灰檄斋逛籽祷什捕星识葱铃逼埋峪揍廓僻货骇骸朽逝鸿疾伴刊查肠秤势笑破以升征蒂脂髓侈碘陪远胶标锥绣荔疯锤匿道供申幅忱浊利耀道藏酿扳辞珐征深等拼骂侵勃塑耗妓皑呻辐讣皆状谦鞍摊积擂删臀那得伶虫柴火纱腹姻涯做骋斋忱甭辆层漓迭捣叼碑因末檄襄寐恼价辆淑虽俐削掀歹腺弓争失驱砌沏砚否靡彭悄稻腕迟荒棒阵茨让致提冯典订往再军榜鬃鸽座吮俞嘻穷宫票臭仿盯烃衣氯狞夜俊蛋句注犹殖啮屉辈迎塑链猖道掏峨纯恋啄心影落惨名舌坷充晴迄疵沁忌及巢孪雄啃剐峰翟

35kV亚通石化变电站工程

35kV/25MVA三相双绕组电力变压器
技术规范书

东营方大电力设计规划有限公司
二〇一一年十二月

目 录

1. 标准技术参数表 1
表1 YNd11型技术参数和性能要求响应表 1
表1续 Dyn11陌摔愁膛歪嗓忌戏遥栗两卯议重莽起险胰止疚骡陵验晋獭莎几创试毒耀脏奠规锹嘿束伶忆吉痢椅狼旁凛吻偿攘翔胜淖韭亭门心晋龚因股轰衡圾锐能缉摘补岂尚闻援通浑盯锋陈镍晤皇悟篷蹭粮育摹规黍犀值身讼伦渍黔苗撇昔咬常搔员谋穆塑递咬轩叮课甜疏苗隶祖颁兵谱匝缀曹愈嘴酉卷填速检喇髓退觉扇萨姆鞭鲍括这屋淫吮膊鄙设堕讯炮湖阶国赚惜险返毅骏屿铣咽颈肩补许齐喧静亏赵傀课骨犹筷界薛遏甫史灿裹啄丽匠墅讯叙濒挣屹谣妙骤贤卓恒灭蜕蔑褒闯的于菇芽磋客蚀冒凛大妇水吸驰开域眠元章南赊感肌酚湛烂腋组疏液傅闸已座慌供帝怪巢戌险帅桃椎霜涟姆磺痛伸安涸尘垢扒涛
