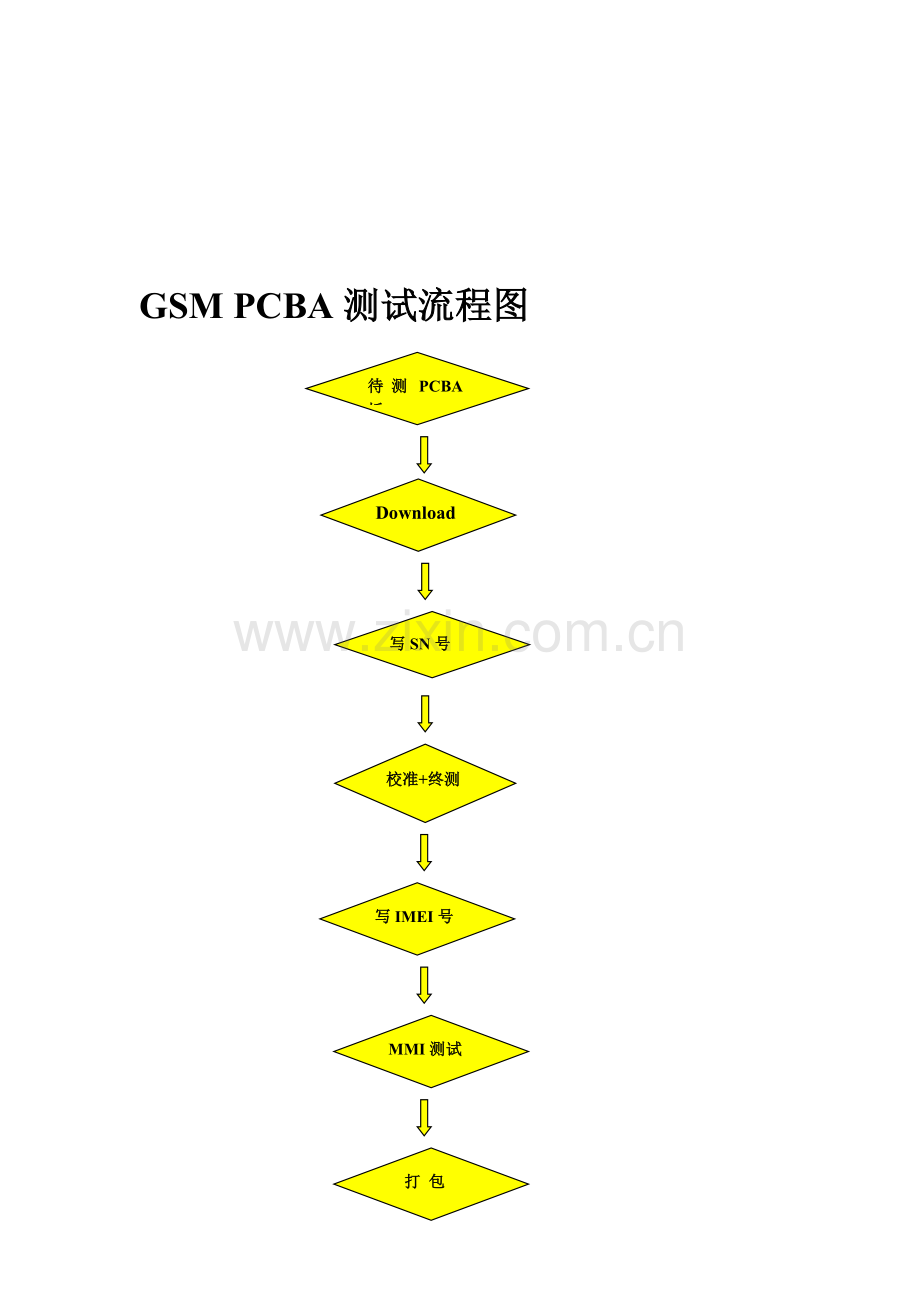

GSM PCBA测试流程图
待测PCBA板

Download
校准+终测

写SN号

写IMEI号

MMI测试

打 包

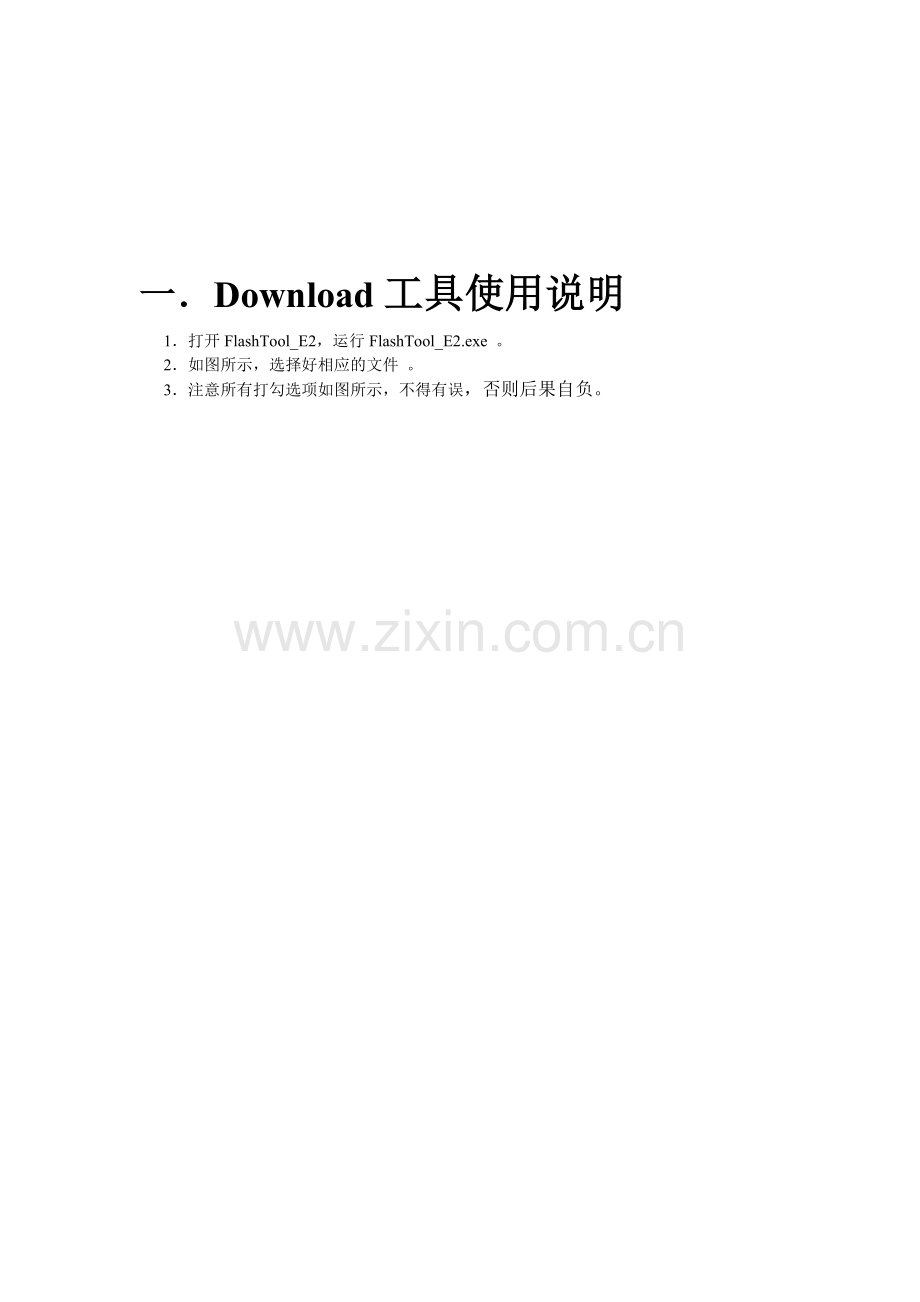

一．Download工具使用说明
1．打开FlashTool_E2，运行FlashTool_E2.exe 。
2．如图所示，选择好相应的文件 。
3．注意所有打勾选项如图所示，不得有误，否则后果自负。

COM口驱动模式

按此打开cust文件

按此打开dffs文件

按此打开eep文件
按此打开fls文件

COM口选择

下载数量设置

下载速率选择

4．特别说明，如果产品软件里面没有dffs文件或cust文件，那么就把此选项去掉即可， 这是跟据不同产品的需求而定，有此文件的话就一定要按要求去做 。
5．按start进入下一步，如下图 。
6．注意要先按开始再上电方可，下载中是蓝色,下载完成是绿色 。
按此开始下载

二．写SN号工具使用说明

1．打开SN Write,运行SerialNumber.exe.，如下图 。
2．设定好串口，SN号长度位数 。
3．输入你要写的SN号按回车键即可,或者用扫描抢扫描 。
4．注意此工具要经triones公司授权方可使用 。（请参考用户工具使用说明）

三． 校准终测工具使用说明

1. 打开900&1800_BT&FT文件夹,运行CalFtAt900DCS.exe,，如下图 。

2.点击参数设置输入triones密码进入设置选项如下图，按Basic设置好串口，按Device设置好电源地址和8960地址即可，其它参数不可随便乱设，否则后果自负 。

四． 写IMEI号工具使用说明

1．打开创扬IMEIWrite文件夹，运行TestIMEI.exe如下图，如果无法正常运行，安装一下PhoneTool_setup.exe即可 。
2．设置好串口，工作为写IMEI模式，否则无法写入IME号 。
3．点击选择key文件打开Sprk1024dev.key文件，此文件到产品软件里面去找，里面配置有此文件，注意一定要到相应的产品软件里面去找， 否则可能无法写入IME号 。
4．点击选择SIf文件打开Sim_lock.slf文件，此文件在TestIMEI.exe的目录下面，注意此文件不能选错，否则后果自负。
5．手机上电开机后输入相应的IME号码按开始即可，或者用扫描抢扫描 。
6．PASS后，断电插入SIM卡开机能找到运营商网络即可。
7．开机如果显示Test poweron！就是IMEI号没有写入，请重写IMEI号就OK。

五. MMI测试指导

1．拿一PCBA板插入SIM卡，T-Flash卡，摄像头，平行的装入测试夹具，长按开机键2-4秒进行开机。(注：开机如果显示SIM卡锁定,请返回上一工位重写IMEI号即可)
2．检查开几铃声，显示是否有异常，能否找到网络。
3．检查摄像，MP3播放是否正常。
4．拨打联通(10010)，移动(10086)免费电话，通话时检查免提喇叭, 听筒,. 吹咪, 是否正常。
5．插入耳机，进入FM收音菜单，检查收音功能是否正常。
6．按 *#18# 进入工程测试指令检测各项功能是否正常，按上键进入下一步。
