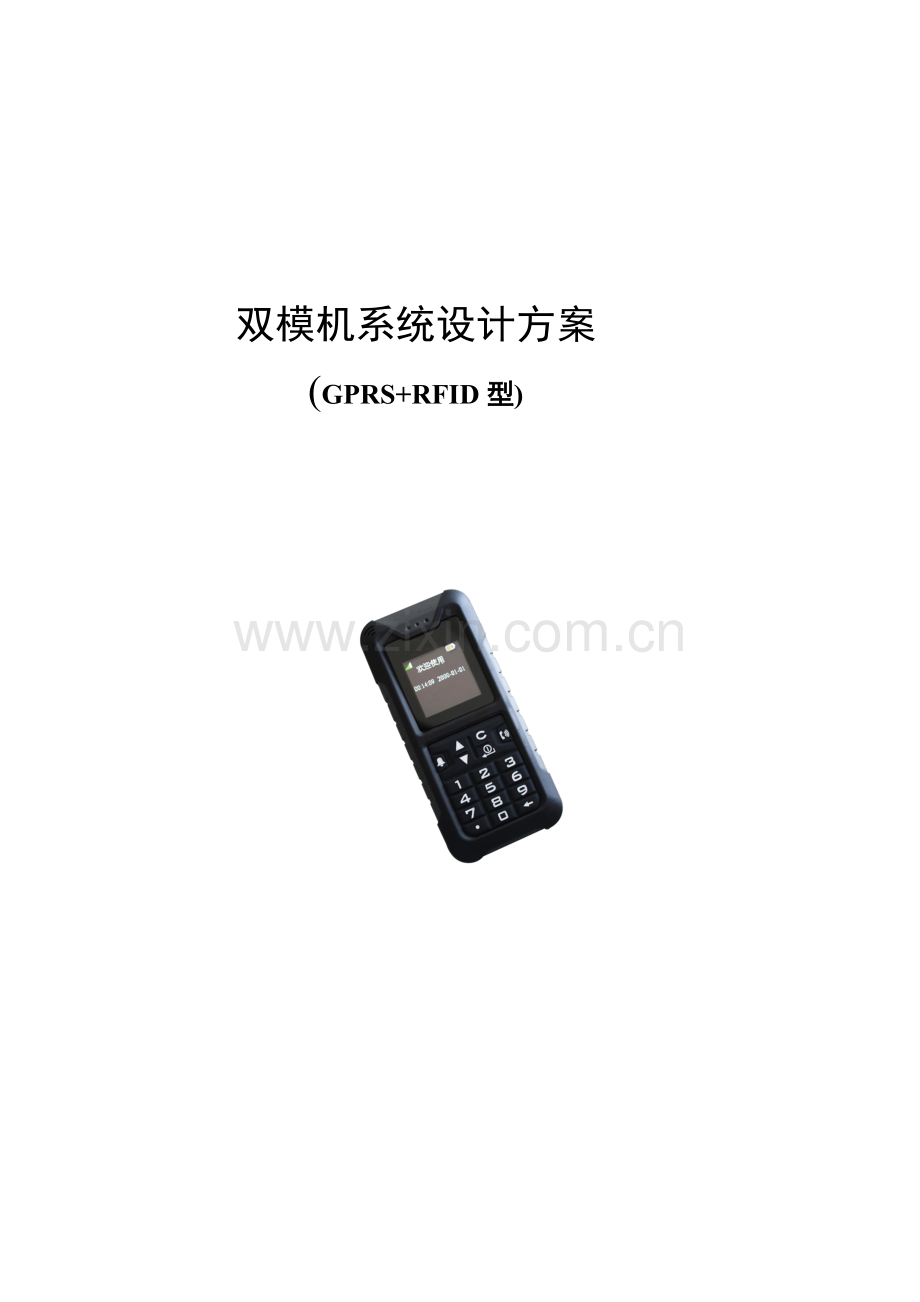

双模机系统设计方案
(GPRS+RFID型)

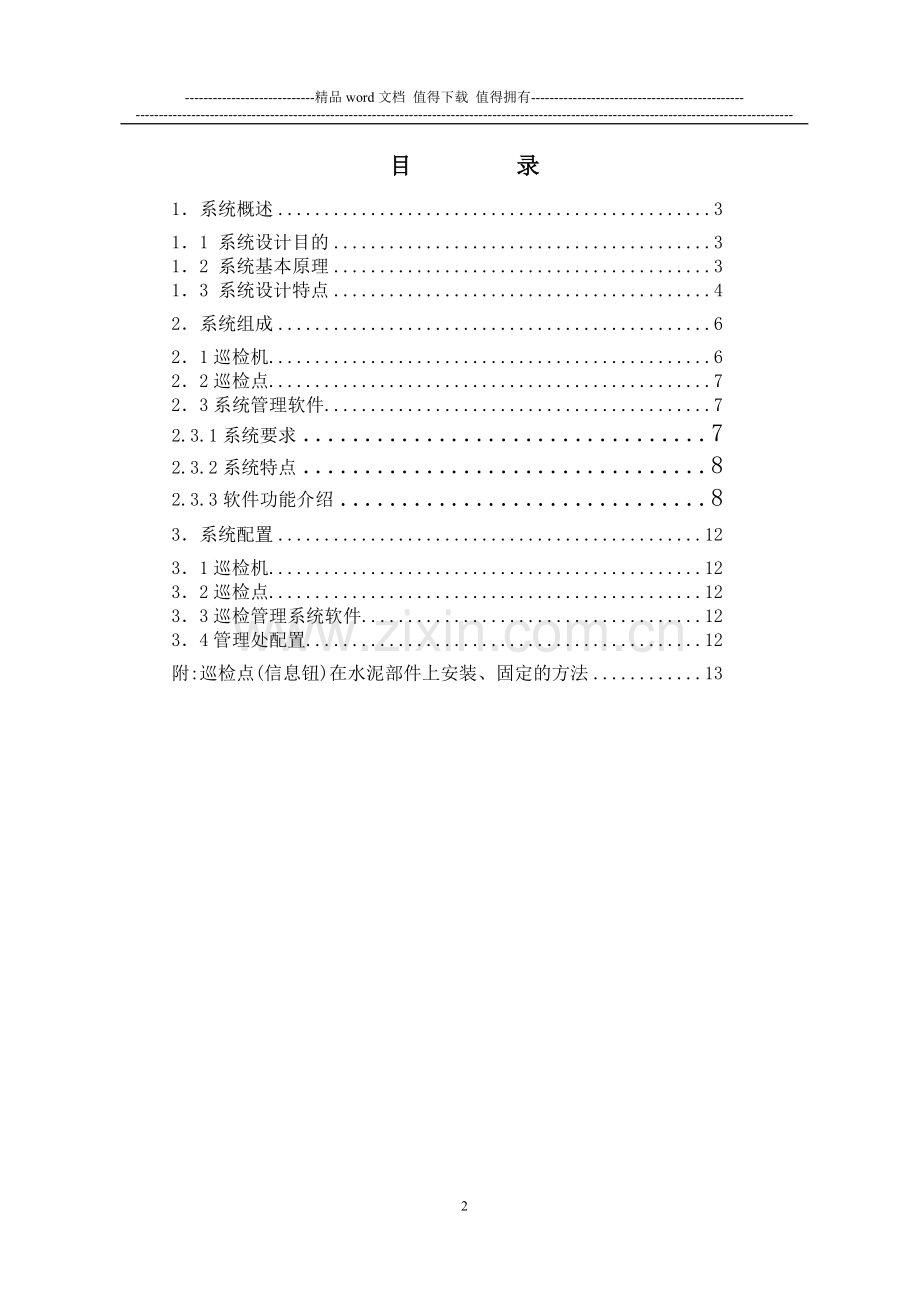

目 录
1．系统概述 3
1．1 系统设计目的 3
1．2 系统基本原理 3
1．3 系统设计特点 4
2．系统组成 6
2．1巡检机 6
2．2巡检点 7
2．3系统管理软件 7
2.3.1系统要求 7
2.3.2系统特点 8
2.3.3软件功能介绍 8
3．系统配置 12
3．1巡检机 12
3．2巡检点 12
3．3巡检管理系统软件 12
3．4管理处配置 12
附:巡检点(信息钮)在水泥部件上安装、固定的方法 13
1．系统概述
1．1 系统设计目的
社会在进步，人民群众的利益需求也在发展。实现群众的愿望，把改善民生作为头等大事，是我们的职责所在。坚持以人为本，树立群众利益无小事的工作理念，细心体察群众愿望和利益要求的变化，会使我们的服务更全面更准确地反映群众利益。广泛征求和听取群众的意见和建议并把它们的意见和建议落实到我们的保洁与管理工作当中，就能保证我们的工作达到预期的要求和效果，就会使我们更好地改进工作作风和服务方式，不断提高服务标准和服务质量，不断提升我们服务百姓服务社会的能力和水平。
各个管理部门围绕辖区的巡护管理，制定了大量的制度和办法，但是作为一项长期的工作机制，不可避免地存在一些问题，突出表现在对巡查人员及巡逻路线、时间、频率、密度缺乏科学有效的监督和制约，巡查情况很难掌握，达不到应有的效果。
如何使区域巡查工作更加科学化、规范化、制度化，真正达到严密有效控制目的，最重要的是要依靠现代科技手段，引入科学的监督机制，才能高效运作，发挥最佳效能。
本公司根据区域巡检实际工作需要，开发了一套用于安全巡检的电子监控系统。该系统主要是对负责区域巡检的工作人员进行监督管理，以确保他们能准确按照各管理处人员设定的巡检路线、地点、班次、时间、重点部位必要的停留等进行巡检，及时发现一些隐患，并做出相关处理实现事故的提前控制，确保安全运行。
1．2 系统基本原理
智能巡检管理系统，将GPRS技术和RFID无线射频技术有机的结合起来，运用到厂区、小区、管道管线等巡检管理中。该系统既解决了野外长距离、大范围的巡检的安装维护难题，又实现了人员巡检的实时管理。
线路管理人员通过巡检记录管理软件设定巡检路线和计划时间表后，把特定编号的巡检机及巡检时间表一起发放到指定的巡检人员手中，巡检员按计划巡检。巡检人员手持 GPRS巡检器，沿着规定的线路巡逻，在巡检控制点处用该巡检机采集巡检点信息，巡检机内会记录下巡检人员到达的时间和巡检点的独特编码，并通过GPRS网络将信息发送到管理中心主机。线路管理人员根据需要将每个巡检机中的巡检记录收集汇总到管理中心计算机。管理人员用巡检管理软件对巡检员的巡检路线、时间，汇总后的数据进行统计分析，以考核巡检员的工作情况。
1．3 系统设计特点
现在市场上通用的线路巡检设备不是专为野外巡检设计，是民用级别，抗破坏能力和野外使用能力不强，在野外灰尘、潮湿、温度变化和意外撞击等恶劣环境下，无法正常稳定工作，而且不能进行巡检情况记录。巡检系统是用来管理巡检人员的，有很强的对抗性，除了适应野外的恶劣环境，还会经常受到人为破坏。（GPRS/RFID）巡检器，采用工业级芯片，外壳采用防破坏设计，产品具有防水、防摔、坚固耐用的特点，同时具有无线射频读卡功能。

巡检器具有以下特点：
GPRS和RFID双模巡检系统
在近年以来的二十多个国际和国内大型专业展会上引起了同行的震惊！因为，它解决了业内一个长久的难题----抗破坏问题，尤其是占比例很大的使用人员恶意摔砸、或因使用环境过于恶劣引起设备损坏的问题。
在设计上，我们采取了以下突破性的技术：
防水设计：防水等级为IP65，可以在雨天使用
双模系统： GPRS传输与RFID射频读卡结合，适合野外、户内等各种巡检环境
汉字显示：直接显示巡检结果，不会出现遗漏定位的情况
自动引导：汉字界面自动引导巡检员检查并输入巡检情况
手机功能：可进行语音通话、收发短信和报警。
高灵敏度：可在大雾、雨雪等恶劣天气使用。
键盘：标准手机键盘，支持数字、中英文输入
通信方式 ：USB接口和实时GPRS。
1、 USB端口有线上传
通过USB数据线，直接跟电脑连接，实现通讯。
2、 GPRS上传
通过GPRS网络的TCP/IP协议将数据实时传回管理中心。
软件智能化、自动化 、安全化
单机管理结构
特点：安装和操作简易，分多级用户管理，数据集中保存在本地计算机存储设备中，保障数据安全。
计算机本地数据库C/S结构
特点：支持多区域管理，把数据库建立在本地硬盘，数据高度安全，我公司设计的系统独创智能排班、自动核查、自动通讯、自动备份，完全“傻瓜式”操作，可一目了然地显示巡检人员一共巡查了多少次，每次是否按照要求的时间、路线巡查，有没有未巡、漏巡、迟到、早到、顺序走错等状况，使用非常简单，
上述两种结构的软件，都具有自动维护功能，当数据将满时，会自动切换到新的数据库提高运行速度，并自动保存历史数据，而且避免了人工清理数据的麻烦和误操作危险。同时还能自动备份数据，提高了系统的可靠性。而同类生产厂家的软件只能人工删除，非常危险，必须由专业人员来操作，维护非常麻烦。
2．系统组成
系统组成拓扑图：

2．1巡检机
GPRS和RFID巡检系统
ABS外壳，防水设计，可在雨天使用，适合野外、户内等各种巡检环境，数据存储量大。
汉字显示，即时显示巡检定位信息。
主要技术指标
屏 幕：1.5” 16位彩色OLED显示屏，分辨率128X128
工作温度：环境温度 -20℃～+55℃
外 观：122mm×58mm×26mm
重 量：150g
电 池： 3.6V充电锂电池 ，容量850MAH，可自行更换。
读卡距离：≥3厘米

RFID读卡方式：感应式非接触读卡
信息卡格式：支持EM、Mifare等多种格式的卡
读卡距离：3CM
数据安全性：Flash存储，数据可掉电保存20年。
数据上传速率：≥ 10条／秒

2．2巡检点
巡检点内核采用进口非接触EMID卡芯片，可埋入墙内，
无需电源，避免人为破坏；使用具有唯一性的10位十六进制
代码；内灌进口胶，外用树脂封装，抗冲击、防浸水。
1．主要技术指标
感应距离：50mm－60mm
工作频率: 125KHz EM格式
使用温度: -40℃―+85℃
封装: 完全密封防水
使用寿命: 20年
2．安装方法：
根据需要在；安装时只需钻孔将其埋在关键控制点的水泥标志桩内。

2．3系统管理软件
2.3.1系统要求
计算机要求：采用专用主机，运行稳定可靠。
操作系统 ： win2000，win2003，winXP
数据库 ：主频2GHz以上 硬盘 ：150G以上
内存 ：2G以上 网卡 ：10/100M自适应
2.3.2系统特点
●基础信息设置方便快捷。
●数据采集存储自动化程度高、采集存储方式灵活，巡检机实现无接口无线传输，与电脑之间使用USB接口或局域网传输，还可扩展为远程通讯座(电话线) 传输、因特网传输和手机网络传输等多种方式。
●报表形式多种多样，包括各种计划表、明细表、汇总表及图形化的报表。
●报表种类齐全，有人员、巡检点、事件、线路、区域的明细统计查询等。
单位、部门、线路都可以根据权限登陆，查询和管理数据，适用于不同行业、不同系统、不同规模的单位的多级管理模式；巡检机采用落实到人的管理方式，责任明确。操作员采用分级管理，管理员、超级用户和一般用户有不同的操作权限。

2.3.3软件功能介绍
TCP/IP：
通过TCP/IP软件自动接收网络传输数据。设置简单便捷，方便实现远程无线实时接收。

巡逻点设置与巡逻员设置：可以方便的对各巡检点和巡逻员进行设置，并标注，设置过程快捷方便，并可以对各点和人员方便的进行更换、删除等修改。
在巡逻员设置中，还可以定义不同的班组，方便对人员的管理。

报表功能
l 查询功能
查询人员、检查点、区域的详细情况，对巡检记录进行分别检索。可以设定不同时间区间检索，对建立建立户厕的管理档案、信息档案和设备设施情况档案起到了很好的促进作用。并且可以输出到Excel文件，同时可以生成打印报表。

●统计功能
统计各班次的巡检数、漏检数及合格率，可分类检索，同时可以输出到Excel文件。检索类别可分为：按时间，按巡逻点，按人员，按线路，按巡检器等多种方式进行，方便管理人员对各数据的汇总分析。同时可以生成打印报表。

l 核查功能
核查巡检计划中项目巡检的结果，可根据类型、时间、线路、巡逻点、人员等进行分类检索，可以将巡检数据进行分类核查，明确的显示出巡检人员的到达时间、地点位置、有无未巡、漏巡、是否按设定好的巡查路线进行巡查；同时可以输出到Excel文件。方便打印。

排班设置：
可以针对每条线路和巡逻点对巡检员的巡检时间进行定义，定义方式多样化，可以满足用户不同的排班要求。并且具备完善的添加删除功能，并能够对排版进行打印。

数据处理—生成报表：
“数据处理－生成报表”是把数据和制定的计划重新匹配（如图33）。
在主界面上点击“数据处理－生成报表”按钮，在出现的“数据重处理”界面中选择某一时间段的数据，点击“数据处理”按钮，即可进行重新处理操作。（备注：在“数据处理”界面中的第一行红色字表示的是数据库中保留数据的时间段。有开始和结束两个对话框，这是用来选择数据处理的时间段的）
1．发生下列情况后需要进行重处理操作。即：重新修改了基础信息（如果修改了巡逻计划、线路、班次等），重新导入了基础信息和原始记录等操作。
2．这项功能运行的时间长短根据数据量的大小来决定。如果数据量较大，处理时间会比较长。数据量和处理时间成正比。

3．系统配置
3．1巡检机
可根据巡检线路配备，也可根据巡检机的机号与巡检人员建立对应关系进行管理。
3．2巡检点
在巡检线路和需要重点巡检的重要设备附近安装，并登记此巡检点所安装的位置。可以埋放在标桩或其他固定物体上，表面用水泥或建筑胶封好并做好标志。
3．3巡检管理系统软件
智能巡逻管理系统V7.3.1
3．4管理处配置
计算机：1 台
配置要求：
操作系统：win2000或winXP。
CPU：主频2.2GHz以上
内存：1G以上
硬盘：80G以上
其它：带光驱、网卡、MODEM卡
附:巡检点(信息钮)在水泥部件上安装、固定的方法
1．安装、固定所使用的工具及辅助材料
小型便携式800~1000W发电机一台；进口电锤一个；按所使用的电锤的卡头配置Φ20mm(或Φ18mm)，长200mm的合金钻头；建筑胶1桶（小）；另备小毛刷，刮刀，干净布等。
2．信息钮的定位
定位高度要适中，位置、方向要统一。信息钮离地面1500mm；地埋标石上的信息钮离地面300mm。不能随意定位和打孔，要便于巡检人员采集信息。
3．电锤钻孔
所使用的电锤必须统一用Φ20mm的合金钻头，并定好尺寸。打孔深度一般为1-2厘米。
打孔时手持电锤应与地面平行，与水泥杆表面垂直，不能歪斜。
4．信息钮的固定
根据打孔的实际深度，用适量的建筑胶加在信息钮的背面，然后将信息钮平整地放入孔内，用胶把表面填满,用刮刀抹平.
5．信息钮安装后的检查及信息采集
信息钮固定好后，用巡检器读一下该信息钮，若能有效读出，说明安装良好，否则该信息钮可能在安装过程中被损坏，应立即将该信息钮取出并更换安装一个新信息钮，重复上述安装过程。
安装时应仔细填写登记表，记录线路名称、线杆标石情况、所用巡检器编号及记录人姓名等。
6．注意事项
施工时应尽量从一个起始端向该线路的末端方向进行，不能隔点跳跃式施工。
每天施工结束后，应将所用巡检器读取的数据通过通信座传送至管理中心计算机进行登记。
施工过程中不得用巡检器随意读取信息钮，以保证信息钮和线杆、标石的编号对应，信息准确无误地采集入库。
