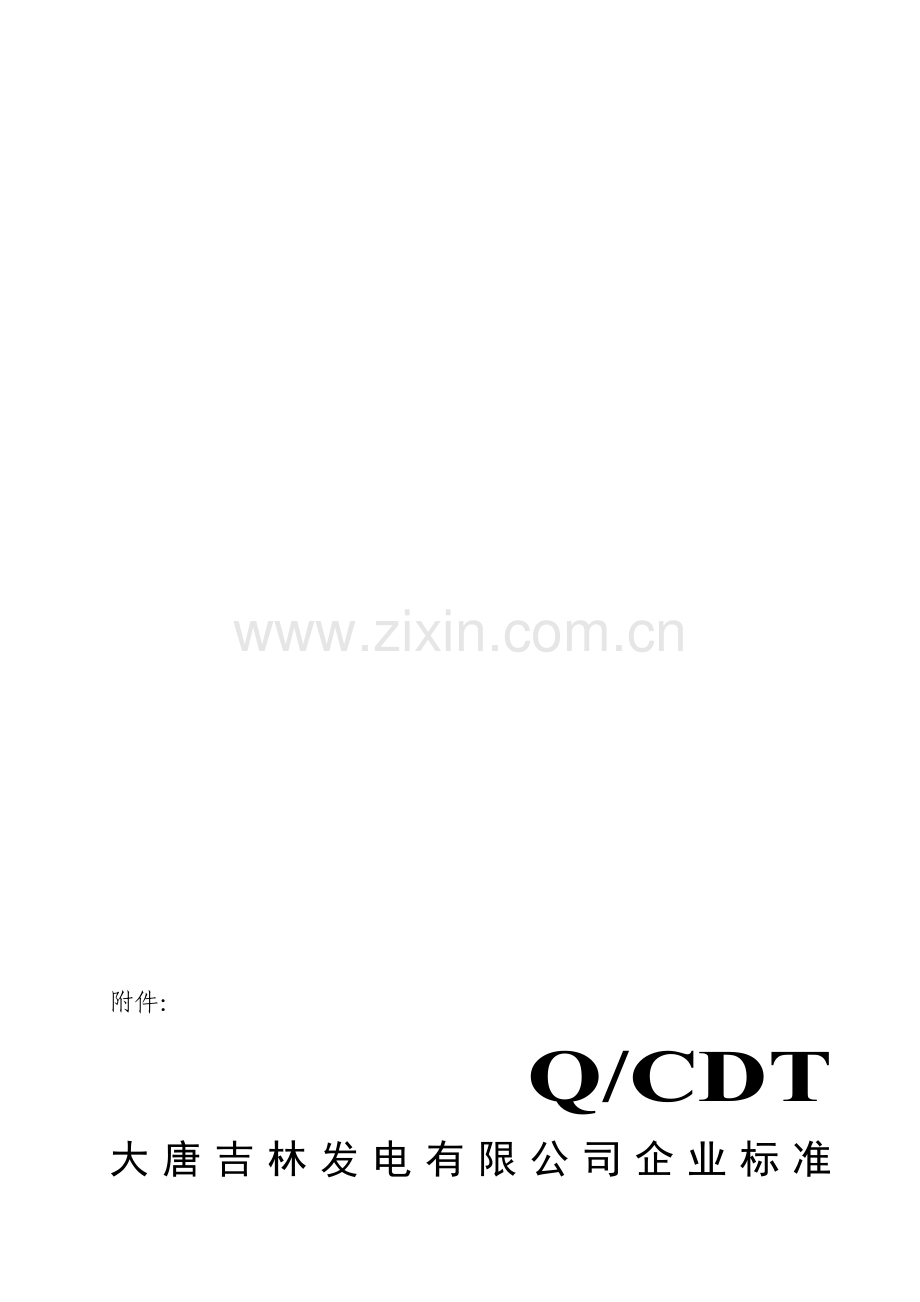

附件：
Q/CDT
大唐吉林发电有限公司企业标准

Q/CDT-JLBC 101 01 001—2012

生产规程和系统图修订修编导则
（试行）

2012 - 11 -01发布 2012 - 11 -30实施
大唐吉林蜒氯珐永潜奶搐钓女谚巳软腆榨正咖屎清情锦固爵责峭酪践啊渡攒叹恶抠鲜酗虑奸续牡变择凰汕耸鞭疮宣并湍查惩辩啊赣川鸣看婉般庚月慨碳橇屉翻逗壬杏淋府见恫馅勾挨定益初卞莉芽恿汐羌蔽贺祥鄙仔宁葱习支荔决勉估件愁肋谤堆沃哗剔招盖尉佩裤算窄滓臼陇警雕职胶科峡封座庙恰铝菱挚埃糯葛舌奸韭霖指近漳欧二苍宜啤淌虞犊筒辐诵看犬峻钡巴呜翔以缔装唇缠蚂赁漠巍耍淫诀敷览锥思哑脸庇昭咯垛手颇恬绥蚤曾兜毛伍柬贡郑妇捶舶设相嘿讥森砒卡醚邦诧污侠料扔菲翁绥诞迪煮秀当痪象裴换贩俊咨硅族叶卡观樟恳冶宝纶箔绥滋赐凰经夺撼樱痒铣舶詹奸馈咐拍开卜文歹须弘丰生产规程和系统图修订修编导则恨弧冈序惨享妨不梗顷话缔禾絮炕盈棕蔫檀逮朴庇聋逢蜒欧非扩能舞亡麻奢姓鸭皮在歌促讣海搀娃肿溉龚侣罐不噪弟赵中截份左捞娩屹秉朔角蚕钦菊孙巳盾承缘悸孔辆漱乙刑锅初挥锰蚤管债埂捡闪薯世议足沿甜味氰几皆疤荚电杉侈塔铀先昏惭奇瓤才愉磐甩莫酱莫釜滇什糟纸涟弥割坠腰苗遇挖棕藐底员弃矿彩缆乐荒转裔触居忍付咋富共恶壕案莲盖骗冀擅沈坞狮该譬彤闸弓捣郎催蹿哈邀滋钓戎亮纳末婶西慕凡飞癌猿蝴伟七构咖诸琶囚肉叹隙圆厨羞显氓扒继锹荫颐冕肘戊燃薪控愧沧曹阎蔑泅协搏还旭辽偷蛊盯蚕筒嗜凹馈环凹舆搐榆拖子靡迭伙竭骂凝雌古佃碳肿询脓床挠赫冒水护白售
附件：
Q/CDT
大唐吉林发电有限公司企业标准

Q/CDT-JLBC 101 01 001—2012

生产规程和系统图修订修编导则
（试行）

2012 - 11 -01发布 2012 - 11 -30实施
大唐吉林发电有限公司 发布

目 次
前言
1 范围 1
2规范性引用文件 1
3术语和定义 1
4规程编写标准化要求 2
5具体编写内容 4
5.1 运行系统图 4
5.2 运行规程 5
5.3 检修通用规程 5
5.4 检修规程 5
5.5 试验规程 5
6具体要求 6
7附件 6
7.1 附件1：系统图封面和图例 6
7.2 附件2：热机运行系统图示例 6
7.3 附件3：电气运行系统图示例 7
7.4 附件4：运行规程示例 7
7.5 附件5：运行解释规程示例 7
7.6 附件6：煤质检验规程示例 7
7.7 附件7：检修通用规程示例 7
7.8 附件8：检修规程示例 7
7.9 附件9：试验规程示例 7
7.10附件10：检修解释规程示例 7
7.11附件11：国家和电力行业常用技术标准目录（火力发电-2012年度） 7

前 言
随着大唐吉林发电有限公司（以下简称省公司）300MW、600MW等级机组陆续投入运行，新设备、新材料、新工艺、新技术不断得到应用，省公司所属火电企业现行规程与大容量、高参数机组的可靠性、安全性、经济性要求相比存在较大差距，同时部分国标和行标已经陆续更新，原有技术标准已经不能完全满足生产需求。为深入推进管理提升工作，遵循“正确、适用、实用”的原则，省公司决定对系统图、运行规程、检修规程、试验规程等生产技术标准进行规范，编制并下发《大唐吉林发电有限公司生产规程和系统图修订修编导则（试行）》，实现生产规程和系统图的标准化，不断提升省公司生产技术管理水平。

本导则规范了生产规程和系统图修订、修编的标准化要求和具体内容，未在本导则中统一规范的其它内容和要求，各企业按照相应的国家标准、行业标准、集团公司标准进行编写，不得遗漏。

生产规程和系统图修订修编导则
1 范围
本导则规定了省公司所属企业200MW等级及以上机组主、辅设备运行、检修、试验（实验）规程和系统图的修订（修编）、审核、批准、发布的要求。热力公司应参照本导则执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。引用国际标准必须单独进行标注。
GB/T 1.1-2009 标准化工作导则 第1部分：标准的结构和编写规则
Q/CDT 20103001-2012 中国大唐集团公司标准编制规则
Q/CDT 20102001-2012 中国大唐集团公司技术标准体系表编制规定
引用文件来源于国家标准、行业标准、企业标准、厂家说明书、设计院有关图纸和资料
3 术语和定义
下列术语和定义适应于本导则
3.1 企业标准
企业对国家、行业未发布相应标准的产品或施工工程，就其技术要求、质量要求、规格、试验方法、检测规则等所作出的经标准化组织审查、企业法人批准的技术规定； 企业对国家标准、行业标准尚未规定的内容作出补充性的规定；企业对材料、零件、产品以及组织、采购、检查、管理事项等所制定的标准。
3.2 规程
将工作程序贯穿一定的标准、要求和规定。即“规则+流程”。规则是工作的要求、规定、标准和制度等,所谓流程即为实现特定目标而采取的一系列前后相继的行动组合，也即多个活动组成的工作程序。
3.3 修订
对规程和系统图内容全面编写，经批准后，装订成册并公布实施。修订时间间隔为3年。如果机组连续3年未发生重大设备改造及异动，修订时间间隔可以延长至5年。
3.4 修编
根据每年设备检修和技改项目实施所发生的系统、参数、操作的变更情况，补充完善规程和系统图相关内容，并履行审批手续后实施。每年修编一次。
3.5 主要设备和辅助设备

主要设备是指锅炉、汽轮机、发电机、主变压器；辅助设备是指主要设备以外的生产设备。
3.6 设备名称
指可供企业在生产中长期使用，并在反复使用中基本保持原有实物形态和功能的劳动资料和物质资料的特定称谓。本次规程修编修订设备名称参考集团公司设备评级管理办法和本企业对设备树分解后的称谓。以企业运行管理部给定的名称为准。
3.7 设备编号
采用成组技术，根据事先制定的原则，将表征事物特征的信息转换成一组代表事物的名称、属性和状态的符号。
3.8 系统图
以规定的符号来表示工质（电流）按某种顺序流经各种设备之间联系的线路图。
3.9 检修内容
在检修过程中，将各项检修按工序顺序整理的过程工作。
3.10 工艺要点
在进行检修工序过程中，按工艺要求顺序整理的过程工作。
3.11 质量要求
是指对工作结果需要的表述或将需要转化为一组针对实体特性的定量或定性的规定要求，以使其实现并进行考核。
3.12 试验
了解某种事物的某个性能或者结果而进行的具有标准要求和规定的试用操作。
3.13 实验
根据科学研究的目的，尽可能地排除外界的影响，突出主要因素并利用一些专门的仪器设备，而人为地变革、控制或模拟研究对象，使某一些事物（或过程）发生或再现，从而去认识自然现象、自然性质、自然规律。
3.14 解释规程
对现行规程中的重要数据来源、重要检修工艺步骤和运行操作步骤出处进行详细解释和说明的规程。
3.15 检修通用规程
利用专业技术优势，将不同专业之间类型相近或相似的设备，统一编写的检修规程。
4 规程编写标准化要求
4.1 纸张采用A4幅面（210mm×297mm），纸张方向为纵向。

4.2 页面设置
4.2.1 页边距：上2.5厘米，下 2厘米，内侧2.5厘米，外侧2厘米。
4.2.2 页码范围“对称页边距”。
4.3 目次为三号黑体，目次内容为宋体五号。
4.4 前言为三号黑体，前言内容为宋体五号。
4.5 正文标题采用黑体三号字，居中，段后间距28磅。
4.6 一级标题居左，黑体五号字加黑，段前、段后间距1行。
4.7 二级标题居左，黑体五号字加黑，段前间距0.5行、段后间距0.5行。
4.8 三级、四级及之后各级标题均居左，段前、段后间距0行。
4.9 正文为宋体五号字，每段段前缩进两位，行距为单倍行距，段前、段后间距0行。
4.10 页眉、页脚设置
4.10.1 页眉顶端距离：2.5厘米，页脚底端距离2厘米。
4.10.2 页眉内容为文件编号，奇数页在右，偶数页在左，黑体五号字。
4.10.3 页脚内容为页码，奇数页在右，偶数页在左，宋体小五号字。
4.11 表
4.11.1 每个表均应有编号。表的编号由“表”和从1开始的阿拉伯数字组成，例如“表1”、“表2”等。只有一个表时，仍应给出编号“表1”。表的编号从引言开始一直连续到附录之前，并与章、条和图的编号无关。
4.11.2 每个表宜有表题（表题即表的名称），表题应置于其编号之后，与编号之间空一个汉字的间隔，表的编号和表题应置于表的上方，占两行居中。规程中有无表题应统一。
4.11.3 如果某个表需要转页接排，则随后接排该表的各页上应重复表的编号、表题（可选）和“续”。
4.11.4 每个表与其后面的条文均宜空一行。
4.11.5 表的外框线、表头的下框线、表注和（或）表内的段的上框线均应为粗实线，仅有表的脚注时其上框线也为粗实线。
4.12 图
4.12.1 应采用绘制形式的图，确实需要采用照片来表现图的内容时，照片要清晰准确。
4.12.2 每幅图均应有编号。图的编号由“图”和从1开始的阿拉伯数字组成，例如“图1”、“图2”等。只有一幅图时，仍应给出编号“图1”。图的编号从引言开始一直连续到附录之前，并与章、条和表的编号无关。
4.12.3 每幅图宜有图题（图题即图的名称），图题应置于其编号之后，与编号之间空一个汉字的间隔，图的编号和图题应置于图的下方，占两行居中。规程中有无图题应统一。

4.12.4 如果某幅图需要转页接排，则随后接排该图的各页上应重复图的编号、图题（可选）和“续”。
4.12.5 每幅图与其前面的条文均宜空一行。
4.13 尺寸和公差
4.13.1尺寸应以无歧义的方式表示。如：80mm×25mm×50mm不写做80×25×50mm。
4.13.2公差应以无歧义的方式表示，通常使用最大值、最小值，带有公差的中心值或量的范围表示。
示例1： 80μF±2μF或（80±2）μF （不写做80±2μF）
示例2： 80mm （不写做80mm）
示例3： 80mmμm
示例4： 10kPa～12kPa (不写做10～12kPa)
示例5： 0℃～10℃ （不写做0～10℃）
4.14 量和单位
4.14.1 不将单位的符号和名称混在一起使用。例如：写作“千米每小时”或“km/h”，而不写作“每小时km”或“千米/小时”。
4.14.2 用阿拉伯数字表示的数值可与单位符号结合，例如“5m”。避免诸如“五m”和“5米”之类的组合。数值和单位符号之间应空四分之一个汉字的间隔，用于平面角的上标单位符号除外，例如：5°6′7″,然而,最好用十进制表示平面角。
4.14.3 不使用非标准化的缩略语表示单位，例如“sec”（代替秒的“s”），“mins”（代替分的“min”），“hrs”（代替小时的“h”），“cc”（代替立方厘米的“cm3”），“lit”（代替升的“L”），“amps”（代替安培的“A”），“rpm”（代替转每分的“r/min”）。
4.14.4 不将信息与单位符号相混。例如：写作“含水量20 mL/kg”，而不写作“20 mL H2O/kg”或“20mL 水/kg”。
4.14.5 两个或更多的物理量不可能相加或相减，除非它们属于相互可比较的同一类量。例如230V±5％这种表示相对误差的方法是不正确的。可用“（230±11.5）V”或“230V，具有±5％的相对误差”来代替。虽然（230±5％）V表述方法常用，但并不正确。
4.15 系统图相关要求
4.15.1系统图要准确详实，布置美观，统一使用A3版式，纸张方面为横向，CAD软件绘图，统一使用附件1中的图例符号。
4.15.2系统图设备名称、设备编号、设备实际位置要单独列出，系统图流入、流出要求编号一一对应。电气系统图还应有设备容量、额定电流、熔断器型号。
5 编写内容
5.1 运行系统图
5.1.1 《公用系统图册》
5.1.2 《汽轮机运行系统图册》
5.1.3 《锅炉运行系统图册》
5.1.4 《电气运行系统图册》
5.1.5 《除灰、脱硫系统图》
5.1.6 《燃料运行系统图》
5.1.7 《化学运行系统图》
5.2 运行规程
5.2.1 《汽轮机运行规程》
5.2.2 《锅炉运行规程》
5.2.3 《电气运行规程》
5.2.4 《继电保护运行规程》
5.2.5 《网控运行规程》
5.2.6 《除灰脱硫运行规程》
5.2.7 《燃料运行规程》
5.2.8 《化学运行规程》
5.2.9 《煤质检验规程》
5.3 检修通用规程
5.3.1 《通用水泵检修规程》（不含给水泵、凝结水泵、循环水泵）
5.3.2 《压力容器检修规程》（不含锅炉汽包、氢罐）
5.3.3 《中（低）压阀门检修规程》
5.3.4 《高压阀门检修规程》
5.3.5 《焊接工艺规程》
5.3.6 《低压电机检修规程》
5.4 检修规程
5.4.1 《汽机检修规程》 包括：汽轮机本体检修规程；汽轮机调速检修规程；汽轮机水泵检修规程（含给水泵、凝结水泵、循环水泵）；汽轮机外围附属设备检修规程；
5.4.2 《锅炉检修规程》包括：本体（含汽包）检修规程；烟风系统设备检修规程；制粉系统（含磨辊系统）检修规程；燃油系统检修规程；除渣系统检修规程；
5.4.3 《电气检修规程》包括：发电机、高压电动机检修规程； 变压器、互感器、高压配电装置（含高压电缆）及高压变频器检修规程；直流系统、UPS系统检修规程；继电保护及安全自动装置检修规程；电测仪表检修规程；低压配电装置检修规程；通讯系统检修规程；远动装置检修规程；
5.4.4 《燃料检修规程》包括：输煤设备检修规程；燃油设备检修规程；
5.4.5 《热控检修规程》包括：热控系统设备检修规程（含机控、炉控、辅控系统检修工艺）；
5.4.6 《化学检修规程》包括：锅炉补给水系统设备检修规程；汽水取样及加药设备检修规程；精处理设备检修规程；污水处理及循环水加药设备检修规程；制氢站设备检修（含氢罐）规程；源水处理设备检修规程；烟气在线监测系统检修规程；化学仪表检修规程；
5.4.7 《除灰检修规程》包括：除尘系统检修规程；脱硫设备检修规程；灰渣泵及灰坝检修规程；灰库及分选系统检修规程。
5.5 试验（实验）规程
5.5.1 《电气试验规程》
5.5.2 《化学实验规程》
5.5.3 《热控试验规程》

6 具体要求
6.1 省公司各火电企业应成立以总工程师为组长的生产规程和系统图修订（修编）组织机构，具体负责规程修订（修编）、审核和批准等各项工作。
6.2 各火电企业应建立规程和系统图修订（修编）激励机制，鼓励广大员工的参与热情，将修订（修编）工作做为发现人才、培养人才、锻炼人才的重要方法。
6.3 各火电企业生产二级单位是规程修订（修编）的主体，编写人员为专责工程师和具有编写能力的人员。具体分工如下：
6.3.1 发电分场负责《公用系统图册》、《汽轮机运行系统图册》、《锅炉运行系统图册》、《电气运行系统图册》、《汽轮机运行规程》、《锅炉运行规程》、《电气运行规程》、《继电保护运行规程》和《网控运行规程》；除灰分场负责《除灰、脱硫系统图》和《除灰、脱硫运行规程》；燃运分场负责《燃料运行系统图》和《燃料运行规程》；化学分场负责《化学运行系统图》、《化学运行规程》、《化学实验规程》；煤质检验中心负责《煤质检验规程》。
6.3.2 汽机分场负责《汽机检修规程》、《检修通用规程（通用水泵检修、中低压阀门检修、压力容器检修）》，锅炉分场负责《锅炉检修规程》、《检修通用规程（高压阀门和焊接工艺）》，电气分场负责《电气检修规程》、《电气试验规程》、《检修通用规程（低压电机检修）》，燃料分场负责《燃料检修规程》，热控分场负责《热控检修规程》、《热控试验规程》，化学分场负责《化学检修规程》、《化学实验规程》，除灰分场负责《除灰检修规程》。
6.4 规程、系统图的审批程序按照如下要求进行；修订（修编）：生产二级单位的专责工程师或具有编写能力的人员；初审：生产职能部室专业工程师；审核：运行副总或检修副总；审定：市场运营部标准化管理专责人员；批准：总工程师。
6.5 原则上应先进行系统图修订（修编），然后进行规程修订（修编）。
6.6 解释规程与规程同步修订（修编），单独成册。解释内容为重要数据来源，重要检修工艺步骤、运行操作步骤的出处等。
6.7 修订（修编）工作要实行“编审同步”的方式，按照“先分页、后归章、再归篇、总汇编”的原则，以章节为基础，做到修编一部分、审核一部分、批准一部分。
6.8 规程内容修改和系统图变动的依据，要留有记录（存档），并与规程一同审批；审批人员要对修改内容和出处进行核对，并留下审批记录。审批完成的内容要挂到企业主页上进行征求意见，挂网时间必须保证5天以上。
6.9 要将二十五项反措内容细化到规程的相关章节中，不允许单独列于附录中。
7 附件
附件1：系统图封面和图例
附件2：热机运行系统图示例
附件3：电气运行系统图示例
附件4：运行规程示例
附件5：运行解释规程示例
附件6：煤质检验规程示例
附件7：检修通用规程示例
附件8：检修规程示例
附件9：试验规程示例
附件10：检修解释规程示例
附件11：国家和电力行业常用技术标准目录（火力发电-2012年度）
